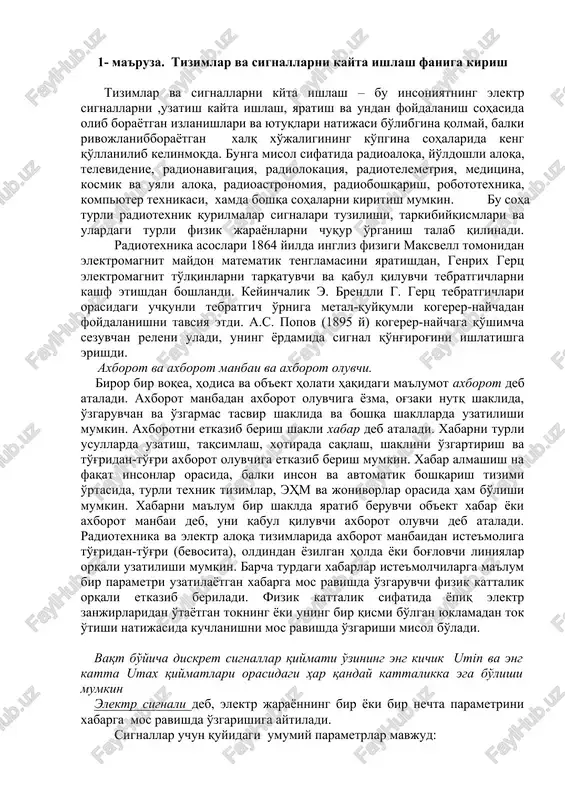

1- ma'ruza. tizimlar va signallarni kayta ishlash faniga kirish tizimlar va signallarni kyta ishlash – bu insoniyatning elektr signallarni ,uzatish kayta ishlash, yaratish va undan foydalanish sohasida olib borayotgan izlanishlari va yutuqlari natijasi bo'libgina qolmay, balki rivojlanibborayotgan xalq xo'jaligining ko'pgina sohalarida keng qo'llanilib kelinmoqda. bunga misol sifatida radioaloqa, yo'ldoshli aloqa, televidenie, radionavigatsiya, radiolokatsiya, radiotelemetriya, meditsina, kosmik va uyali aloqa, radioastronomiya, radioboshqarish, robototexnika, kompyuter texnikasi, xamda boshqa sohalarni kiritish mumkin. bu soha turli radiotexnik qurilmalar signalari tuzilishi, tarkibiyqismlari va ulardagi turli fizik jarayonlarni chuqur o'rganish talab qilinadi. radiotexnika asoslari 1864 yilda ingliz fizigi maksvell tomonidan elektromagnit maydon matematik tenglamasini yaratishdan, genrix gerts elektromagnit to'lqinlarni tarqatuvchi va qabul qiluvchi tebratgichlarni kashf etishdan boshlandi. keyinchalik e. brendli g. gerts tebratgichlari orasidagi uchqunli tebratgich o'rniga metal-quyqumli kogerer-naychadan foydalanishni tavsiya etdi. a.s. popov (1895 y) kogerer-naychaga qo'shimcha sezuvchan releni uladi, uning yordamida signal qo'ng'irog'ini ishlatishga erishdi. axborot va axborot manbai va axborot oluvchi. biror bir …

2 / 5

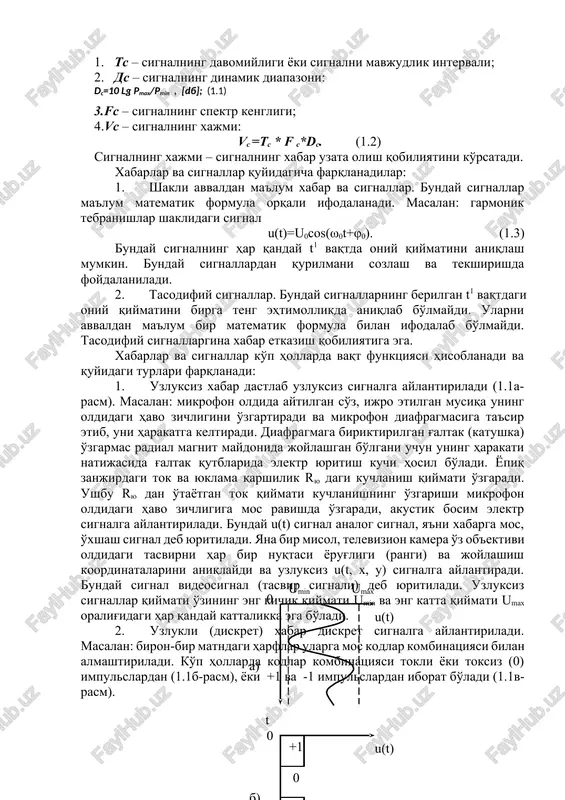

deb, uni qabul qiluvchi axborot oluvchi deb ataladi. radiotexnika va elektr aloqa tizimlarida axborot manbaidan iste'moliga to'g'ridan-to'g'ri (bevosita), oldindan yozilgan holda yoki bog'lovchi liniyalar orqali uzatilishi mumkin. barcha turdagi xabarlar iste'molchilarga ma'lum bir parametri uzatilayotgan xabarga mos ravishda o'zgaruvchi fizik kattalik orqali etkazib beriladi. fizik kattalik sifatida yopiq elektr zanjirlaridan o'tayotgan tokning yoki uning bir qismi bo'lgan yuklamadan tok o'tishi natijasida kuchlanishni mos ravishda o'zgarishi misol bo'ladi. vaqt bo'yicha diskret signallar qiymati o'zining eng kichik umin va eng katta umax qiymatlari orasidagi har qanday kattalikka ega bo'lishi mumkin elektr signali deb, elektr jarayonning bir yoki bir nechta parametrini xabarga mos ravishda o'zgarishiga aytiladi. signallar uchun quyidagi umumiy parametrlar mavjud: 1. ts – signalning davomiyligi yoki signalni mavjudlik intervali; 2. ds – signalning dinamik diapazoni: dc=10 lg pmax/pmin , [db]; (1.1) 3.fs – signalning spektr kengligi; 4.vc – signalning xajmi: vc =tc * f c*dc. (1.2) signalning xajmi – signalning xabar …

3 / 5

'z, ijro etilgan musiqa uning oldidagi havo zichligini o'zgartiradi va mikrofon diafragmasiga ta'sir etib, uni harakatga keltiradi. diafragmaga biriktirilgan g'altak (katushka) o'zgarmas radial magnit maydonida joylashgan bo'lgani uchun uning harakati natijasida g'altak qutblarida elektr yuritish kuchi hosil bo'ladi. yopiq zanjirdagi tok va yuklama qarshilik ryu dagi kuchlanish qiymati o'zgaradi. ushbu ryu dan o'tayotgan tok qiymati kuchlanishning o'zgarishi mikrofon oldidagi havo zichligiga mos ravishda o'zgaradi, akustik bosim elektr signalga aylantiriladi. bunday u(t) signal analog signal, ya'ni xabarga mos, o'xshash signal deb yuritiladi. yana bir misol, televizion kamera o'z ob'ektivi oldidagi tasvirni har bir nuqtasi yorug'ligi (rangi) va joylashish koordinatalarini aniqlaydi va uzluksiz u(t, x, y) signalga aylantiradi. bunday signal videosignal (tasvir signali) deb yuritiladi. uzluksiz signallar qiymati o'zining eng kichik qiymati umin va eng katta qiymati umax oralig'idagi har qanday kattalikka ega bo'ladi. 2. uzlukli (diskret) xabar diskret signalga aylantiriladi. masalan: biron-bir matndagi harflar ularga mos kodlar kombinatsiyasi bilan almashtiriladi. ko'p …

4 / 5

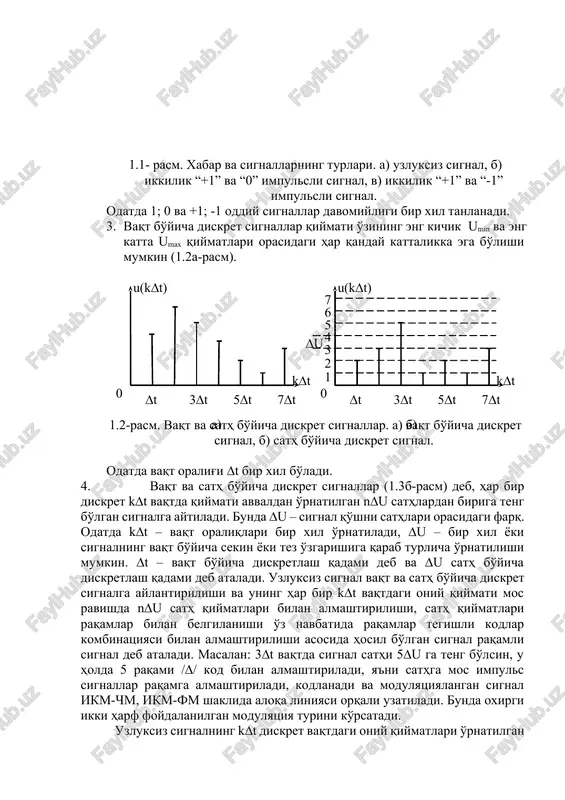

qt va sath bo'yicha diskret signallar (1.3b-rasm) deb, har bir diskret k∆t vaqtda qiymati avvaldan o'rnatilgan n∆u sathlardan biriga teng bo'lgan signalga aytiladi. bunda ∆u – signal qo'shni sathlari orasidagi farq. odatda k∆t – vaqt oraliqlari bir xil o'rnatiladi, ∆u – bir xil yoki signalning vaqt bo'yicha sekin yoki tez o'zgarishiga qarab turlicha o'rnatilishi mumkin. ∆t – vaqt bo'yicha diskretlash qadami deb va ∆u sath bo'yicha diskretlash qadami deb ataladi. uzluksiz signal vaqt va sath bo'yicha diskret signalga aylantirilishi va uning har bir k∆t vaqtdagi oniy qiymati mos ravishda n∆u sath qiymatlari bilan almashtirilishi, sath qiymatlari raqamlar bilan belgilanishi o'z navbatida raqamlar tegishli kodlar kombinatsiyasi bilan almashtirilishi asosida hosil bo'lgan signal raqamli signal deb ataladi. masalan: 3∆t vaqtda signal sathi 5∆u ga teng bo'lsin, u holda 5 raqami /∆/ kod bilan almashtiriladi, ya'ni sathga mos impuls signallar raqamga almashtiriladi, kodlanadi va modulyatsiyalangan signal ikm-chm, ikm-fm shaklida aloqa liniyasi orqali uzatiladi. …

5 / 5

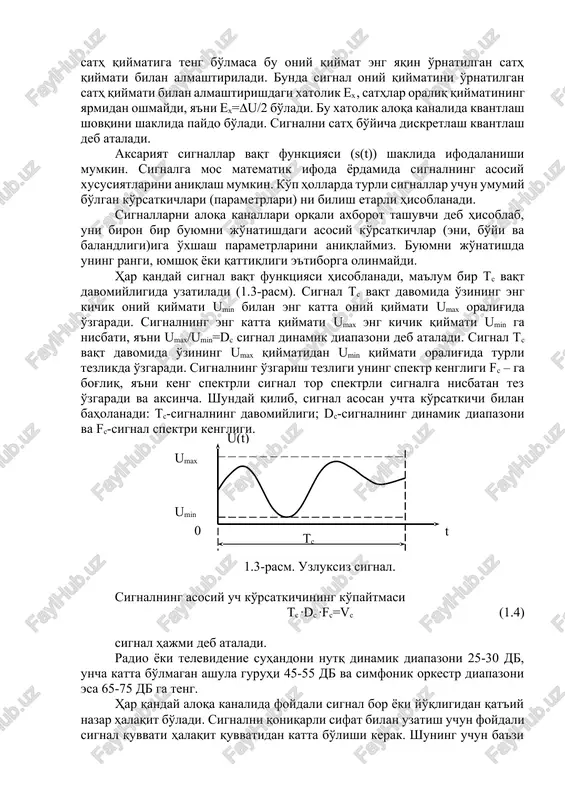

bo'yi va balandligi)iga o'xshash parametrlarini aniqlaymiz. buyumni jo'natishda uning rangi, yumshoq yoki qattiqligi e'tiborga olinmaydi. har qanday signal vaqt funktsiyasi hisoblanadi, ma'lum bir ts vaqt davomiyligida uzatiladi (1.3-rasm). signal ts vaqt davomida o'zining eng kichik oniy qiymati umin bilan eng katta oniy qiymati umax oralig'ida o'zgaradi. signalning eng katta qiymati umax eng kichik qiymati umin ga nisbati, ya'ni umax/umin=dc signal dinamik diapazoni deb ataladi. signal ts vaqt davomida o'zining umax qiymatidan umin qiymati oralig'ida turli tezlikda o'zgaradi. signalning o'zgarish tezligi uning spektr kengligi fc – ga bog'liq, ya'ni keng spektrli signal tor spektrli signalga nisbatan tez o'zgaradi va aksincha. shunday qilib, signal asosan uchta ko'rsatkichi bilan baholanadi: ts-signalning davomiyligi; dc-signalning dinamik diapazoni va fc-signal spektri kengligi.t 0 umin umax u(t) ts 1.3-rasm. uzluksiz signal. signalning asosiy uch ko'rsatkichining ko'paytmasi ts ∙dc ∙fc=vc (1.4) signal hajmi deb ataladi. radio yoki televidenie suhandoni nutq dinamik diapazoni 25-30 db, uncha katta bo'lmagan ashula …
