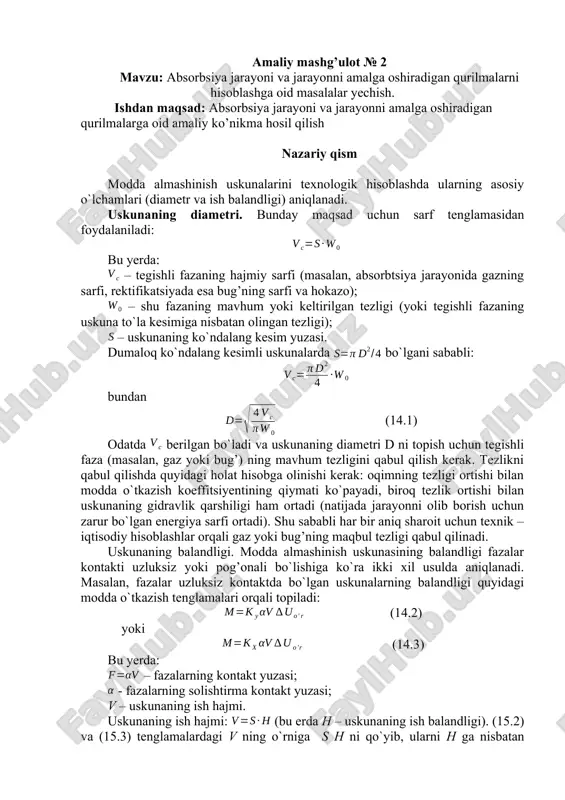

amaliy mashg’ulot № 2 mavzu: absorbsiya jarayoni va jarayonni amalga oshiradigan qurilmalarni hisoblashga oid masalalar yechish. ishdan maqsad: absorbsiya jarayoni va jarayonni amalga oshiradigan qurilmalarga oid amaliy ko’nikma hosil qilish nazariy qism modda almashinish uskunalarini texnologik hisoblashda ularning asosiy o`lchamlari (diametr va ish balandligi) aniqlanadi. uskunaning diametri. bunday maqsad uchun sarf tenglamasidan foydalaniladi: bu yerda: – tegishli fazaning hajmiy sarfi (masalan, absorbtsiya jarayonida gazning sarfi, rektifikatsiyada esa bug’ning sarfi va hokazo); – shu fazaning mavhum yoki keltirilgan tezligi (yoki tegishli fazaning uskuna to`la kesimiga nisbatan olingan tezligi); – uskunaning ko`ndalang kesim yuzasi. dumaloq ko`ndalang kesimli uskunalarda bo`lgani sababli: bundan (14.1) odatda berilgan bo`ladi va uskunaning diametri d ni topish uchun tegishli faza (masalan, gaz yoki bug’) ning mavhum tezligini qabul qilish kerak. tezlikni qabul qilishda quyidagi holat hisobga olinishi kerak: oqimning tezligi ortishi bilan modda o`tkazish koeffitsiyentining qiymati ko`payadi, biroq tezlik ortishi bilan uskunaning gidravlik qarshiligi ham ortadi (natijada jarayonni …

2 / 23

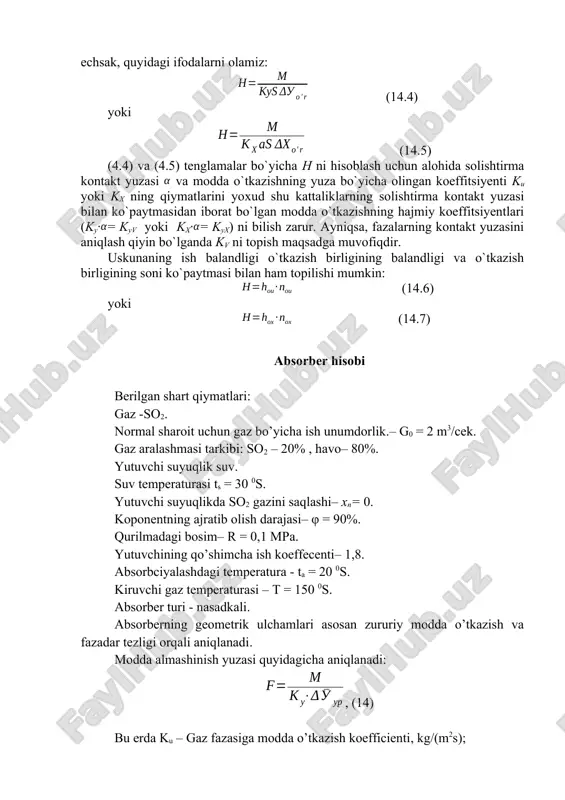

(4.5) tenglamalar bo`yicha h ni hisoblash uchun alohida solishtirma kontakt yuzasi va modda o`tkazishning yuza bo`yicha olingan koeffitsiyenti ku yoki kx ning qiymatlarini yoxud shu kattaliklarning solishtirma kontakt yuzasi bilan ko`paytmasidan iborat bo`lgan modda o`tkazishning hajmiy koeffitsiyentlari (ky·= kyv yoki kx·= kyx) ni bilish zarur. ayniqsa, fazalarning kontakt yuzasini aniqlash qiyin bo`lganda kv ni topish maqsadga muvofiqdir. uskunaning ish balandligi o`tkazish birligining balandligi va o`tkazish birligining soni ko`paytmasi bilan ham topilishi mumkin: (14.6) yoki (14.7) absorber hisobi berilgan shart qiymatlari: gaz -so2. normal sharoit uchun gaz bo’yicha ish unumdorlik.– g0 = 2 m3/cek. gaz aralashmasi tarkibi: so2 – 20% , havo– 80%. yutuvchi suyuqlik suv. suv temperaturasi ts = 30 0s. yutuvchi suyuqlikda so2 gazini saqlashi– xn= 0. koponentning ajratib olish darajasi– φ = 90%. qurilmadagi bosim– r = 0,1 mpa. yutuvchining qo’shimcha ish koeffecenti– 1,8. absorbciyalashdagi temperatura - ta = 20 0s. kiruvchi gaz temperaturasi – t = 150 …

3 / 23

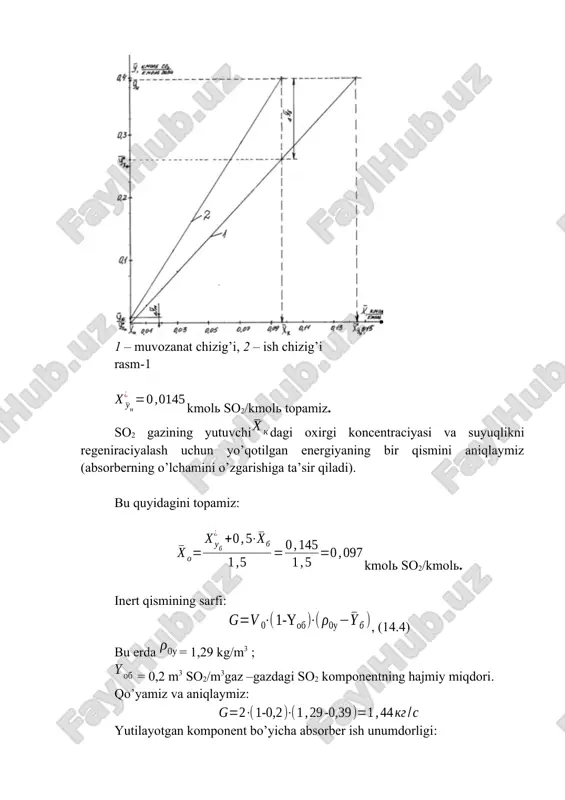

(1 rasm). 1 – muvozanat chizig’i, 2 – ish chizig’i rasm-1 kmol so2/kmol topamiz. so2 gazining yutuvchidagi oxirgi koncentraciyasi va suyuqlikni regeniraciyalash uchun yo’qotilgan energiyaning bir qismini aniqlaymiz (absorberning o’lchamini o’zgarishiga ta’sir qiladi). bu quyidagini topamiz: kmol so2/kmol. inert qismining sarfi: , (14.4) bu erda = 1,29 kg/m3 ; = 0,2 m3 so2/m3gaz –gazdagi so2 komponentning hajmiy miqdori. qo’yamiz va aniqlaymiz: yutilayotgan komponent bo’yicha absorber ish unumdorligi: , (5) qo’yamiz va aniqlaymiz: yutuvchi sarfi: , (6) qo’yamiz va aniqlaymiz: fazalar aro sarfning bog’lanishi yoki yutuvchining solishtirma sarfi: 1 modda berishda harakatlantiruvchi kuch , (7) bu erda - absorberga kirish hamda chiqishdagi katta va kichik harakatlantiruvchi kuch, kmol so2/kmol gaz (rasm-2) absorberda gazva yutuvchi oqimlarida koncentraciyalarning taqsimlanish sxemasi: rasm-2 unda , bu erda ,- gaz aralashmasidagi so2 koncentraciyasi,. bundan quyidagini olamiz: kmol so2/kmol gaz, kmol so2/kmol gaz, kmol so2/kmol gaz 3. modda o’tkazish koefficenti ku–modda o’tkazish koefficentini aniqlaymiz. fazalar qarshiliklari diffuziyasi …

4 / 23

lda yutuvchining qovushqoqligi; μu = 1.10-3pa.s – absorberdagi 20 0s dagi suvning qovushqoqligi; ρx = 1015 kg/m3 – yutuvchi zichligi; a,v – nasadkalarning turiga qarab ularning koefficientlari, a=0,073, v = 1,75. absorberdagi shartga binoan gazning zichligini aniqlaymiz: , (10) aniqlaymiz: ωcheg tezlikni aniqlaymiz (chegaraviy): yuqoridagi tenglikni echib, ωcheg = 1,9 m/s ni aniqlaymiz. ishchi tezlikni quyidagicha qabul qilamiz ω = ωcheg.0,5 = 1,9.0,5 = 0,95 m/s. sarf tenglamasi orqali absorberning diametrini aniqlaymiz: (11) aniqlaymiz: absorberning diametrini quyidagicha qabul qilamiz d = 2,0m. 5. nasadkaning aktiv va aktib bo’lmagan ish yuzalarining zichligi: nasadkaning aktiv bo’lmagan yuzasi zichligi quyidagichsa aniqlanadi: , (12) bu erda s – absorberning ko’ndalang yuzasidagi nasadka zichligi, m2. quyidagicha aniqlaymiz: nasadkaning aktiya bo’lmagan qismining minimal ishchi zichligi , (13) bu erda qef = 0,022.10-3 m2/s keltirib quyidagini aniqlaymiz: nasadkaning aktiv yuzasi: , (14) bu erda p va q – nasadkalarning tipiga bog’liq koefficent. son qiymatlarini qo’yib quyidagini olamiz: …

5 / 23

eltirilgan qalinligi, m; rex – plyonkasimon oqayotgan suyuqlik uchun reynolds kriteriyasining o’zgartirilgan ya’ni modifikaciya qilingan ko’rinishi; rr/x – suyuqlikdagi prandtlya diffuziya kriteriyasi. diffuziya koefficentini topamiz: , (18) bu erda: m – yutuvchining mol massasi, kg/kmol; β – molekulalarni hisobga oluvchi parametr; t – yutuvchi temperaturasi. son qiymatlarini qo’yib quyidagini aniqlaymiz: plyonkasimon oqayotgan qatlam keltirilgan qalinligi: reynolds kriteriysining modifikaciyalangan ko’rinishi echimi: prandtlning diffuzion kriteriysi: son qiymatlarini keltirib quyidagini olamiz: hisobni bajarish uchun olingan βx quyidagicha: βx = 7,6. 10-6(ρx – sxo’r) = 7,6. 10-6(1015-20,1) = 0,756 kg/m2.s (8) formulaga qo’yib gaz fazasining modda berish koefficentini aniqlaymiz: 7. modda o’tkazish yuzasi hamda absorber balandligi. absorberda modda o’tkazish yuzasini topamiz (1): modda o’tkazish koeffenti uchun nasadka balandligi quyidagicha aniqlanadi: , (19) son qiymatlarini qo’yib quyidagini olamiz: ushbu jarayonni amalga oshirish uchun 4 ta bir - biriga bog’langan skrubber o’rnatilgan bo’lib, ularning har biridagi nasadka 35 m ga teng. har bir yarusdagi panjaralar soni …
