cho'zilish va siqilish deformatsiyasida uchraydigan statik noaniq masalalar. toʼgʼri sterjenning tekis egilishi. reja 1. egilish to‘g‘risida umumiy tushunchalar. 2. balka kesimlaridagi zo‘riqish kuchlarini aniqlash balkaning mustahkamlikka va bikrlik bo‘lgan masalalarni echishuch ung avval balkaning ko‘ndalang kesimlarida qanday kuch omillari hosil bo‘lishi va ularniani aniqlash usullarini ko‘rib chiqish kerak bo‘ladi. kursning boshida «ichki kuchlarni aniqlash» mavzusida brus kesimlarida hosil bo‘ladigan ichki kuchlar to‘g‘risida, hamda egilish deformatsiyasida balka kesimidagi zo‘riqishlar, ichki kuch omillari – eguvchi moment «m» va ko‘ndalang kuch «q» dan iborat ekanligi to‘g‘risida tushunchalar berilgan. endi azkur ichki kuchlarni aniqlash usullini batafsil ko‘rib chiqamiz. 3-rasmda tasvirlangan, kuchlar, masofalar qiymatlari berilgan balka uchun tayanch reaksiyalar va, ha, vvnima’lum deb farazqilamiz, chunki ularni statikaning muvozanat tenglamalaridan aniqlash qiyin emas. balkaning istalgan kesimidagi ichki kuchlarni aniqlash uchun mazmuni qo‘yidagidan iborat kesish usulidan foydalanamiz. balkaning mazkur kesimidan bir tomonini, masalan chap tomondagi qismini olib qolib, o‘ng tomondagi qismini tashlab yuboramiz (3-rasm,b) olib qolingan qismining …

2 / 12

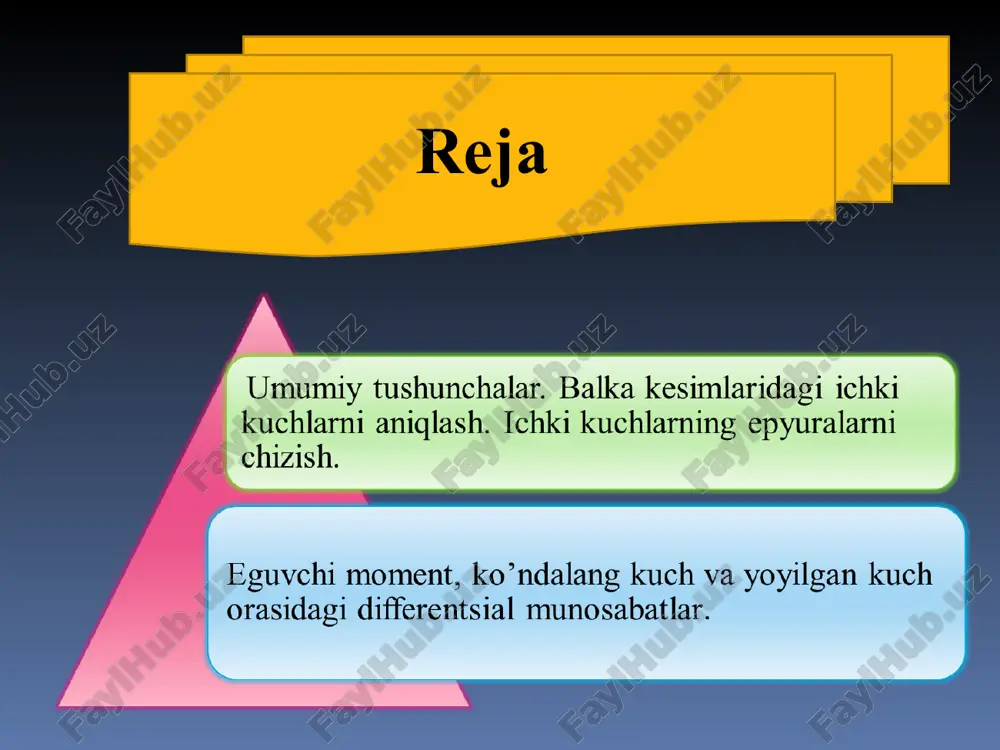

qining perpendikulyariga bo‘lgan proeksiyalarining yig‘indisiga aytiladi. eguvchi moment “m” deb, balkaning qoldirilgan qismiga ta’sir etayotgan barcha tashqi kuchlardan kesim og‘irlik markazga nisbatan olingan momentlar yig‘indisiga aytiladi. umumiy holda “n”, “q”, “m” kesim holati funksiyalardan iborat bo‘ladi. ichki kuchlardan, balka uchun asosan eguvchi moment “m” nieng katta qiymatga erishgan kesimini xavfli kesim deb ataladi. xavfli kesim holatini “m” va “q” funksiyalarning grafiklaridan aniqlash oson. bunday grafiklarni mos ravishda “m” eguvchi moment va ko‘ndalang kuch “q” epyuralari deb ataladi. epyuralarni qurishda qo‘yidagi ishora qoidalarga amal qilinadi (4-rasm). eguvchi moment “m” va ko‘ndalang kuch “q” epyuralarini ko‘rish. masala 1. bunday balka uchun “m”, “q” epyuralarini tayanch reaksiyalarini aniqlamasdan ko‘rish mumkin. balkada belgilangan kesim uchun q=p,m=-px     l x=0, m=0 x=1, m=-pl “m” ning musbat, “q” ning manfiy epyuralari balka o‘qining tagiga, “m” ning manfiy “q” ning musbat epyuralari balka o‘qining yuqorisiga quriladi (5-rasm). masala 2. (6-rasm) avval tayanch reaksiyalar ianiqlanadi …

3 / 12

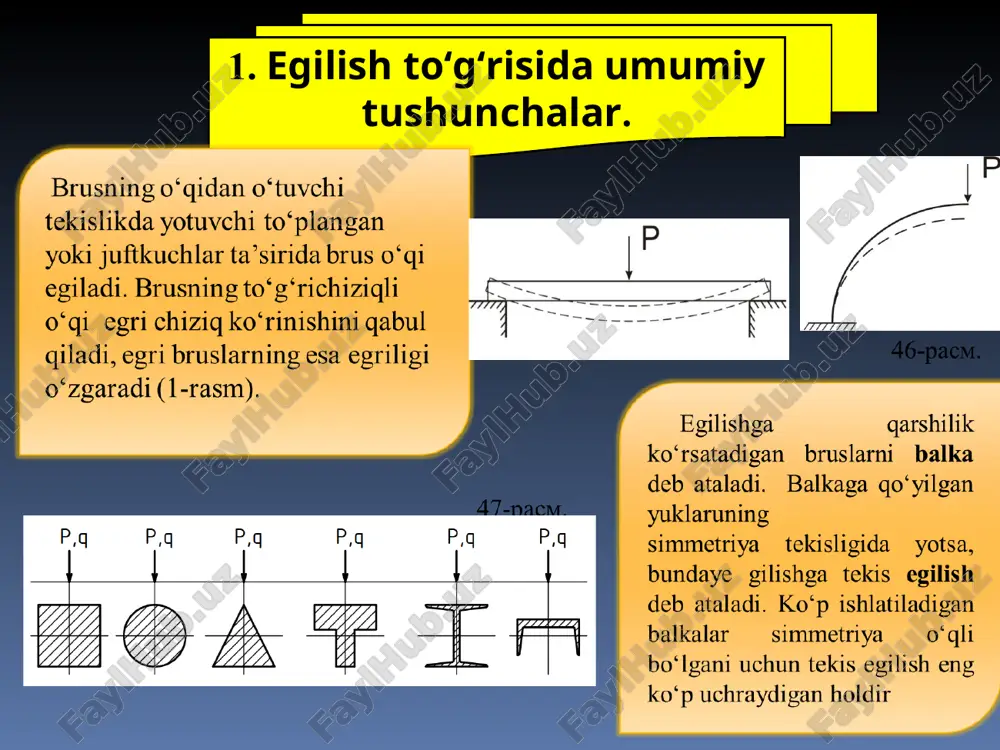

tsional kesimlar qanday shaklga ega bo'ladi? 5. neytral o'q kesimning qanday nuqtasida o'tadi? slide 1 slide 2 slide 3 slide 4 slide 5 slide 6 slide 7 slide 8 slide 9 slide 10 slide 11 slide 12

4 / 12

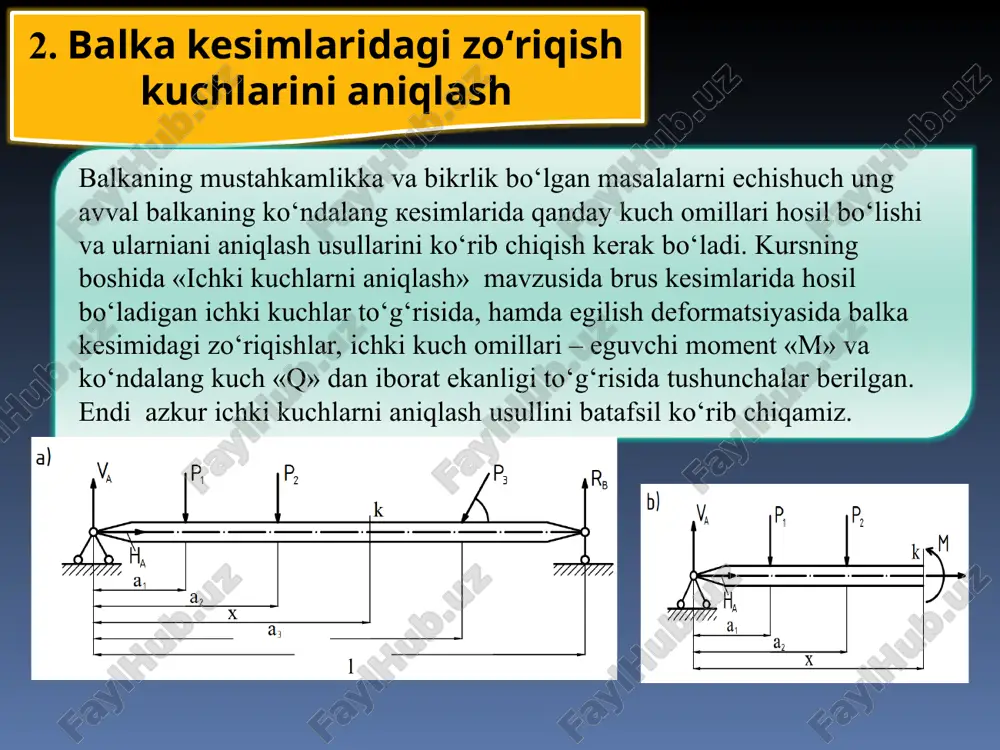

toʼgʼri sterjenning tekis egilishi. - Page 4

5 / 12

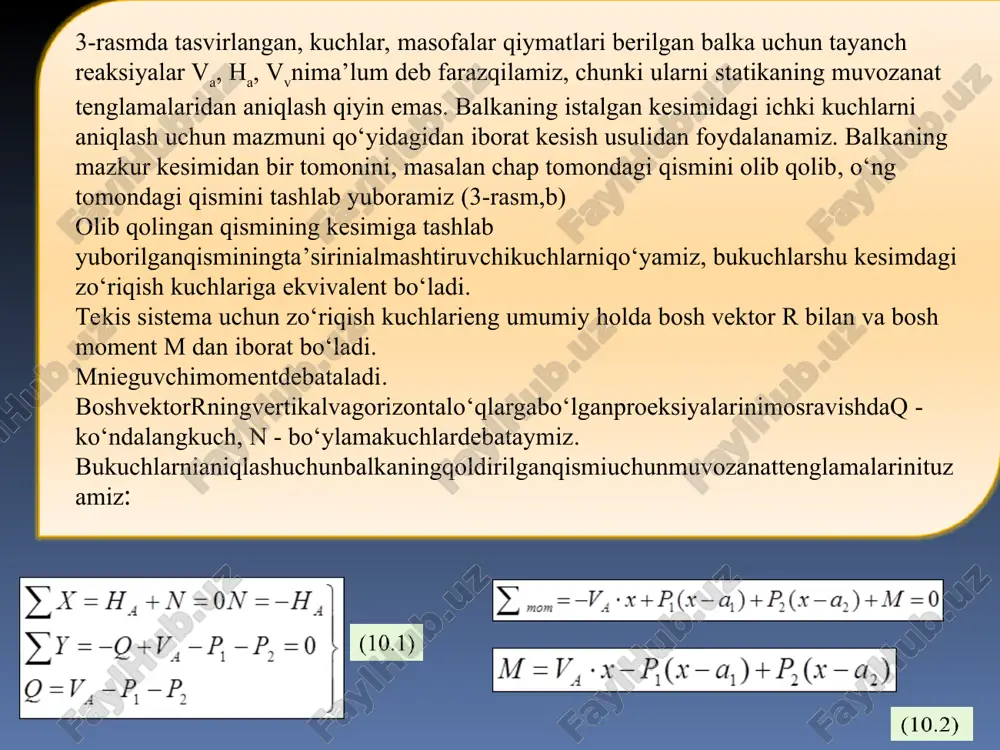

toʼgʼri sterjenning tekis egilishi. - Page 5
