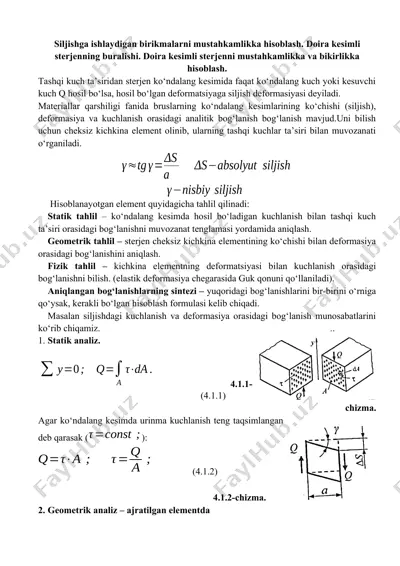

siljishga ishlaydigan birikmalarni mustahkamlikka hisoblash. doira kesimli sterjenning buralishi. doira kesimli sterjenni mustahkamlikka va bikirlikka hisoblash. tashqi kuch ta’siridan sterjen ko‘ndalang kesimida faqat ko‘ndalang kuch yoki kesuvchi kuch q hosil bo‘lsa, hosil bo‘lgan deformatsiyaga siljish deformasiyasi deyiladi. materiallar qarshiligi fanida bruslarning ko‘ndalang kesimlarining ko‘chishi (siljish), deformasiya va kuchlanish orasidagi analitik bog‘lanish bog‘lanish mavjud.uni bilish uchun cheksiz kichkina element olinib, ularning tashqi kuchlar ta’siri bilan muvozanati o‘rganiladi. hisoblanayotgan element quyidagicha tahlil qilinadi: statik tahlil – ko‘ndalang kesimda hosil bo‘ladigan kuchlanish bilan tashqi kuch ta’siri orasidagi bog‘lanishni muvozanat tenglamasi yordamida aniqlash. geometrik tahlil – sterjen cheksiz kichkina elementining ko‘chishi bilan deformasiya orasidagi bog‘lanishini aniqlash. fizik tahlil – kichkina elementning deformatsiyasi bilan kuchlanish orasidagi bog‘lanishni bilish. (elastik deformasiya chegarasida guk qonuni qo‘llaniladi). aniqlangan bog‘lanishlarning sintezi – yuqoridagi bog‘lanishlarini bir-birini o‘rniga qo‘ysak, kerakli bo‘lgan hisoblash formulasi kelib chiqadi. masalan siljishdagi kuchlanish va deformasiya orasidagi bog‘lanish munosabatlarini ko‘rib chiqamiz. 1. statik analiz. (4.1.1) 4.1.1-chizma. agar …

2 / 6

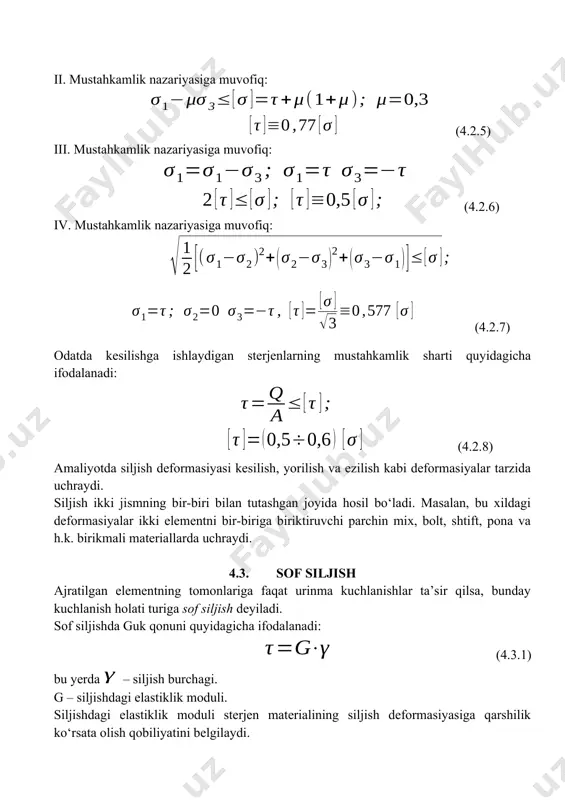

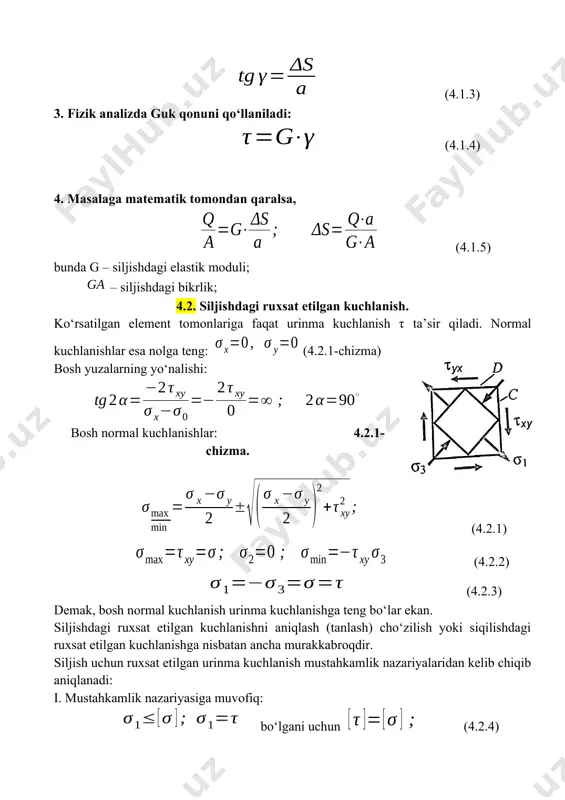

g bo‘lar ekan. siljishdagi ruxsat etilgan kuchlanishni aniqlash (tanlash) cho‘zilish yoki siqilishdagi ruxsat etilgan kuchlanishga nisbatan ancha murakkabroqdir. siljish uchun ruxsat etilgan urinma kuchlanish mustahkamlik nazariyalaridan kelib chiqib aniqlanadi: i. mustahkamlik nazariyasiga muvofiq: bo‘lgani uchun (4.2.4) ii. mustahkamlik nazariyasiga muvofiq: (4.2.5) iii. mustahkamlik nazariyasiga muvofiq: (4.2.6) iv. mustahkamlik nazariyasiga muvofiq: (4.2.7) odatda kesilishga ishlaydigan sterjenlarning mustahkamlik sharti quyidagicha ifodalanadi: (4.2.8) amaliyotda siljish deformasiyasi kesilish, yorilish va ezilish kabi deformasiyalar tarzida uchraydi. siljish ikki jismning bir-biri bilan tutashgan joyida hosil bo‘ladi. masalan, bu xildagi deformasiyalar ikki elementni bir-biriga biriktiruvchi parchin mix, bolt, shtift, pona va h.k. birikmali materiallarda uchraydi. 4.3. sof siljish ajratilgan elementning tomonlariga faqat urinma kuchlanishlar ta’sir qilsa, bunday kuchlanish holati turiga sof siljish deyiladi. sof siljishda guk qonuni quyidagicha ifodalanadi: (4.3.1) bu yerda – siljish burchagi. g – siljishdagi elastiklik moduli. siljishdagi elastiklik moduli sterjen materialining siljish deformasiyasiga qarshilik ko‘rsata olish qobiliyatini belgilaydi. siljishdagi elastiklik moduli quyidagicha topiladi: …

3 / 6

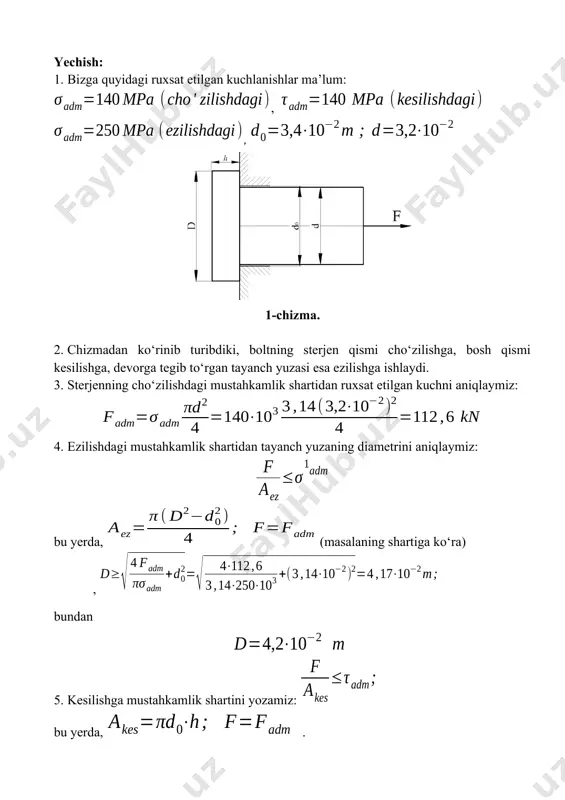

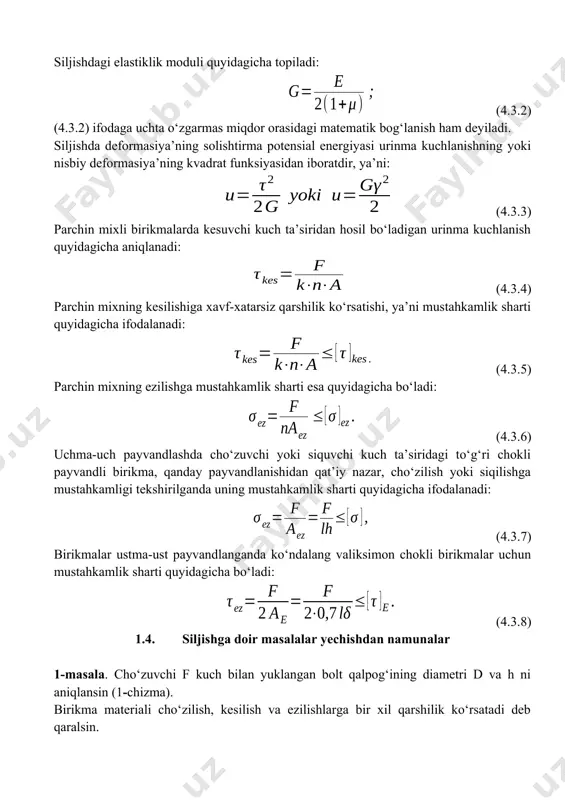

a, qanday payvandlanishidan qat’iy nazar, cho‘zilish yoki siqilishga mustahkamligi tekshirilganda uning mustahkamlik sharti quyidagicha ifodalanadi: (4.3.7) birikmalar ustma-ust payvandlanganda ko‘ndalang valiksimon chokli birikmalar uchun mustahkamlik sharti quyidagicha bo‘ladi: (4.3.8) 1.4. siljishga doir masalalar yechishdan namunalar 1-masala. cho‘zuvchi f kuch bilan yuklangan bolt qalpog‘ining diametri d va h ni aniqlansin (1-chizma). birikma materiali cho‘zilish, kesilish va ezilishlarga bir xil qarshilik ko‘rsatadi deb qaralsin. yechish: 1. bizga quyidagi ruxsat etilgan kuchlanishlar ma’lum: , , 1-chizma. 2. chizmadan ko‘rinib turibdiki, boltning sterjen qismi cho‘zilishga, bosh qismi kesilishga, devorga tegib to‘rgan tayanch yuzasi esa ezilishga ishlaydi. 3. sterjenning cho‘zilishdagi mustahkamlik shartidan ruxsat etilgan kuchni aniqlaymiz: 4. ezilishdagi mustahkamlik shartidan tayanch yuzaning diametrini aniqlaymiz: bu yerda, (masalaning shartiga ko‘ra) bundan, 5. kesilishga mustahkamlik shartini yozamiz: bu yerda, . demak, deb qabul qilinadi. oleobject2.bin image4.jpeg image5.wmf oleobject3.bin image6.wmf oleobject4.bin image7.wmf oleobject5.bin image8.wmf oleobject6.bin image9.wmf oleobject7.bin image10.wmf oleobject8.bin image11.jpeg image12.wmf oleobject9.bin image13.wmf oleobject10.bin image14.wmf oleobject11.bin image15.wmf oleobject12.bin …

4 / 6

mf oleobject34.bin image38.wmf oleobject35.bin image39.wmf image2.jpeg oleobject36.bin image40.png image41.wmf oleobject37.bin image42.wmf oleobject38.bin image43.wmf oleobject39.bin image44.wmf oleobject40.bin image3.wmf image45.wmf oleobject41.bin image46.wmf oleobject42.bin image47.wmf oleobject43.bin image48.wmf oleobject44.bin image49.wmf oleobject45.bin ; const = t ; ; a q a q = × = t t a s tg d = g g t × = g a g a q s a s g a q × × = d d × = ; ga 0 , 0 = = y x s s o 90 2 ; 0 2 2 2 0 = ¥ = - = - - = a t s s t a xy x xy tg ; 2 2 2 2 min max xy y x y x t s s s s s + ÷ ÷ ø ö ç ç è æ - ± - = 3 min 2 max ; 0 ; s t s s …

5 / 6
