buralishda kuchlanish va deformatsiya.

PPT 13 стр. 1,6 МБ Бесплатная загрузка

13 стр.

FaylHub.uz

Скачать через Telegram

Размер 1,6 МБ

Тип файла PPT

Страницы 13

Обновлено Дек 2025

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

1 / 13

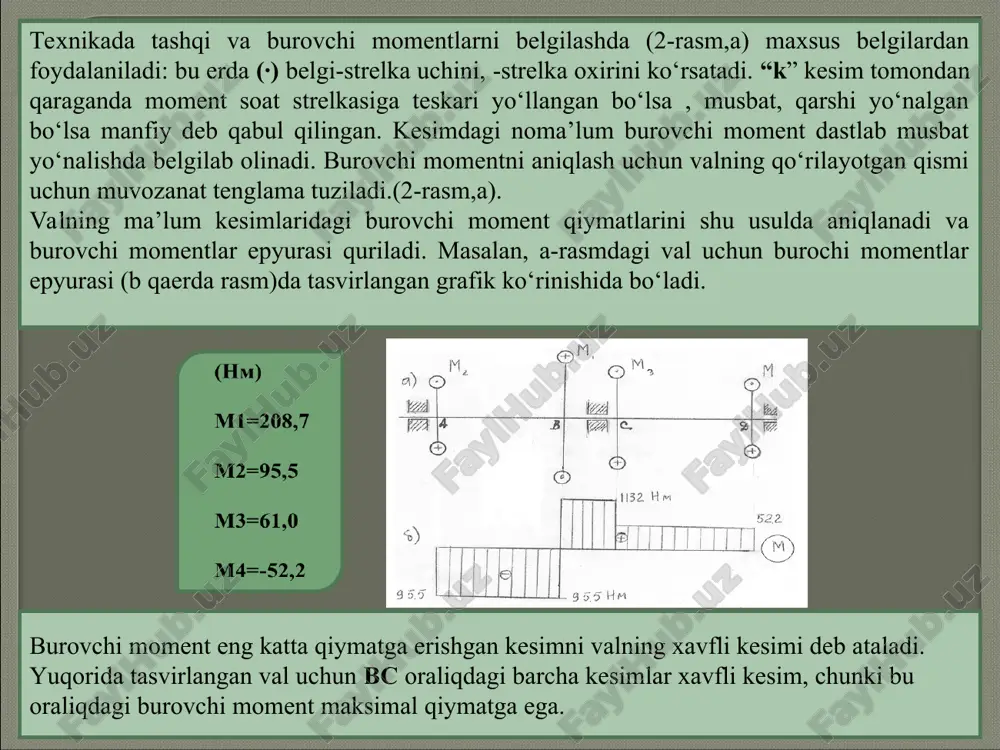

cho'zilish va siqilish deformatsiyasida uchraydigan statik noaniq masalalar. buralishda kuchlanish va deformatsiya. reja: buralish deformatsiyasi. ichki kuchlarni aniqlash buralish deformatsiyasi. ichki kuchlarni aniqlash silindirlik sterjen bir uchi mahkamlanib, ikkinchi uchining ko‘ndalang kesimiga m juft kuch ta’sir ettirilsa, sterjenning deformatsiyalanishi buralish deb ataladi. uning ko‘ndalang kesimlari mahkamlangan kesimga nisbatan aylanadi. (1-rasm ). ta’sir ettirilgan juft kuch momenti burovchi moment bo‘ladi va mb bilan belgilanadi. brus kesimidagi burovchi moment deb shu kesimdan bir tomonda ta’sir etuvchi momentlarning algebrik yig‘indisiga aylandi. texnikada, mashinasozlikda buralishga ishlaydigan elementlarni val deb ataladi. valni mustahkamlikka, bikirlikka hisoblash uchun uning uzunligi davomida burovchi momentlarning o‘zgarib borishi qonuniyatini bilish zarur. bu qonuniyatning grafik tasvirini burovchi momentlar epyurasi deb ataladi. burovchi momentlarning epyuralarini qurishda ishora qoidasiga amal qilinadi. texnikada tashqi va burovchi momentlarni belgilashda (2-rasm,a) maxsus belgilardan foydalaniladi: bu erda (·) belgi-strelka uchini, -strelka oxirini ko‘rsatadi. “k” kesim tomondan qaraganda moment soat strelkasiga teskari yo‘llangan bo‘lsa , musbat, qarshi yo‘nalgan …

2 / 13

deformatsiyasini o‘rganish, uning nazariy asoslarini yaratish uchun juda ko‘p tajribalar o‘tkazilgan 4 – rasmda mazkur tajribalardan kichik bir lavha keltirilgan. rasmda valning buralishi natijasida uning sirtiga chizilgan kvadrat romb shaklini qabul qilyapti. kvadratning ac va bd tomoni as tomonga nisbattan siljiyapti va h.k. xullas, jami tajribalardan olingan natijalarni umumlashtirganda qo‘yidagi xulosalar – buralishi nazariyasining ish gipotezalarini hosil qilinadi. valning buralishi davomida: 1. ikkita ko‘ndalang kesim orasidagi masofa o‘zgarmaydi: 2. val ko‘ndalang kesimining radiuslari to‘g‘ri chiziqli shaklini saqlaydi: 3. deformatsiya davomida tekis ko‘ndalang kesimlar tekisligicha qoladi, faqat o‘zaro ma’lum burchakka buriladi. val kesimlaridagi kuchlanish va deformatsiyasini aniqlash valning i va ii ko‘ndalang kesimlari orasida sof siljish deformatsiyasi sodir bo‘layotganligi ko‘rinib turibdi, demak valning ko‘ndalang kesimlarida faqat urinma kuchlanishlar hosil bo‘ladi. val ko‘ndalang kesimining istalgan nuqtasidagi urinma kuchlanish: formula bilan aniqlanadi. bu formulada:  -burovchi momentning kuchlanishi aniqlanayotgan kesimdagi qiymati: -kuchlanish aniqlanayotgan nuqtadan val ko‘ndalang kesimi markazigacha bo‘lgan masofa j -ko‘ndalang kesim …

3 / 13

hi yoki kilovat o‘lchovlaridaberiladi. u holda – ot kuchi o‘lchovida; bu erda n – ot kuchi , n – valning 1 minutdagi aylanish tezligi yoki - kilovatt o‘lchovida; bu erda k – quvvatning kilovatt qiymati. qayta ko‘rish valning buralishdagi deformatsiyasi joriy ko‘ndalang kesimning biror sharli ko‘zg‘almas kesimga nisbatan buralish burchagi  bilan o‘lchanadi va (5) formula bilan aniqlanadi. (c) kesim (a) tayanchdan uzoklashgan sari  chiziqli qonuniyat bilan ortib boradi. (b) kesimning (a) tayanch kesimiga nisbatan buralish burchagi (c) kesim (a) tayanchdan uzoklashgan sari  chiziqli qonuniyat bilan ortib boradi. (b) kesimning (a) tayanch kesimiga nisbatan buralish burchagi formula bilan aniqlanadi. (2-rasm b) da buralish burchagi  ning epyurasi tasvirlangan. val mustahkam bo‘lishi bilan bir qatorda bikr ham bo‘lishi zarur, aks holda val prujinalash hususiyatiga ega bo‘lib qoldi. valning bikirlik sharti. formula bilan aniqlanadi. (2-rasm b) da buralish burchagi  ning epyurasi tasvirlangan. val mustahkam bo‘lishi bilan bir qatorda bikr …

4 / 13

lash masalasi qo‘yiladi. masalani echish uchun (1) (3) shartlardan val diametri uchun ikkita qiymati hosil qilinadi. bu qiymatlardan kattasi valning diametri sifatida qabul qilinadi. agar valning diametri ma’lum bo‘lib, valning yuk ko‘tarish qobilyatini aniqlash talab etilsa, yana yuqoridagi shartlardan foydalanib burovchi momentning ikkita qiymatini hosil qiladi. hisobiy yuk qiymati sifatida bu qiymatlardan kichigi qabul qilinadi. nazorat uchun savollar 1. buralish deformatsiyasi qanday sodir bo‘ladi? 2. val deb qanday elementga aytiladi? 3. val kesimidagi ichki kuchlar nimadan iborat? 4. val kesimlarida qanday kuchlanishlar hosil bo‘ladi? 5. val deformatsiyasi qanday ko‘rinishga ega bo‘ladi? 6. valning bikrlik sharti qanday ko‘rinishga ega? 7.buralishdagi (doira kesim val uchun) gipotezalar? 8.eng katta kuchlanish val kesimining qanday nuqtalarida xosil bo‘ladi? slide 1 slide 2 slide 3 slide 4 slide 5 slide 6 slide 7 slide 8 slide 9 slide 10 slide 11 slide 12 slide 13

5 / 13

buralishda kuchlanish va deformatsiya. - Page 5
