1 / 8

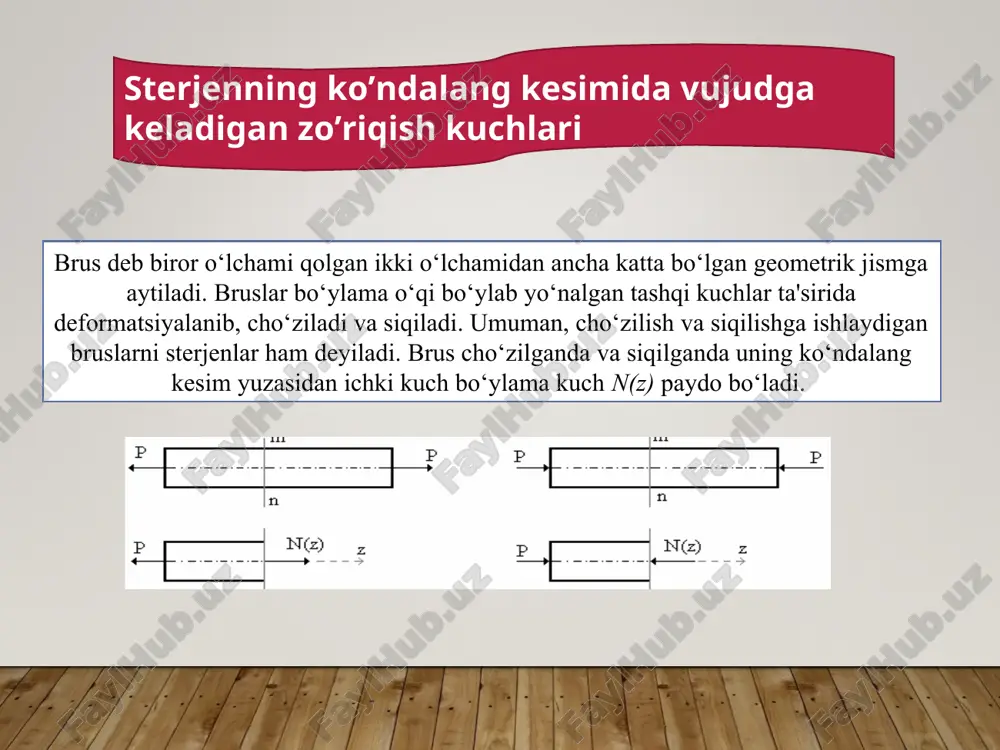

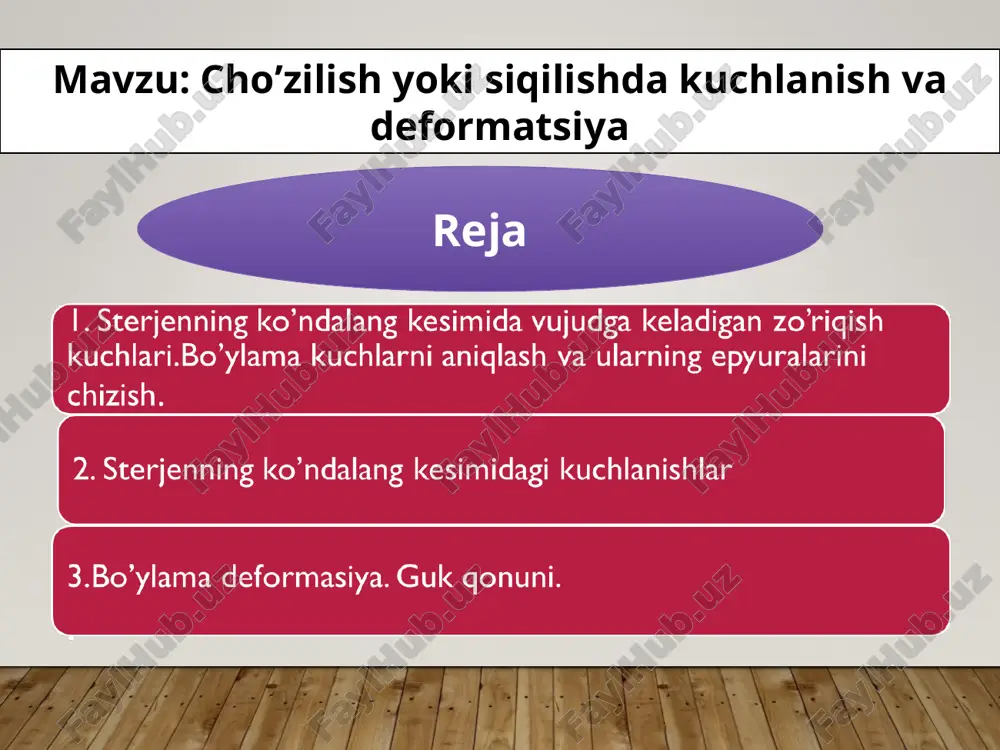

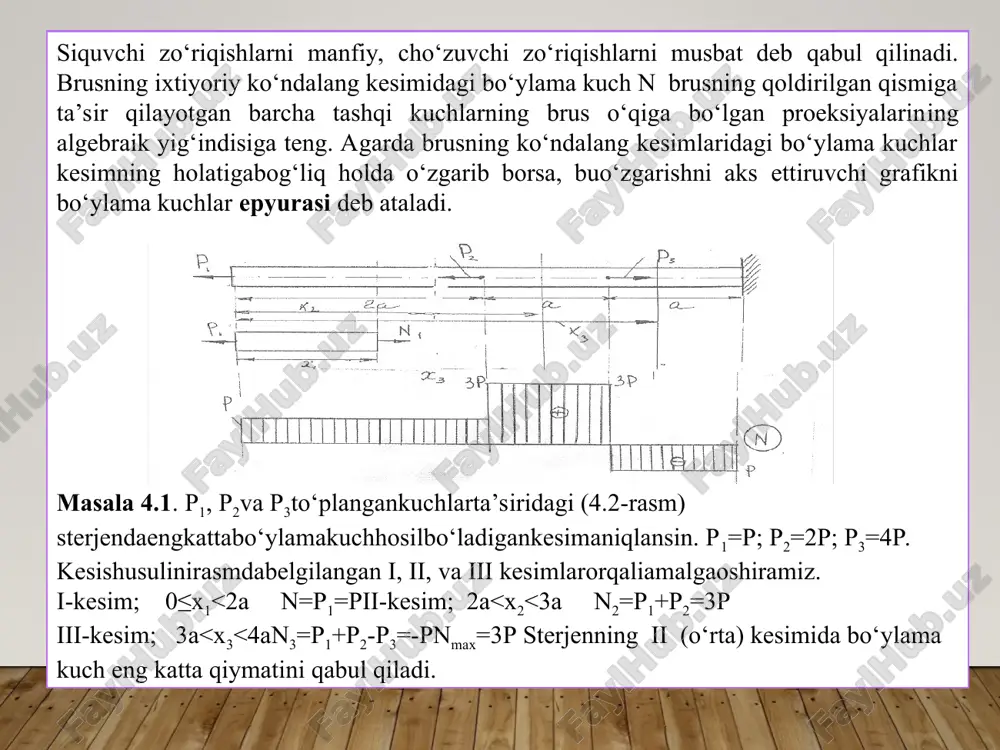

cho'zilish va siqilish deformatsiyasida uchraydigan statik noaniq masalalar. reja mavzu: cho’zilish yoki siqilishda kuchlanish va deformatsiya brus deb biror o‘lchami qolgan ikki o‘lchamidan ancha katta bo‘lgan geometrik jismga aytiladi. bruslar bo‘ylama o‘qi bo‘ylab yo‘nalgan tashqi kuchlar ta'sirida deformatsiyalanib, cho‘ziladi va siqiladi. umuman, cho‘zilish va siqilishga ishlaydigan bruslarni sterjenlar ham deyiladi. brus cho‘zilganda va siqilganda uning ko‘ndalang kesim yuzasidan ichki kuch bo‘ylama kuch n(z) paydo bo‘ladi. sterjenning ko’ndalang kesimida vujudga keladigan zo’riqish kuchlari siquvchi zo‘riqishlarni manfiy, cho‘zuvchi zo‘riqishlarni musbat deb qabul qilinadi. brusning ixtiyoriy ko‘ndalang kesimidagi bo‘ylama kuch n brusning qoldirilgan qismiga ta’sir qilayotgan barcha tashqi kuchlarning brus o‘qiga bo‘lgan proeksiyalarining algebraik yig‘indisiga teng. agarda brusning ko‘ndalang kesimlaridagi bo‘ylama kuchlar kesimning holatigabog‘liq holda o‘zgarib borsa, buo‘zgarishni aks ettiruvchi grafikni bo‘ylama kuchlar epyurasi deb ataladi. masala 4.1. p1, p2va p3to‘plangankuchlarta’siridagi (4.2-rasm) sterjendaengkattabo‘ylamakuchhosilbo‘ladigankesimaniqlansin. p1=p; p2=2p; p3=4p. kesishusulinirasmdabelgilangan i, ii, va iii kesimlarorqaliamalgaoshiramiz. i-kesim; 0≤x1<2a n=p1=pii-kesim; 2a<x2<3a n2=p1+p2=3p iii-kesim; 3a<x3<4an3=p1+p2-p3=-pnmax=3p sterjenning ii (o‘rta) kesimida …

2 / 8

uzunligi l1 bilan belgilanadi (2.5-shakl). sterjen uzunligining ortishi mutlaq (absolyut) cho'zilish, kamayishi esa mutlaq qisqarish deb ataladi. umuman olganda, ularning har ikkalasi absolyut deformatsiya deyiladi. absolyut deformatsiyaning qiymati quyidagicha aniqlanadi: ∆l=l1-l. absolyut deformatsiyaning sterjenning uzunligiga nisbati nisbiy bo'ylama deformatsiya deyiladi va ɛ bilan belgilanadi. ɛ=∆l/l – ismsiz (o'lchov birligisiz) son. ingliz fizigi robert guk (1635-1705) tomonidan 1660 yili tajribalar asosida quyidagi munosabat ∆l=r∙l/e∙f aniqlangan bo'lib, guk qonuni deb yuritiladi. absolyut va nisbiy deformatsiyalar. guk qonuni 2.5-shakl ya'ni, elastiklik chegarasida absolyut deformatsiya (cho'zilish yoki qisqarish) bo'ylama (cho'zuvchi yoki siquvchi) kuchga to'g'ri proportsional va sterjenning bikrligiga teskari proportsional bo'ladi. s - sterjenning cho'zilish yoki siqilishdagi bikrligi: s = ef / l. agar guk qonuniga kuchlanish va nisbiy deformatsiyalar kiritilsa, quyidagi formula olinadi: σ=e∙ɛ. bu formula guk qonunining ikkinchi ko'rinishi bo'lib, u amalda juda ko'p ishlatiladi va quyidagicha ta'riflanadi: cho'zilgan (siqilgan) sterjenlarda normal kuchlanish nisbiy cho'zilishga (qisqarishga) to'g'ri proportsional. 2.2-misolda absolyut deformatsiyani aniqlaymiz. …

3 / 8

h qiymatini ko'ndalang kesim yuzasiga (f) bo'lgan nisbatiga teng. normal kuchlanishning ishorasi “n” ishorasi bilan bir xil bo'ladi. 0 fn  f n  brus kundalang kesimidagi kuchlanishlar slide 1 slide 2 slide 3 slide 4 slide 5 slide 6 slide 7 slide 8

4 / 8

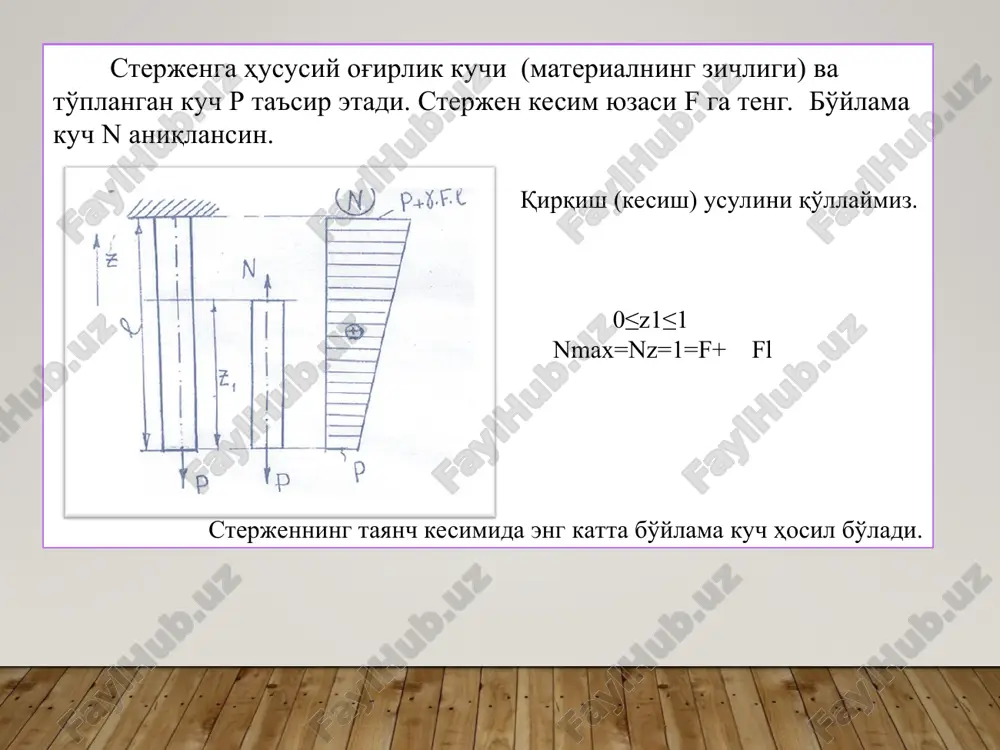

cho’zilish yoki siqilishda kuchlanish va deformatsiya - Page 4

5 / 8

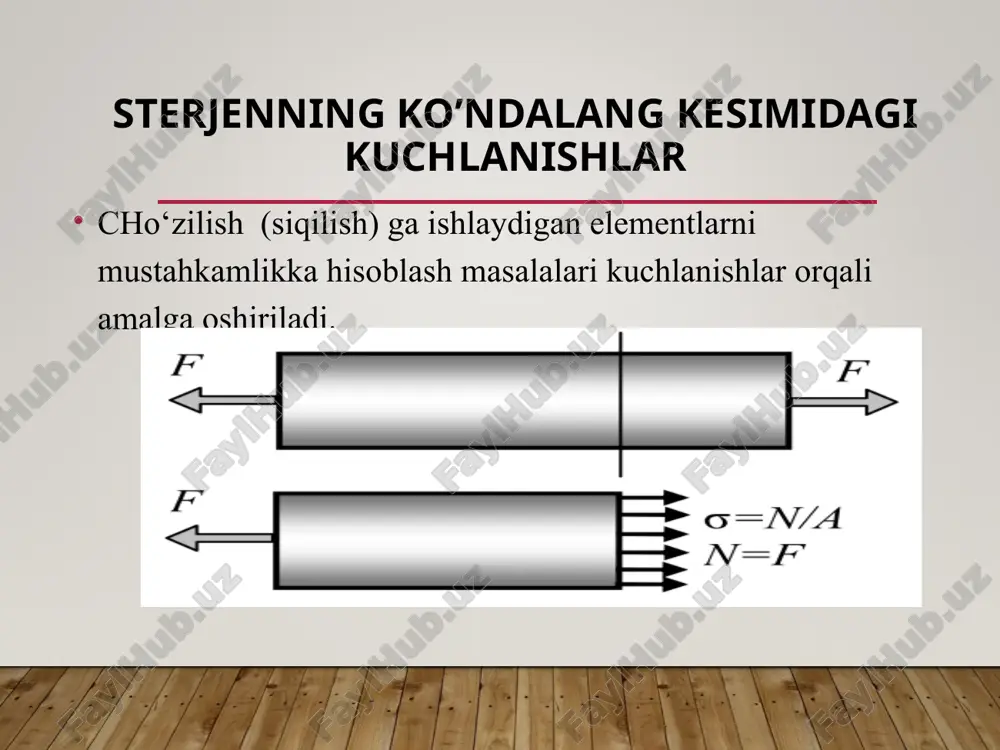

cho’zilish yoki siqilishda kuchlanish va deformatsiya - Page 5
