1 / 9

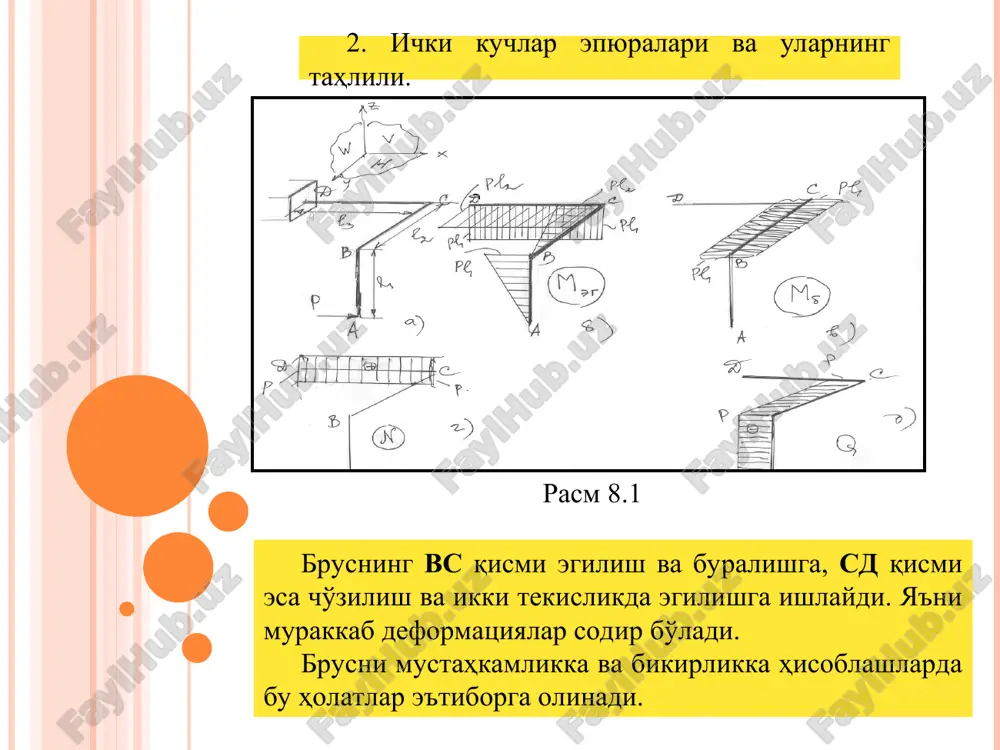

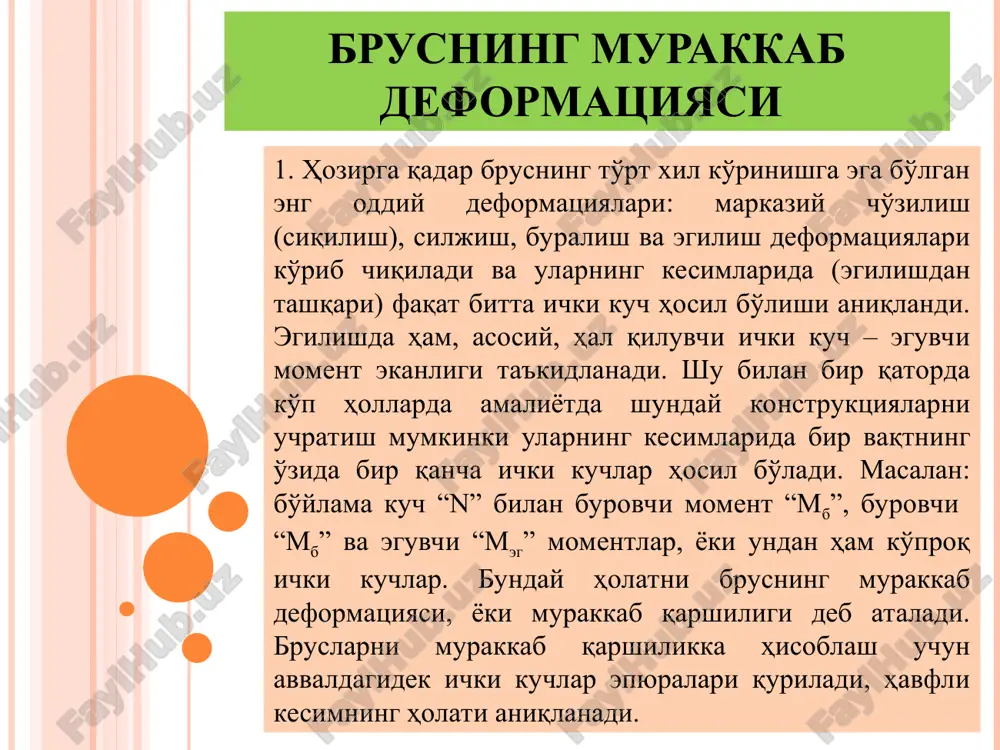

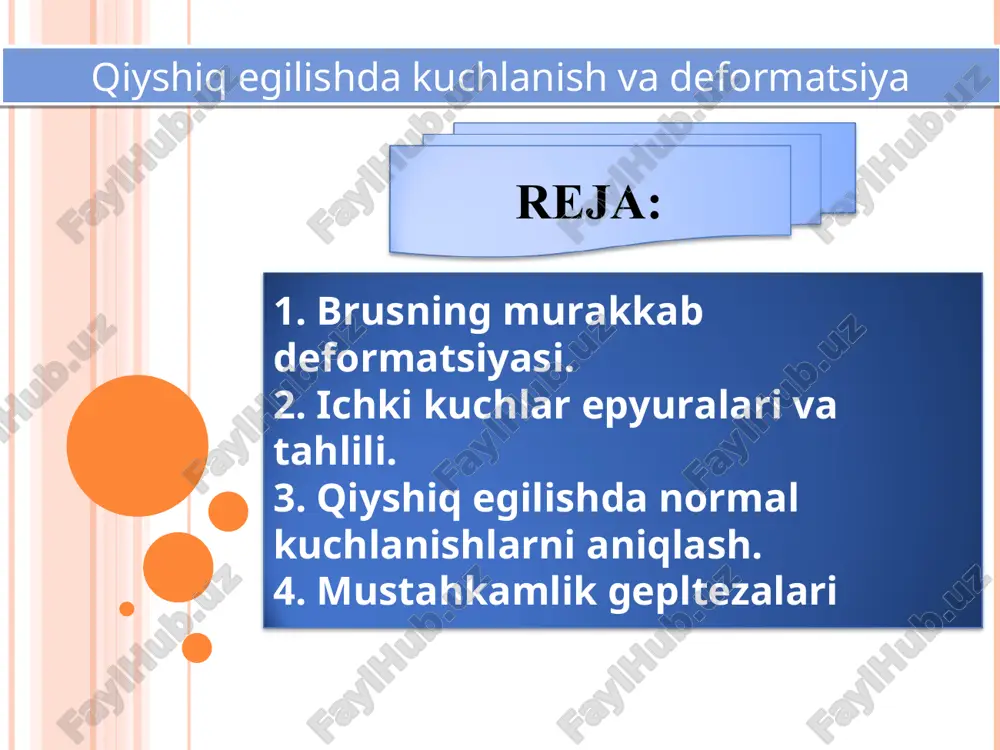

cho'zilish va siqilish deformatsiyasida uchraydigan statik noaniq masalalar. reja: qiyshiq egilishda kuchlanish va deformatsiya 1. brusning murakkab deformatsiyasi. 2. ichki kuchlar epyuralari va tahlili. 3. qiyshiq egilishda normal kuchlanishlarni aniqlash. 4. mustahkamlik gepltezalari reja: brusning murakkab deformatsiyasi 1. hozirga qadar brusning to'rt xil ko'rinishga ega bo'lgan eng oddiy deformatsiyalari: markaziy cho'zilish (siqilish), siljish, buralish va egilish deformatsiyalari ko'rib chiqiladi va ularning kesimlarida (egilishdan tashqari) faqat bitta ichki kuch hosil bo'lishi aniqlandi. egilishda ham, asosiy, hal qiluvchi ichki kuch – eguvchi moment ekanligi ta'kidlanadi. shu bilan bir qatorda ko'p hollarda amaliyotda shunday konstruktsiyalarni uchratish mumkinki ularning kesimlarida bir vaqtning o'zida bir qancha ichki kuchlar hosil bo'ladi. masalan: bo'ylama kuch “n” bilan burovchi moment “mb”, burovchi “mb” va eguvchi “meg” momentlar, yoki undan ham ko'proq ichki kuchlar. bunday holatni brusning murakkab deformatsiyasi, yoki murakkab qarshiligi deb ataladi. bruslarni murakkab qarshilikka hisoblash uchun avvaldagidek ichki kuchlar epyuralari quriladi, havfli kesimning holati aniqlanadi. 2. …

2 / 9

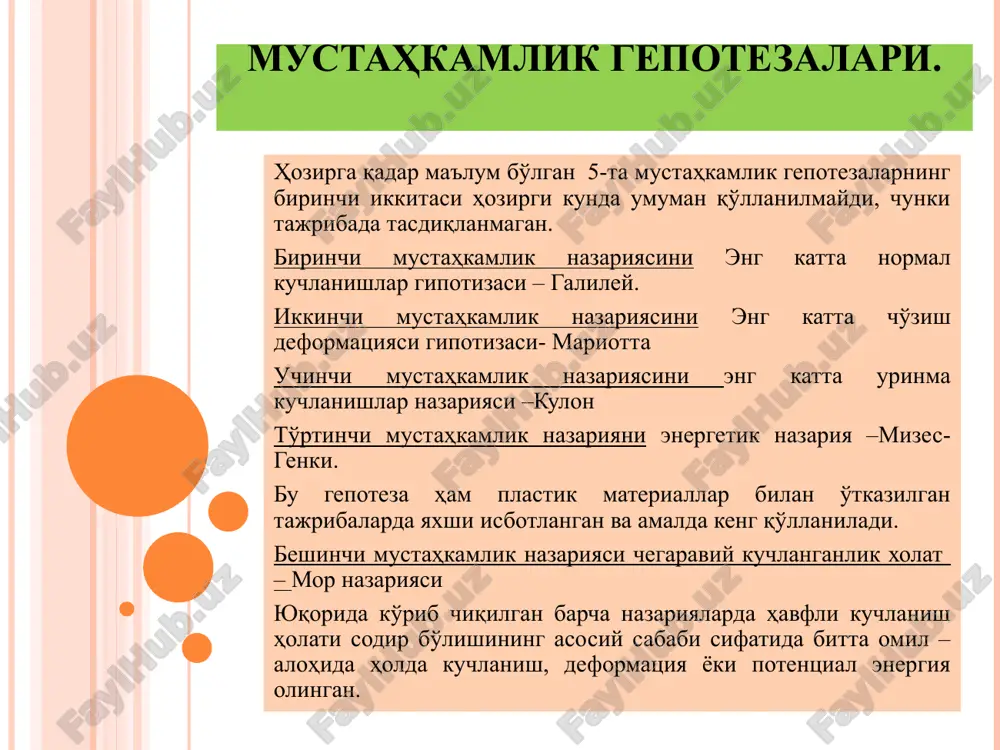

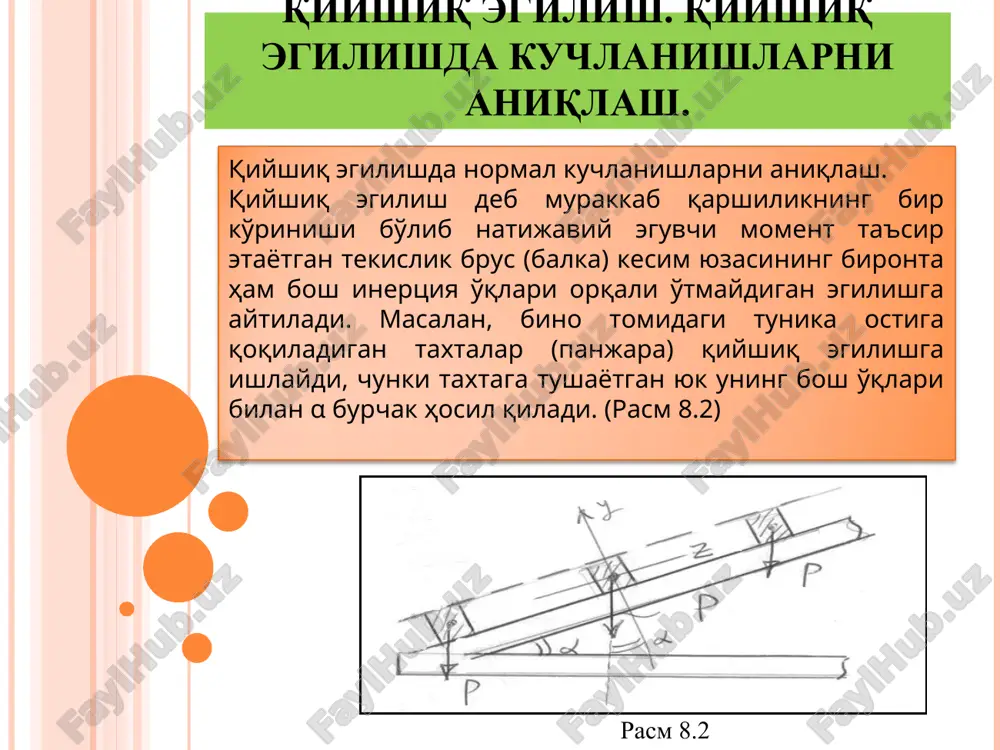

ya –mizes-genki. bu gepoteza ham plastik materiallar bilan o'tkazilgan tajribalarda yaxshi isbotlangan va amalda keng qo'llaniladi. beshinchi mustahkamlik nazariyasi chegaraviy kuchlanganlik xolat – mor nazariyasi yuqorida ko'rib chiqilgan barcha nazariyalarda havfli kuchlanish holati sodir bo'lishining asosiy sababi sifatida bitta omil – alohida holda kuchlanish, deformatsiya yoki potentsial energiya olingan. qiyshiq egilish. qiyshiq egilishda kuchlanishlarni aniqlash. rasm 8.2 qiyshiq egilishda normal kuchlanishlarni aniqlash. qiyshiq egilish deb murakkab qarshilikning bir ko'rinishi bo'lib natijaviy eguvchi moment ta'sir etayotgan tekislik brus (balka) kesim yuzasining bironta ham bosh inertsiya o'qlari orqali o'tmaydigan egilishga aytiladi. masalan, bino tomidagi tunika ostiga qoqiladigan taxtalar (panjara) qiyshiq egilishga ishlaydi, chunki taxtaga tushayotgan yuk uning bosh o'qlari bilan α burchak hosil qiladi. (rasm 8.2) bu holatdagi balkalarni mustahkamlikka hisoblash uchun avval havfli kesimdagi maksimal kuchlanishlar aniqlanishi lozim. buni bir uchi bilan qistirib mahkamlangan konsol balka misolida baajaramiz. (rasm.8.2) konsol uchiga qo'yilgan r kuchni koordinata o'qlari bo'yicha ikkita tashkil etuvchiga ajratamiz. …

3 / 9

sa balka kesimidagi kuchlanishlarning eng katta qiymati quyidagi: formula bilan aniqlanadi. (8.4) nazorat savollari 1. brusning murakkab deformatsiyasi qanday sodir bo'ladi? 2. oddiy deformatsiyadan murakkab deformatsiyaning nima farqi bor? 3. chiziqli, tekis va hajmiy kuchlanganlik holatlar qanday ta'riflanadi? 4. bosh normal va eng katta urinma kuchlanishlar qanday ta'riflanadi? 5. qanday holatlarda mustahkamlik nazariyalaridan foydalaniladi? e'tiboringiz uchun raxmat. þ ý ü = = a a psin p pcos p x y þ ý ü = × = = × = a a xsin p x p m xcos p x p m z y y z . . y y z z j z m j y m × ± × ± = s y y z z w m w m ± ± = min max s

4 / 9

qiyshiq egilishda kuchlanish va deformatsiya - Page 4

5 / 9

qiyshiq egilishda kuchlanish va deformatsiya - Page 5
