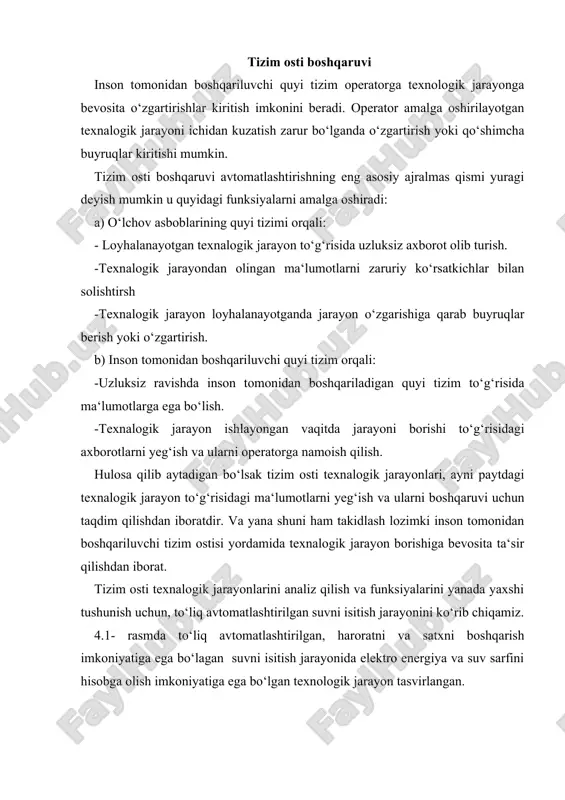

1522742141_70636.doc inson tomonidan boshqariluvchi quyi tizimlar reja: 1. tizim osti boshqaruvi. 2. instrumental quyi tizim. 3. inson boshqaruvidagi quyi tizim. tizim osti boshqaruvi inson tomonidan boshqariluvchi quyi tizim operatorga texnologik jarayonga bevosita o‘zgartirishlar kiritish imkonini beradi. operator amalga oshirilayotgan texnalogik jarayoni ichidan kuzatish zarur bo‘lganda o‘zgartirish yoki qo‘shimcha buyruqlar kiritishi mumkin. tizim osti boshqaruvi avtomatlashtirishning eng asosiy ajralmas qismi yuragi deyish mumkin u quyidagi funksiyalarni amalga oshiradi: a) o‘lchov asboblarining quyi tizimi orqali: - loyhalanayotgan texnalogik jarayon to‘g‘risida uzluksiz axborot olib turish. -texnalogik jarayondan olingan ma‘lumotlarni zaruriy ko‘rsatkichlar bilan solishtirsh -texnalogik jarayon loyhalanayotganda jarayon o‘zgarishiga qarab buyruqlar berish yoki o‘zgartirish. b) inson tomonidan boshqariluvchi quyi tizim orqali: -uzluksiz ravishda inson tomonidan boshqariladigan quyi tizim to‘g‘risida ma‘lumotlarga ega bo‘lish. -texnalogik jarayon ishlayongan vaqitda jarayoni borishi to‘g‘risidagi axborotlarni yeg‘ish va ularni operatorga namoish qilish. hulosa qilib aytadigan bo‘lsak tizim osti texnalogik jarayonlari, ayni paytdagi texnalogik jarayon to‘g‘risidagi ma‘lumotlarni yeg‘ish va ularni boshqaruvi …

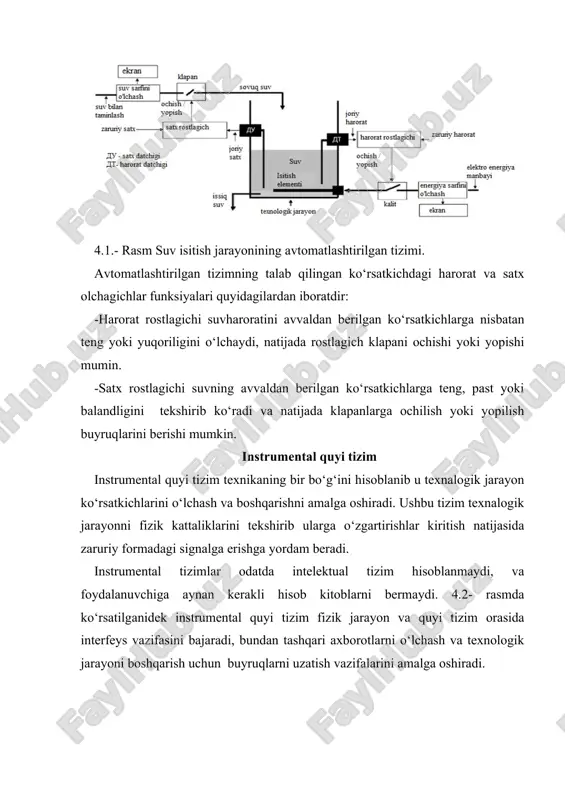

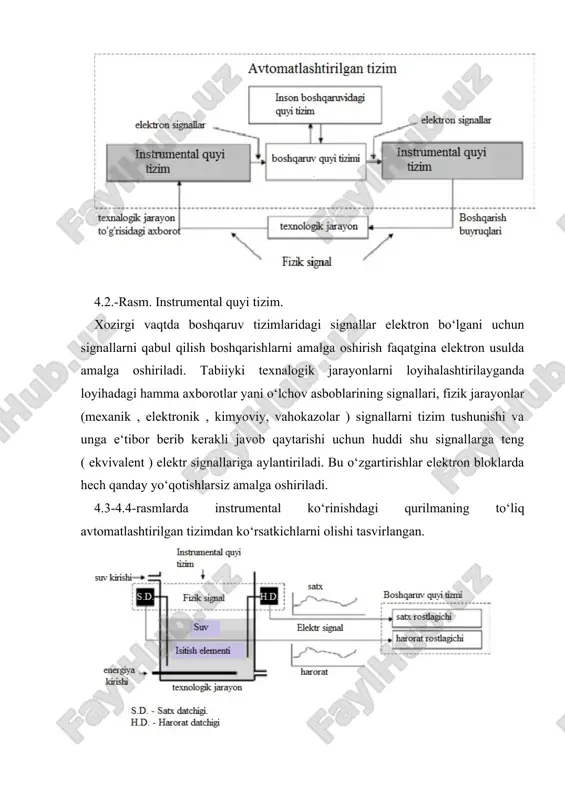

zimning talab qilingan ko‘rsatkichdagi harorat va satx olchagichlar funksiyalari quyidagilardan iboratdir: -harorat rostlagichi suvharoratini avvaldan berilgan ko‘rsatkichlarga nisbatan teng yoki yuqoriligini o‘lchaydi, natijada rostlagich klapani ochishi yoki yopishi mumin. -satx rostlagichi suvning avvaldan berilgan ko‘rsatkichlarga teng, past yoki balandligini tekshirib ko‘radi va natijada klapanlarga ochilish yoki yopilish buyruqlarini berishi mumkin. instrumental quyi tizim instrumental quyi tizim texnikaning bir bo‘g‘ini hisoblanib u texnalogik jarayon ko‘rsatkichlarini o‘lchash va boshqarishni amalga oshiradi. ushbu tizim texnalogik jarayonni fizik kattaliklarini tekshirib ularga o‘zgartirishlar kiritish natijasida zaruriy formadagi signalga erishga yordam beradi. instrumental tizimlar odatda intelektual tizim hisoblanmaydi, va foydalanuvchiga aynan kerakli hisob kitoblarni bermaydi. 4.2- rasmda ko‘rsatilganidek instrumental quyi tizim fizik jarayon va quyi tizim orasida interfeys vazifasini bajaradi, bundan tashqari axborotlarni o‘lchash va texnologik jarayoni boshqarish uchun buyruqlarni uzatish vazifalarini amalga oshiradi. 4.2.-rasm. instrumental quyi tizim. xozirgi vaqtda boshqaruv tizimlaridagi signallar elektron bo‘lgani uchun signallarni qabul qilish boshqarishlarni amalga oshirish faqatgina elektron usulda amalga …

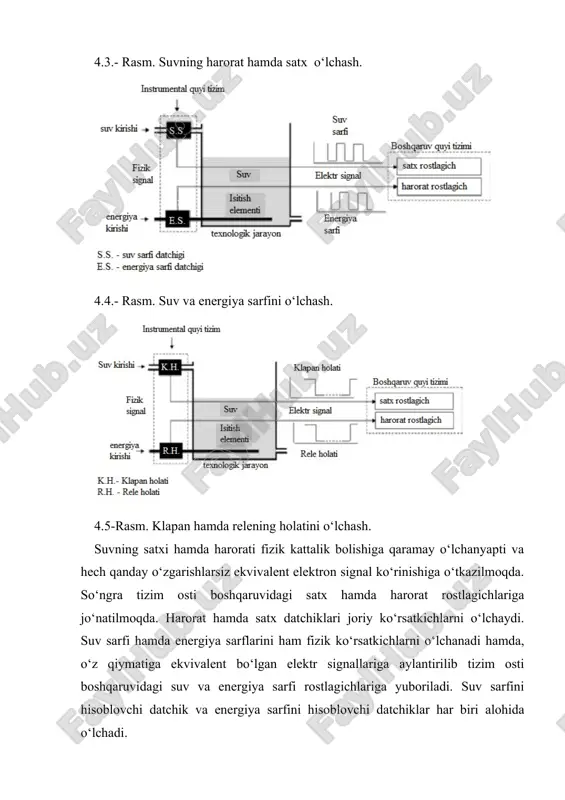

ya sarfini o‘lchash. 4.5-rasm. klapan hamda relening holatini o‘lchash. suvning satxi hamda harorati fizik kattalik bolishiga qaramay o‘lchanyapti va hech qanday o‘zgarishlarsiz ekvivalent elektron signal ko‘rinishiga o‘tkazilmoqda. so‘ngra tizim osti boshqaruvidagi satx hamda harorat rostlagichlariga jo‘natilmoqda. harorat hamda satx datchiklari joriy ko‘rsatkichlarni o‘lchaydi. suv sarfi hamda energiya sarflarini ham fizik ko‘rsatkichlarni o‘lchanadi hamda, o‘z qiymatiga ekvivalent bo‘lgan elektr signallariga aylantirilib tizim osti boshqaruvidagi suv va energiya sarfi rostlagichlariga yuboriladi. suv sarfini hisoblovchi datchik va energiya sarfini hisoblovchi datchiklar har biri alohida o‘lchadi. klapan hamda relelarning holati bilvosita o‘lchanadi, yani suv quvirida suv bor yoki yo‘qligiga qarab relening holati esa linyadaga elektr energiyaning bor yoki yo‘qligiga qarab. (klapanning ochiq/yopiq yoki relening o‘chiq/ yoqig‘ holatlariga qarab). bu natijalar o‘z qiymatiga teng ekvivalent bo‘lgan elektr signallariga aylantiriladi va tizim osti boshqaruvidagi tegishli rostlagichlarga jo‘natiladi. texnalogik jarayon faqat fizik signallarni qabul qilgani uchun elektron signallar tizim osti jarayonida( fizik , kimyoviy , mexanik va …

elektroenergiya oqimi boshqariladi. 4. 6-rasm. boshqaruv buyruqlarini jo‘natish. inson boshqaruvidagi quyi tizim inson boshqaruvidagi quyi tizim shuningdek inson – mashina interfeysi deb ham nomlanadi. inson – mashina interfeysi yoki inson – tizim interfeysi, operator yoki foydalanuvchi bilan texnologik jarayon bog‘liqligini taminlovchi vositadir. 4.7- rasmda ko‘rsatilganidek inson boshqaruvidagi quyi tizim intefeysi fizik jarayon bilan operator o‘rtasida muloqotni boshqaruv tizi osti jarayoni orqali amalga oshirib beradi. buning natijasida operator butun texnalogik jarayonni boshqarish imkoniyatiga ega bo‘ladi. bu yerda inson boshqaruvidagi quyi tizim va boshqaruvning quyi tizimi orasidagi bog‘liqlikni amalga oshirish uchun xech qanday alohida bog‘lovchi qurilmaga hojat yo‘q. (instrumental quyi tizim va boshqaruv quyi tizimi bundan mustasno). inson boshqaruvidagi quyi tizim va boshqaruv quyi tizimi interfeyslari elektron signal hosil qilib axborot almashinadi va shuning uchun o‘zaro qiyinchiliklarsiz axborot almashadi. 4.7.-rasm. inson – mashina tizim osti interfeysi. 4.8.-rasmda kundalik turmushimizda uchratishimiz mumkin bo‘lgan inson boshqaruvidagi tizimlarni ko‘rishimiz mumkin. 4.8.-rasm. inson – mashina interfeysiga …

ayonini operator pulti yoki inson boshqaruvi intrfeysi tasvirlangan. boshqaruv paneli operatorga texnalogik jarayonni boshqarishda quyidagi qulayliklarni beradi: -texnalogik jarayonadagi suvning harorati va satxini , ayni paytdagi suvning va energiya sarfini ifodalaydi. bundan tashqari ayni vaqtdagi klapan va avtomatik relelarnig holatini ham ko‘rsatib turadi. -suv haroratining va satxini avvaldan belgilab qoyish. -klapanlar va relelarni boshqarish (ochilib / yopilish). 4.9.- rasm. suv isitish texnalogik jarayonida operatorning boshqarish paneli. tizim osti boshqaruvi texnalogik jarayoni borishi nazorat qiluvchi boshqaruvci, kuzatuvchi qurilma yoki mexanizm bo‘lib uning asosiy vazifasi texnalogik jarayon borishida uni boshqarib o‘zgartirishlar kiritib kutilgan natija olishdan iboratdir. tizim osti boshqaruvi intelektual qurilma bo‘lib texnalogik jarayon vaqtida qarorlar qabul qilishga qodir. 4.10- rasmda ko‘rsatilganidek tizim osti boshqaruvi avtomatlashtirish jarayoninig markazi (yuragi) hisoblanib butun texnalogik jarayonni yani instrumental tizim osti boshqaruvi, inson quyi tizim boshqaruvi va avtomatlashtirishning funksiyalarini boshqarib turadi. 4.10.-rasm tizim osti boshqaruvi. tizim osti boshqaruvi funksional vazifalarni bajarib quyidagi ketmaketlikdagi operatsiyalarni bajaradi. -axborotlarni …
