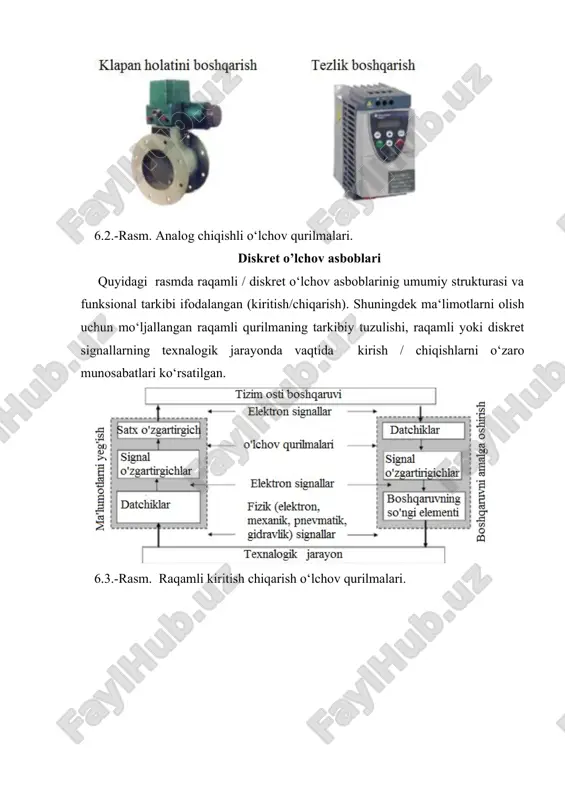

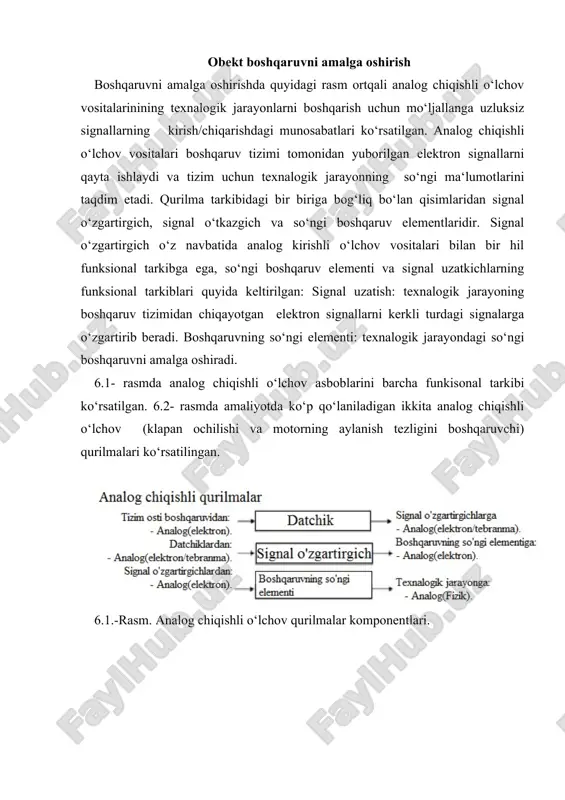

1522742688_70642.doc obekt boshqaruvida qo’llaniladigan maxsus o’lchov asboblari reja: 1. obekt boshqaruvni amalga oshirish. 2. raqamli, diskret o‟lchov asboblari. obekt boshqaruvni amalga oshirish boshqaruvni amalga oshirishda quyidagi rasm ortqali analog chiqishli o‘lchov vositalarinining texnalogik jarayonlarni boshqarish uchun mo‘ljallanga uzluksiz signallarning kirish/chiqarishdagi munosabatlari ko‘rsatilgan. analog chiqishli o‘lchov vositalari boshqaruv tizimi tomonidan yuborilgan elektron signallarni qayta ishlaydi va tizim uchun texnalogik jarayonning so‘ngi ma‘lumotlarini taqdim etadi. qurilma tarkibidagi bir biriga bog‘liq bo‘lan qisimlaridan signal o‘zgartirgich, signal o‘tkazgich va so‘ngi boshqaruv elementlaridir. signal o‘zgartirgich o‘z navbatida analog kirishli o‘lchov vositalari bilan bir hil funksional tarkibga ega, so‘ngi boshqaruv elementi va signal uzatkichlarning funksional tarkiblari quyida keltirilgan: signal uzatish: texnalogik jarayoning boshqaruv tizimidan chiqayotgan elektron signallarni kerkli turdagi signalarga o‘zgartirib beradi. boshqaruvning so‘ngi elementi: texnalogik jarayondagi so‘ngi boshqaruvni amalga oshiradi. 6.1- rasmda analog chiqishli o‘lchov asboblarini barcha funkisonal tarkibi ko‘rsatilgan. 6.2- rasmda amaliyotda ko‘p qo‘laniladigan ikkita analog chiqishli o‘lchov (klapan ochilishi va motorning aylanish tezligini …

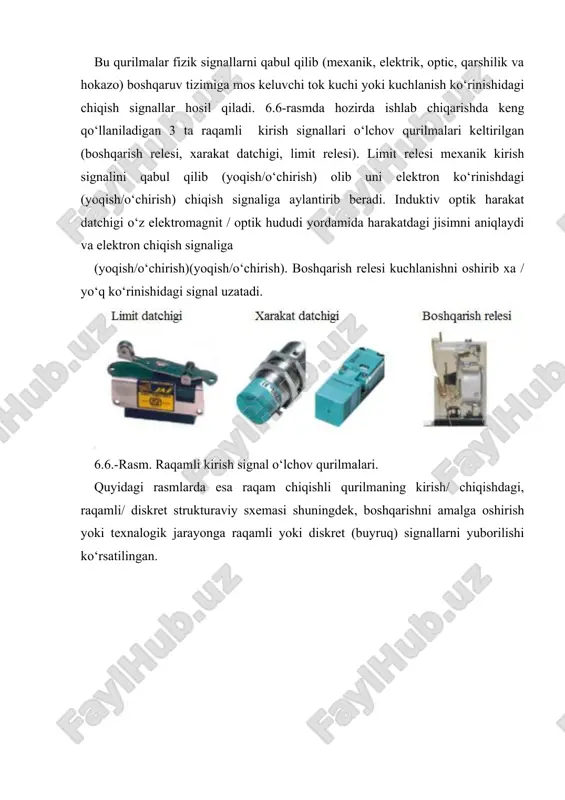

‘lchov qurilmalari signallarning kiritish/chiqarish bog‘liqlikligi. raqamli kiritish o‘lchov qurilmalari texnalogik jarayon vaqtida hosil bo‘lgan fizik signallarni qayta ishlaydi va boshqaruv tizimiga tushunarli holatga o‘tkazib beradi. qurilmaninng tarkibiga datchik, signal o‘zgartirgich, satx o‘zgartirgichlar kiradi. ishlash jarayonida datchik va signal o‘zgartirigichlarni vazifalari o‘zgarmay satx o‘zgartirgichning vasfasi chiqishdagi elektron signal o‘zgarishi (mavjud yoki mavjud bo‘lmagan ) holatlarda, kirish signali o‘zgarish (mavjud yoki mavjud emasligi) bilan boshqarish tizimining talablariga mos ravishda qayta ishlanadi. 6.5-rasmda raqamli kiritish signalli o‘lchov qurilmalarining funksional tasviri ko‘rsatilgan. 6.5.-rasm. raqamli kiritishli o‘lchov qurilmasi komponentlari. bu qurilmalar fizik signallarni qabul qilib (mexanik, elektrik, optic, qarshilik va hokazo) boshqaruv tizimiga mos keluvchi tok kuchi yoki kuchlanish ko‘rinishidagi chiqish signallar hosil qiladi. 6.6-rasmda hozirda ishlab chiqarishda keng qo‘llaniladigan 3 ta raqamli kirish signallari o‘lchov qurilmalari keltirilgan (boshqarish relesi, xarakat datchigi, limit relesi). limit relesi mexanik kirish signalini qabul qilib (yoqish/o‘chirish) olib uni elektron ko‘rinishdagi (yoqish/o‘chirish) chiqish signaliga aylantirib beradi. induktiv optik harakat datchigi …

ik jarayonga moslaydi. qurilmaning tarkibiy qisimlariga signal o‘tkazgich, signal o‘zgartirgich va boshqaruvning so‘ngi elemntlari mansub. 6.7-rasmda raqamli chiqarish qurilmasining funksional sxemasi ko‘rsatilingan . 6.7.- rasm. raqamli chiqarish qurilmasining funksional sxemasi qo'shimcha adabiyotlar 1. kodirov a.a. paxta tozalash va to‗qimachilik sanoati korxonalari jarayonlarini avtomatlashtirish. –toshkent. ttesi, 2011. 2. pod red. k.a. pupkova. metodi klassicheskoy i sovremennoy teorii avtomaticheskogo upravleniya uchebnik. tom 1-5. - m.: mgtu im. baumana, 2004. 3. vlasov k.p. teoriya avtomaticheskogo upravleniy. ucheb. posobiye. 4. xarkov. izd-vo gumanitarniy sentr, 2007. � dr.kls sharma ―overview of industial process automation‖ , india, 2011.
