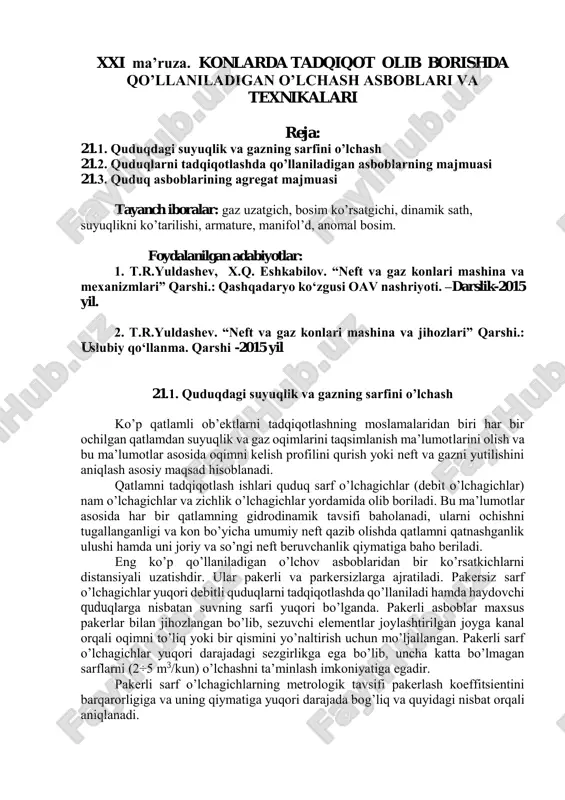

xxi ma’ruza. konlarda tadqiqot olib borishda qo’llaniladigan o’lchash asboblari va texnikalari reja: 21.1. quduqdagi suyuqlik va gazning sarfini o’lchash 21.2. quduqlarni tadqiqotlashda qo’llaniladigan asboblarning majmuasi 21.3. quduq asboblarining agregat majmuasi tayanch iboralar: gaz uzatgich, bosim ko’rsatgichi, dinamik sath, suyuqlikni ko’tarilishi, armature, manifol’d, anomal bosim. foydalanilgan adabiyotlar: 1. t.r.yuldashev, x.q. eshkabilov. “neft va gaz konlari mashina va mexanizmlari” qarshi.: qashqadaryo ko‘zgusi oav nashriyoti. –darslik-2015 yil. 2. t.r.yuldashev. “neft va gaz konlari mashina va jihozlari” qarshi.: uslubiy qo‘llanma. qarshi -2015 yil 21.1. quduqdagi suyuqlik va gazning sarfini o’lchash ko’p qatlamli ob’ektlarni tadqiqotlashning moslamalaridan biri har bir ochilgan qatlamdan suyuqlik va gaz oqimlarini taqsimlanish ma’lumotlarini olish va bu ma’lumotlar asosida oqimni kelish profilini qurish yoki neft va gazni yutilishini aniqlash asosiy maqsad hisoblanadi. qatlamni tadqiqotlash ishlari quduq sarf o’lchagichlar (debit o’lchagichlar) nam o’lchagichlar va zichlik o’lchagichlar yordamida olib boriladi. bu ma’lumotlar asosida har bir qatlamning gidrodinamik tavsifi baholanadi, ularni ochishni tugallanganligi va kon …

2 / 13

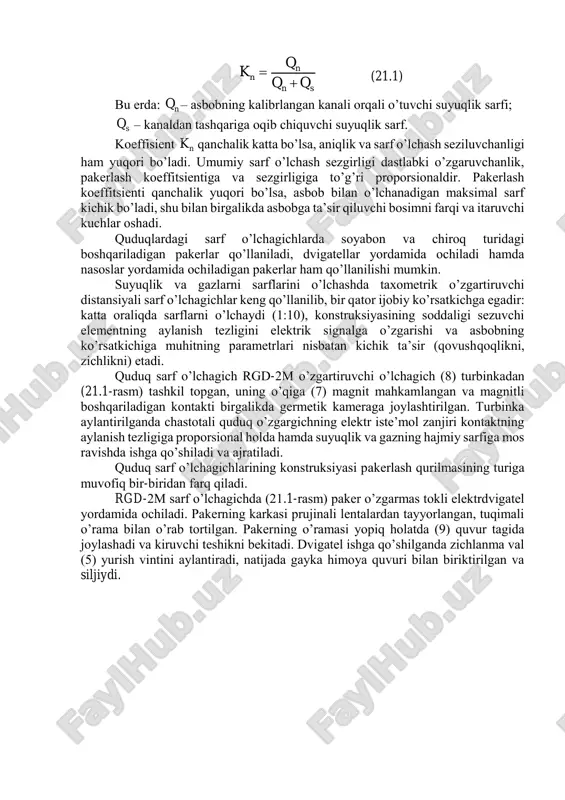

atiga egadir. pakerli sarf o’lchagichlarning metrologik tavsifi pakerlash koeffitsientini barqarorligiga va uning qiymatiga yuqori darajada bog’liq va quyidagi nisbat orqali aniqlanadi. sn n n qq q k   (21.1) bu erda: nq – asbobning kalibrlangan kanali orqali o’tuvchi suyuqlik sarfi; sq – kanaldan tashqariga oqib chiquvchi suyuqlik sarf. koeffisient nk qanchalik katta bo’lsa, aniqlik va sarf o’lchash seziluvchanligi ham yuqori bo’ladi. umumiy sarf o’lchash sezgirligi dastlabki o’zgaruvchanlik, pakerlash koeffitsientiga va sezgirligiga to’g’ri proporsionaldir. pakerlash koeffitsienti qanchalik yuqori bo’lsa, asbob bilan o’lchanadigan maksimal sarf kichik bo’ladi, shu bilan birgalikda asbobga ta’sir qiluvchi bosimni farqi va itaruvchi kuchlar oshadi. quduqlardagi sarf o’lchagichlarda soyabon va chiroq turidagi boshqariladigan pakerlar qo’llaniladi, dvigatellar yordamida ochiladi hamda nasoslar yordamida ochiladigan pakerlar ham qo’llanilishi mumkin. suyuqlik va gazlarni sarflarini o’lchashda taxometrik o’zgartiruvchi distansiyali sarf o’lchagichlar keng qo’llanilib, bir qator ijobiy ko’rsatkichga egadir: katta oraliqda sarflarni o’lchaydi (1:10), konstruksiyasining soddaligi sezuvchi elementning aylanish tezligini elektrik signalga o’zgarishi …

3 / 13

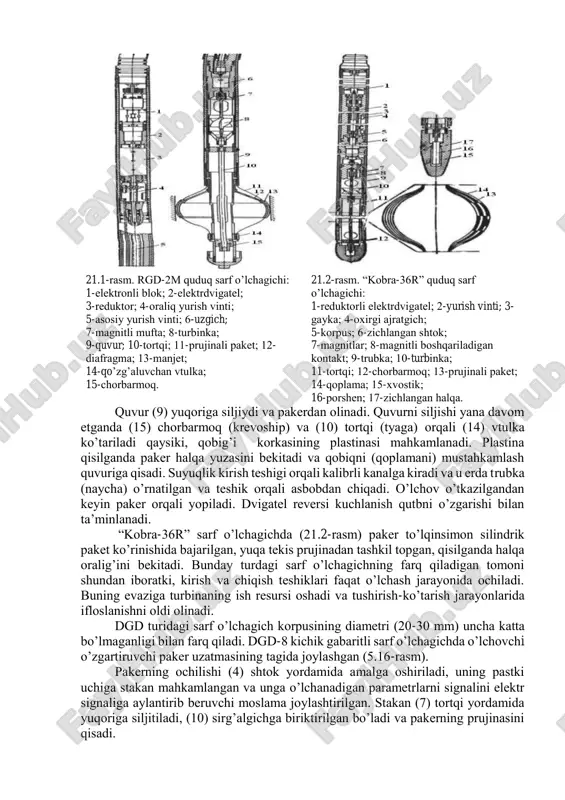

ochiladi. pakerning karkasi prujinali lentalardan tayyorlangan, tuqimali o’rama bilan o’rab tortilgan. pakerning o’ramasi yopiq holatda (9) quvur tagida joylashadi va kiruvchi teshikni bekitadi. dvigatel ishga qo’shilganda zichlanma val (5) yurish vintini aylantiradi, natijada gayka himoya quvuri bilan biriktirilgan va siljiydi. 21.1-rasm. rgd-2m quduq sarf o’lchagichi: 1-elektronli blok; 2-elektrdvigatel; 3-reduktor; 4-oraliq yurish vinti; 5-asosiy yurish vinti; 6-uzgich; 7-magnitli mufta; 8-turbinka; 9-quvur; 10-tortqi; 11-prujinali paket; 12- diafragma; 13-manjet; 14-qo’zg’aluvchan vtulka; 15-chorbarmoq. 21.2-rasm. “kobra-36r” quduq sarf o’lchagichi: 1-reduktorli elektrdvigatel; 2-yurish vinti; 3- gayka; 4-oxirgi ajratgich; 5-korpus; 6-zichlangan shtok; 7-magnitlar; 8-magnitli boshqariladigan kontakt; 9-trubka; 10-turbinka; 11-tortqi; 12-chorbarmoq; 13-prujinali paket; 14-qoplama; 15-xvostik; 16-porshen; 17-zichlangan halqa. quvur (9) yuqoriga siljiydi va pakerdan olinadi. quvurni siljishi yana davom etganda (15) chorbarmoq (krevoship) va (10) tortqi (tyaga) orqali (14) vtulka ko’tariladi qaysiki, qobig’i korkasining plastinasi mahkamlanadi. plastina qisilganda paker halqa yuzasini bekitadi va qobiqni (qoplamani) mustahkamlash quvuriga qisadi. suyuqlik kirish teshigi orqali kalibrli kanalga kiradi va u erda …

4 / 13

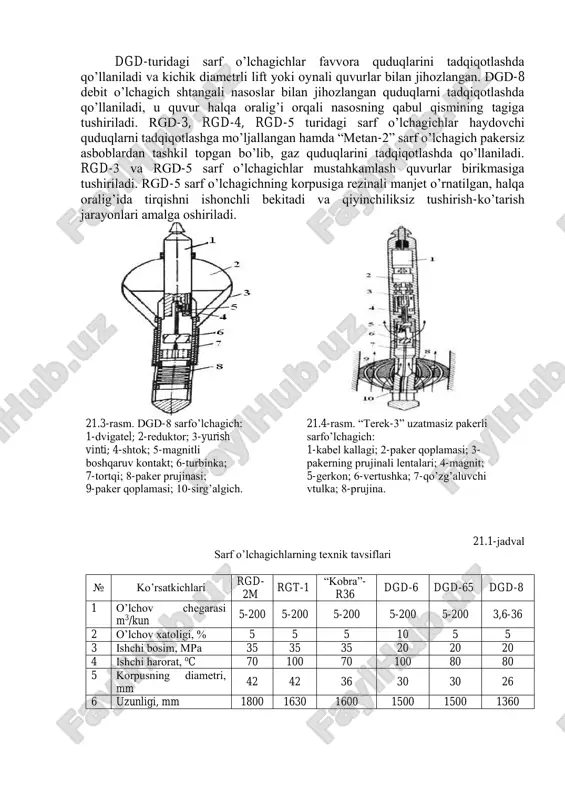

mm) uncha katta bo’lmaganligi bilan farq qiladi. dgd-8 kichik gabaritli sarf o’lchagichda o’lchovchi o’zgartiruvchi paker uzatmasining tagida joylashgan (5.16-rasm). pakerning ochilishi (4) shtok yordamida amalga oshiriladi, uning pastki uchiga stakan mahkamlangan va unga o’lchanadigan parametrlarni signalini elektr signaliga aylantirib beruvchi moslama joylashtirilgan. stakan (7) tortqi yordamida yuqoriga siljitiladi, (10) sirg’algichga biriktirilgan bo’ladi va pakerning prujinasini qisadi. dgd-turidagi sarf o’lchagichlar favvora quduqlarini tadqiqotlashda qo’llaniladi va kichik diametrli lift yoki oynali quvurlar bilan jihozlangan. dgd-8 debit o’lchagich shtangali nasoslar bilan jihozlangan quduqlarni tadqiqotlashda qo’llaniladi, u quvur halqa oralig’i orqali nasosning qabul qismining tagiga tushiriladi. rgd-3, rgd-4, rgd-5 turidagi sarf o’lchagichlar haydovchi quduqlarni tadqiqotlashga mo’ljallangan hamda “metan-2” sarf o’lchagich pakersiz asboblardan tashkil topgan bo’lib, gaz quduqlarini tadqiqotlashda qo’llaniladi. rgd-3 va rgd-5 sarf o’lchagichlar mustahkamlash quvurlar birikmasiga tushiriladi. rgd-5 sarf o’lchagichning korpusiga rezinali manjet o’rnatilgan, halqa oralig’ida tirqishni ishonchli bekitadi va qiyinchiliksiz tushirish-ko’tarish jarayonlari amalga oshiriladi. 21.3-rasm. dgd-8 sarfo’lchagich: 1-dvigatel; 2-reduktor; 3-yurish vinti; 4-shtok; …

5 / 13

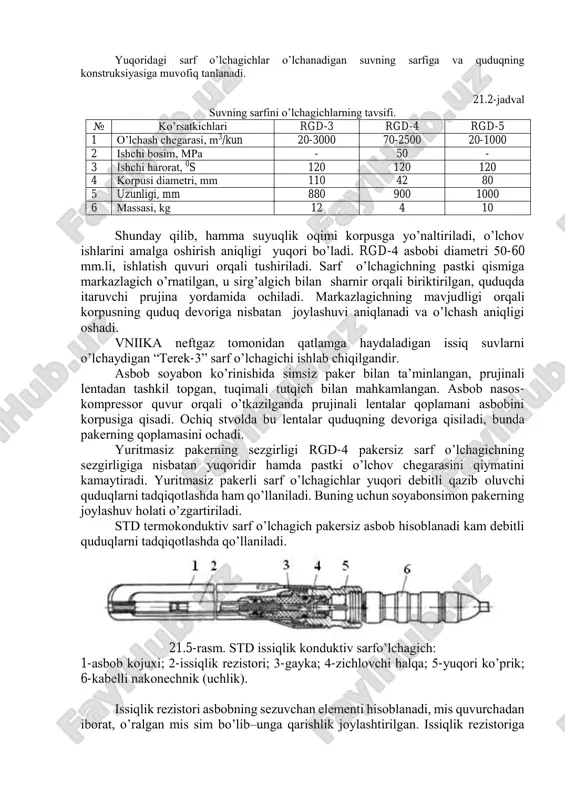

42 42 36 30 30 26 6 uzunligi, mm 1800 1630 1600 1500 1500 1360 yuqoridagi sarf o’lchagichlar o’lchanadigan suvning sarfiga va quduqning konstruksiyasiga muvofiq tanlanadi. 21.2-jadval suvning sarfini o’lchagichlarning tavsifi. № ko’rsatkichlari rgd-3 rgd-4 rgd-5 1 o’lchash chegarasi, m3/kun 20-3000 70-2500 20-1000 2 ishchi bosim, mpa - 50 - 3 ishchi harorat, 0s 120 120 120 4 korpusi diametri, mm 110 42 80 5 uzunligi, mm 880 900 1000 6 massasi, kg 12 4 10 shunday qilib, hamma suyuqlik oqimi korpusga yo’naltiriladi, o’lchov ishlarini amalga oshirish aniqligi yuqori bo’ladi. rgd-4 asbobi diametri 50-60 mm.li, ishlatish quvuri orqali tushiriladi. sarf o’lchagichning pastki qismiga markazlagich o’rnatilgan, u sirg’algich bilan sharnir orqali biriktirilgan, quduqda itaruvchi prujina yordamida ochiladi. markazlagichning mavjudligi orqali korpusning quduq devoriga nisbatan joylashuvi aniqlanadi va o’lchash aniqligi oshadi. vniika neftgaz tomonidan qatlamga haydaladigan issiq suvlarni o’lchaydigan “terek-3” sarf o’lchagichi ishlab chiqilgandir. asbob soyabon ko’rinishida simsiz paker bilan ta’minlangan, prujinali …
