o‘zbekiston respublikasi ~ 1 ~ 05 ma’ruza parametrik o’zgartgichlar reja: 1. induktiv - sig’imli o‘zgartgichlar (iso’), asosiy sxemalari, xususiyatlari va tashqi tavsiflari. 2. induktiv sig’imli o‘zgartgichlarni energiya tejaydigan elektr texnikaviy qurilmalarda boshqariluvchi tok manbai sifatida energiya tejaydigan elektr texnikaviy qurilmalarda qo‘llanish doirasi. 1. induktiv sig’imli o’zgartgichlar (iso’). parametrik o’zgartgichlarda o’lchanayotgan kattalik quyidagi elektrik parametrlarga ─ aktiv qarshilik r, induktivlik l, o’zaro induktivlik m, sig’im c-larga o’zgartiriladi va ular o’rtasida funktsional bog’liqlik bo’ladi. parametrik o’zgartgichlardan foydalanilganda qo’shimcha oziqlantirish manbai zarur. parametrik o’zgartgichlar tuzilishi, mo’ljallanishi va qo’llanilish sohasi bo’yicha turlicha. parametrik o’zgartgichlarga reostatli, termoqarshiliklar, tenzometrik, sig’imli, induktivli va boshqa o’zgartgichlar kiradi. parametrik o’zgartgichlar tashqi manbadan tushayotgan energiya oqimini boshqaradi va ikkita rejimdan birida ishlashi mumkin. birinchi rejimda o’zgartgich o’zgarmas tok yoki kuchlanish rostlagichi hisoblanadi. parametrik o’zgartgichlar odatda favqulodda yuqori konstruktiv asillikka ega bo’lgan (koaksial yoki hajmli) rezonatorlardan foydalaniladigan o’ta yuqori chastotali diapazonlarda qo’llaniladi. parametrik o’zgartgichlarning elektr parametrlarini ko’prikli usullarda va logometrlar bilan …

2 / 4

ichlari tok bo’yicha kritik musbat teskari bog’lanishli sxema asosida yig’ilgan bo’lib, kuch- lanishning qiymati o’zgargan holda yuklagichdagi tokning qiymati o’zgarmay qolib, bu o’zgartgich tok manbai vazifasini bajaradi (1-rasm), bu bir fazali tok manbai sxemasi. nazariy jihatdan qaraganda ideal tok manbaining tok qiymati uning klemmalaridagi kuchlanish o’zgarishiga bog’liq emas. ideal tok manbaining ichki qarshiligi cheksiz katta deb faraz qilinadi, shu sabab manbaning klemmalaridagi kuchlanish tashqi zanjir parametrlariga bog’liq bo’lgani holda manba tok (qiymat)iga ta’sir etmaydi. sodda va ishonchli tok manbai kuchlanish rezonansi bo’yicha sozlangan induktiv- sig’imli tok manbaining ishlash rejimi kirxgof tenglamalari tizimi bilan ifodalanadi. ~ 2 ~ tenglamalar tizimini iyukga nisbatan yechganimizda 1-rasm. eng sodda tok manbai sxemasi 2-rasm. eng sodda tok manbaining vektor diagrammasi ifodani hosil qilamiz. zl = jxl, zs = jxs va zl = xs ─ xr ligini hisobga olganimizda (02) tenglamani ko’rinishda yozamiz. bunday tok manbai (tm)larning afzalligi soddaligida. kamchiligi esa yuklagich sifatida tok manbaiga to’g’rilagich …

3 / 4

orlarning rezonans qarshiliklari qiymatlari. isu-larning asosiy sxemalari, xususiyatlari va tashqi tavsiflari. (03) formulada yuklama toki iyukning o’zgarmasligi ko’rinib turibdi. yuklama tokining qiymati zyuk va uyuk =iyukzyuk larga bog’liq bo’lmaydi. uyuk ning ixtiyoriy qiymati uchun induktiv-sig’imli tok manbaining vektor diagrammasi 2-rasmda tasvirlanganidek ko’rinishga ega bo’ladi. bunday tok manbalarining afzalligi soddaligida. kamchiligi esa yuklagich sifatida tok manbaiga to’g’rilagich orqali o’zgarmas tok motori ulanganida o’zgarmas tok qiymatining doimiyligi buziladi. bir fazali tok manbalarining kamchiliklaridan biri uzlukli tok rejimining mavjudligi va uning yuklagichga ta’siridir. bu kamchilikni yo’qotish uchun tok ko’p fazali manbalari sxemalari qo’llaniladi 3-rasm). uch fazali tok manbaining ish rejimlarini aniqlash uchun biror-bir fazasi uchun kirxgof tenglamasini tuzish kifoyadir va bu tenglamalar tizimi ~ 3 ~ 3-rasm. uch fazali tok manbaining sxemasi. 4-rasm. uch fazali tok manbaining vektor diagrammasi (01) ko’rinishda bo’lib, iyukga nisbatan yechimi ifodasini soddalashtiramiz va mos o’zgarishlardan so’ng rl= 0 bo’lgan holat uchun (04) ifodani hosil qilamiz, bu yerda ul …

4 / 4

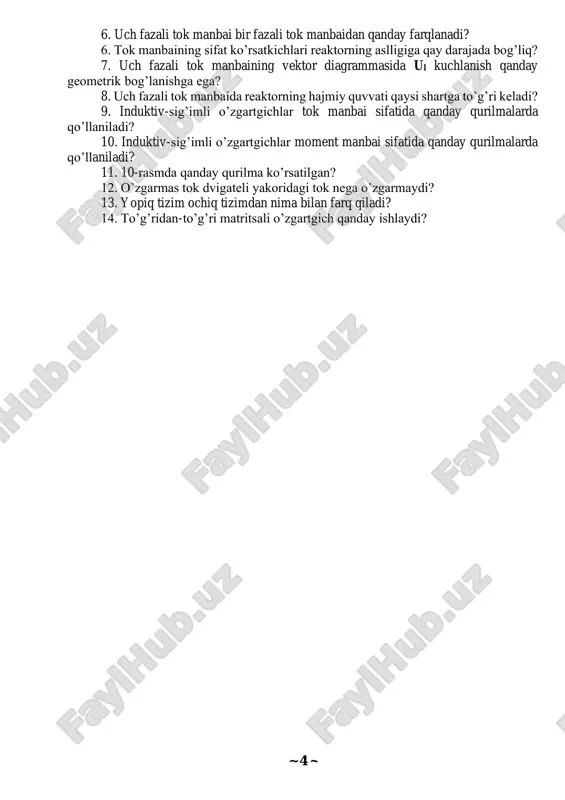

rtgichlarda qaysi kattaliklar o’zgartiriladi? 2. parametrik o’zgartgichlarda qanday chastota diapazonlarida ishlatiladi? 3. parametrik o’zgartgichlarning elektr parametrlari qanday o’lchanadi? 4. bir fazali tok manbai sxemasini chizib ko’rsating. 5. bir fazali tok manbaining asosiy kamchiligi nima? ~ 4 ~ 6. uch fazali tok manbai bir fazali tok manbaidan qanday farqlanadi? 6. tok manbaining sifat ko’rsatkichlari reaktorning aslligiga qay darajada bog’liq? 7. uch fazali tok manbaining vektor diagrammasida ul kuchlanish qanday geometrik bog’lanishga ega? 8. uch fazali tok manbaida reaktorning hajmiy quvvati qaysi shartga to’g’ri keladi? 9. induktiv-sig’imli o’zgartgichlar tok manbai sifatida qanday qurilmalarda qo’llaniladi? 10. induktiv-sig’imli o’zgartgichlar moment manbai sifatida qanday qurilmalarda qo’llaniladi? 11. 10-rasmda qanday qurilma ko’rsatilgan? 12. o’zgarmas tok dvigateli yakoridagi tok nega o’zgarmaydi? 13. yopiq tizim ochiq tizimdan nima bilan farq qiladi? 14. to’g’ridan-to’g’ri matritsali o’zgartgich qanday ishlaydi?
