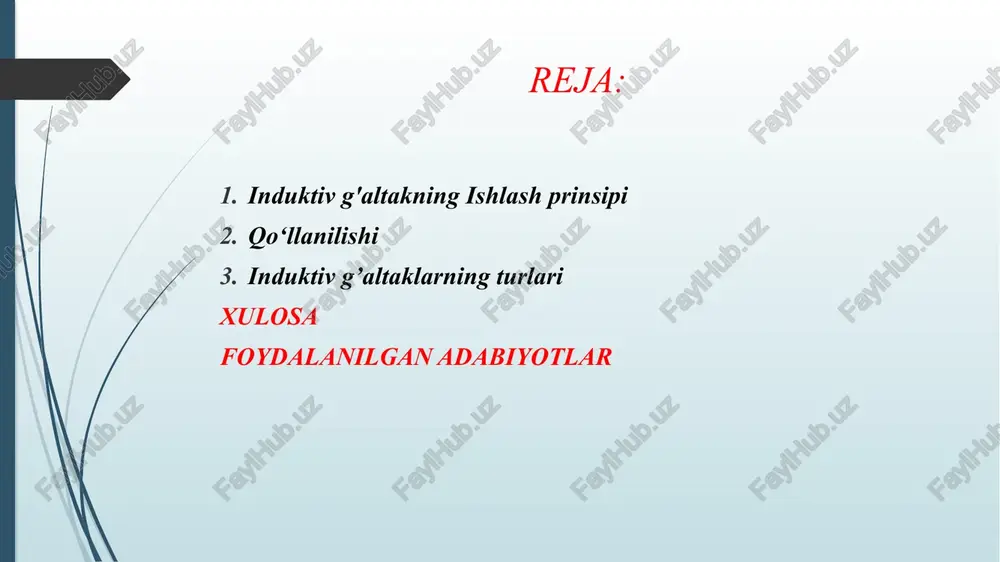

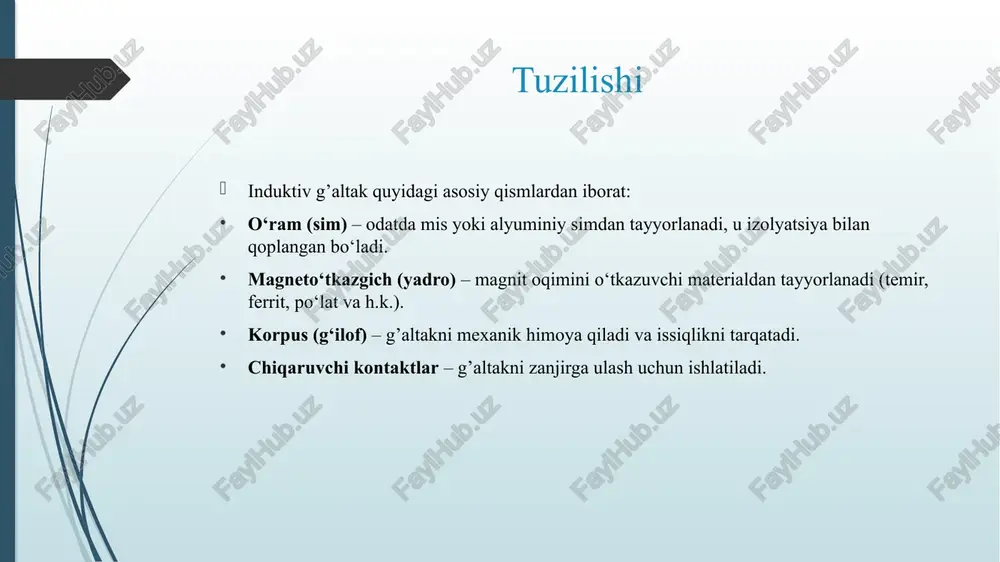

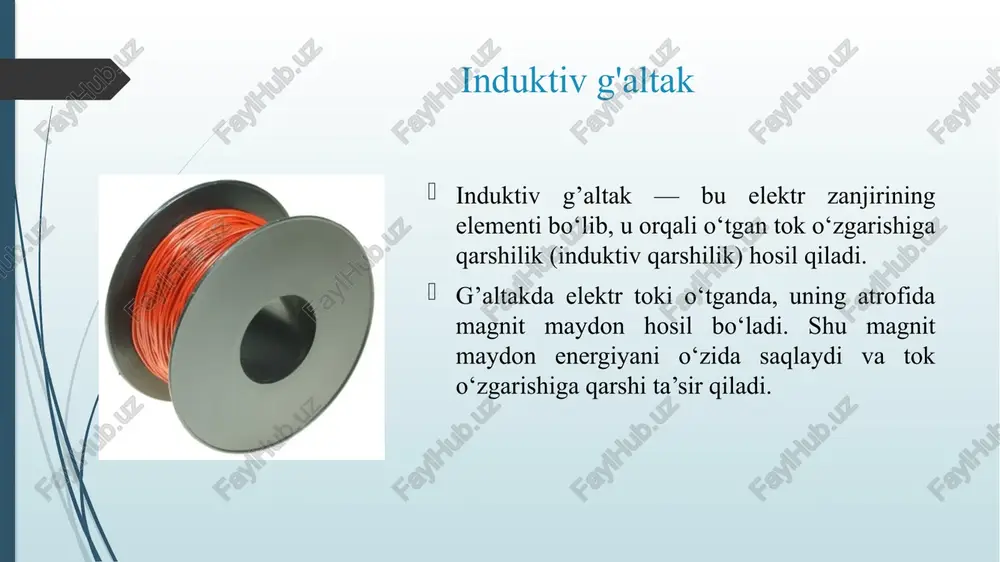

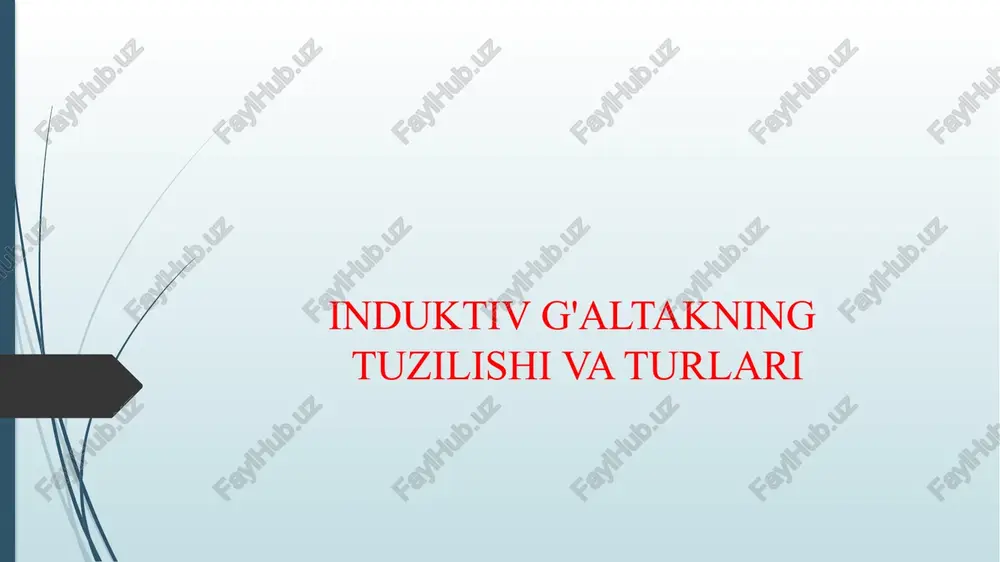

induktiv g'altakning tuzilishi va turlari induktiv g'altakning tuzilishi va turlari reja: induktiv g'altakning ishlash prinsipi qo‘llanilishi induktiv g’altaklarning turlari xulosa foydalanilgan adabiyotlar induktiv g'altak induktiv g’altak — bu elektr zanjirining elementi bo‘lib, u orqali o‘tgan tok o‘zgarishiga qarshilik (induktiv qarshilik) hosil qiladi. g’altakda elektr toki o‘tganda, uning atrofida magnit maydon hosil bo‘ladi. shu magnit maydon energiyani o‘zida saqlaydi va tok o‘zgarishiga qarshi ta’sir qiladi. tuzilishi induktiv g’altak quyidagi asosiy qismlardan iborat: o‘ram (sim) – odatda mis yoki alyuminiy simdan tayyorlanadi, u izolyatsiya bilan qoplangan bo‘ladi. magneto‘tkazgich (yadro) – magnit oqimini o‘tkazuvchi materialdan tayyorlanadi (temir, ferrit, po‘lat va h.k.). korpus (g‘ilof) – g’altakni mexanik himoya qiladi va issiqlikni tarqatadi. chiqaruvchi kontaktlar – g’altakni zanjirga ulash uchun ishlatiladi. ishlash prinsipi g’altakdan o‘tuvchi tok o‘zgarganda, magnit maydon ham o‘zgaradi. bu o‘zgarish natijasida g’altakda o‘zinduksiya eyuk hosil bo‘ladi. ushbu eyuk tokning o‘zgarishiga qarama-qarshi yo‘nalishda ta’sir qiladi. induktiv g’altaklarning turlari: induktiv g’altaklar turlicha tuzilishi va …

2 / 25

qlovchi g’altak – quvvat manbalari va dc-dc konvertorlarda ishlatiladi. o‘lchov va signal g’altaklari – elektr o‘lchov asboblarida qo‘llaniladi. qo‘llanilishi induktiv g’altaklar quyidagi sohalarda keng qo‘llaniladi: elektr ta’minoti tizimlari (transformatorlar, filtrlar). radio va telekommunikatsiya qurilmalari. avtomatik boshqaruv tizimlari. elektr dvigatellar va o‘lchov asboblarida. induktiv g'altakning tuzilishi bir nechta o'ralgan simdan iborat, u ko'pincha {kuchaytirgich} yadro atrofida o'ralgan bo'ladi va hosil qiladi. induktiv g'altaklarning asosiy turlari ularning konstruktiv xususiyatlariga ko'ra farqlanadi, masalan, yadro materiali (po'lat, ferit, havo) va o'rash usuli (bir qatlamli, ko'p qatlamli) ga qarab bo'linadi. tuzilishi o'rash simi: bu elektr toki o'tadigan va magnit maydonini hosil qiluvchi asosiy qism. yadro: g'altakning ichida joylashgan bo'lib, magnit maydonining kuchini oshirishga yordam beradi. yadro turli xil materiallardan (po'lat, ferit, havadan) tayyorlanishi mumkin. izolyatsiya: simlar bir-biriga tegmasligi uchun izolyatsiya qatlami bilan qoplangan bo'ladi. turlari yadro materialiga ko'ra: havo yadroli g'altaklar: magnit maydoni kuchsizroq bo'lsa-da, yuqori chastotali o'zgarishlar uchun ishlatiladi. ferit yadroli g'altaklar: magnit maydonini …

3 / 25

asiyalangan simni silindr, toroid yoki toʻgʻri toʻrtburchak shaklli dielektrik-karkasga oʻrab tayyorlanadi. karkassiz induktivlik gʻaltagi ham bor. induktivlik gʻaltagi simini bir qatlamli va koʻp qatlamli qilib oʻrash mumkin. gʻaltak induktivligini oshirish uchun, koʻpincha, ferromagnit (elektrotexnika poʻlati, permalloy, ferrit va boshqalar), oʻzak qoʻllanadi. induktivlik gʻaltagi induktivligi gʻaltak oʻlchamlariga, oʻramlari soni kvadra-tiga va oʻzakning magnit singdiruvchanligiga toʻgʻri proprsional boʻladi. u elektr filtrlar va tebranish konturlarining elementi sifatida, transformatorlarda, rele, magnitli kuchaytirgich, elektromagnit va boshqa da qoʻllanadi. l harfi bilan belgilaniladi. genrilarda oʻlchanadi. induktiv g’altakning asosiy qismlari induktiv g’altaklar ko‘plab konstruksion elementlardan iborat bo‘lib, ularning sifati g’altakning elektr va magnit xususiyatlariga katta ta’sir ko‘rsatadi. o‘ram materiali: odatda mis, kumush yoki alyuminiy simdan tayyorlanadi. simning diametri o‘tadigan tok kuchiga bog‘liq. yuqori chastotalarda lak bilan izolyatsiyalangan ingichka sim ishlatiladi. izolyatsiya qatlami: o‘ramlar orasida qisqa tutashuv bo‘lmasligi uchun lak, qog‘oz, shisha tolasi yoki plastmassadan yasalgan dielektrik qatlami bilan qoplanadi. yadro (magnit o‘tkazgich) g’altakning magnit oqimini jamlab, induktivlikni …

4 / 25

i, past chastotali kuch qurilmalarida ishlatiladi. ferrit yadroli g’altaklar: radiotexnika va mikroelektronika sohasida keng qo‘llaniladi, yuqori chastotalarda issiqlik yo‘qotishlari kam bo‘ladi. o‘ram shakliga ko‘ra silindrsimon g’altak – eng ko‘p tarqalgan turi. halqasimon (toroidal) g’altak – magnit maydon tashqariga chiqmaydi, elektromagnit shovqin kamayadi. diskli g’altak – yupqa mis tasma ko‘rinishida o‘ralgan bo‘ladi, yuqori tokli sxemalarda ishlatiladi. vazifasiga ko‘ra:filtrlovchi g’altaklar: elektr signallarini silliqlaydi, o‘zgaruvchan komponentlarni filtrlab beradi. energiya saqlovchi g’altaklar: quvvat manbalarida (masalan, dc-dc konvertorlarda) ishlatiladi. transformator g’altaklari: kuchlanishni oshirish yoki kamaytirish uchun ishlatiladi. o‘lchov g’altaklari: tok va kuchlanish transformatorlarida o‘lchov maqsadida qo‘llaniladi. induktiv g’altaklarning asosiy parametrlari induktivlik (l) – g’altakning magnit maydonda energiya to‘plash qobiliyati. q omili (sifat koeffitsienti) – g’altakning energiya yo‘qotishlariga nisbatan samaradorligi. rezonans chastotasi – g’altak o‘z sig‘imi bilan birgalikda rezonans hosil qiladigan chastota. o‘tkazuvchanlik va qarshilik – tokni o‘tkazish darajasini bildiradi. induktiv g’altakning amaliy qo‘llanilishi induktiv g’altaklar quyidagi sohalarda ishlatiladi: elektron filtrlar, kuchaytirgichlar, radio va televizor sxemalarida. …

5 / 25

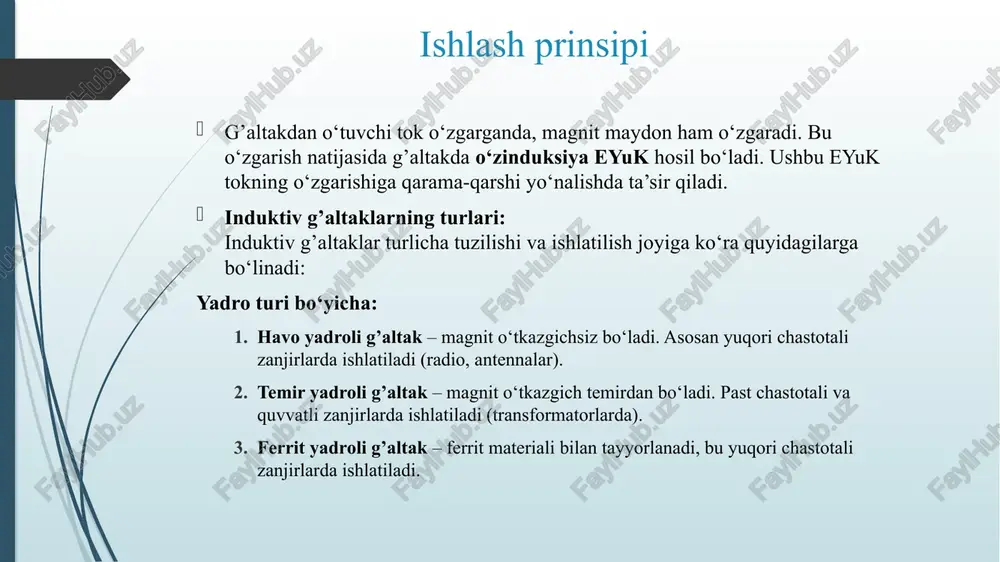

o‘llanilmoqda. induktiv g’altakning tuzilishi uning vazifasiga va ishlatiladigan chastota diapazoniga qarab o‘zgaradi, biroq umumiy elementlari quyidagilardan iborat: o‘ram (coil): eng muhim qism bo‘lib, mis, alyuminiy yoki kumush simdan yasaladi. simlar lak, emal yoki plastmassa bilan qoplanadi. yuqori toklar uchun qalin, yuqori chastotalar uchun esa yupqa o‘ramlar ishlatiladi. yadro (core): magnit oqimni jamlovchi va induktivlikni oshiruvchi element. yadro turi g’altakning samaradorligini belgilaydi. havo yadro – eng yengil, ammo induktivligi past. temir yadro – kuchli magnit oqim beradi.ferrit yadro – yuqori chastotali sxemalarda ishlatiladi. izolyatsiya materiali:dielektrik qatlam bo‘lib, o‘ramlarning o‘zaro qisqa tutashuvini oldini oladi. material sifatida lak, seramika, qog‘oz, shisha tola yoki plastmassa ishlatiladi. korpus va ramka:mexanik mustahkamlikni ta’minlaydi. ba’zi hollarda issiqlikni tarqatish yoki elektromagnit shovqinni kamaytirish uchun metall ekran bilan himoyalanadi. induktiv g’altakdan o‘tuvchi tok o‘zgarganda, o‘zgaruvchan magnit maydon hosil bo‘ladi. ushbu magnit maydon g’altakning o‘zida teskari yo‘nalishdagi induksiya eyuk (ε) hosil qiladi. bu jarayon o‘zinduksiya hodisasi deyiladi. induktiv g’altaklar ko‘plab …
