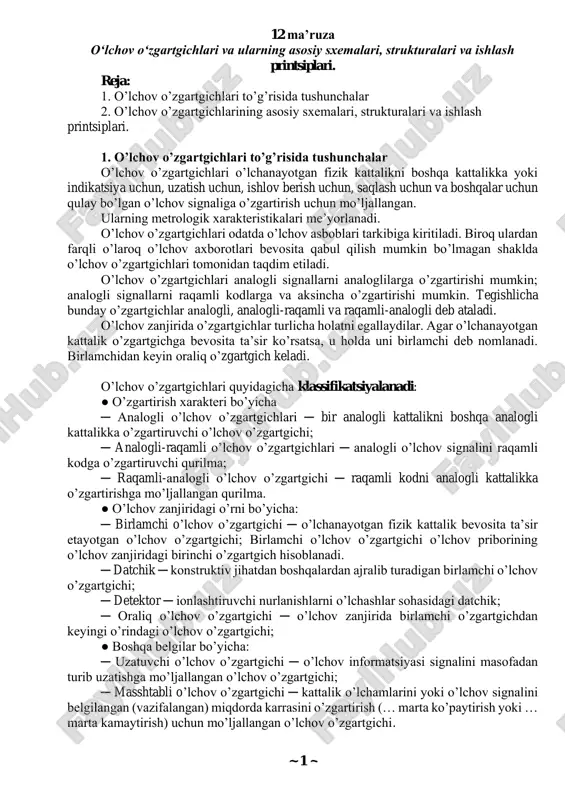

o‘zbekiston respublikasi ~ 1 ~ 12 ma’ruza o‘lchov o‘zgartgichlari va ularning asosiy sxemalari, strukturalari va ishlash printsiplari. reja: 1. o’lchov o’zgartgichlari to’g’risida tushunchalar 2. o’lchov o’zgartgichlarining asosiy sxemalari, strukturalari va ishlash printsiplari. 1. o’lchov o’zgartgichlari to’g’risida tushunchalar o’lchov o’zgartgichlari o’lchanayotgan fizik kattalikni boshqa kattalikka yoki indikatsiya uchun, uzatish uchun, ishlov berish uchun, saqlash uchun va boshqalar uchun qulay bo’lgan o’lchov signaliga o’zgartirish uchun mo’ljallangan. ularning metrologik xarakteristikalari me’yorlanadi. o’lchov o’zgartgichlari odatda o’lchov asboblari tarkibiga kiritiladi. biroq ulardan farqli o’laroq o’lchov axborotlari bevosita qabul qilish mumkin bo’lmagan shaklda o’lchov o’zgartgichlari tomonidan taqdim etiladi. o’lchov o’zgartgichlari analogli signallarni analoglilarga o’zgartirishi mumkin; analogli signallarni raqamli kodlarga va aksincha o’zgartirishi mumkin. tegishlicha bunday o’zgartgichlar analogli, analogli-raqamli va raqamli-analogli deb ataladi. o’lchov zanjirida o’zgartgichlar turlicha holatni egallaydilar. agar o’lchanayotgan kattalik o’zgartgichga bevosita ta’sir ko’rsatsa, u holda uni birlamchi deb nomlanadi. birlamchidan keyin oraliq o’zgartgich keladi. o’lchov o’zgartgichlari quyidagicha klassifikatsiyalanadi: ● o’zgartirish xarakteri bo’yicha ─ analogli …

2 / 4

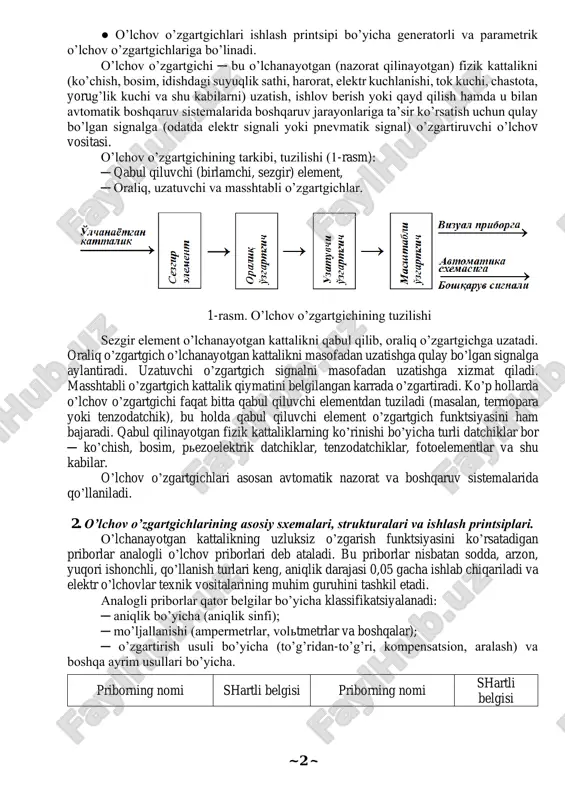

datchik ─ konstruktiv jihatdan boshqalardan ajralib turadigan birlamchi o’lchov o’zgartgichi; ─ detektor ─ ionlashtiruvchi nurlanishlarni o’lchashlar sohasidagi datchik; ─ oraliq o’lchov o’zgartgichi ─ o’lchov zanjirida birlamchi o’zgartgichdan keyingi o’rindagi o’lchov o’zgartgichi; ● boshqa belgilar bo’yicha: ─ uzatuvchi o’lchov o’zgartgichi ─ o’lchov informatsiyasi signalini masofadan turib uzatishga mo’ljallangan o’lchov o’zgartgichi; ─ masshtabli o’lchov o’zgartgichi ─ kattalik o’lchamlarini yoki o’lchov signalini belgilangan (vazifalangan) miqdorda karrasini o’zgartirish (… marta ko’paytirish yoki … marta kamaytirish) uchun mo’ljallangan o’lchov o’zgartgichi. ~ 2 ~ ● o’lchov o’zgartgichlari ishlash printsipi bo’yicha generatorli va parametrik o’lchov o’zgartgichlariga bo’linadi. o’lchov o’zgartgichi ─ bu o’lchanayotgan (nazorat qilinayotgan) fizik kattalikni (ko’chish, bosim, idishdagi suyuqlik sathi, harorat, elektr kuchlanishi, tok kuchi, chastota, yorug’lik kuchi va shu kabilarni) uzatish, ishlov berish yoki qayd qilish hamda u bilan avtomatik boshqaruv sistemalarida boshqaruv jarayonlariga ta’sir ko’rsatish uchun qulay bo’lgan signalga (odatda elektr signali yoki pnevmatik signal) o’zgartiruvchi o’lchov vositasi. o’lchov o’zgartgichining tarkibi, tuzilishi (1-rasm): ─ …

3 / 4

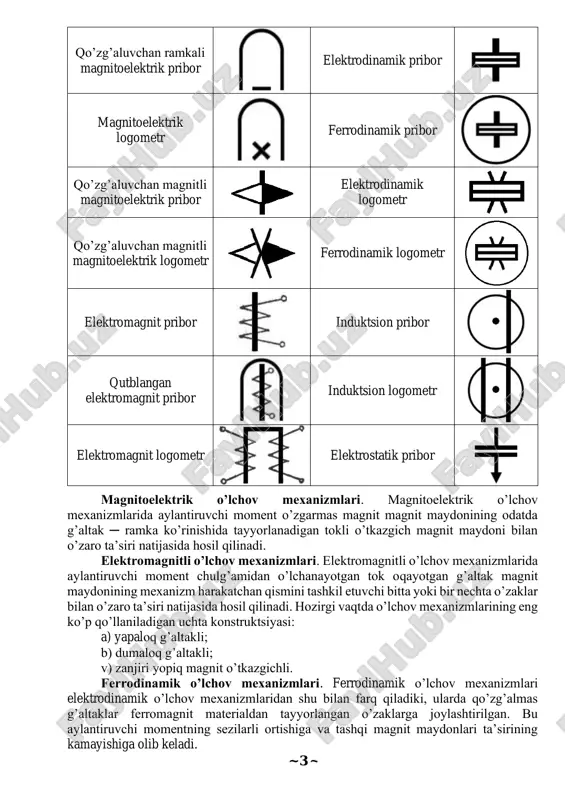

’rinishi bo’yicha turli datchiklar bor ─ ko’chish, bosim, pezoelektrik datchiklar, tenzodatchiklar, fotoelementlar va shu kabilar. o’lchov o’zgartgichlari asosan avtomatik nazorat va boshqaruv sistemalarida qo’llaniladi. 2. o’lchov o’zgartgichlarining asosiy sxemalari, strukturalari va ishlash printsiplari. o’lchanayotgan kattalikning uzluksiz o’zgarish funktsiyasini ko’rsatadigan priborlar analogli o’lchov priborlari deb ataladi. bu priborlar nisbatan sodda, arzon, yuqori ishonchli, qo’llanish turlari keng, aniqlik darajasi 0,05 gacha ishlab chiqariladi va elektr o’lchovlar texnik vositalarining muhim guruhini tashkil etadi. analogli priborlar qator belgilar bo’yicha klassifikatsiyalanadi: ─ aniqlik bo’yicha (aniqlik sinfi); ─ mo’ljallanishi (ampermetrlar, voltmetrlar va boshqalar); ─ o’zgartirish usuli bo’yicha (to’g’ridan-to’g’ri, kompensatsion, aralash) va boshqa ayrim usullari bo’yicha. priborning nomi shartli belgisi priborning nomi shartli belgisi ~ 3 ~ qo’zg’aluvchan ramkali magnitoelektrik pribor elektrodinamik pribor magnitoelektrik logometr ferrodinamik pribor qo’zg’aluvchan magnitli magnitoelektrik pribor elektrodinamik logometr qo’zg’aluvchan magnitli magnitoelektrik logometr ferrodinamik logometr elektromagnit pribor induktsion pribor qutblangan elektromagnit pribor induktsion logometr elektromagnit logometr elektrostatik pribor magnitoelektrik o’lchov mexanizmlari. magnitoelektrik o’lchov …

4 / 4

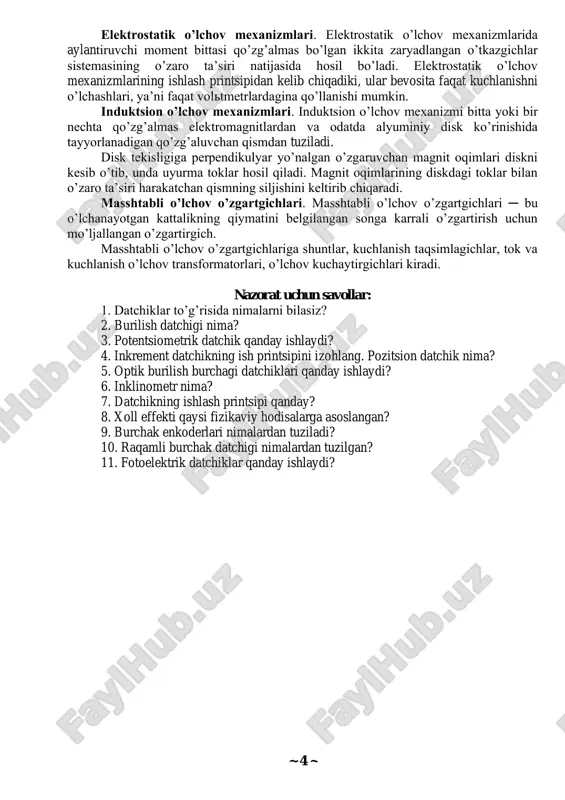

ktsiyasi: a) yapaloq g’altakli; b) dumaloq g’altakli; v) zanjiri yopiq magnit o’tkazgichli. ferrodinamik o’lchov mexanizmlari. ferrodinamik o’lchov mexanizmlari elektrodinamik o’lchov mexanizmlaridan shu bilan farq qiladiki, ularda qo’zg’almas g’altaklar ferromagnit materialdan tayyorlangan o’zaklarga joylashtirilgan. bu aylantiruvchi momentning sezilarli ortishiga va tashqi magnit maydonlari ta’sirining kamayishiga olib keladi. ~ 4 ~ elektrostatik o’lchov mexanizmlari. elektrostatik o’lchov mexanizmlarida aylantiruvchi moment bittasi qo’zg’almas bo’lgan ikkita zaryadlangan o’tkazgichlar sistemasining o’zaro ta’siri natijasida hosil bo’ladi. elektrostatik o’lchov mexanizmlarining ishlash printsipidan kelib chiqadiki, ular bevosita faqat kuchlanishni o’lchashlari, ya’ni faqat voltmetrlardagina qo’llanishi mumkin. induktsion o’lchov mexanizmlari. induktsion o’lchov mexanizmi bitta yoki bir nechta qo’zg’almas elektromagnitlardan va odatda alyuminiy disk ko’rinishida tayyorlanadigan qo’zg’aluvchan qismdan tuziladi. disk tekisligiga perpendikulyar yo’nalgan o’zgaruvchan magnit oqimlari diskni kesib o’tib, unda uyurma toklar hosil qiladi. magnit oqimlarining diskdagi toklar bilan o’zaro ta’siri harakatchan qismning siljishini keltirib chiqaradi. masshtabli o’lchov o’zgartgichlari. masshtabli o’lchov o’zgartgichlari ─ bu o’lchanayotgan kattalikning qiymatini belgilangan songa karrali o’zgartirish uchun …
