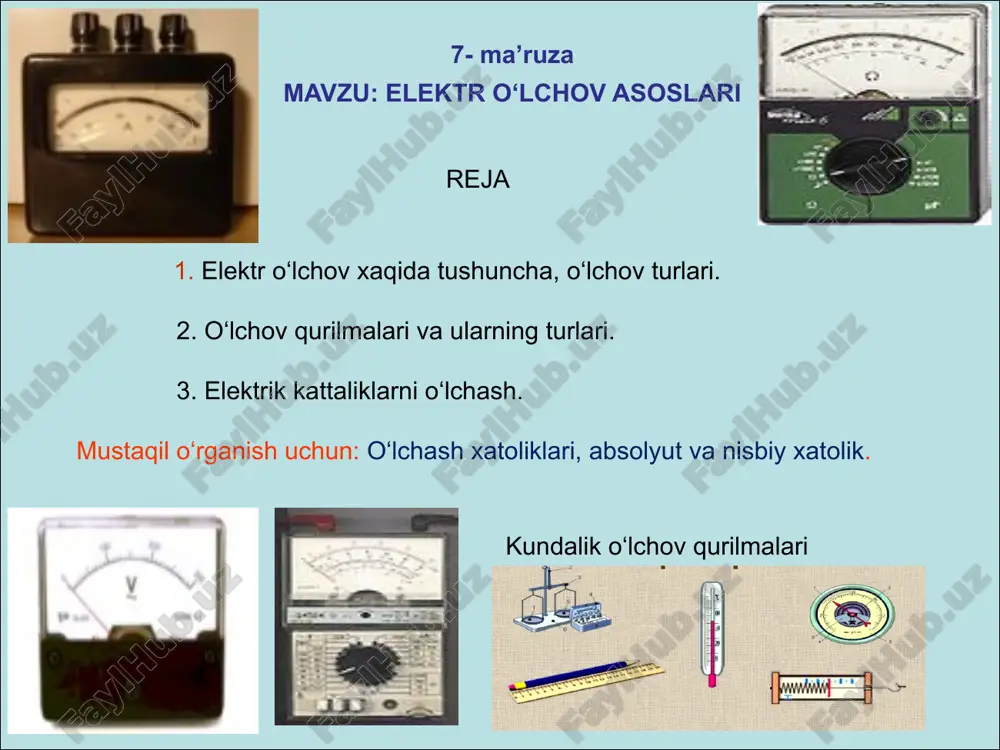

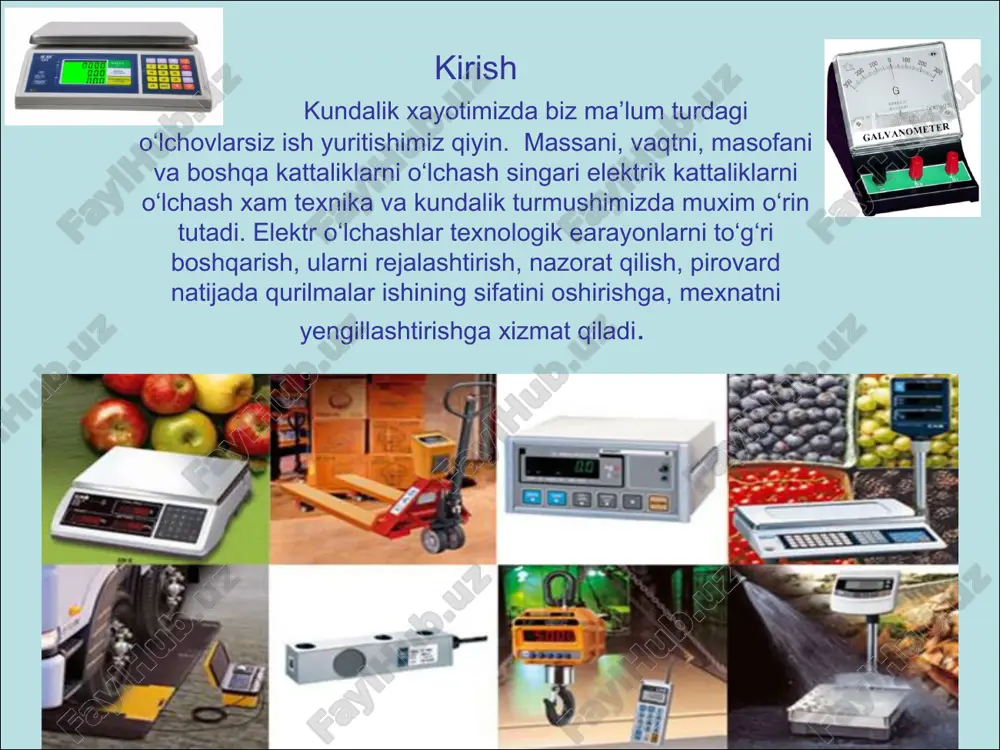

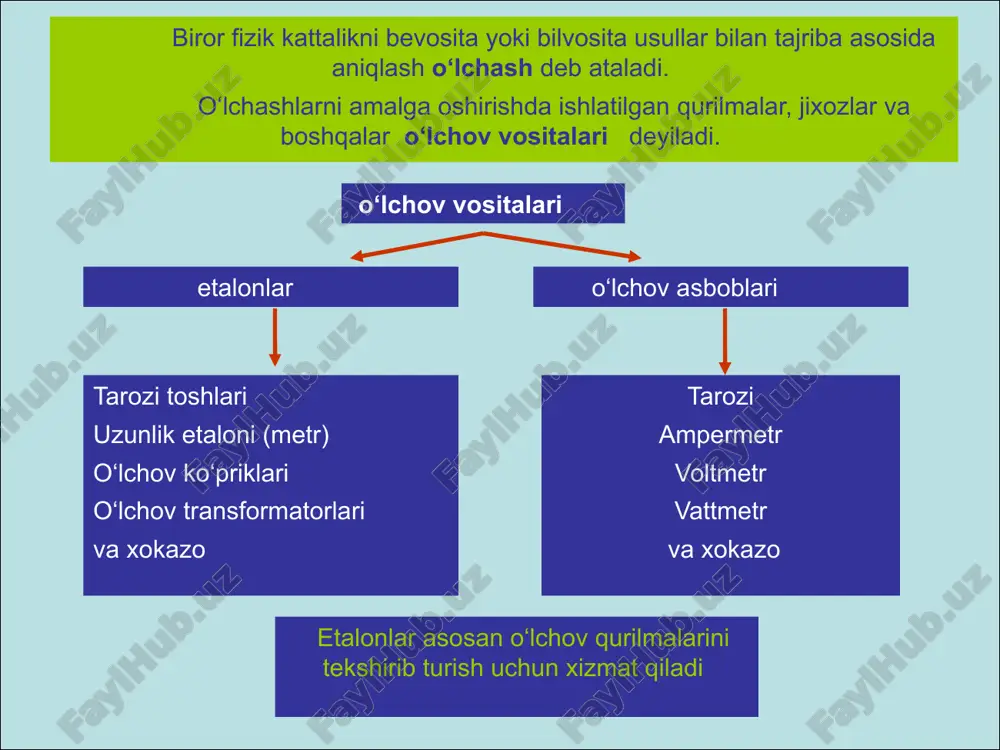

powerpoint presentation 7- ma’ruza mavzu: elektr o‘lchov asoslari reja 1. elektr o‘lchov xaqida tushuncha, o‘lchov turlari. 2. o‘lchov qurilmalari va ularning turlari. 3. elektrik kattaliklarni o‘lchash. mustaqil o‘rganish uchun: o‘lchash xatoliklari, absolyut va nisbiy xatolik. kundalik o‘lchov qurilmalari kirish kundalik xayotimizda biz ma’lum turdagi o‘lchovlarsiz ish yuritishimiz qiyin. massani, vaqtni, masofani va boshqa kattaliklarni o‘lchash singari elektrik kattaliklarni o‘lchash xam texnika va kundalik turmushimizda muxim o‘rin tutadi. elektr o‘lchashlar texnologik earayonlarni to‘g‘ri boshqarish, ularni rejalashtirish, nazorat qilish, pirovard natijada qurilmalar ishining sifatini oshirishga, mexnatni yengillashtirishga xizmat qiladi. biror fizik kattalikni bevosita yoki bilvosita usullar bilan tajriba asosida aniqlash o‘lchash deb ataladi. o‘lchashlarni amalga oshirishda ishlatilgan qurilmalar, jixozlar va boshqalar o‘lchov vositalari deyiladi. o‘lchov vositalari etalonlar o‘lchov asboblari tarozi toshlari uzunlik etaloni (metr) o‘lchov ko‘priklari o‘lchov transformatorlari va xokazo tarozi ampermetr voltmetr vattmetr va xokazo etalonlar asosan o‘lchov qurilmalarini tekshirib turish uchun xizmat qiladi o‘lchov turlari bevosita o‘lchash: o‘lchanayotgan kattalikni bevosita …

2 / 13

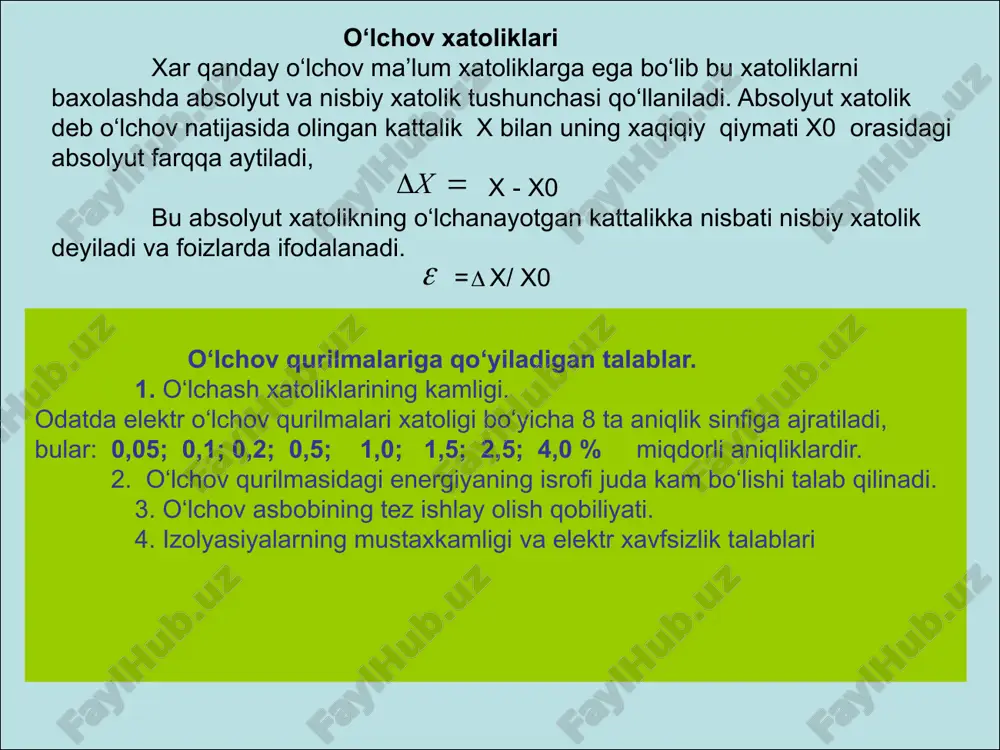

gan kattalik x bilan uning xaqiqiy qiymati x0 orasidagi absolyut farqqa aytiladi, x - x0 bu absolyut xatolikning o‘lchanayotgan kattalikka nisbati nisbiy xatolik deyiladi va foizlarda ifodalanadi. = x/ x0 o‘lchov qurilmalariga qo‘yiladigan talablar. 1. o‘lchash xatoliklarining kamligi. odatda elektr o‘lchov qurilmalari xatoligi bo‘yicha 8 ta aniqlik sinfiga ajratiladi, bular: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0 % miqdorli aniqliklardir. 2. o‘lchov qurilmasidagi energiyaning isrofi juda kam bo‘lishi talab qilinadi. 3. o‘lchov asbobining tez ishlay olish qobiliyati. 4. izolyasiyalarning mustaxkamligi va elektr xavfsizlik talablari 5 magnitoelektrik sistemalar elektromagnitik sistemalar elektrodinamik sistemalar induksion sistemalar elektrostatik sistemalar ferrodinamik sistemalar magnitoelektrik sistema elektromagnitik sistema 1 - doimiy magnit, 2- qo‘zg‘aluvchan o‘zak, 3- strelka, 4 –spiralsimon prujina, 5 – posang (muvozanatlovchi) toshcha. 1 – qo‘zg‘almas g‘altak, 2- qo‘zg‘aluvchan o‘zak, 3- strelka, 4- spiralsimon prujina, 5- xavoli dempfer. dempfer- qurilmalarni ishlashi jarayogidagi tebranishlarni so‘ndirishga mo‘ljallangan moslama. magnitoelektrik o‘lchov qurilmalarining ishlashi v — vibrasiyaga asosolangan …

3 / 13

av bo‘lib a0 ampermetr o‘lchov natijalariga ta’sir etmaydi. buning uchun a0 ampermetrning qarshiligi ra0 = 0 nolga yaqin bo‘lishi kerak. ua0 = i0 x ra0 = 0 u0 kirxgofning birinchi qonuniga ko‘ra a tugun uchun i0 = i1 + i2 xulosa: ampermetrning ichki qarshiligi zanjirning umumiy qarshiligidan juda xam kichik bo‘lishi kerak va u zanjirga ketma-ket ulanadi 12 o' o‘lchov vositalari etalonlar va o‘lchov asboblariga bo‘linadi. biror fizik kattalikni o‘lchash uchun uni etalon namuna bilan solishtirib o‘lchash mumkin, masalan massani o‘lchashda tortilayotgan buyum tarozi toshlari bilan solishtirib o‘lchanadi. shuningdek o‘lchash tegishli o‘lchov asboblari yordamida bevosita yo bilvosita amalga oshirilishi mumkin. bevosita o‘lchov asboblari o‘lchanayotgan kattalikni bevosita o‘lchov asbobi shkalalarida ko‘rsatib beradi (raqamli tarozilar, voltmetrlar, ampermetrlar va xokazo). bilvosita o‘lchashda esa o‘lchanayotgan kattalik o‘lchov asboblarining ko‘rsatishlaridan foydalanib xisoblashlar yoki boshqa usullar yordamida topiladi. image1.jpeg image2.png image3.png image4.png image5.jpeg image6.jpeg image7.jpeg image8.jpeg image9.wmf image10.wmf image11.wmf oleobject1.bin oleobject2.bin oleobject3.bin image12.png image13.png image14.png image15.png …

4 / 13

5 / 13
