gidravlik zarbani susaytirish usullari

PPTX 20 sahifa 7,1 MB Bepul yuklash

20 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 7,1 MB

Fayl turi PPTX

Sahifalar 20

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1 / 20

prezentatsiya powerpoint stranitsa 1 gidravlik zarbani susaytirish usullari 1 reja: stranitsa 2 2 kirish gidravlik zarbaning fizik mohiyati gidravlik zarbani susaytirish usullari amaliy qo’llanilish va samaradorlik xulosa va foydalanilgan manbalar struktura kursa stranitsa 3 3 mi rassmotrim sleduyushie naviki: perviy navik vtoroy navik tretiy navik kirish gidravlik tizimlar sanoatning turli sohalarida muhim rol o’ynaydi va ularsiz zamonaviy ishlab chiqarish jarayonlarini tasavvur qilish qiyin. ushbu kirish qismida gidravlik tizimlarning sanoatdagi o’rni, gidravlik zarba hodisasining mohiyati, uning sabablari, shuningdek, mavzuning dolzarbligi va tadqiqot maqsadi haqida so’z yuritiladi. gidravlik tizimlarning sanoatdagi o’rni va ahamiyati gidravlik tizimlar suyuqlik orqali kuch va harakatni uzatishga asoslangan bo’lib, ular yuqori quvvat va aniqlikni ta’minlaydi. sanoatda gidravlik tizimlar mashinasozlik, qurilish, aviatsiya, neft-gaz va qishloq xo’jaligi kabi sohalarda keng qo’llaniladi. masalan, gidropresslar, domkratlar va hajmiy gidroyuritmalar kabi qurilmalar ishlab chiqarish samaradorligini oshiradi va og’ir yuklarni boshqarishni osonlashtiradi. ushbu tizimlarning ahamiyati shundaki, ular mexanik va elektr tizimlariga nisbatan yuqori samaradorlik …

2 / 20

ravlik zarbaning fizik mohiyati gidravlik zarba, shuningdek, suv zarbasi yoki suyuqlik zarbasi deb ham ataladi, quvur tizimlarida suyuqlik harakatining to’satdan to’xtashi yoki yo’nalishini o’zgartirishi natijasida yuzaga keladigan bosim to’lqini yoki bosim o’sishidir. bu hodisa suyuqliklarning harakatini o’rganuvchi gidrodinamika tamoyillariga asoslanadi. suyuqlik quvur ichida oqayotganda, u ma’lum bir tezlik va impulsga ega bo’ladi. agar bu oqim to’satdan to’xtatilsa, masalan, klapan tez yopilganda, suyuqlikning kinetik energiyasi bosim energiyasiga aylanishi mumkin, natijada quvur devorlari va tizim elementlariga kuchli ta’sir ko’rsatadigan bosim to’lqini hosil bo’ladi.bu jarayonning asosiy omillari quyidagilardan iborat. birinchi navbatda, klapanlarning tez yopilishi yoki ochilishi. masalan, uy sharoitida idish yuvish mashinasi yoki hojatxona suvni to’satdan to’xtatganda, quvurlarda baland ovoz chiqaradigan zarba paydo bo’ladi. ikkinchi omil – nasoslarning to’xtashi. nasos to’xtaganida, oqim teskari yo’nalishga o’tishi mumkin va teskari oqim klapanlari tez yopilishi «klapan zarbasi» ga olib keladi. uchinchi omil – quvurlarni tez to’ldirish. bo’sh quvurlarni suv bilan to’ldirganda, havo chiqib ketishi mumkin, ammo …

3 / 20

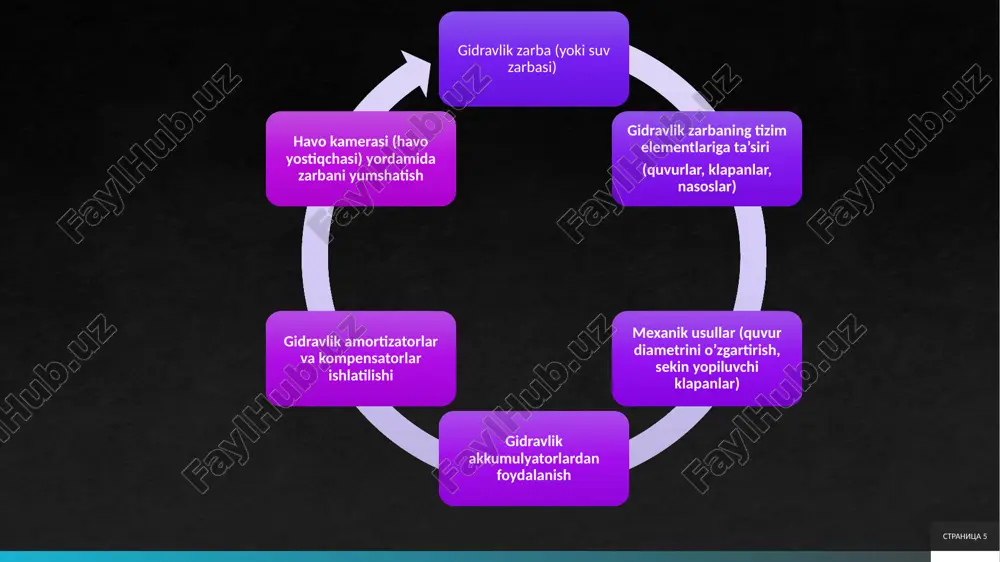

$. umumiy ta’sir – shovqin, tebranish va kavitatsiya. kavitatsiya bosim pasayganda bug’ pufakchalari hosil bo’lib, ular yorilganda yuzalarni yemiradi.masalan, uy tizimlarida zarba quvurlarni ajratib, suv oqishiga olib keladi. sanoatda esa, masalan, atom stansiyalarida, zarba tizimni to’liq ishdan chiqarishi mumkin. stranitsa 8 gidravlik zarbani susaytirish usullari mexanik usullar zarba kuchini kamaytirishga qaratilgan. quvur diametrini oshirish tezlikni pasaytiradi, chunki $\delta p \propto v$. masalan, oqimni o’zgarmas holda diametrni 2 barobar oshirganda, tezlik 4 barobar kamayadi, zarba kamayadi. seksiz yopiluvchi klapanlar yopilish vaqtini uzaytiradi, bosimni $p \propto 1/t$ ga ko’ra pasaytiradi. masalan, uy hojatxona klapanlarida sekin yopilish shovqinni yo’qotadi. teskari oqim klapanlarini zarbasiz turlariga almashtirish ham yordam beradi. quvurlarga burilishlar qo’shish to’lqinni buzadi. praktikada, neft quvurlarida diametr o’zgarishi zarba energiyasini tarqatadi. gidravlik akkumulyatorlardan foydalanish gidravlik akkumulyatorlar – bosimli tanklar bo’lib, havo yoki gaz bilan to’ldirilgan, zarba energiyasini yutadi. ular zarba to’lqinini yumshatib, bosimni barqarorlashtiradi. masalan, nasos chiqishiga o’rnatilganda, pulsatsiyani kamaytiradi.akkumulyatorlar yordamida zarba 50-70% …$

4 / 20

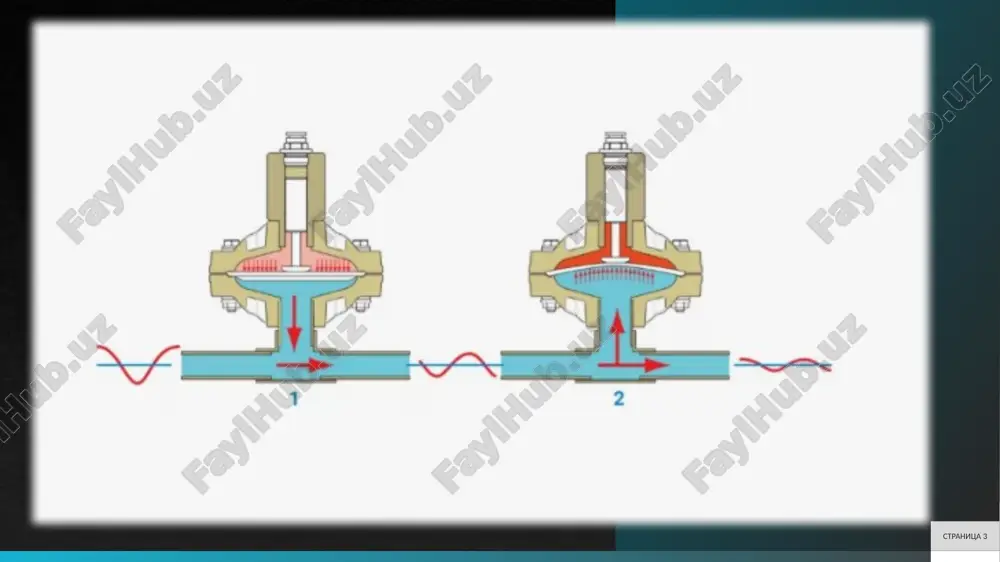

hlatilishi gidravlik amortizatorlar zarba to’lqinini yutuvchi qurilmalar bo’lib, masalan, pistonli yoki diafragmali. ular zarba energiyasini issiqlikka aylantiradi. kompensatorlar quvur kengayishini boshqarib, tebranishni kamaytiradi.praktikada, bug’ tizimlarida amortizatorlar suv bo’lagi ta’sirini yumshatadi. masalan, turbo dvigatellarda bosim chiqaruvchi klapanlar zarba oldini oladi. stranitsa 10 nasos ishga tushirish va to’xtatish rejimlarini optimallashtirish nasoslarni sekin ishga tushirish va to’xtatish zarba hosil bo’lishini oldini oladi. chastota konvertorlari (vfd) yordamida tezlikni boshqarish zarba bosimini 80% gacha kamaytiradi. masalan, nasosni to’liq tezlikka 10-20 soniyada chiqarish zarba oldini oladi.praktikada, suv ta’minoti tizimlarida elektron boshqaruv zarba va mexanik stressni kamaytiradi. masalan, gidroelektr stansiyalarida optimallashtirish quvurlarni himoya qiladi. gidravlik tizimlarda zarbani kamaytiruvchi qurilmalar turlari gidravlik tizimlarda zarba hodisasini susaytirish uchun turli qurilmalar ishlatiladi. bulardan biri akkumulyatorlar bo’lib, ular bosim o’zgarishlarini yumshatishda muhim rol o’ynaydi. akkumulyatorlar suyuqlikni bosim ostida saqlab, tez o’zgarishlarni yumshatadi va tizimning barqarorligini ta’minlaydi. masalan, pistonli yoki membranali akkumulyatorlar keng tarqalgan bo’lib, ular bosim to’lqinlarini pasaytirishda samarali.yana bir tur …

5 / 20

ullar turbina dizayni va suyuqlik nazoratida qo’llaniladi. masalan, gidroelektrostansiyalarda bosim to’lqinlari turbinalarni shikastlashi mumkin, shuning uchun surge tanklar va akkumulyatorlar o’rnatiladi. bu qurilmalar bosim o’zgarishlarini yumshatib, elektr energiyasi ishlab chiqarish jarayonini barqarorlashtiradi. gidroelektrostansiyalarda teskari oqimni oldini olish uchun chek klapanlar ishlatiladi, bu esa tizimning xavfsizligini oshiradi.neft-gaz sanoatida zarba hodisasini susaytirish quvurlar va burg’ulash tizimlarida muhim. neft va gaz quvurlarida suyuqlik oqimining tez to’xtashi bosim to’lqinlarini keltirib chiqaradi, bu esa quvurlarni yorilishiga olib kelishi mumkin. stranitsa 13 zamonaviy gidravlik tizimlarda innovatsion yechimlar zamonaviy gidravlik tizimlarda zarba hodisasini susaytirish uchun yangi yechimlar ishlab chiqilmoqda. klapan yopilish vaqtini nazorat qilish eng oddiy va samarali usullardan biri bo’lib, bosim to’lqinlarini pasaytiradi. moslashuvchan quvurlar va mexanik regulyatorlar zarba hodisasini yumshatishda qo’llaniladi, chunki ular suyuqlik tezligining o’zgarishiga qarshilik ko’rsatadi.non-slam chek klapanlari oqim teskari bo’lganda bahor yordamida tez yopiladi va zarba hosil bo’lishini oldini oladi. akustik damperlar va ovoz yutuvchi materiallar yuqori binolarda zarba tovushini pasaytiradi. aqlli …
