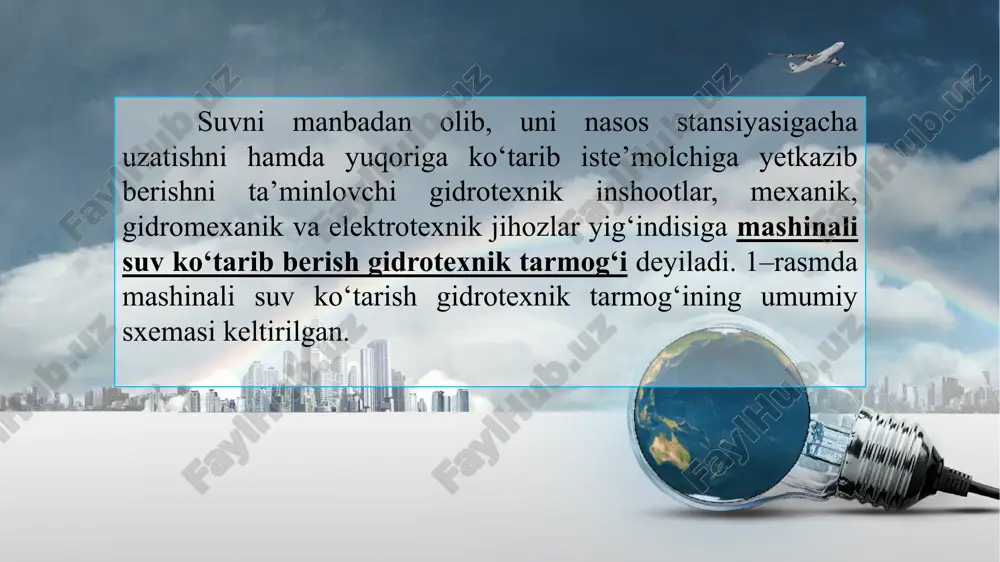

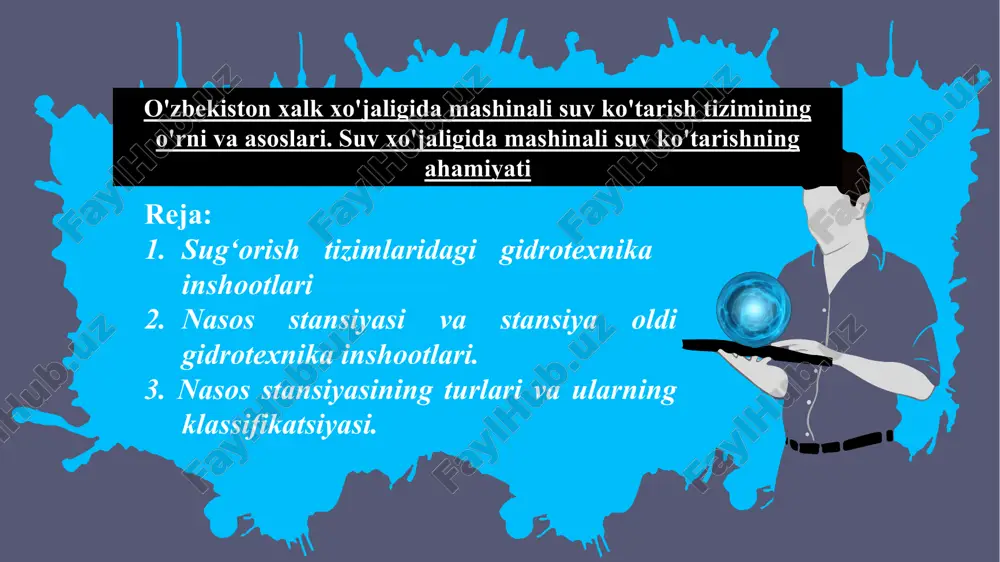

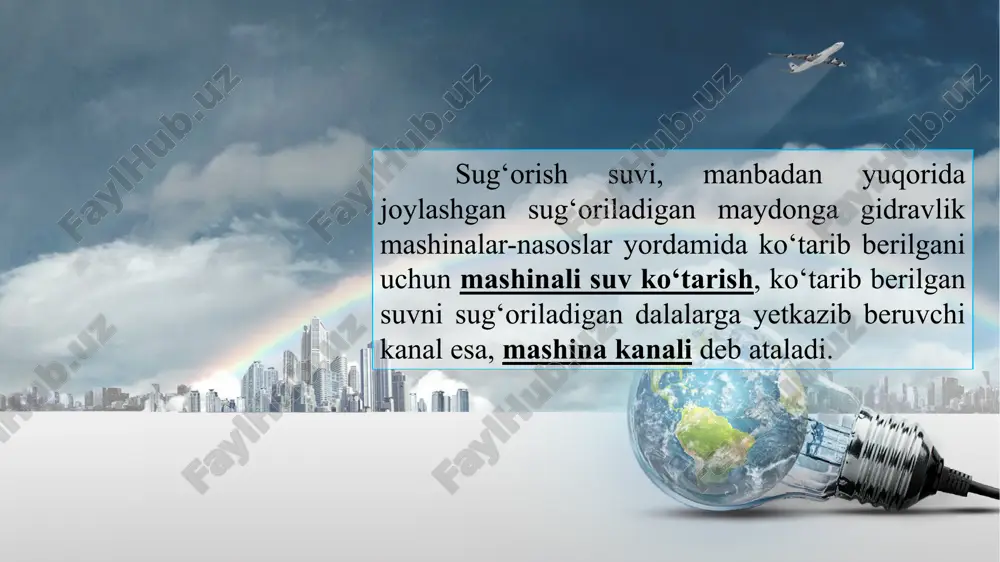

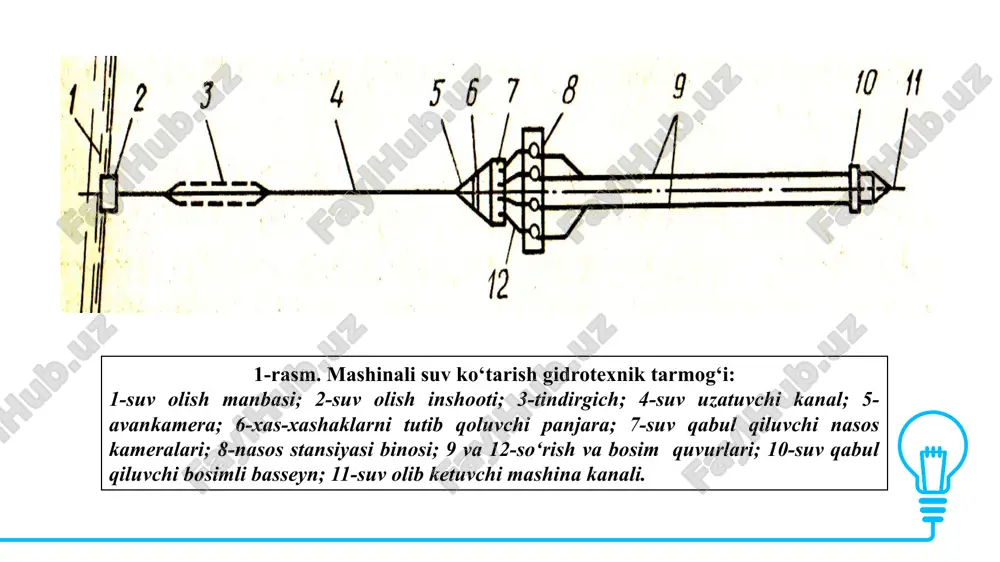

sug‘orish tizimlaridagi nasos stansiya gidrobo‘g‘ini o'zbekiston xalk xo'jaligida mashinali suv ko'tarish tizimining o'rni va asoslari. suv xo'jaligida mashinali suv ko'tarishning ahamiyati reja: sug‘orish tizimlaridagi gidrotexnika inshootlari nasos stansiyasi va stansiya oldi gidrotexnika inshootlari. 3. nasos stansiyasining turlari va ularning klassifikatsiyasi. suvni manbadan olib, uni nasos stansiyasigacha uzatishni hamda yuqoriga ko‘tarib iste’molchiga yetkazib berishni ta’minlovchi gidrotexnik inshootlar, mexanik, gidromexanik va elektrotexnik jihozlar yig‘indisiga mashinali suv ko‘tarib berish gidrotexnik tarmog‘i deyiladi. 1–rasmda mashinali suv ko‘tarish gidrotexnik tarmog‘ining umumiy sxemasi keltirilgan. sug‘orish suvi, manbadan yuqorida joylashgan sug‘oriladigan maydonga gidravlik mashinalar-nasoslar yordamida ko‘tarib berilgani uchun mashinali suv ko‘tarish, ko‘tarib berilgan suvni sug‘oriladigan dalalarga yetkazib beruvchi kanal esa, mashina kanali deb ataladi. 1-rasm. mashinali suv ko‘tarish gidrotexnik tarmog‘i: 1-suv olish manbasi; 2-suv olish inshooti; 3-tindirgich; 4-suv uzatuvchi kanal; 5-avankamera; 6-xas-xashaklarni tutib qoluvchi panjara; 7-suv qabul qiluvchi nasos kameralari; 8-nasos stansiyasi binosi; 9 va 12-so‘rish va bosim quvurlari; 10-suv qabul qiluvchi bosimli basseyn; 11-suv olib ketuvchi …

2 / 12

h inshooti suv tarkibidagi har xil oqiziqlarni ushlab qolishi, baliqlarning suv uzatuvchi kanalga tushmasligi-ni ta’minlashi, nasos stansiyasi inshootlarini ta’mirlash va tozalash paytida suvni o‘tkazmaydigan qurilma(moslama)larga ega bo‘lishi zarur. suv uzatish kanali – suv olish inshootidan tushayotgan suvni nasos stansiyasi avankamerasiga uzatadi. ochiq kanal yoki yopiq quvur ko‘rinishida bo‘lishi mumkin. nasos stansiyasining suv berish grafigiga mos belgilangan miqdordagi suvni yetkazib berishi lozim. bu inshootlarning o‘lchamlari va ish rejimi gidravlik hisoblar yordamida aniqlanadi. sening kelajaging bizning imkoniyat panjaralar – suv yuzida va suvga aralashib oqib kelayotgan har xil oqizoqlar va xas-xashaklarni tutib qolib, ularni nasos ichiga kirib qolib uning suv sarfini kamayishini va ishdan chiqishini oldini oluvchi moslamadir. panjaralar suv olish inshootiga, suv olib kelish kanalining avankameraga o‘tish qismiga va nasos kameralariga o‘rnatilishi mumkin. nasos kameralariga o‘rnatiladigan panjaralarning tirqishlari, suv olish inshootiga yoki olib kelish kanalining avankameraga o‘tish qismiga o‘rnatiladigan panjaralarining tirqishiga qaraganda kichikroq bo‘lib mayda oqizoqlarni tutib qolishga mo‘ljallangan. panjaralarda tutib …

3 / 12

r. bhqi, suv olish inshooti tarkibiga kirishi yoki nasos stansiyasiga suv olib boruvchi traktning qulay joyida yoki avankamerada joylashishi mumkin. nasos stansiyalarida ko‘plab qo‘llaniladigan bhqidan biri, baliq-larni yo‘lini to‘sadigan simto‘rli har xil shakldagi konstruksiyalardir. ular planda qiya, v yoki w shaklida o‘rnatilgan bo‘lishi mumkin. simto‘rlar bilan yo‘li to‘silgan baliqlar maxsus olib ketuvchi moslamalar orqali yana suv olish manbasiga chiqarib qo‘yiladi. –rasmda planda qiya va v shaklida tik o‘rnatilgan yassi simto‘rli baliqlarni himoya qilish-to‘sish inshootining konstruksiyasi keltirilgan (-rasm). 41-rasm. suv olish inshootiga tik o‘rnatilgan yassi simto‘rli baliqlarni himoya qilish-to‘sish inshooti: a-qiyalatib o‘rnatilgan; b - v shaklida o‘rnatilgan; 1-olib keluvchi kanal; 2-tik o‘rnatilgan simto‘rli ekaran; 3-nasos stansiyasi; 4-baliqlarni olib ketuvchi qurilma simto‘r tirqishlari aylana yoki kvadrat shaklida bo‘lishi mumkin. 1–jadvalda baliqlarning o‘lchamlariga nisbatan aylana shaklidagi simto‘r tirqishlarining diametrlari keltirilgan. simto‘r tirqishlari kvadrat shaklida bo‘lsa, yuqoridagi o‘lchamlar, tirqishning diagonali bo‘yicha hisoblanadi. baliqlarning uzunligi, mm simto‘r tirqishlarning diametri, mm 12 15 20 30 40 …

4 / 12

ari, hamda suv yetkazib berish inshootidagi suv sathi o‘zgarishini hisobga olib loyha qilinadi. inshoot o‘lchamlari, so‘rish jarayoning normal holatda o‘tishini ta’minlashi zarur. image8.gif image1.jpeg image9.png image10.gif image11.png image3.jpeg image12.gif image13.gif image14.jpeg image15.jpeg image16.png image4.jpeg image7.jpeg image17.gif image18.png image19.gif /docprops/thumbnail.jpeg
