kurs ishi mavzu:chizmalarga o’lcham qo’yishni o’rgatish metodikasi.o’lcham qo’yishda detal tayyorlash texnologik jarayonini hisobga olish mundarija kirish……………………………………………………………………………..3 1.chizma o’zi nima, chizma yaratish…………………………………………….4 2.chizmalarga o’lcham qo’yish metodikasi……………………………………17 3.chizmalarga o’lcham qo’yishni o’rganish……………………………………25 4.o’lcham qo’yishda detal tayyorlash jarayonini hisobga olish………...……...33 xulosa…………………………………………………………………………..38 foydalanilgan adabiyotlar………………………………………………………40 kirish chizma — qogʻoz, kalka (qora qogʻoz), taxta, yer sirti va boshqa ga chizilgan loyiha; maxsus chizmachilik asboblari (reysfeder, sirkul, reysmus, reysshina, chizgʻich va boshqalar) yordamida qalam, tush bilan maʼlum qoidalar asosida chizilgan grafik tasvir. mashinalar, mexanizmlar, bino va inshootlar, vertolyot va samolyotlar, raketa va kosmik kemalar, radio va televizorlar, xullas korxonalarda tayyorlanadigan, qurilish maydonlarida quriladigan narsalar va obʼyektlarning qismlarini tayyorlash, buzilganda taʼmirlash (tuzatish), tekshirish uchun ch.dan foydalaniladi. mashinasozlikda qoʻllanadigan ch. 3 turga boʻlinadi: turkumlab va koʻplab ishlab chiqarish ch.lari, yakka tartibda ishlab chiqarish ch.lari va taʼmirlash chlari. ch.larda tayyorlanadigan, taʼmirlanadigan va tekshiriladigan narsalarning oʻlchamlari, materiali, vazifasi, aniqlik, tozalik sinflari va boshqa maʼlumotlar koʻrsatiladi. qurilishdagi ch. umumiy qoʻrinish chlari va ishchi …

2 / 43

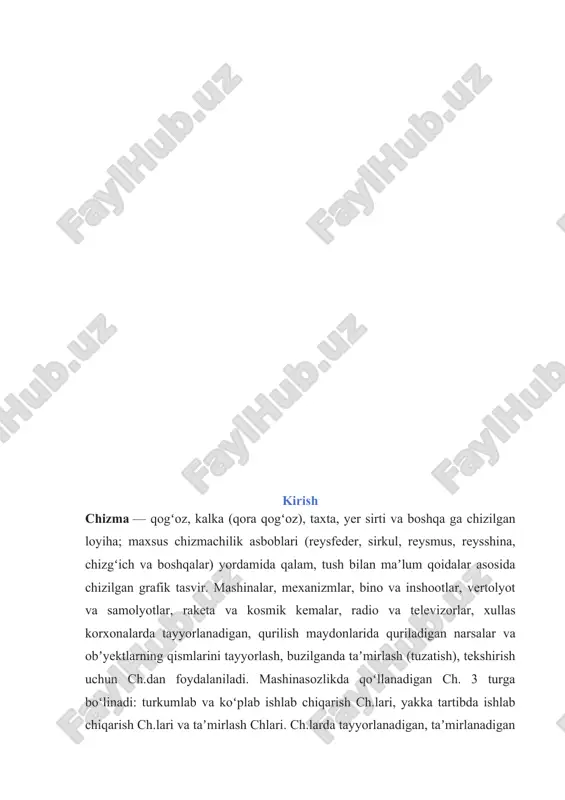

zishga, chizilgan chizmalarni oʻqishga, aksonometriya yasashga oʻrganish. ch.ning mazmuni va hajmi uning fan va texnikaning qaysi sohasi uchun moʻljallanganligiga qarab aniklanadi. ch. fanining boʻlimlari: geometrik ch.; proyeksion ch.; mashinasozlik ch.i, qurilish ch.i va boshqa geo metrik ch.da chizmachilik asboblari, chizmalarni rasmiylashtirish, geometrik yasashlar, tutashmalar va egri chiziklar oʻrganiladi. p royeksion ch.da nuqta, toʻgʻri chiziq, tekis shakllar, geometrik jismlarning tasvirlarini yasash va ularning oʻzaro vaziyatiga oid masalalar, aksonometrik tasvirlar va boshqa koʻriladi. mashinasozlik ch.ida chizmalarning turlari, koʻrinishlar, qirqimlar, kesimlar, rezbalar va boshqa, qurilish ch.ida esa bino qismlari, sanitariya texnikasi buyumlarining shartli belgilari hamda bino va inshootlarning chizmalari oʻrganiladi. chizmalar (sxemalar, xaritalar va grafiklar)ni chizish bilan shugʻullanuvchi kishilar chizmakashlar deb ataladi. turli sohalarning muqandislari, konstruktorlari va loyihachilari chizmakashlikni bilishlari shart. 1.chizma o’zi nima, chizma yaratish chizmalarni yaratishda gost 2.301-68 tomonidan belgilangan formatlardan foydalaning. varaq formatlari asl nusxalar, asl nusxalar, dublikatlar va nusxalarning tashqi ramkasining o'lchamlari (nozik chiziq bilan qilingan) bilan belgilanadi. asosiy …

3 / 43

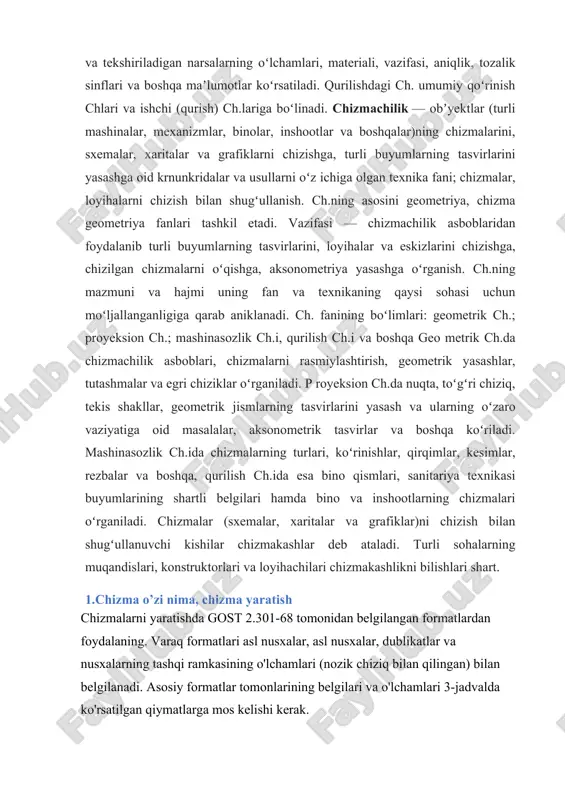

ruxsat beriladi (7-rasm). agar kerak bo'lsa, yon o'lchamlari 148 x 210 mm bo'lgan a5 formatidan foydalanishga ruxsat beriladi. 7-rasm - qo'shimcha formatlar asosiy formatlarning qisqa tomonlarini ularning o'lchamlarining karrali miqdoriga oshirish orqali shakllantirilgan qo'shimcha formatlardan foydalanishga ruxsat beriladi . olingan formatlarning o'lchamlari odatda 4-jadvalga muvofiq tanlanishi kerak. 4-jadval - formatlar ko'plik format a0 a1 a2 a3 a4 2 1189x1682 - - - - 3 1189x2523 841x1783 594x1261 420x891 297x630 4 - 841x2378 594x1682 420x1189 297x841 5 - - 594x2102 420x1486 297x1051 6 - - - 420x1783 297x1261 7 - - - 420x2080 297x1471 8 - - - - 297x1682 9 - - - - 297x1892 loyqa formatning belgilanishi asosiy formatning belgilanishi va uning jadvalga muvofiq ko'pligidan iborat, masalan, a0x2, a4x8 va boshqalar. masshtab masshtab - chizmada tasvirlangan ob'ekt o'lchamlarining haqiqiy o'lchamlariga nisbati. rasmlar haqiqiy o'lchamda yaratilgan chizmalar ob'ektning haqiqiy o'lchamlari haqida aniq tasavvur beradi. biroq, agar ob'ektning o'lchami juda kichik …

4 / 43

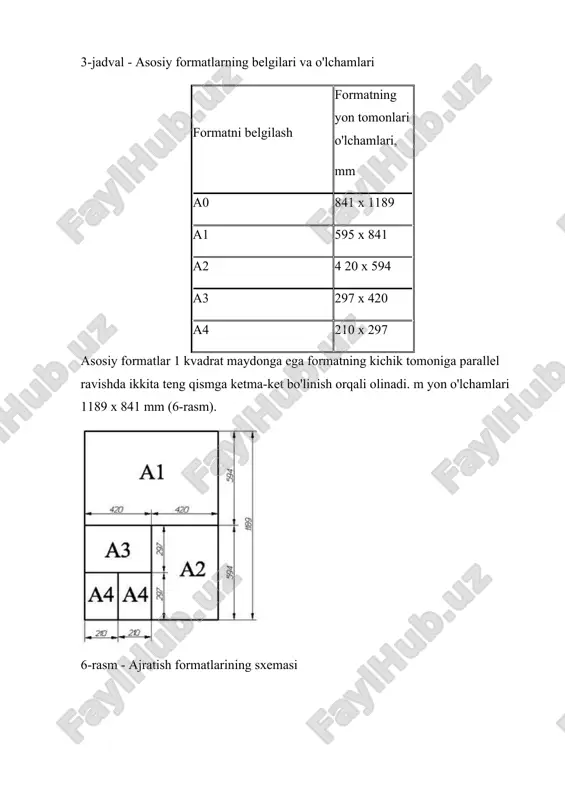

chizmalarda tasvirlash uchun gost 2.303-68 chiziqlarning uslublari va asosiy maqsadlarini belgilaydi (6-jadval). bir xil turdagi chiziqlar qalinligi bir xil masshtabda chizilgan berilgan chizmadagi barcha tasvirlar uchun bir xil bo'lishi kerak. s chizig'ining qalinligi tasvirning o'lchamiga va murakkabligiga, shuningdek, chizilgan formatiga qarab 0,5 dan 1,4 mm gacha bo'lishi kerak. 6-jadval – chiziq turlari element raqami . ism shrift asosiy chiziq qalinligiga nisbatan chiziq qalinligi asosiy maqsad 1 qattiq qalin asosiy s ko'rinadigan kontur chizig'i ko'rinadigan o'tish chiziqlari bo'lim kontur chiziqlari (chiqarish va bo'limga kiritilgan) 2 qattiq yupqa s/3 dan s/2 gacha ustlangan qismning kontur chizig'i o'lchov va kengaytma chiziqlari chiziq chiziqlari etakchi chiziqlar chiziqlar javonlari - sardorlar va yozuvlarning tagiga chizish chegara tafsilotlarini tasvirlash uchun chiziqlar ("mebel") ko'rinishlar, bo'limlar va bo'limlardagi batafsil chegara chiziqlari xayoliy o'tish chiziqlari samolyotlarning izlari, maxsus konstruktsiyalar uchun xarakterli nuqtalarni qurish chiziqlari 3 qattiq to'lqinli s/3 dan s/2 gacha chiziqlarni buzish ko'rinish va qism o'rtasidagi chegara chiziqlari …

5 / 43

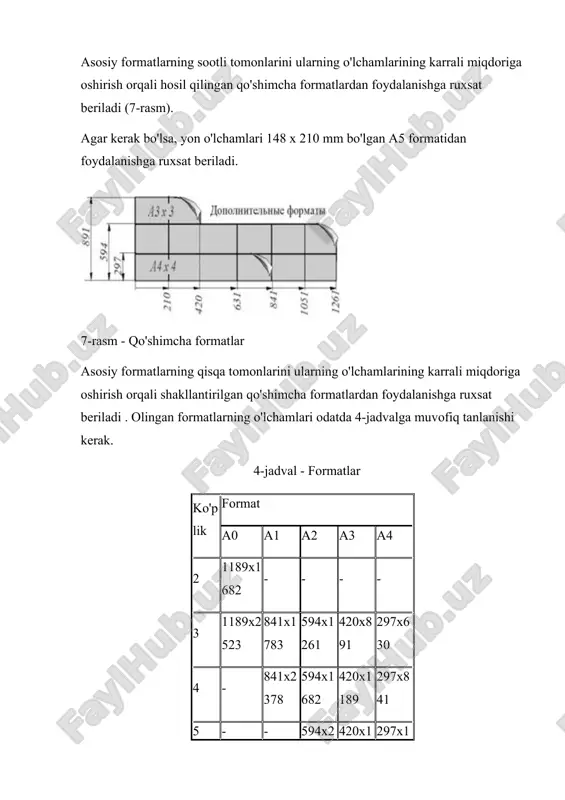

bilan birlashtirilgan skanerlash tasviri uchun chiziqlar tutqichning chizmasi ( 8-rasm) ba'zi chiziqlardan foydalanish misollarini ko'rsatadi. e'tibor bering, chiziqli va nuqtali chiziqlar faqat tire bilan kesishishi kerak. 8-rasm - chiziqlarning asosiy maqsadi chizmalardagi barcha yozuvlar gost 2.304 - 81 ga muvofiq standart shriftda amalga oshiriladi. standart 2 turdagi shriftlarni o'rnatadi: tip. a va b turi, ularning har biri egilishsiz yoki drenaj poydevoriga 75 daraja moyillik bilan bajarilishi mumkin. shrift o'lchami h - bosh harflarning millimetrdagi balandligi bilan belgilanadigan qiymat. bosh harflarning balandligi h chiziqning asosiga perpendikulyar ravishda o'lchanadi. quyidagi shrift o'lchamlari o'rnatiladi: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. gost 2.304-81 shriftning to'rt turini belgilaydi: 1. nishabsiz a turi ( d = h /14); 2. nishabligi taxminan 75 o ( d = h /14) bo'lgan a turi; 3. nishabsiz b turi ( d = h /10); 4. nishabligi taxminan 75 o ( d = h /10) bo'lgan b …
