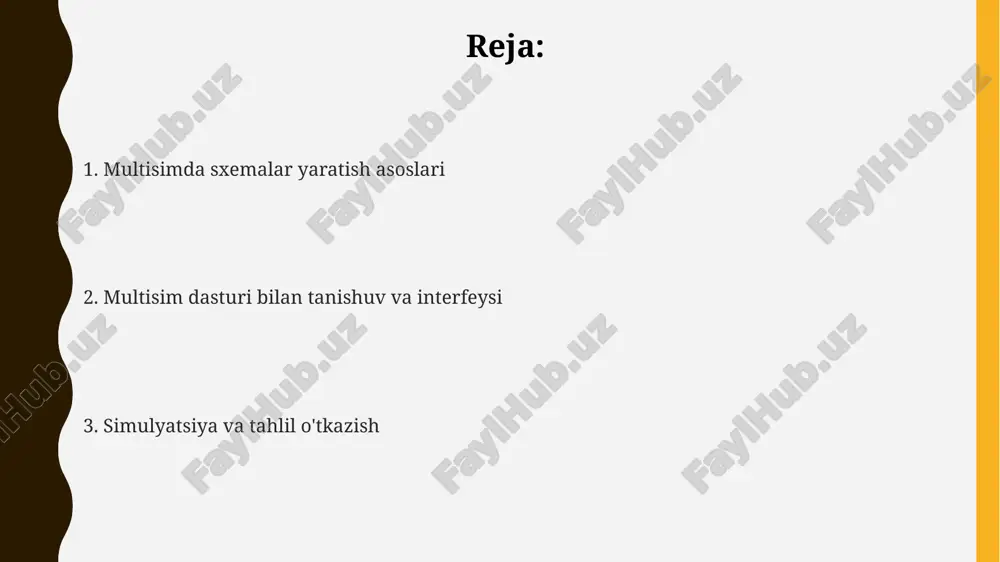

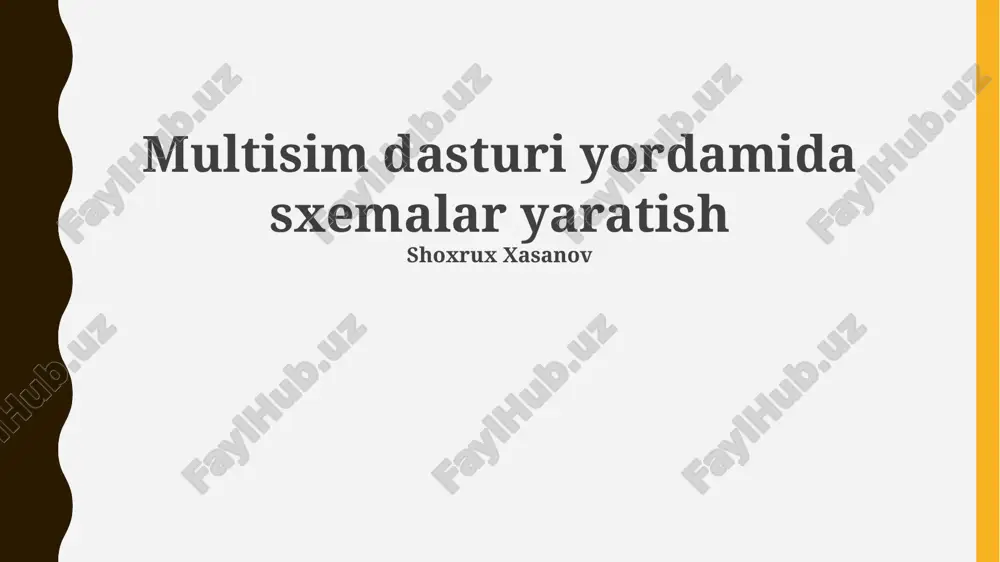

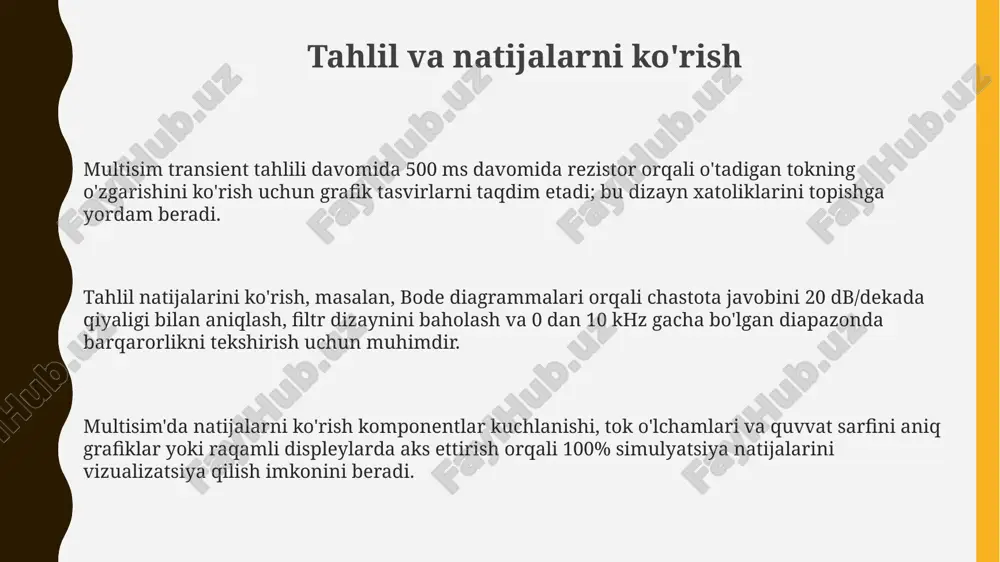

powerpoint presentation multisim dasturi yordamida sxemalar yaratish shoxrux xasanov 1. multisimda sxemalar yaratish asoslari 2. multisim dasturi bilan tanishuv va interfeysi 3. simulyatsiya va tahlil o'tkazish reja: tahlil va natijalarni ko'rish multisim transient tahlili davomida 500 ms davomida rezistor orqali o'tadigan tokning o'zgarishini ko'rish uchun grafik tasvirlarni taqdim etadi; bu dizayn xatoliklarini topishga yordam beradi. tahlil natijalarini ko'rish, masalan, bode diagrammalari orqali chastota javobini 20 db/dekada qiyaligi bilan aniqlash, filtr dizaynini baholash va 0 dan 10 khz gacha bo'lgan diapazonda barqarorlikni tekshirish uchun muhimdir. multisim'da natijalarni ko'rish komponentlar kuchlanishi, tok o'lchamlari va quvvat sarfini aniq grafiklar yoki raqamli displeylarda aks ettirish orqali 100% simulyatsiya natijalarini vizualizatsiya qilish imkonini beradi. oddiy sxemani simulyatsiya qilish multisim yordamida oddiy zanjirlarni simulyatsiya qilish, rezistor (100 ohm), kondensator (1 uf) va 5v kuchlanish manbai bilan dc zanjirini tahlil qilish imkoniyatini beradi. oddiy sxemani simulyatsiya qilish, virtual asboblar, masalan, multimetr yordamida kuchlanish, tok va quvvatni o'lchash, …

2 / 10

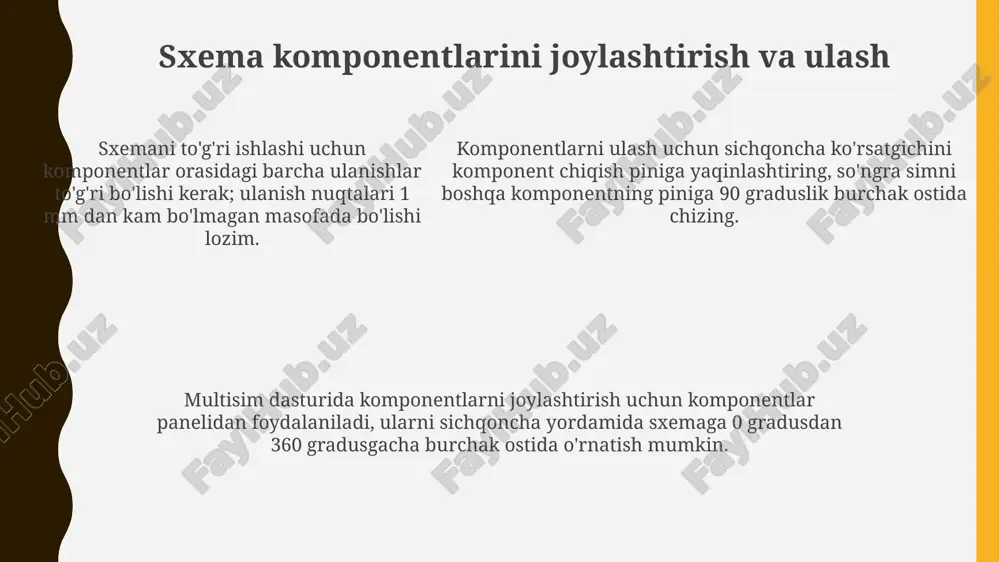

omponentning piniga 90 graduslik burchak ostida chizing. maslahatlar va xatolarni tuzatish komponent qiymatlarini 10% tolerans bilan tanlang; aks holda, simulyatsiya natijalari haqiqiy qurilmalardan farq qilishi mumkin, ayniqsa sezgir sxemalarda. sxemani loyihalashda topraklama to'g'ri ekanligiga e'tibor bering, chunki topraklamani noto'g'ri ulash simulyatsiyani to'xtatib qo'yishi yoki noto'g'ri natijalar berishi mumkin. multisimda virtual asboblar (multimetr, osiloskop) konfiguratsiyasini tekshiring. noto'g'ri sozlash noto'g'ri o'lchovlarga olib keladi, masalan, noto'g'ri voltaj diapazoni. asosiy o'lchov asboblari osiloskop vaqtga bog'liq bo'lgan kuchlanish signallarini vizual ravishda ko'rsatadi, chastota, amplituda va to'lqin shaklini o'lchash imkonini beradi, signal anomaliyalarini aniqlash uchun ham ishlatiladi. multimetr - bu tok kuchini amperlarda, kuchlanishni voltlarda va qarshilikni ohmlarda o'lchash uchun ishlatiladigan muhim asbob, ac va dc signallarni aniqlik bilan aniqlash imkonini beradi. funksiya generatori 1 hz dan bir necha mhz gacha bo'lgan turli xil to'lqin shakllarini (sinus, to'rtburchak, uchburchak) yaratadi, bu elektron sxemalarni sinovdan o'tkazish va signal xususiyatlarini tahlil qilishda juda foydali. multisim dasturi bilan tanishuv …

3 / 10

a'sir qiladi. simulyatsiya sozlamalari global parametrlar, komponent toleranslari va haroratni (masalan, 27 daraja selsiy) o'rnatish imkoniyatini beradi, bu real dunyo xatti-harakatlarini taqlid qiladi. simulyatsiya sozlamalari turli tahlil turlarini, masalan, vaqtinchalik (0 dan 10 ms gacha) yoki ac sweep (10 hz dan 10 khz gacha) ni aniqlash imkonini beradi. e'tiboringiz uchun rahmat @taqdimot_robot

4 / 10

multisim dasturi yordamida sxemalar yaratish - Page 4

5 / 10

multisim dasturi yordamida sxemalar yaratish - Page 5
