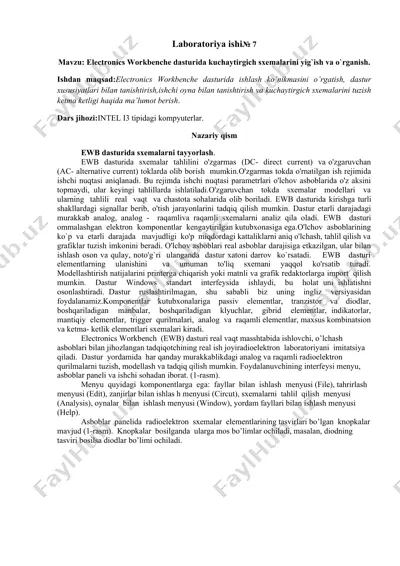

laboratoriya ishi№ 7 mavzu: electronics workbenche dasturida kuchaytirgich sxemalarini yig`ish va o`rganish. ishdan maqsad:electronics workbenche dasturida ishlash ko’nikmasini o’rgatish, dastur xususiyatlari bilan tanishtirish,ishchi oyna bilan tanishtirish va kuchaytirgich sxemalarini tuzish ketma ketligi haqida ma’lumot berish. dars jihozi:intel i3 tipidagi kompyuterlar. nazariy qism ewb dasturida sxemalarni tayyorlash. ewb dasturida sxemalar tahlilini o'zgarmas (dc- direct current) va o'zgaruvchan (ac- alternative current) toklarda olib borish mumkin.o'zgarmas tokda o'rnatilgan ish rejimida ishchi nuqtasi aniqlanadi. bu rejimda ishchi nuqtasi parametrlari o'lchov asboblarida o'z aksini topmaydi, ular keyingi tahlillarda ishlatiladi.o'zgaruvchan tokda sxemalar modellari va ularning tahlili real vaqt va chastota sohalarida olib boriladi. ewb dasturida kirishga turli shakllardagi signallar berib, o'tish jarayonlarini tadqiq qilish mumkin. dastur etarli darajadagi murakkab analog, analog - raqamliva raqamli sxemalarni analiz qila oladi. ewb dasturi ommalashgan elektron komponentlar kengaytirilgan kutubxonasiga ega.o'lchov asboblarining ko`p va etarli darajada mavjudligi ko'p miqdordagi kattaliklarni aniq o'lchash, tahlil qilish va grafiklar tuzish imkonini beradi. o'lchov asboblari …

2 / 5

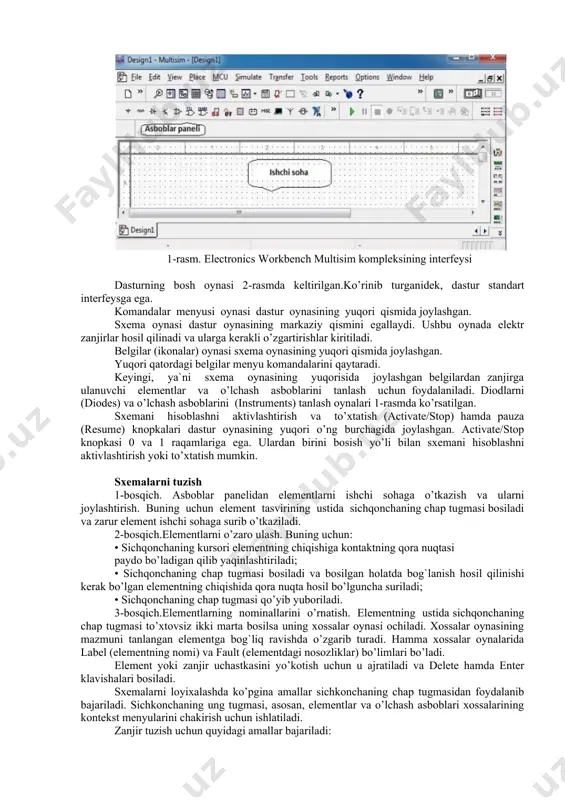

raqamli elementlar, maxsus kombinatsion va ketma- ketlik elementlari sxemalari kiradi. electronics workbench (ewb) dasturi real vaqt masshtabida ishlovchi, o’lchash asboblari bilan jihozlangan tadqiqotchining real ish joyiradioelektron laboratoriyani imitatsiya qiladi. dastur yordamida har qanday murakkablikdagi analog va raqamli radioelektron qurilmalarni tuzish, modellash va tadqiq qilish mumkin. foydalanuvchining interfeysi menyu, asboblar paneli va ishchi sohadan iborat. (1-rasm). menyu quyidagi komponentlarga ega: fayllar bilan ishlash menyusi (file), tahrirlash menyusi (edit), zanjirlar bilan ishlas h menyusi (circut), sxemalarni tahlil qilish menyusi (analysis), oynalar bilan ishlash menyusi (window), yordam fayllari bilan ishlash menyusi (help). asboblar panelida radioelektron sxemalar elementlarining tasvirlari bo’lgan knopkalar mavjud (1-rasm). knopkalar bosilganda ularga mos bo’limlar ochiladi, masalan, diodning tasviri bosilsa diodlar bo’limi ochiladi. 1-rasm. electronics workbench multisim kompleksining interfeysi dasturning bosh oynasi 2-rasmda keltirilgan.ko’rinib turganidek, dastur standart interfeysga ega. komandalar menyusi oynasi dastur oynasining yuqori qismida joylashgan. sxema oynasi dastur oynasining markaziy qismini egallaydi. ushbu oynada elektr zanjirlar hosil qilinadi va …

3 / 5

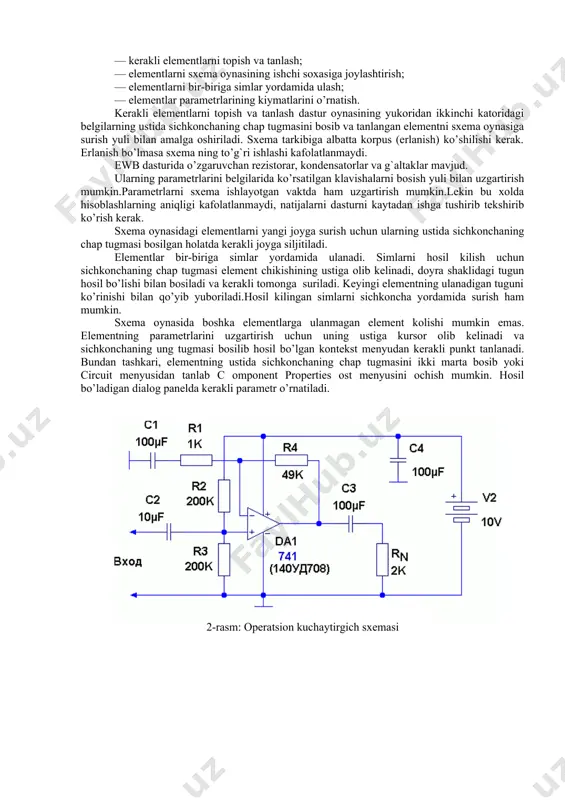

ish yoki to’xtatish mumkin. sxemalarni tuzish 1-bosqich. asboblar panelidan elementlarni ishchi sohaga o’tkazish va ularni joylashtirish. buning uchun element tasvirining ustida sichqonchaning chap tugmasi bosiladi va zarur element ishchi sohaga surib o’tkaziladi. 2-bosqich.elementlarni o’zaro ulash. buning uchun: • sichqonchaning kursori elementning chiqishiga kontaktning qora nuqtasi paydo bo’ladigan qilib yaqinlashtiriladi; • sichqonchaning chap tugmasi bosiladi va bosilgan holatda bog`lanish hosil qilinishi kerak bo’lgan elementning chiqishida qora nuqta hosil bo’lguncha suriladi; • sichqonchaning chap tugmasi qo’yib yuboriladi. 3-bosqich.elementlarning nominallarini o’rnatish. elementning ustida sichqonchaning chap tugmasi to’xtovsiz ikki marta bosilsa uning xossalar oynasi ochiladi. xossalar oynasining mazmuni tanlangan elementga bog`liq ravishda o’zgarib turadi. hamma xossalar oynalarida label (elementning nomi) va fault (elementdagi nosozliklar) bo’limlari bo’ladi. element yoki zanjir uchastkasini yo’kotish uchun u ajratiladi va delete hamda enter klavishalari bosiladi. sxemalarni loyixalashda ko’pgina amallar sichkonchaning chap tugmasidan foydalanib bajariladi. sichkonchaning ung tugmasi, asosan, elementlar va o’lchash asboblari xossalarining kontekst menyularini chakirish uchun ishlatiladi. zanjir …

4 / 5

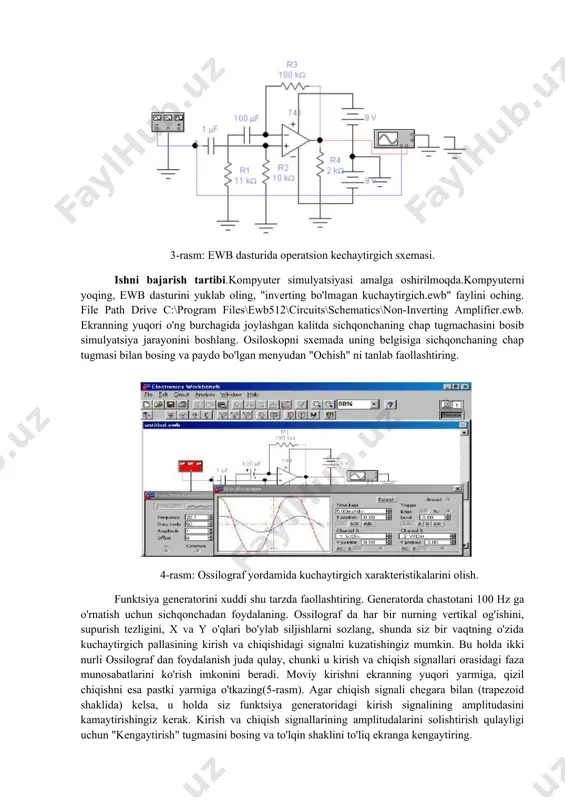

larning parametrlarini belgilarida ko’rsatilgan klavishalarni bosish yuli bilan uzgartirish mumkin.parametrlarni sxema ishlayotgan vaktda ham uzgartirish mumkin.lekin bu xolda hisoblashlarning aniqligi kafolatlanmaydi, natijalarni dasturni kaytadan ishga tushirib tekshirib ko’rish kerak. sxema oynasidagi elementlarni yangi joyga surish uchun ularning ustida sichkonchaning chap tugmasi bosilgan holatda kerakli joyga siljitiladi. elementlar bir-biriga simlar yordamida ulanadi. simlarni hosil kilish uchun sichkonchaning chap tugmasi element chikishining ustiga olib kelinadi, doyra shaklidagi tugun hosil bo’lishi bilan bosiladi va kerakli tomonga suriladi. keyingi elementning ulanadigan tuguni ko’rinishi bilan qo’yib yuboriladi.hosil kilingan simlarni sichkoncha yordamida surish ham mumkin. sxema oynasida boshka elementlarga ulanmagan element kolishi mumkin emas. elementning parametrlarini uzgartirish uchun uning ustiga kursor olib kelinadi va sichkonchaning ung tugmasi bosilib hosil bo’lgan kontekst menyudan kerakli punkt tanlanadi. bundan tashkari, elementning ustida sichkonchaning chap tugmasini ikki marta bosib yoki circuit menyusidan tanlab c omponent properties ost menyusini ochish mumkin. hosil bo’ladigan dialog panelda kerakli parametr o’rnatiladi. 2-rasm: operatsion kuchaytirgich …

5 / 5

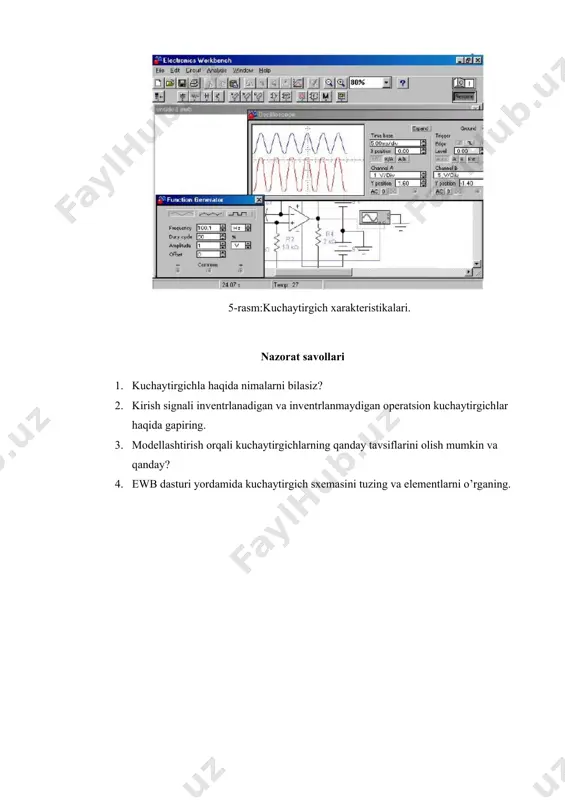

rzda faollashtiring. generatorda chastotani 100 hz ga o'rnatish uchun sichqonchadan foydalaning. ossilograf da har bir nurning vertikal og'ishini, supurish tezligini, x va y o'qlari bo'ylab siljishlarni sozlang, shunda siz bir vaqtning o'zida kuchaytirgich pallasining kirish va chiqishidagi signalni kuzatishingiz mumkin. bu holda ikki nurli ossilograf dan foydalanish juda qulay, chunki u kirish va chiqish signallari orasidagi faza munosabatlarini ko'rish imkonini beradi. moviy kirishni ekranning yuqori yarmiga, qizil chiqishni esa pastki yarmiga o'tkazing(5-rasm). agar chiqish signali chegara bilan (trapezoid shaklida) kelsa, u holda siz funktsiya generatoridagi kirish signalining amplitudasini kamaytirishingiz kerak. kirish va chiqish signallarining amplitudalarini solishtirish qulayligi uchun "kengaytirish" tugmasini bosing va to'lqin shaklini to'liq ekranga kengaytiring. 5-rasm:kuchaytirgich xarakteristikalari. nazorat savollari 1. kuchaytirgichla haqida nimalarni bilasiz? 2. kirish signali inventrlanadigan va inventrlanmaydigan operatsion kuchaytirgichlar haqida gapiring. 3. modellashtirish orqali kuchaytirgichlarning qanday tavsiflarini olish mumkin va qanday? 4. ewb dasturi yordamida kuchaytirgich sxemasini tuzing va elementlarni o’rganing. image1.png image2.gif image3.jpeg image4.jpeg …
