1 / 15

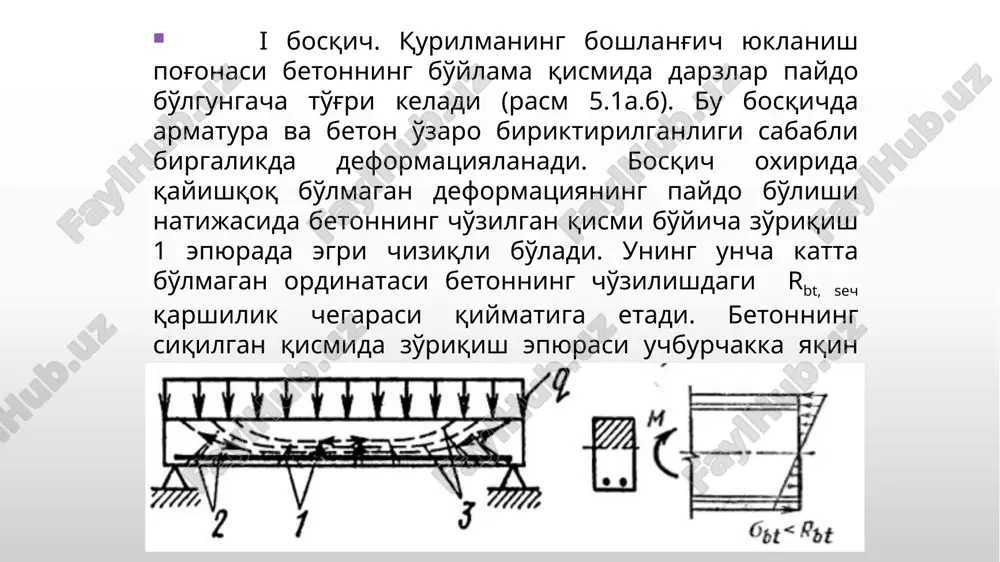

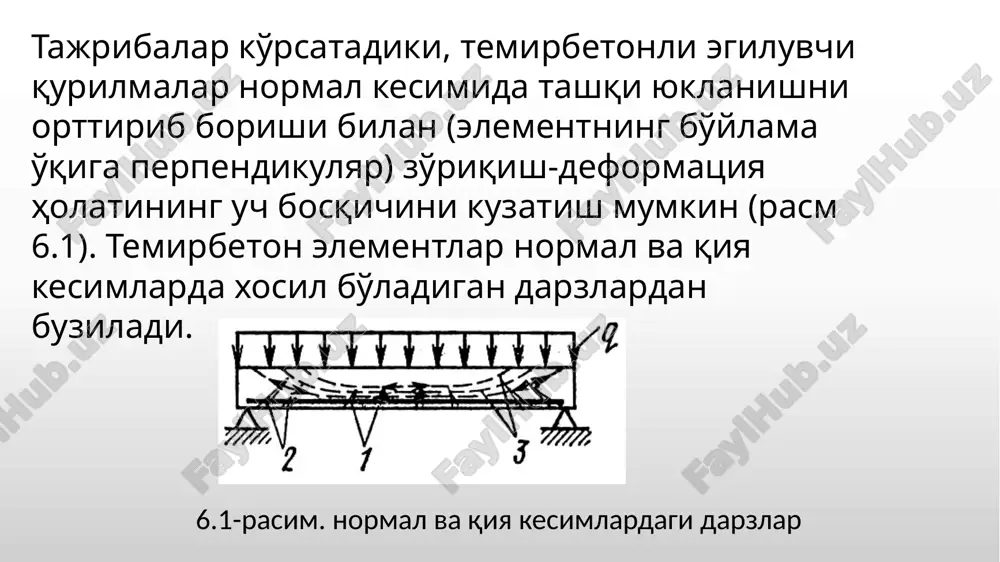

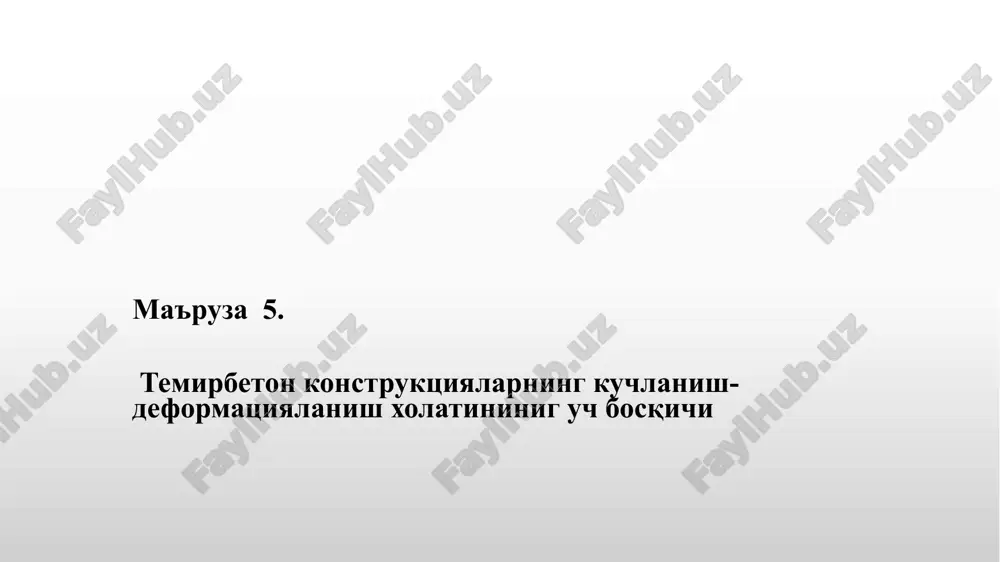

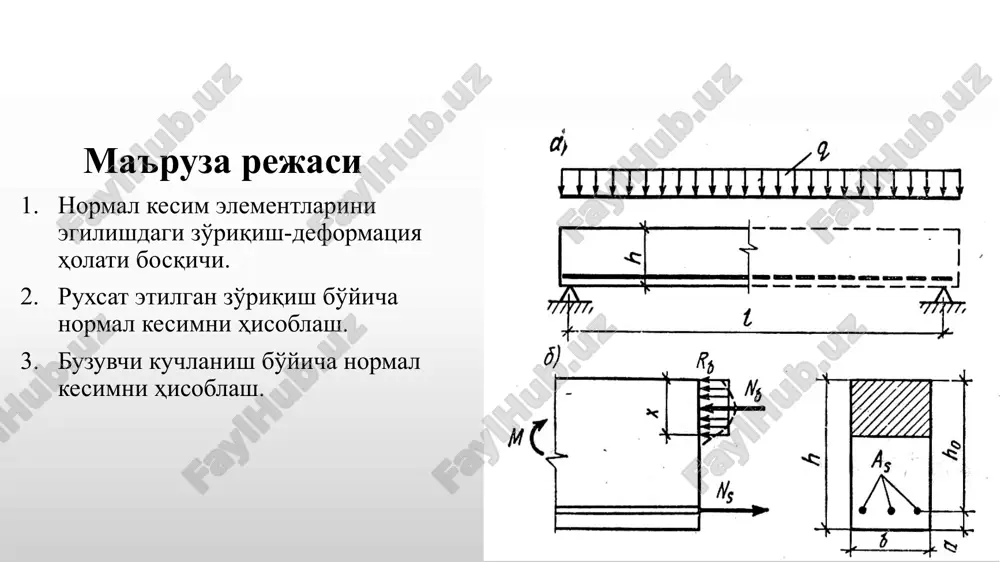

stroitelnie konstruktsii ma'ruza 5. temirbeton konstruktsiyalarning kuchlanish-deformatsiyalanish xolatininig uch bosqichi ma'ruza rejasi normal kesim elementlarini egilishdagi zo'riqish-deformatsiya holati bosqichi. ruxsat etilgan zo'riqish bo'yicha normal kesimni hisoblash. buzuvchi kuchlanish bo'yicha normal kesimni hisoblash. tajribalar ko'rsatadiki, temirbetonli egiluvchi qurilmalar normal kesimida tashqi yuklanishni orttirib borishi bilan (elementning bo'ylama o'qiga perpendikulyar) zo'riqish-deformatsiya holatining uch bosqichini kuzatish mumkin (rasm 6.1). temirbeton elementlar normal va qiya kesimlarda xosil bo'ladigan darzlardan buziladi. 6.1-rasim. normal va qiya kesimlardagi darzlar i bosqich. qurilmaning boshlang'ich yuklanish pog'onasi betonning bo'ylama qismida darzlar paydo bo'lgungacha to'g'ri keladi (rasm 5.1a.b). bu bosqichda armatura va beton o'zaro biriktirilganligi sababli birgalikda deformatsiyalanadi. bosqich oxirida qayishqoq bo'lmagan deformatsiyaning paydo bo'lishi natijasida betonning cho'zilgan qismi bo'yicha zo'riqish 1 epyurada egri chiziqli bo'ladi. uning uncha katta bo'lmagan ordinatasi betonning cho'zilishdagi rbt, sech qarshilik chegarasi qiymatiga etadi. betonning siqilgan qismida zo'riqish epyurasi uchburchakka yaqin ko'rinshga egadir. (1a bosqich). berilgan bosqichda armatura uzunligi bo'yicha zo'riqishni armatura (es) va betonning …

2 / 15

ismida qabul qilinadi. siqilgan qismida betonning egiluvchan bo'lmagan deformatsiya paydo bo'ladi, zo'riqish epyurasi egri chiziqli bo'ladi. bunda maksimal zo'riqish betonning prizma mustahkamligiga etishmaydi . beton darzlari orasidagi uchastkada, armatura bilan birikkanligi saqlangan holda, cho'zilishga ishlay boshlaydi. bunda armaturadagi zo'riqish birmuncha kamayadi. yuklanish ortib borishi bilan darzlar kattalashib boradi va qurilmaning yuqori qismlariga tarqaladi. ii bosqichning oxiri armatura bo'ylab va siqilgan betonda sezilarli qayishqoq bo'lmagan deformatsiyalarning rivojlanishining boshlanishi bilan tavsiflanadi. ii-bosqich iii bosqich. buzilish bosqichi. bu bosqich elementlar ishida nisbatan qisqa davrdir. qurilmaning o'zaklanish darajasiga bog'liq holda armatura uzunligi bo'yicha va betonning siqilgan qismida ketma-ketlik bilan zo'riqishning oxirgi chegarasiga erishish berilgan turlichadir. bunda ikkita mumkin bo'lgan holatga bo'linadi: bosqich iii, holat 1 va bosqich iii, holat 2. holat 1 to'liq o'zaklanmagan kesimning zo'riqish-deformatsiya holati tavsiflanadi, ya'ni qurilma joriy me'yoriy hujjatlar asosida loyihalangan. berilgan holatda temirbeton elementlarining buzilishi o'zakli armatura uzunligi bo'yicha zo'riqish fizik yoki oquvchanlik shartli chegarasi etsa boshlanadi, yuqori mustahkam …

3 / 15

foydalanilmaydi. temirbeton qurilmalarini loyihalash iii, i hol bo'yicha olib boriladi. siqilish zonasining me'yoriy balandligi armaturadagi kuchlanish siqilish zonasining nisbiy balandlikka bog'liq.  = x / ho. armaturadagi kuchlanish - , uning xisobiy qarshiligiga etganda- rs, siqilish zonasidagi me'yory balandlikgi r yuzaga keladi. ushbu ko'rsatkich konstruktsiyaninig buzilish xolatini belgilaydi. -   r, buzilish cho'ziluvchi zonadan boshlanadi (cho'zuvchi armaturadan). -   r –armaturadagi kuchlanishs  rs xolat yuz beradi va buzilish siqilish zonasidan yuzaga keladi.(beton bo'yicha). ruxsat etilgan zo'riqish bo'yicha normal kesimni hisoblash ruxsat etilgan zo'riqish bo'yicha normal kesimni hisoblash bizni mamlakatimizda 1938 yilgacha qo'llanilgan. hisoblash asosida zo'riqib-deformatsiyalashning ii bosqichi qo'yoilgan. guk qonuni va kesimlarning tekis gipotezasi haqqoniy hisoblangan. betondagi siqilgan qism elementlarining egilishi zo'riqishning uchburchak epyurasi deb qabul qilinar edi. betonning cho'zilgan qismi ishda hisobga olinmas edi. betonning qayishqoqlik moduli zo'riqish qiymatiga bohliq bo'lmagan holda doimo qabul qilinar edi. hisoblashda temirbetonning haqiqiy kesimi o'rniga soxtasi kiritilar edi, chunki keltirlgan …

4 / 15

.1) turli tekshiruvlar tomonidan o'tkazilgan ko'psonli tajriba tekshirishlar temirbeton qayishqoqlik qoidasining asosiy holatini tasdiqlab bera olmadilar, ayniqsa qurilish industriyasida yuqori mustahkam, engil betonlar va yuqori mustahkam po'latlarni joriy etishda. bu usul temirbetonning platik xususiyatlarini hisobga olmagan. shuningdek, yuklanishning o'zgaruvchanligi va materiallar qarshiligi hisobga olinmagan. qurilmaning ishonchliligi, qaysiki qurilma materialiga bog'liq bo'lgan zapas koeffitsienti bilan ta'minlangan. usul bir vaqtning o'zida materialdagi haqiqiy zo'riqishni aniqlash, haqiqiy buzuvchi yukni va shu kabilarni aniqlashga imkon bermagan. buzuvchi yuk bo'yicha normal kesimni hisoblash 1932 yilda sovet olimi a.f.loleyt temirbeton bo'yicha butun ittifoq kengashida “ruxsat etilgan zo'riqishni hisoblash usulini tanqidlab so'zga chiqdi va buzilish bosqichini hisoblash usulini taklif etdi. natijada kengaytirilgan tekshiruvlarda, 30-yillar boshida sovet olimlari tomonidan o'tkazilgan, temirbetonning qayishqoq plastik xususiyatlarini hisobga oluvchi hisoblash usuli ishlab chiqildi. u 1938 yili temirbeton qurilmalarini loyihalashdagi me'yorlarga kiritilgan. usul asosida temirbeton qurilmalarining iii bosqich zo'riqtirilgan-deformatsion holatdagi ishi qo'yilgan. betonning uzun qismidagi ishi hisoblanmagan. ruxsat etilgan zo'riqishni hisoblash usulidagi …

5 / 15

mligini etarlicha to'g'ri aniqlar va o'sha vaqtda temirbeton qonunlari rivojida katta qadam hisoblangan. bu usulning asosiy kamchiligi bo'lib bitta qurilma ishiga ta'sir etuvchi ko'pgina omillarni hisobga olmaydigan mustahkamlik zonasi koeffitsientida foydalanish hisoblanadi. bundan tashqari, buzuvchi yuklanishni hisoblash usuli buzilishga olib keluvchi qurilmaning ishlashini baholovchi bosqichlarga imkon bermaydi. yuqori mustahkam materiallarning paydo bo'lishi bilan, kesimlarga kam material sarflanadigan bo'ldi. shunga yarasha qurilma qattiqligi kamayadi. natijada ta'sir etuvchi yuklardan egilishlar sezilarli bo'ldi. bu ko'pgina hollarda inshootlardan to'g'ri foydalanishga to'siq bo'lardi. bundan tashqari darzlarning ochilishi armaturalarni emirilishiga olib keluvchi sezilarli omil bo'lib hisoblandi. belgilangan sharoit temirbeton qurilmalarini hisoblashning kedajakda zamonviy usullarini talab etadi. shu sababli temirbeton qurilmalarini oxirgi holati bo'yicha hisoblash usuli paydo bo'ldi. image1.jpeg image2.jpeg image3.png image4.jpeg image5.jpeg image6.png image7.png image8.jpeg image9.jpg image10.wmf oleobject1.bin image11.wmf oleobject2.bin image12.wmf image13.wmf oleobject3.bin oleobject4.bin image14.wmf oleobject5.bin s (b 1. m raschetnie sxemi s a stadiya 3 t s e e a / = 1 2 1 …
