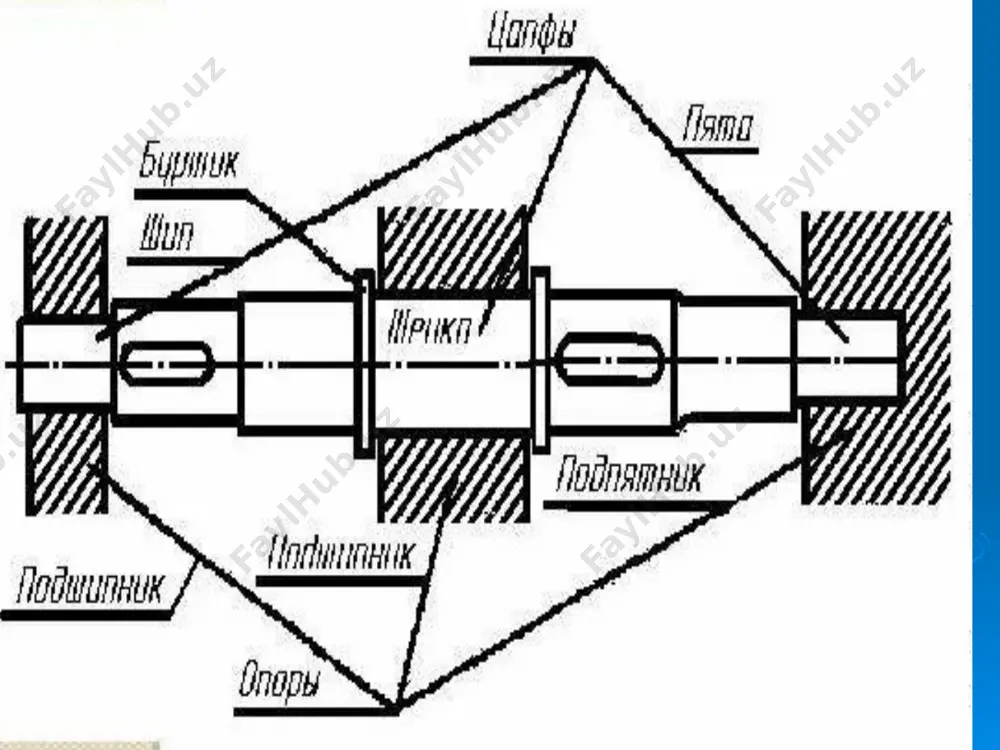

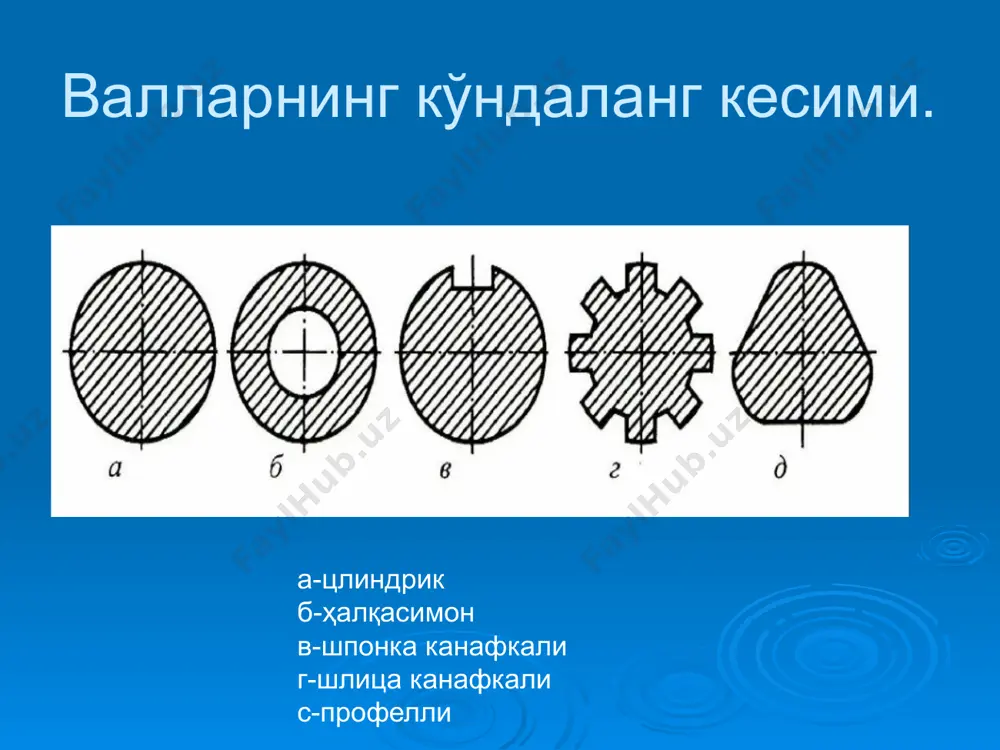

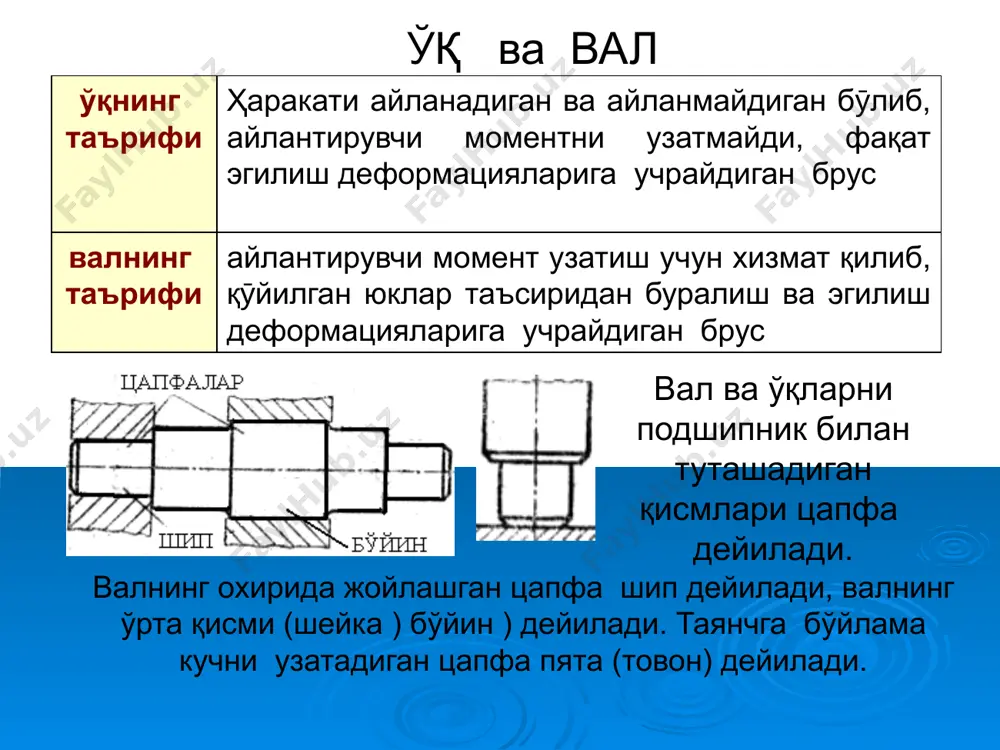

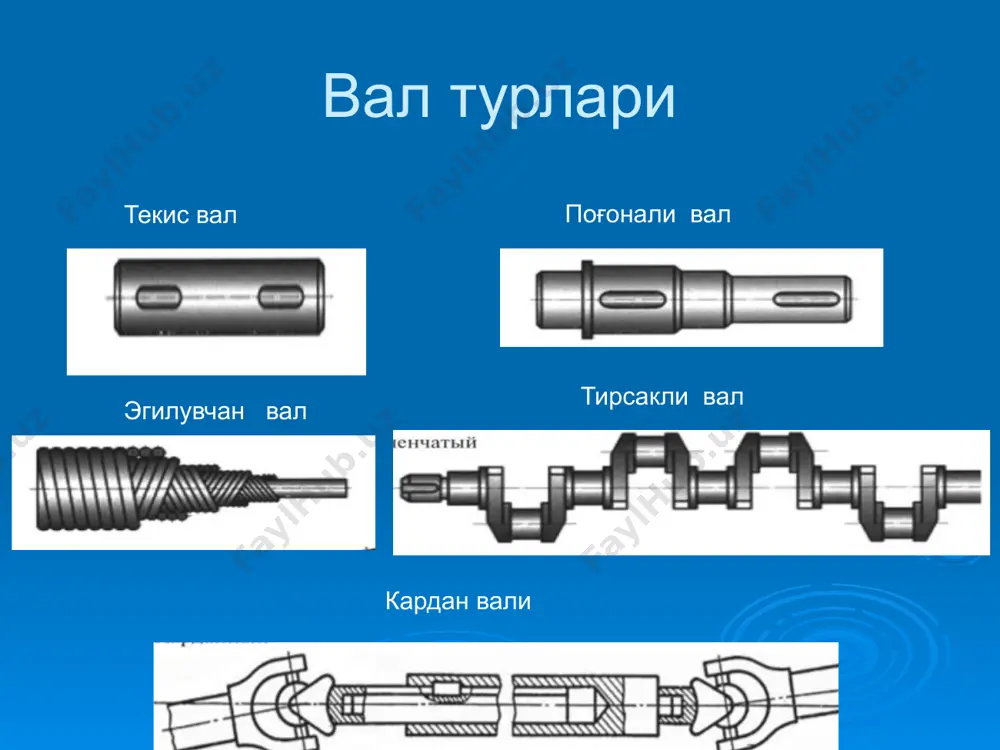

mexanika mavzu: val va o'qlar. reja. 1.dastlabki hisoblash. 2.val va o'qlar turlari. 3. podshipniklar vazifasi va turlari 4.dumalash podshipniklarni tanlash va ishlash muddatini hisoblash. o'q va val o'qning ta'rifi harakati aylanadigan va aylanmaydigan bӯlib, aylantiruvchi momentni uzatmaydi, faqat egilish deformatsiyalariga uchraydigan brus valning ta'rifi aylantiruvchi moment uzatish uchun xizmat qilib, qӯyilgan yuklar ta'siridan buralish va egilish deformatsiyalariga uchraydigan brus val va o'qlarni podshipnik bilan tutashadigan qismlari tsapfa deyiladi. valning oxirida joylashgan tsapfa ship deyiladi, valning o'rta qismi (sheyka ) bo'yin ) deyiladi. tayanchga bo'ylama kuchni uzatadigan tsapfa pyata (tovon) deyiladi. 2 val turlari tekis val pog'onali val tirsakli val egiluvchan val kardan vali vallarning ko'ndalang kesimi. a-tslindrik b-halqasimon v-shponka kanafkali g-shlitsa kanafkali s-profelli o'q va vallarning uzunligi bo'yicha shakli eguvchi va burovchi momentlar epyuralarining xarakteriga bog'liq aniqlanadi. bunda o'q va vallarning bo'ylama profili teng qarshilik ko'rsatuvchi brus shakliga yaqin tanlanadi. konstruktiv imkoniyatlarga ko'ra detal- larni o'rnatish qulayligi ta'minlanishi lozim. detallarni …

2 / 16

onasining uzunligi to'liq hisoblash. statik mustahkamlikka hisob- lashda , ekvivalent kuchlanishlar eng katta qiymatga erishgan, valni toliqishga tekshirilganda esa eguvchi va burovchi momentlar eng katta qiymatga erishgan, val kesimini ӯzgarishi va kuchlanishlar kontsentratsiyasi hosil bӯlgan kesimlar xavflidir mustahkamlikka valni diametri egilishga ruxsat etilgan kuchlanish toliqishga ruxsat etilgan kuchlanish vallarni hisoblashda qo'llaniladigan ruxsat etilgan kuchlanishlar: - toliqish chegaralari - ruxsat etilgan kontakt kuchlanishlar: po'lot g'ildirak uchun qora cho'yon uchun vallarni bikrlikka hisoblash. ilashmadagi kuchlar ta'sirida val egilish , buralish deforma-tsiyalariga uchraydi. elastik ko'chishlar val bilan bog'liq bo'lgan detallarga salbiy ta'sir ko'rsata-di. valning salqiligi tishli ilashmadagi tishning uzunligi bo'ylab yuklanish kontsentratsiyasini hosil qiladi. yuqori aylanish chastotasida podshipnik bilan val tiqilib qoladi yoki ilashish sifati pasayadi buralishga va egilishga bikrlik shartlari - valni buralish burchagi; f – eng katta salqilik tishli uzatma vallari uchun ruxsat etilgan salqilik va val kesimining aylanish burchagi stanoklarda va qabul qilinadi (l– val tayanchlari orasidagi masofa ), konussimon …

3 / 16

laydigan jismlarning shakliga kӯra dumalash jismlar qatorining soniga qarab radial, tirak, tirak – radial sharikli rolikli - kalta tsilin-drik, uzun tsilindrik, ӯrama, konussimon va ignasimon bir, ikki va kӯp qatorli podshipniklarni shartli belgilari: podshipniklarning nomerlari – ichki diametr-lari, seriyasi, turlari, konstruktiv xususiyatlari to'g'risida ma'lumot beradi: birinchi va ikkinchi raqamlarni ( o'ngdan chapga ) beshga ko'paytirsak podshipnikning ichki diametrini hosil qilamiz. masalan, oxirgi ikki raqami 12 bunga podshipniklar bo'ysunmaydi ular uchun o'ng tomondan birinchi va ikkinchi raqam 00; 01; 02; 03 tegishlicha uchinchi raqam podshipnik seriyasini belgilaydi: 1- o'ta engil; 2 – engil; 3 – o'rtacha; 4 – og'ir; 5 – engil enli; 6 – o'rtacha enli. o'ng tomondan to'rtinchi raqam podshipnik turini belgilaydi: 0 – radial sharikli; 1– radial sharikli sferik; 2 – radial kalta tsilindrik rolikli; 3 – radial rolikli sferik; 4 – radial uzun tsilindrik rolikli; 5 – radial rolikli; 6 – radial tirakli sharikli; 7 – konussimon …

4 / 16

22.wmf image23.wmf image24.wmf oleobject14.bin oleobject15.bin oleobject16.bin oleobject17.bin image25.wmf image26.wmf oleobject18.bin oleobject19.bin image27.wmf image28.wmf image29.wmf image30.wmf image31.wmf image32.wmf image33.wmf oleobject24.bin oleobject25.bin oleobject26.bin oleobject20.bin oleobject21.bin oleobject22.bin oleobject23.bin image34.png image35.png image36.wmf image37.wmf image38.wmf oleobject27.bin oleobject28.bin oleobject29.bin image39.wmf image40.wmf oleobject30.bin oleobject31.bin gnvmk      3 2,0  m d 5 bn dd 5 nk dd 5 k dd  d g )2...5,1( b n  kk d)5,1...2,1(   mm10...5   [ ] 3 2 , 0 s kel m d ³ [ ] - = mpa ) 90 ... 60 ( s [ ] 1 2 2 3 - £ + = s t s s k i v s s ) 5 , 0 ... 4 , 0 ( 1 » - v s t ) 3 , 0 ... 2 , 0 ( 1 » - [ ] 2 6 , 2 mm n nv k = …

5 / 16

Ko'proq o'qimoqchimisiz?

Barcha 16 sahifani Telegram orqali bepul yuklab oling.

To'liq faylni yuklab olish

"val va o'qlar" haqida

mexanika mavzu: val va o'qlar. reja. 1.dastlabki hisoblash. 2.val va o'qlar turlari. 3. podshipniklar vazifasi va turlari 4.dumalash podshipniklarni tanlash va ishlash muddatini hisoblash. o'q va val o'qning ta'rifi harakati aylanadigan va aylanmaydigan bӯlib, aylantiruvchi momentni uzatmaydi, faqat egilish deformatsiyalariga uchraydigan brus valning ta'rifi aylantiruvchi moment uzatish uchun xizmat qilib, qӯyilgan yuklar ta'siridan buralish va egilish deformatsiyalariga uchraydigan brus val va o'qlarni podshipnik bilan tutashadigan qismlari tsapfa deyiladi. valning oxirida joylashgan tsapfa ship deyiladi, valning o'rta qismi (sheyka ) bo'yin ) deyiladi. tayanchga bo'ylama kuchni uzatadigan tsapfa pyata (tovon) deyiladi. 2 val turlari tekis val pog'onali val tirsakli val egiluvchan val kar...
