laboratoriya ishi №7 uzatma, val va reduktorlarni muvofiqlashtirish (chervyak uzatmali reduktorni sinash va ish qobiliyatini aniqlash) ishdan maqsad: uzatmalar blokida funksional sinov o‘tkazib ularni to‘g‘ri yig‘ilganligini va ishlashini tekshirish. reduktorni turli yuklamalarda ishlashi, ishchi shovqini, temperaturasi va moylash materiallarini sizish holatlarini aniqlashni o‘rganish. kerakli jihozlar: 1. mt-172 rusumli reduktorlarni sinash stendi. 2. mt-110 rusumli reduktor jamlanmasi. 3. reduktorni yig‘ish chizmalari va sxemalari. 4. yig‘ish va qismlarga ajratish asbob uskunalari to‘plami. 5. podshipniklar to‘plami. 6. boltlar to‘plami. 7. halqalar va shaybalar to‘plami. 8. 230 vt kuchlanishga ega tok manbai. umumiy ma’lumotlar mt 172 - uzatma, val va reduktorlarni muvofiqlashtirish 1-rasm mt 172 sinama agregati mt 110 jamlanma loyihadagi mt 110.02 reduktorlarda funktsional sinov o’tkazish imkonini beradi. u haqiqatda ishlayotgan reduktorlarni namoyish etish va jildni (sborka) ni to’g’riligini sinash uchun ishlatiladi. asosan, reduktorlarning turli yuklamalar ostida ishlashini o’rganish mumkin. bu o’z ichiga ishlashdagi shovqin va issiqlik va oqishlar yuzasidan tekshiruvni baholashni oladi. …

2 / 7

al balandligi va hajmlari asosan mt 110.02 reduktorlari uchun mo’ljallangan. ko’chirishli himoyaviy qopqoqlar (4, 5) ulanish uchun keltirilgan, platforma (14) esa mt 110.02 reduktorlarni birlashtirish uchun qo’llaniladi. 3 rasm – tarqatish qutisi tizim tarqatish qutisidan foydalanib boshqariladi (8). u o’z ichiga asosiy pereklyuchatel (9) dvigatel uchun bitta pereklyuchatel (10) va magnit bo’lakli tormoz uchun bitta pereklyuchatel (11) dan tashkil topgan. hizmat ko’rsatish / parvarish sinash stendining tarkibiy qismlari, masalan dvigatel va magnit bo’lakli tormoz, normal ishlatilganda hizmat ko’rsatishni talab etmaydi. · vaqti vaqti bilan sinash stendini chang va iflosliklardan tozalab turish kerak. oqar suv yoki biror bir turdagi tozalash vositalaridan foydalanmang. changni purkab tashlash uchun siqilgan havodan foydalanmang. siqilgan havo changni podshipnik va yo’naltiruvchilar ichiga haydaydi va me’yordan oshgan yeyilishga sabab bo’ladi. · dvigatel va reduktorlaning to’g’ri joylashtirilganligini ta’minlash maqsadida, tayanch yuzalar yig’ish oldidan yaxshilab tozalanishi kerak. · dvigatel va reduktorlaning val joylashgan o’rni korroziyaniing oldini olish maqsadida yengilgina moylanishi …

3 / 7

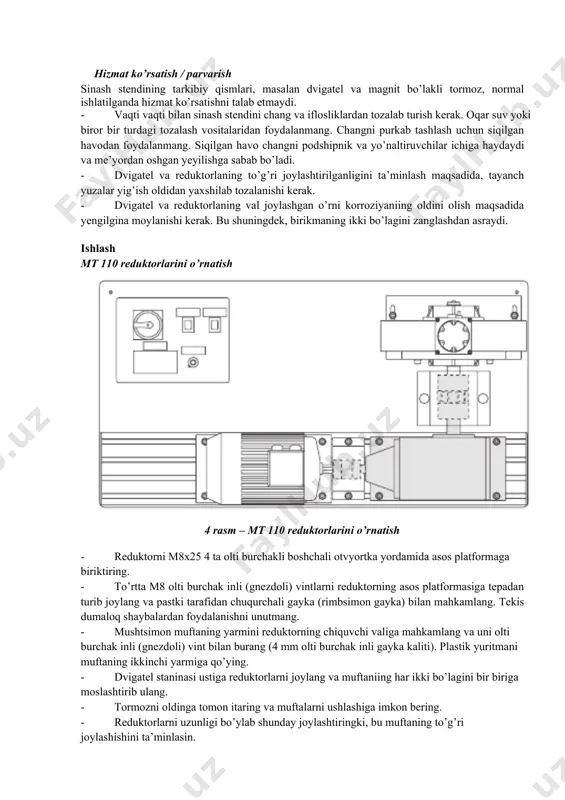

moslashtirib ulang. · tormozni oldinga tomon itaring va muftalarni ushlashiga imkon bering. · reduktorlarni uzunligi bo’ylab shunday joylashtiringki, bu muftaning to’g’ri joylashishini ta’minlasin. · muftaning har ikki bo’lagi orasida 1.5 mm zazor (bo’shliq) qoldirib, tormozni sozlang. · reduktor va tormozning yig’ma boltlarini 6 mm olti burchak in (gnezdo) li gayka kaliti yordamida burang. · katta mufta himoyasini joylang va uni rifellangan boshchali vint yordamida mahkamlang. · kichik muftani dvigatel vali ustiga qo’ying, tahminan 15 mm ga siljiting, va 4 mm olti burchak inli gayka kalit bilan burang. · dvigatel va muftani reduktor shesternyasi bo’ylab tahminan 15 mm ga siljiting, va4 mm olti burchak inli gayka kalit bilan burang. · kichik mufti himoyasini dvigatel staninasiga joylashtirng, va ikkita m8 olti burchak inli vintlar yordamida burang. mt 170 ishqalanish tayanch valini o’rnatish 5 rasm – mt 170 ishqalanish tayanch vali · to’rtta m8 olti burchak inli vintlarni ishqalanish tayanch valining asos platformasiga …

4 / 7

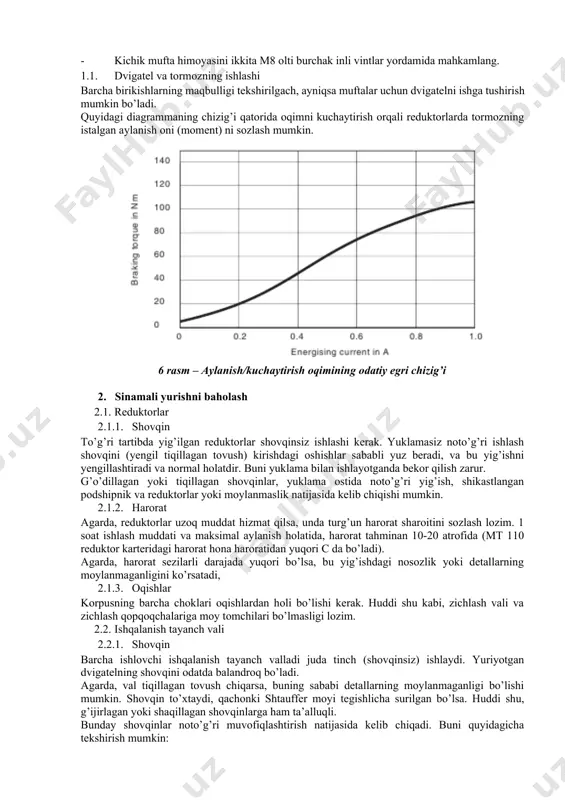

list) larni joylash orqali bartaraf etilishi mumkin. · kichik mufta himoyasini ikkita m8 olti burchak inli vintlar yordamida mahkamlang. 1.1. dvigatel va tormozning ishlashi barcha birikishlarning maqbulligi tekshirilgach, ayniqsa muftalar uchun dvigatelni ishga tushirish mumkin bo’ladi. quyidagi diagrammaning chizig’i qatorida oqimni kuchaytirish orqali reduktorlarda tormozning istalgan aylanish oni (moment) ni sozlash mumkin. 6 rasm – aylanish/kuchaytirish oqimining odatiy egri chizig’i 2. sinamali yurishni baholash 2.1. reduktorlar 2.1.1. shovqin to’g’ri tartibda yig’ilgan reduktorlar shovqinsiz ishlashi kerak. yuklamasiz noto’g’ri ishlash shovqini (yengil tiqillagan tovush) kirishdagi oshishlar sababli yuz beradi, va bu yig’ishni yengillashtiradi va normal holatdir. buni yuklama bilan ishlayotganda bekor qilish zarur. g’o’dillagan yoki tiqillagan shovqinlar, yuklama ostida noto’g’ri yig’ish, shikastlangan podshipnik va reduktorlar yoki moylanmaslik natijasida kelib chiqishi mumkin. 2.1.2. harorat agarda, reduktorlar uzoq muddat hizmat qilsa, unda turg’un harorat sharoitini sozlash lozim. 1 soat ishlash muddati va maksimal aylanish holatida, harorat tahminan 10-20 atrofida (mt 110 reduktor karteridagi harorat …

5 / 7

ar noto’g’ri muvofiqlashtirish natijasida kelib chiqadi. buni quyidagicha tekshirish mumkin: dvigatel ishlab turganda, podshipnikni yig’ish boltlarini biroz bo’shashtiring. bu podshipnikning valga moslashishiga imkon beradi. agarda shovqin to’xtasa, demak muvofiqlashtirish nihoyasiga yetmagan. yig’ish boltlarini yana qaytadan ehtiyotkorlik bilan burang va mahkamlang. agarda, shovqin oshsa, podshipnik va o’ramni vertikal tarzda qaytadan joylashtirish kerak bo’ladi. 2.2.2. harorat agarda podshipnik korpusi yoki val 30 daqiqali ishlashdan keyin qo’lni kuydirish darajasida qizib ketgan bo’lsa (10-20) (hona haroratidan yuqori haroratda), unda, podshipniklarning muvofiqlashtirilishi va moylanishini tekshirish kerak. 2.2.3. yeyilish yeyilish holatini – moyning podshipnik bo’shlig’idan qochib, qora tusga kirishi bilan tasniflash mumkin. bu normal sanaladi, qachonki, ishlash podshipnikda sodir bo’lsa. ammo, agarda ushbu rang uzoq vaqt davomida ishlash natijasida (bir necha soat) kelib chiqqan bo’lsa, podshipnikning kontakt namunasini tekshirish lozim. agarda, ishlash belgilari faqatgina bir tarafdan ko’rinsa, podshipnik yoki muftani muvofiqlashtirish kerak bo’ladi. 3. ilova 3.1. texnik ma’lumotlar hajmlar: uzunligi x kengligi x balandligi 950 x …
