1 / 3

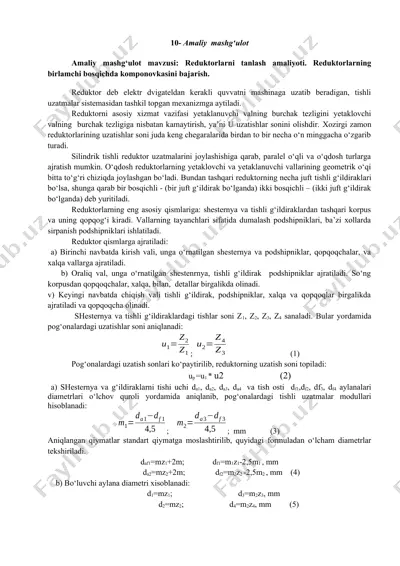

10- amaliy mashg‘ulot amaliy mashg‘ulot mavzusi: reduktorlarni tanlash amaliyoti. reduktorlarning birlamchi bosqichda komponovkasini bajarish. reduktor deb elektr dvigateldan kerakli quvvatni mashinaga uzatib beradigan, tishli uzatmalar sistemasidan tashkil topgan mexanizmga aytiladi. reduktorni asosiy xizmat vazifasi yetaklanuvchi valning burchak tezligini yetaklovchi valning burchak tezligiga nisbatan kamaytirish, ya’ni u uzatishlar sonini olishdir. xozirgi zamon reduktorlarining uzatishlar soni juda keng chegaralarida birdan to bir necha o‘n minggacha o‘zgarib turadi. silindrik tishli reduktor uzatmalarini joylashishiga qarab, paralel o‘qli va o‘qdosh turlarga ajratish mumkin. o‘qdosh reduktorlarning yetaklovchi va yetaklanuvchi vallarining geometrik o‘qi bitta to‘g‘ri chiziqda joylashgan bo‘ladi. bundan tashqari reduktorning necha juft tishli g‘ildiraklari bo‘lsa, shunga qarab bir bosqichli - (bir juft g‘ildirak bo‘lganda) ikki bosqichli – (ikki juft g‘ildirak bo‘lganda) deb yuritiladi. reduktorlarning eng asosiy qismlariga: shesternya va tishli g‘ildiraklardan tashqari korpus va uning qopqog‘i kiradi. vallarning tayanchlari sifatida dumalash podshipniklari, ba’zi xollarda sirpanish podshipniklari ishlatiladi. reduktor qismlarga ajratiladi: a) birinchi navbatda kirish vali, unga …

2 / 3

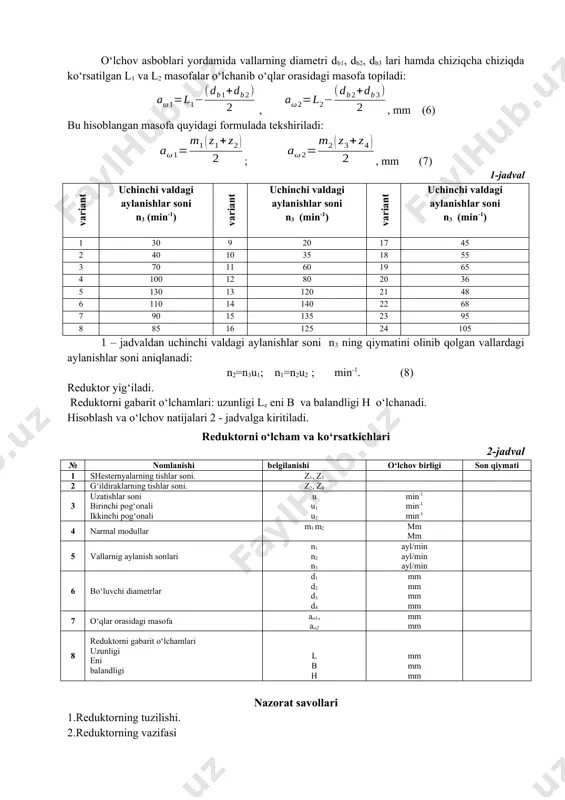

, df3, df4 aylanalari diametrlari o‘lchov quroli yordamida aniqlanib, pog‘onalardagi tishli uzatmalar modullari hisoblanadi: ; ; mm (3) aniqlangan qiymatlar standart qiymatga moslashtirilib, quyidagi formuladan o‘lcham diametrlar tekshiriladi. daf1=mz1+2m; df1=m1z1-2,5m1 , mm da2=mz2+2m; df2=m2z2 -2,5m2 , mm (4) b) bo‘luvchi aylana diametri xisoblanadi: d1=mz1; d3=m2z3, mm d2=mz2; d4=m2z4, mm (5) o‘lchov asboblari yordamida vallarning diametri db1, db2, db3 lari hamda chiziqcha chiziqda ko‘rsatilgan l1 va l2 masofalar o‘lchanib o‘qlar orasidagi masofa topiladi: , , mm (6) bu hisoblangan masofa quyidagi formulada tekshiriladi: ; , mm (7) 1-jadval variant uchinchi valdagi aylanishlar soni n3 (min-1) variant uchinchi valdagi aylanishlar soni n3 (min-1) variant uchinchi valdagi aylanishlar soni n3 (min-1) 1 30 9 20 17 45 2 40 10 35 18 55 3 70 11 60 19 65 4 100 12 80 20 36 5 130 13 120 21 48 6 110 14 140 22 68 7 90 15 135 23 95 …

3 / 3

.bin image8.wmf oleobject8.bin image1.wmf oleobject1.bin image2.wmf oleobject2.bin image3.wmf 5 , 4 3 3 2 f a d d m - = 2 ) ( 2 1 1 1 b b d d l a + - = w 2 ) ( 3 2 2 2 b b d d l a + - = w ( ) 2 z z m a 2 1 1 1 + = w ( ) 2 z z m a 4 3 2 2 + = w 1 2 1 z z u = 3 4 2 z z u = 5 , 4 1 1 1 f a d d m - =
