1 / 10

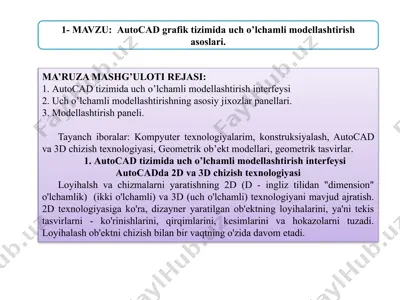

prezentatsiya powerpoint ma’ruza mashg’uloti rejasi: 1. autocad tizimida uch o’lchamli modellashtirish interfeysi 2. uch o’lchamli modellashtirishning asosiy jixozlar panellari. 3. modellashtirish paneli. tayanch iboralar: kompyuter texnologiyalarim, konstruksiyalash, autocad va 3d chizish texnologiyasi, geometrik ob’ekt modellari, geometrik tasvirlar. 1. autocad tizimida uch o’lchamli modellashtirish interfeysi autocadda 2d va 3d chizish texnologiyasi loyihalsh va chizmalarni yaratishning 2d (d - ingliz tilidan "dimension" o'lchamlik) (ikki o'lchamli) va 3d (uch o'lchamli) texnologiyani mavjud ajratish. 2d texnologiyasiga ko'ra, dizayner yaratilgan ob'ektning loyihalarini, ya'ni tekis tasvirlarni - ko'rinishlarini, qirqimlarini, kesimlarini va hokazolarni tuzadi. loyihalash ob'ektni chizish bilan bir vaqtning o'zida davom etadi. 1- mavzu: autocad grafik tizimida uch o’lchamli modellashtirish asoslari. 2d texnologiyasi chizma geometriyaga asoslangan. bu an'anaviy, qadimgi texnologiya va bugungi kunda asosiy hisoblanadi. qog'oz, qalam va kulman o'zining barcha texnik vositalarini o'z ichiga oladi. 2d texnologiyasining kompyuter varianti ham keng tarqalgan bo'lib, unda kompyuter elektron kulman sifatida foydalaniladi, bu esa dizaynerga kerakli qalinlikdagi chiziqlarda …

2 / 10

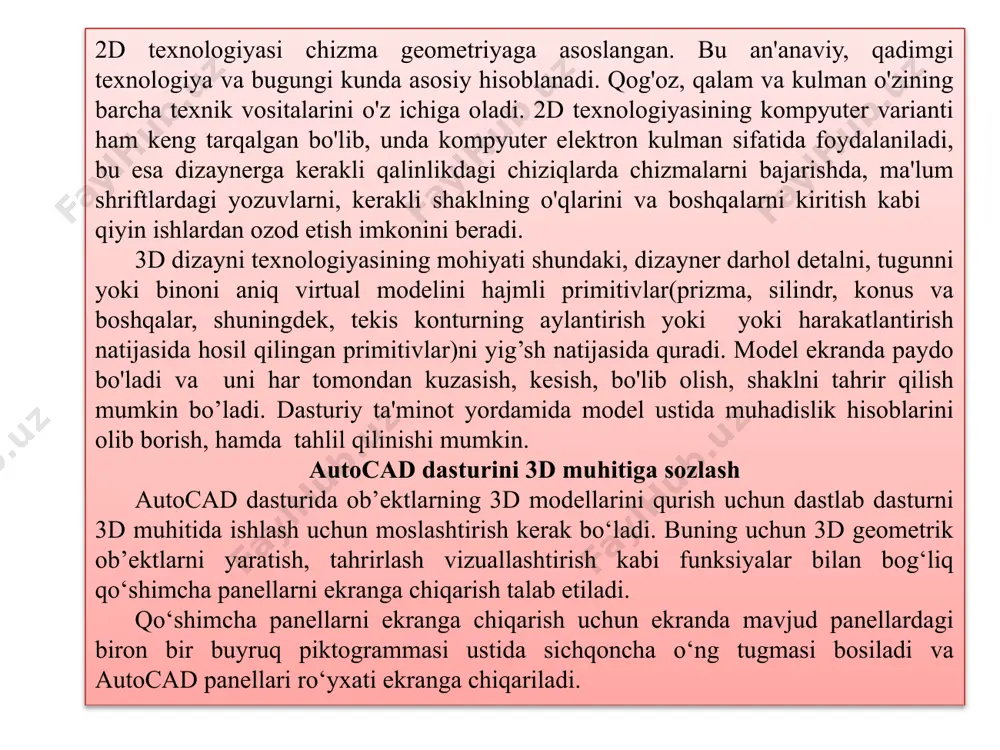

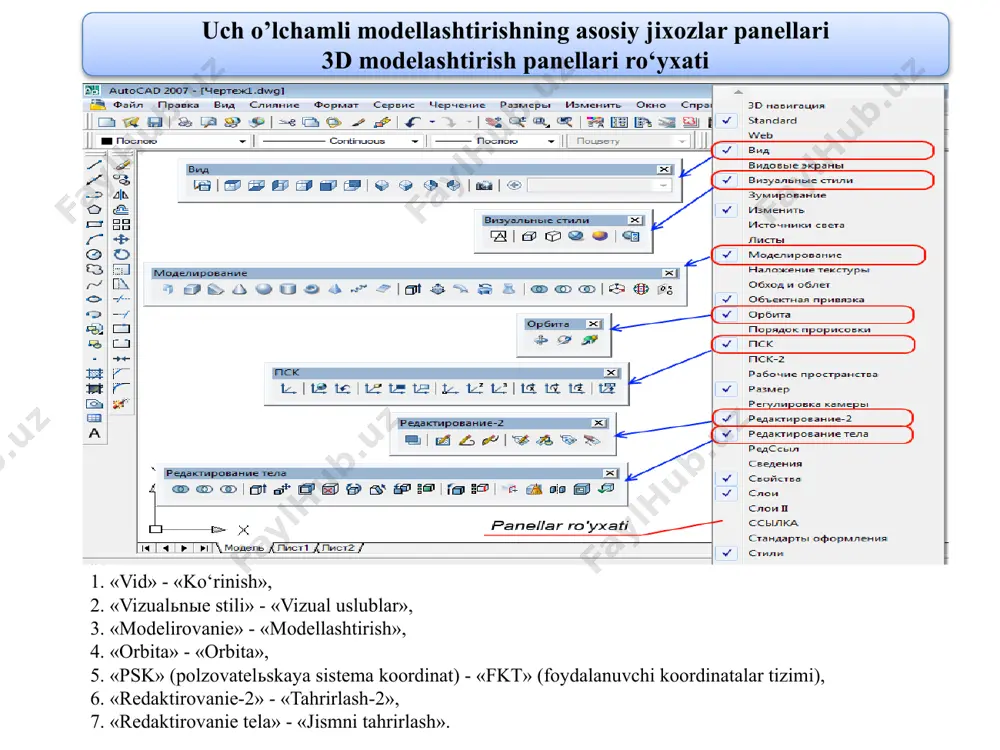

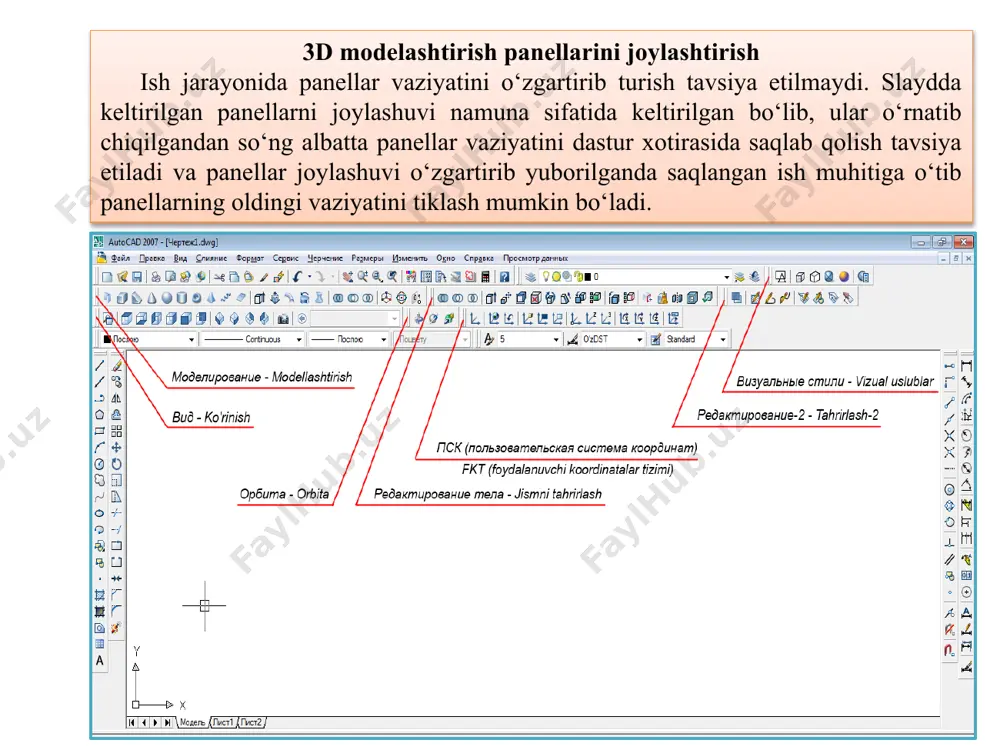

hitiga sozlash autocad dasturida ob’ektlarning 3d modellarini qurish uchun dastlab dasturni 3d muhitida ishlash uchun moslashtirish kerak bo‘ladi. buning uchun 3d geometrik ob’ektlarni yaratish, tahrirlash vizuallashtirish kabi funksiyalar bilan bog‘liq qo‘shimcha panellarni ekranga chiqarish talab etiladi. qo‘shimcha panellarni ekranga chiqarish uchun ekranda mavjud panellardagi biron bir buyruq piktogrammasi ustida sichqoncha o‘ng tugmasi bosiladi va autocad panellari ro‘yxati ekranga chiqariladi. uch o’lchamli modellashtirishning asosiy jixozlar panellari 3d modelashtirish panellari ro‘yxati 1. «vid» - «ko‘rinish», 2. «vizualnie stili» - «vizual uslublar», 3. «modelirovanie» - «modellashtirish», 4. «orbita» - «orbita», 5. «psk» (polzovatelskaya sistema koordinat) - «fkt» (foydalanuvchi koordinatalar tizimi), 6. «redaktirovanie-2» - «tahrirlash-2», 7. «redaktirovanie tela» - «jismni tahrirlash». 3d modelashtirish panellarini joylashtirish ish jarayonida panellar vaziyatini o‘zgartirib turish tavsiya etilmaydi. slaydda keltirilgan panellarni joylashuvi namuna sifatida keltirilgan bo‘lib, ular o‘rnatib chiqilgandan so‘ng albatta panellar vaziyatini dastur xotirasida saqlab qolish tavsiya etiladi va panellar joylashuvi o‘zgartirib yuborilganda saqlangan ish muhitiga o‘tib panellarning …

3 / 10

litelo» – «polijism»; 2. «yashik» – «quti»; 3. «klin» – «pona»; 4. «konus»; 5. «sfera»; 6. «silindr»; 7. «tor»; 8. «piramida»; 9. «spiral»; 10. «ploskaya poverxnost» – «tekis sirt (tekislik)». ushbu bo‘limdagi barcha buyruq piktogrammalari o‘z menyusiga ega bo‘lib, ular ob’ektlarni geometrik parametrlari asosida qurishni nazarda tutadi. bunday geometrik parametrlarga quriladigan 3d ob’ektini eni, bo‘yi, balandligi, markazi, radiusi kabi xususiyatlari kiradi. 2-bo‘limda turli uslubda jism va sirtlarni qurish buyruq piktogrammalari joylashgan. ushbu bo‘limda oldindan yaratigan 2d ob’ektlar asosida 3d sirt yoki jismlar yaratiladi. ya’ni sirt yoki jismlar yasovchi va yo‘naltiruvchilar asosida quriladi. shuning uchun dastlab sirt yoki jismlarning yasovchi va yo‘naltiruvchilarini qurish talab etiladi. 1. «vidavit» – «siqib chiqarmoq»; 2. «vityagivanie» –«cho‘zmoq»; 3. «sdvig» – «siljish»; 4. «vrashat» – «aylantirish»; 5. «po secheniyam» – «kesimlar bo‘ylab». 2-bo‘limda turli uslubda jism va sirtlarni qurish buyruq piktogrammalari joylashgan. ushbu bo‘limda oldindan yaratigan 2d ob’ektlar asosida 3d sirt yoki jismlar yaratiladi. ya’ni sirt …

4 / 10

y va z o‘qlari bo‘ylab bir joydan ikkinchi joyga ko‘chirilishi, burilishi va o‘zaro bir-biriga tekislab olinishi mumkin. 1. «3d perenos» – «3d ko‘chirish»; 2. «3d povorot» – «3d burish»; 3. «3d viravnivanie» – «3d tekislamoq (to‘g‘rilamoq)». savollar 1. autocadda 2d va 3d chizish texnologiyasi moxiyati nimadan iborat? 2. kompyuter texnologiyalari yordamida konstruksiyalashga necha kki xil yondashish mumkin va ular nimalardan iborat? 3. geometrik ob’ekt modellarini va geometrik tasvirlarini yaratish usullari qanday? 4. modelashtirish panelini ta’riflab bering? 5. modelashtirish panelining 1 qismi qanaqa asboblardan iborat? 6. modelashtirish panelining 2 qismi qanaqa asboblardan iborat? 7. modelashtirish panelining 3 qismi qanaqa asboblardan iborat? 8. modelashtirish panelining 4 qismi qanaqa asboblardan iborat? image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png /docprops/thumbnail.jpeg

5 / 10
