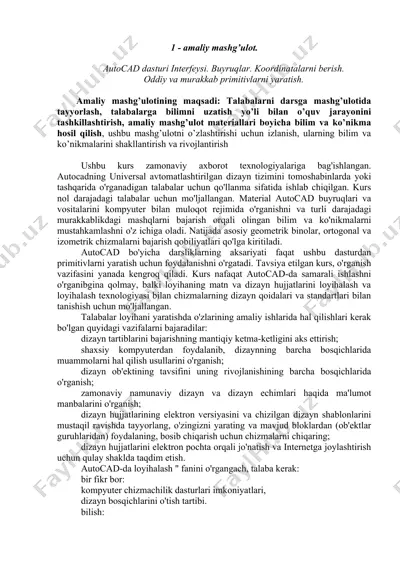

1 - amaliy mashg’ulot. autocad dasturi interfeysi. buyruqlar. koordinatalarni berish. oddiy va murakkab primitivlarni yaratish. amaliy mashg’ulotining maqsadi: talabalarni darsga mashg’ulotida tayyorlash, talabalarga bilimni uzatish yo’li bilan o’quv jarayonini tashkillashtirish, amaliy mashg’ulot materiallari boyicha bilim va ko’nikma hosil qilish, ushbu mashg’ulotni o’zlashtirishi uchun izlanish, ularning bilim va ko’nikmalarini shakllantirish va rivojlantirish ushbu kurs zamonaviy axborot texnologiyalariga bag'ishlangan. autocadning universal avtomatlashtirilgan dizayn tizimini tomoshabinlarda yoki tashqarida o'rganadigan talabalar uchun qo'llanma sifatida ishlab chiqilgan. kurs nol darajadagi talabalar uchun mo'ljallangan. material autocad buyruqlari va vositalarini kompyuter bilan muloqot rejimida o'rganishni va turli darajadagi murakkablikdagi mashqlarni bajarish orqali olingan bilim va ko'nikmalarni mustahkamlashni o'z ichiga oladi. natijada asosiy geometrik binolar, ortogonal va izometrik chizmalarni bajarish qobiliyatlari qo'lga kiritiladi. autocad bo'yicha darsliklarning aksariyati faqat ushbu dasturdan primitivlarni yaratish uchun foydalanishni o'rgatadi. tavsiya etilgan kurs, o'rganish vazifasini yanada kengroq qiladi. kurs nafaqat autocad-da samarali ishlashni o'rganibgina qolmay, balki loyihaning matn va dizayn hujjatlarini loyihalash va …

2 / 29

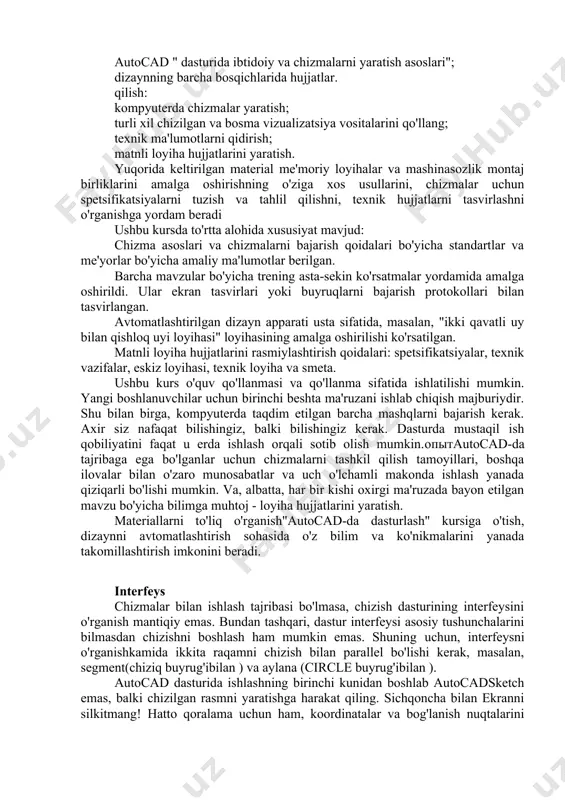

asini va chizilgan dizayn shablonlarini mustaqil ravishda tayyorlang, o'zingizni yarating va mavjud bloklardan (ob'ektlar guruhlaridan) foydalaning, bosib chiqarish uchun chizmalarni chiqaring; dizayn hujjatlarini elektron pochta orqali jo'natish va internetga joylashtirish uchun qulay shaklda taqdim etish. autocad-da loyihalash " fanini o'rgangach, talaba kerak: bir fikr bor: kompyuter chizmachilik dasturlari imkoniyatlari, dizayn bosqichlarini o'tish tartibi. bilish: autocad " dasturida ibtidoiy va chizmalarni yaratish asoslari"; dizaynning barcha bosqichlarida hujjatlar. qilish: kompyuterda chizmalar yaratish; turli xil chizilgan va bosma vizualizatsiya vositalarini qo'llang; texnik ma'lumotlarni qidirish; matnli loyiha hujjatlarini yaratish. yuqorida keltirilgan material me'moriy loyihalar va mashinasozlik montaj birliklarini amalga oshirishning o'ziga xos usullarini, chizmalar uchun spetsifikatsiyalarni tuzish va tahlil qilishni, texnik hujjatlarni tasvirlashni o'rganishga yordam beradi ushbu kursda to'rtta alohida xususiyat mavjud: chizma asoslari va chizmalarni bajarish qoidalari bo'yicha standartlar va me'yorlar bo'yicha amaliy ma'lumotlar berilgan. barcha mavzular bo'yicha trening asta-sekin ko'rsatmalar yordamida amalga oshirildi. ular ekran tasvirlari yoki buyruqlarni bajarish protokollari bilan tasvirlangan. …

3 / 29

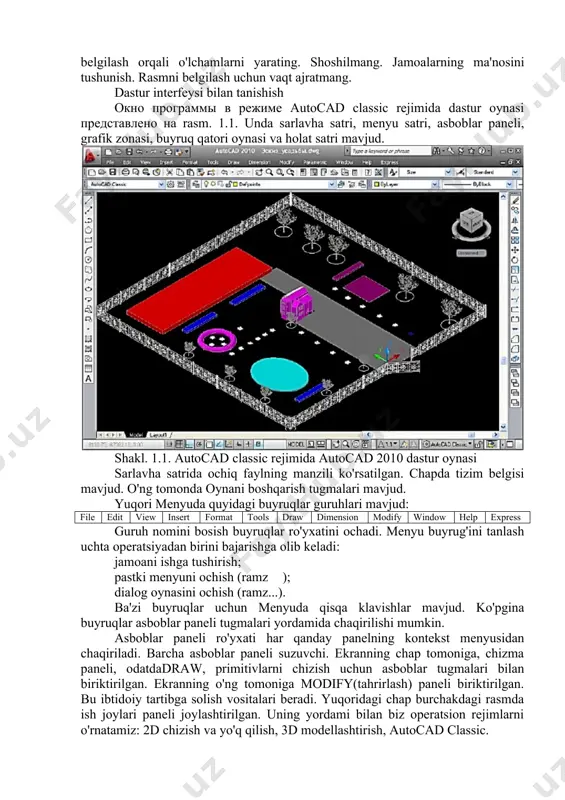

utocad-da tajribaga ega bo'lganlar uchun chizmalarni tashkil qilish tamoyillari, boshqa ilovalar bilan o'zaro munosabatlar va uch o'lchamli makonda ishlash yanada qiziqarli bo'lishi mumkin. va, albatta, har bir kishi oxirgi ma'ruzada bayon etilgan mavzu bo'yicha bilimga muhtoj - loyiha hujjatlarini yaratish. materiallarni to'liq o'rganish"autocad-da dasturlash" kursiga o'tish, dizaynni avtomatlashtirish sohasida o'z bilim va ko'nikmalarini yanada takomillashtirish imkonini beradi. interfeys chizmalar bilan ishlash tajribasi bo'lmasa, chizish dasturining interfeysini o'rganish mantiqiy emas. bundan tashqari, dastur interfeysi asosiy tushunchalarini bilmasdan chizishni boshlash ham mumkin emas. shuning uchun, interfeysni o'rganishkamida ikkita raqamni chizish bilan parallel bo'lishi kerak, masalan, segment(chiziq buyrug'ibilan ) va aylana (circle buyrug'ibilan ). autocad dasturida ishlashning birinchi kunidan boshlab autocadsketch emas, balki chizilgan rasmni yaratishga harakat qiling. sichqoncha bilan ekranni silkitmang! hatto qoralama uchun ham, koordinatalar va bog'lanish nuqtalarini belgilash orqali o'lchamlarni yarating. shoshilmang. jamoalarning ma'nosini tushunish. rasmni belgilash uchun vaqt ajratmang. dastur interfeysi bilan tanishish окно программы в режиме autocad classic …

4 / 29

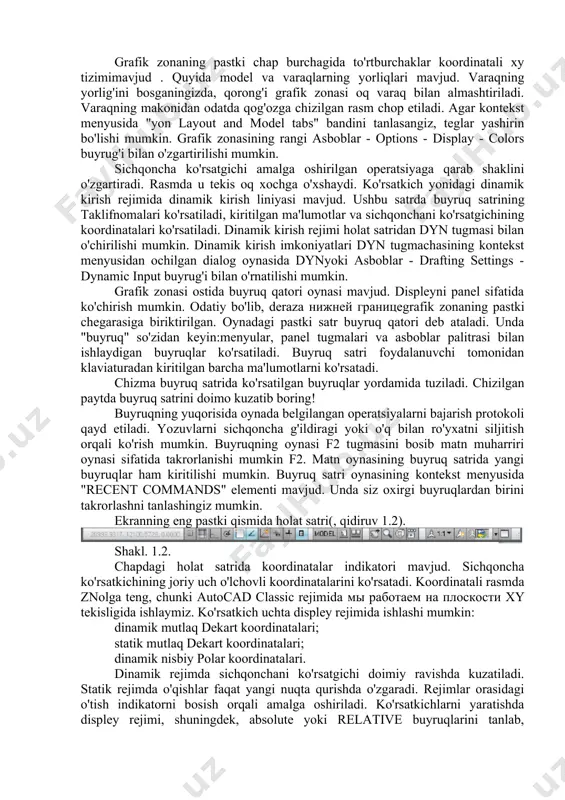

ba'zi buyruqlar uchun menyuda qisqa klavishlar mavjud. ko'pgina buyruqlar asboblar paneli tugmalari yordamida chaqirilishi mumkin. asboblar paneli ro'yxati har qanday panelning kontekst menyusidan chaqiriladi. barcha asboblar paneli suzuvchi. ekranning chap tomoniga, chizma paneli, odatdadraw, primitivlarni chizish uchun asboblar tugmalari bilan biriktirilgan. ekranning o'ng tomoniga modify(tahrirlash) paneli biriktirilgan. bu ibtidoiy tartibga solish vositalari beradi. yuqoridagi chap burchakdagi rasmda ish joylari paneli joylashtirilgan. uning yordami bilan biz operatsion rejimlarni o'rnatamiz: 2d chizish va yo'q qilish, 3d modellashtirish, autocad classic. grafik zonaning pastki chap burchagida to'rtburchaklar koordinatali xy tizimimavjud . quyida model va varaqlarning yorliqlari mavjud. varaqning yorlig'ini bosganingizda, qorong'i grafik zonasi oq varaq bilan almashtiriladi. varaqning makonidan odatda qog'ozga chizilgan rasm chop etiladi. agar kontekst menyusida "yon layout and model tabs" bandini tanlasangiz, teglar yashirin bo'lishi mumkin. grafik zonasining rangi asboblar - options - display - colors buyrug'i bilan o'zgartirilishi mumkin. sichqoncha ko'rsatgichi amalga oshirilgan operatsiyaga qarab shaklini o'zgartiradi. rasmda u tekis …

5 / 29

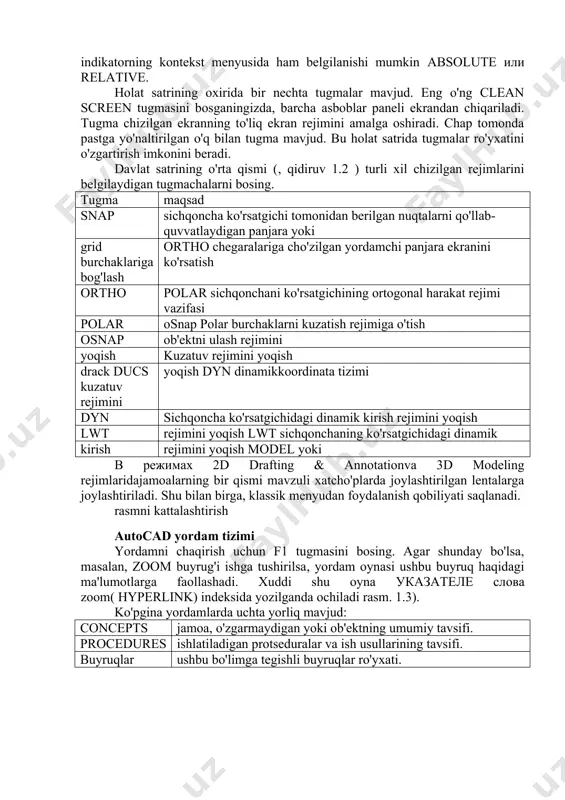

yruq" so'zidan keyin:menyular, panel tugmalari va asboblar palitrasi bilan ishlaydigan buyruqlar ko'rsatiladi. buyruq satri foydalanuvchi tomonidan klaviaturadan kiritilgan barcha ma'lumotlarni ko'rsatadi. chizma buyruq satrida ko'rsatilgan buyruqlar yordamida tuziladi. chizilgan paytda buyruq satrini doimo kuzatib boring! buyruqning yuqorisida oynada belgilangan operatsiyalarni bajarish protokoli qayd etiladi. yozuvlarni sichqoncha g'ildiragi yoki o'q bilan ro'yxatni siljitish orqali ko'rish mumkin. buyruqning oynasi f2 tugmasini bosib matn muharriri oynasi sifatida takrorlanishi mumkin f2. matn oynasining buyruq satrida yangi buyruqlar ham kiritilishi mumkin. buyruq satri oynasining kontekst menyusida "recent commands" elementi mavjud. unda siz oxirgi buyruqlardan birini takrorlashni tanlashingiz mumkin. ekranning eng pastki qismida holat satri(, qidiruv 1.2). shakl. 1.2. chapdagi holat satrida koordinatalar indikatori mavjud. sichqoncha ko'rsatkichining joriy uch o'lchovli koordinatalarini ko'rsatadi. koordinatali rasmda znolga teng, chunki autocad classic rejimida мы работаем на плоскости xy tekisligida ishlaymiz. ko'rsatkich uchta displey rejimida ishlashi mumkin: dinamik mutlaq dekart koordinatalari; statik mutlaq dekart koordinatalari; dinamik nisbiy polar koordinatalari. dinamik …
