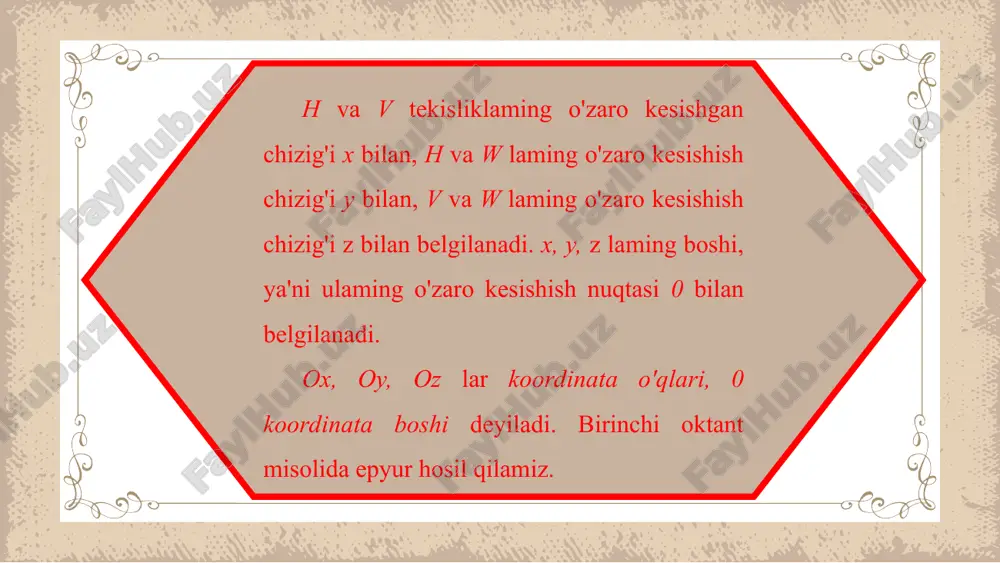

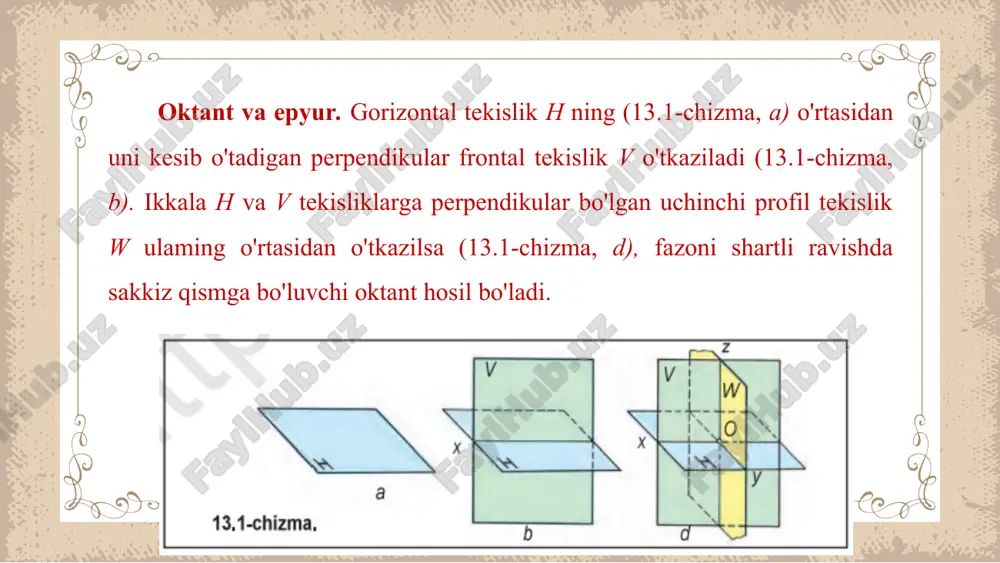

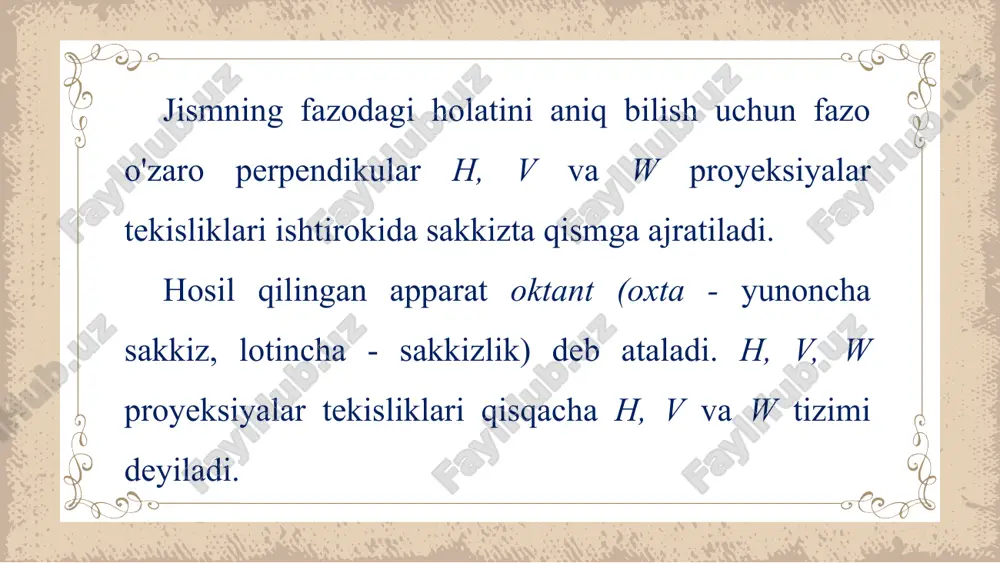

prezentatsiya powerpoint 8-sinf chizmachilik darsligi asosida 13-14-mavzu: jismning fazodagi holatini aniq bilish uchun fazo o'zaro perpendikular h, v va w proyeksiyalar tekisliklari ishtirokida sakkizta qismga ajratiladi. hosil qilingan apparat oktant (oxta - yunoncha sakkiz, lotincha - sakkizlik) deb ataladi. h, v, w proyeksiyalar tekisliklari qisqacha h, v va w tizimi deyiladi. oktant va epyur. gorizontal tekislik h ning (13.1-chizma, a) o'rtasidan uni kesib o'tadigan perpendikular frontal tekislik v o'tkaziladi (13.1-chizma, b). ikkala h va v tekisliklarga perpendikular bo'lgan uchinchi profil tekislik w ulaming o'rtasidan o'tkazilsa (13.1-chizma, d), fazoni shartli ravishda sakkiz qismga bo'luvchi oktant hosil bo'ladi. h va v tekisliklaming o'zaro kesishgan chizig'i x bilan, h va w laming o'zaro kesishish chizig'i y bilan, v va w laming o'zaro kesishish chizig'i z bilan belgilanadi. x, y, z laming boshi, ya'ni ulaming o'zaro kesishish nuqtasi 0 bilan belgilanadi. ox, oy, oz lar koordinata o'qlari, 0 koordinata boshi deyiladi. birinchi oktant misolida …

2 / 16

$bo'ladi. bu yerda ham a dan w ga perpendikular nur o'tkazilsa, a ning w dagi a'" proyeksiyasi aniqlanadi (13.3-chizma, d). v da nuqtaning a" proyek-siyasini aniq belgilash uchun a' dan h tekisligida x ga perpendikular chiziq o'tkazilib, ax topiladi va undan x ga tik shiziq chizilsa, a'" dan v ga o'tka-zilgan perpendikular chiziqda a" belgilanadi. w dagi am ni aniq belgilashda a' dan y ga, a" dan z ga perpendikularlar chizib, ay, az lar topiladi va ulardan foydalanilib a" aniqlanadi. epyurda y ikkiga ajratilishida oy va oy lar o'zaro tengligini saqlab qoladi. h - gorizontal proyeksiyalar tekisligi; v - frontal proyeksiyalar tekisligi; w - profil proyeksiyalar tekisligi; a' - a nuqtaning gorizontal proyeksiyasi; a" - a nuqtaning frontal proyeksiyasi; a'" - /i nuqtaning profil proyeksiyasi va aa\ aa", aam lar proyeksiyalovchi nurlar deyiladi. epyurda a' a" ± x, a" am ± z, a' am ± y lar proyeksiyalarni bog'lovchi chiziqlar …$

3 / 16

$ka haqiqiy kattaligida proyeksiyalanadi, qolganlariga esa, qiya bo'lgan-ligi uchun qisqarib proyeksiyalanadi (14.2-chizma, a, b, d). to'g'ri chiziq qaysi tekislikka parallel bo'lsa, o'sha tekislik nomi bilan ataladi, ya'ni ab\\h - go-rizontal (14.2-chizma, a), ab\\v - frontal (14.2-chizma, b), ab\w - profil (14.2-chizma, d) chiziqlar deyiladi. agar to'g'ri chiziq proyeksiyalar tekisliklariga og'ma vaziyatni egallagan bo'lsa, unday to'g'ri chiziq - umumiy vaziyatdagi to'g'ri chiziq deyiladi. 14.3-chizmada umumiy vaziyatdagi ab to'g'ri chiziq kesmasining h, v va w da proyeksiyalanishi ko'rsatilgan bo'lib, uning proyeksiyalari haqiqiy uzunligiga nisbatan o'zgarib (qisqarib) tasvirlangan. eslab qoling! to'g'ri chiziq proyeksiyalar tekisliklaridan biriga perpendikular bo'lsa, nuqta ko'rinishida, parallel bo'lsa, o'zining haqiqiy uzunligiga teng, umumiy vaziyatda bo‘lsa, qisqarib proyeksiyalanadi. 14.3-chizma, d da tasvirlangan umumiy vaziyatdagi ab kesmaning chizmasi (epyuri)ni o'qituvchi yordamida bajaring. 14.4-chizmadagi abcd to'rtburchakli shakl qanday chiziqlardan tashkil top-ganligini tahlil qiling.$

4 / 16

5 / 16
