1 / 11

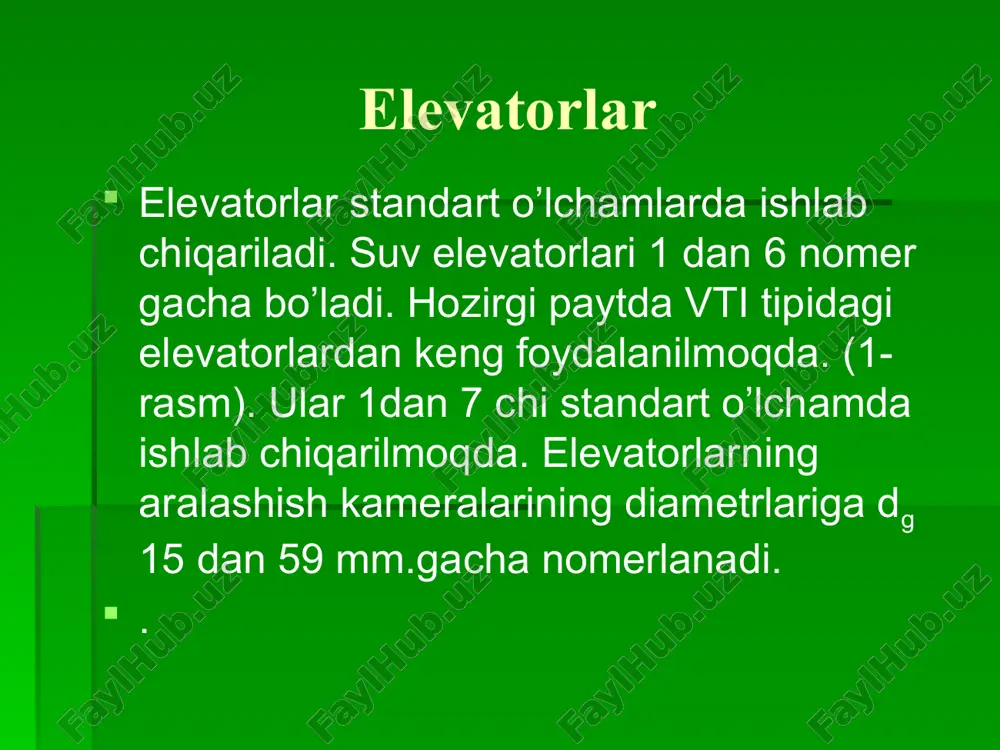

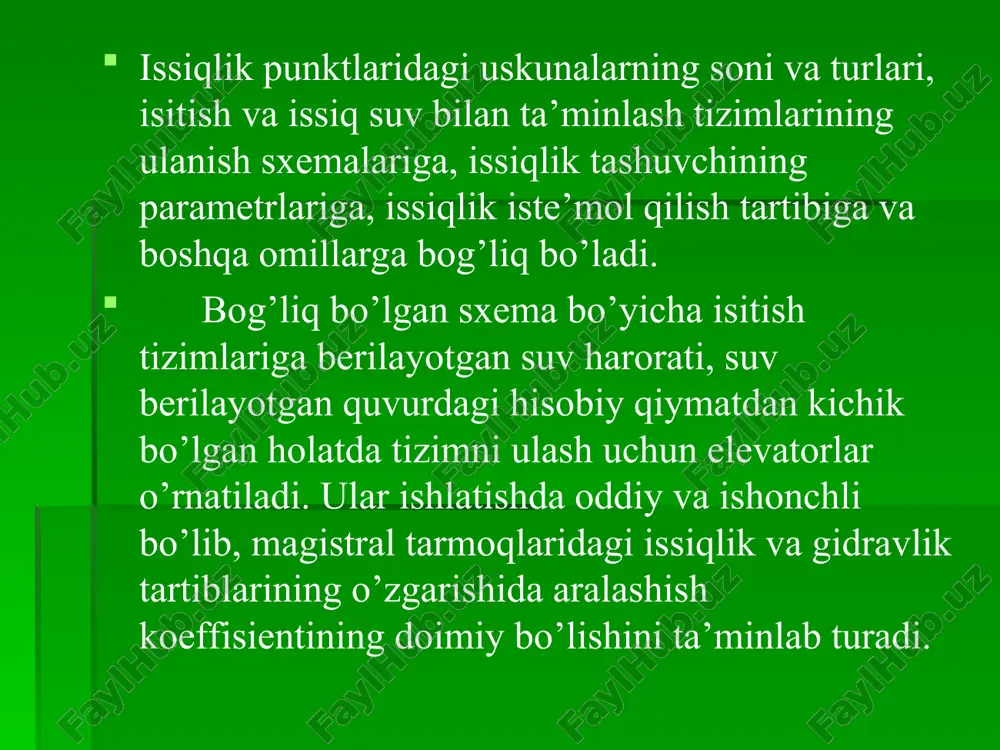

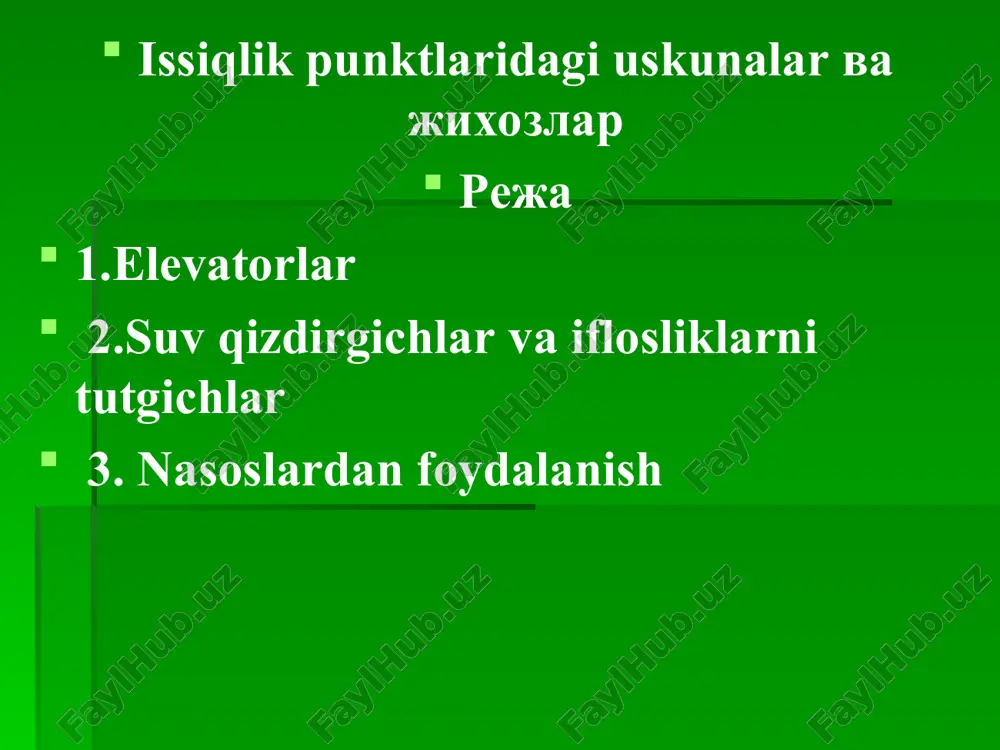

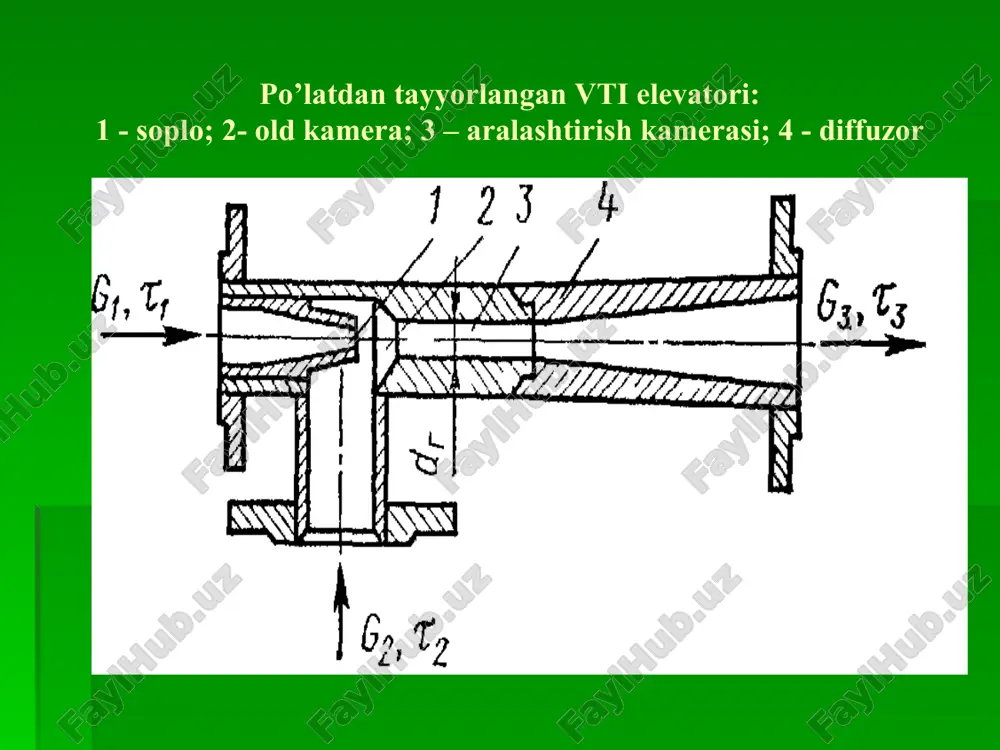

mavzuekologiyaning umumiy masalalari issiqlik punktlaridagi uskunalar va jixozlar reja 1.elevatorlar 2.suv qizdirgichlar va iflosliklarni tutgichlar 3. nasoslardan foydalanish issiqlik punktlaridagi uskunalarning soni va turlari, isitish va issiq suv bilan ta’minlash tizimlarining ulanish sxemalariga, issiqlik tashuvchining parametrlariga, issiqlik iste’mol qilish tartibiga va boshqa omillarga bog’liq bo’ladi. bog’liq bo’lgan sxema bo’yicha isitish tizimlariga berilayotgan suv harorati, suv berilayotgan quvurdagi hisobiy qiymatdan kichik bo’lgan holatda tizimni ulash uchun elevatorlar o’rnatiladi. ular ishlatishda oddiy va ishonchli bo’lib, magistral tarmoqlaridagi issiqlik va gidravlik tartiblarining o’zgarishida aralashish koeffisientining doimiy bo’lishini ta’minlab turadi. elevatorlar elevatorlar standart o’lchamlarda ishlab chiqariladi. suv elevatorlari 1 dan 6 nomer gacha bo’ladi. hozirgi paytda vti tipidagi elevatorlardan keng foydalanilmoqda. (1-rasm). ular 1dan 7 chi standart o’lchamda ishlab chiqarilmoqda. elevatorlarning aralashish kameralarining diametrlariga dg 15 dan 59 mm.gacha nomerlanadi. . po’latdan tayyorlangan vti elevatori: 1 - soplo; 2- old kamera; 3 – aralashtirish kamerasi; 4 - diffuzor suv elevatorining ishlash prinsipi uzatish magistralidagi …

2 / 11

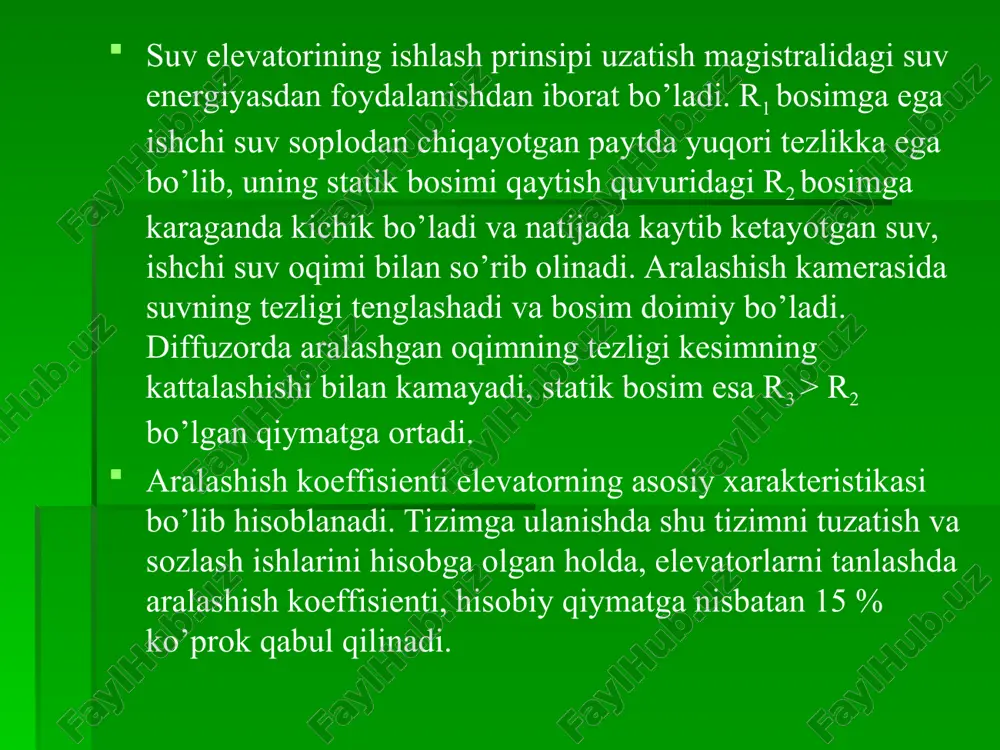

isbatan 15 % ko’prok qabul qilinadi. elevatorning bosim grafigi 1)baypas quvurida 2) yoki suv berish quvurida elevatorning kirish joyidagi (gorlovina) diametri g kel- isitish tizimidagi keltirilgan suvninig sarfi kg/s bu yerda h- mahalliy isitish tizimidagi hisobiy bosim yo’qolishi (m) g3- aralashgan suvninig hisobiy suv sarfi, kg/ soat elevatorning soplosining chiqish teshigining diametri quyidagi formula orqali topiladi: suv qizdirgichlar yuza orqali suvni qizdirib beruvchi suv qizdirgichlar, issiqlik bilan ta’minlashning bog’liq bo’lmagan tizimlaridagi issiqlik punktlarida, bir vaqtda ham issiq suv bilan ta’minlash tizimi, xamda isitish tizimi uchun o’rnatiladi. iflosliklarni tutgichlar iflosliklarni tutgichlar, kirish patrubkasini diametridan 2,5-3 barobar katta bo’lgan diametrga ega po’lat quvurlardan (rasm) tayyorlanadi. qirqim yuzalarining keskin farq qilishi, suv tezligini sezilarli darajada kamayishi va suvning tarkibidagi muallaq zarralarni cho’kishiga sabab bo’ladi. iflos tutgich: 1 - korpus; 2 - manometr uchun shtuser; 3 - to’r; 4 - filtr; 5 – ajraladigan tub; 6 – bolt. chiqish patrubkasida, 1-2 mm tirqishga ega …

3 / 11

satish sifatini oshirishga imkoniyat yaratib berdi. markazlashgan issiqlik punkglari bir necha binolar daha yoki mavze uchun xizmat qiladi. shahar mavzelarini issiqlik bilan ta’minlash tizimining yopiq tizimi uchun markazlashtirilgan issiqlik punktlarining andazaviy sxemalari ishlab chiqilgan. nasoslar issiqlik punktlaridagi nasoslar, suv yuborish quvuridagi bosimni oshirish yoki qaytish quvuridagi bosimni kamaytirish, issiq suv bilan ta’minlash tizimida suv sirkulyatsiyasini ta’minlash yoki issiq suv tizimida foydalanilayotgan vodoprovod suvi bosimini oshirish xamda kondensatni chiqrish uchun o’rnatiladi. aralashtiruvchi nasoslar, aralashtirilayotgan suv miqdori va isitish tizimi gidravlik qarshiligi qiymatiga ko’ra tanlanadi. suv yuborish va qaytish quvurlaridagi nasoslar mahalliy uskunalardagi ortiqcha yoki yetmayotgan bosim qiymatiga ko’ra tanlab olinadi. nasoslarning ishlab chiqarish quvvati tizimdagi suv sarfi bo’yicha olinadi. kondensat nasoslar, qaytishi mumkin bo’lgan kondensat miqdoriga ko’ra hisoblanadi. kerakli bo’lgan bosim kondensat o’tayotgan quvurdagi bosim grafigiga ko’ra olinishi lozim.

4 / 11

issiqlik punktlaridagi uskunalar va jixozlar - Page 4

5 / 11

issiqlik punktlaridagi uskunalar va jixozlar - Page 5
