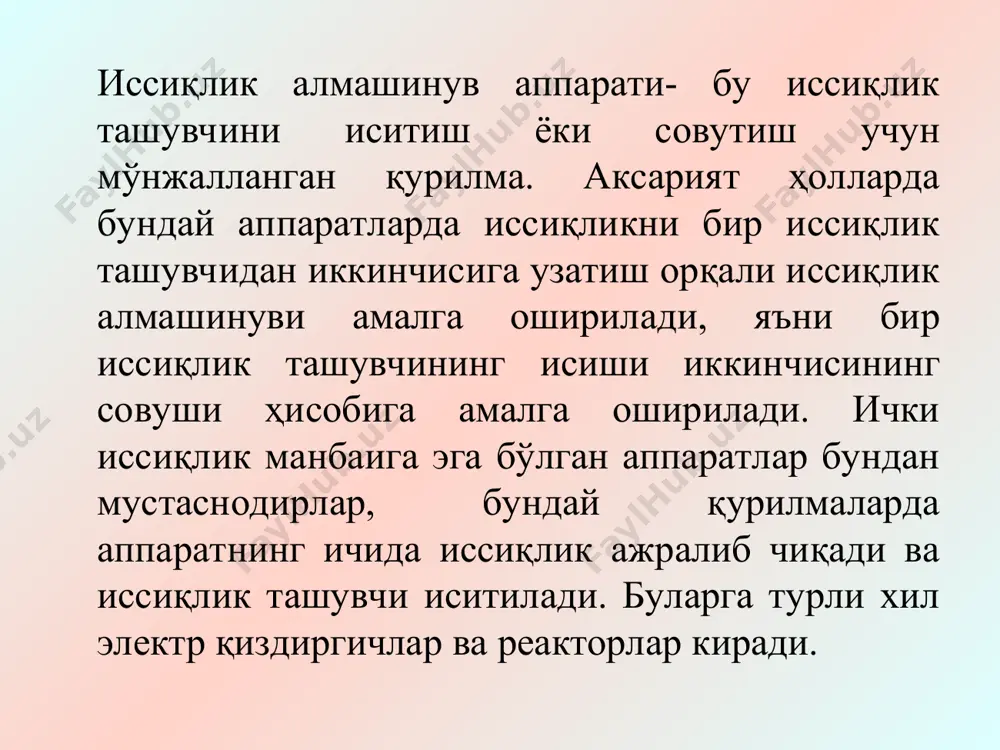

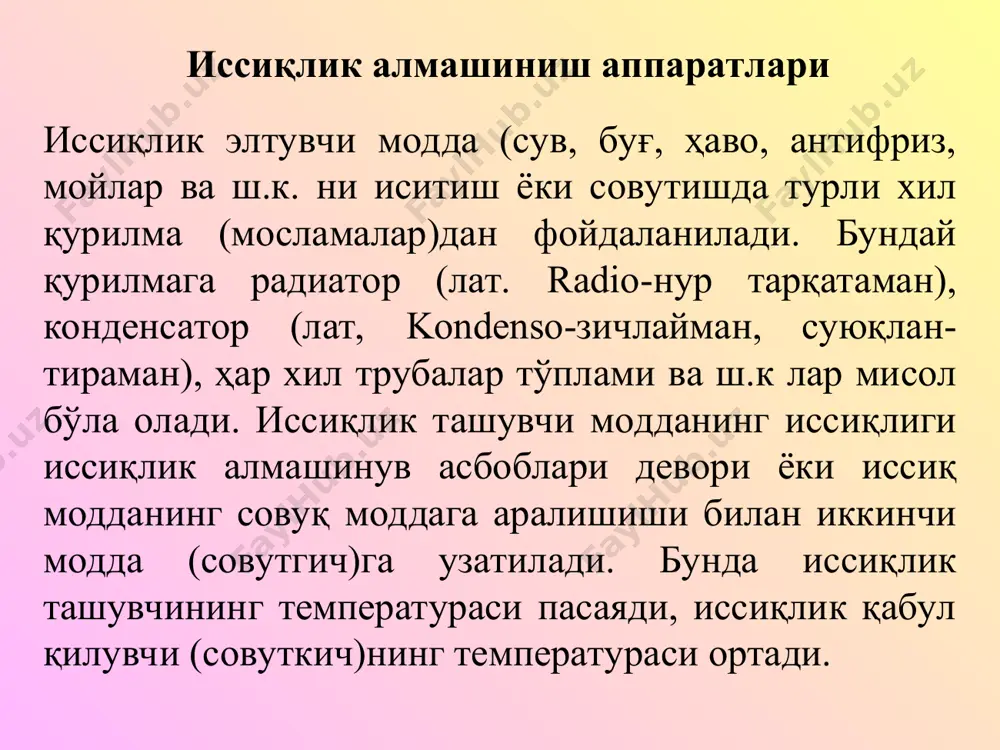

powerpoint presentation 9-маъруза мавзу: иссиқлик алмашинувида фойдаланиладиган асбоб ускуналар режа иссиқлик алмашиниш аппаратлар иссиқлик баланси ва иссиқлик узатиш тенгламалари иссиқлик алмашиниш аппаратлари иссиқлик элтувчи модда (сув, буғ, ҳаво, антифриз, мойлар ва ш.к. ни иситиш ёки совутишда турли хил қурилма (мосламалар)дан фойдаланилади. бундай қурилмага радиатор (лат. radio-нур тарқатаман), конденсатор (лат, kondenso-зичлайман, суюқлан-тираман), ҳар хил трубалар тўплами ва ш.к лар мисол бўла олади. иссиқлик ташувчи модданинг иссиқлиги иссиқлик алмашинув асбоблари девори ёки иссиқ модданинг совуқ моддага аралишиши билан иккинчи модда (совутгич)га узатилади. бунда иссиқлик ташувчининг температураси пасаяди, иссиқлик қабул қилувчи (совуткич)нинг температураси ортади. иссиқлик алмашинув аппарати- бу иссиқлик ташувчини иситиш ёки совутиш учун мўнжалланган қурилма. аксарият ҳолларда бундай аппаратларда иссиқликни бир иссиқлик ташувчидан иккинчисига узатиш орқали иссиқлик алмашинуви амалга оширилади, яъни бир иссиқлик ташувчининг исиши иккинчисининг совуши ҳисобига амалга оширилади. ички иссиқлик манбаига эга бўлган аппаратлар бундан мустаснодирлар, бундай қурилмаларда аппаратнинг ичида иссиқлик ажралиб чиқади ва иссиқлик ташувчи иситилади. буларга турли хил …

2 / 14

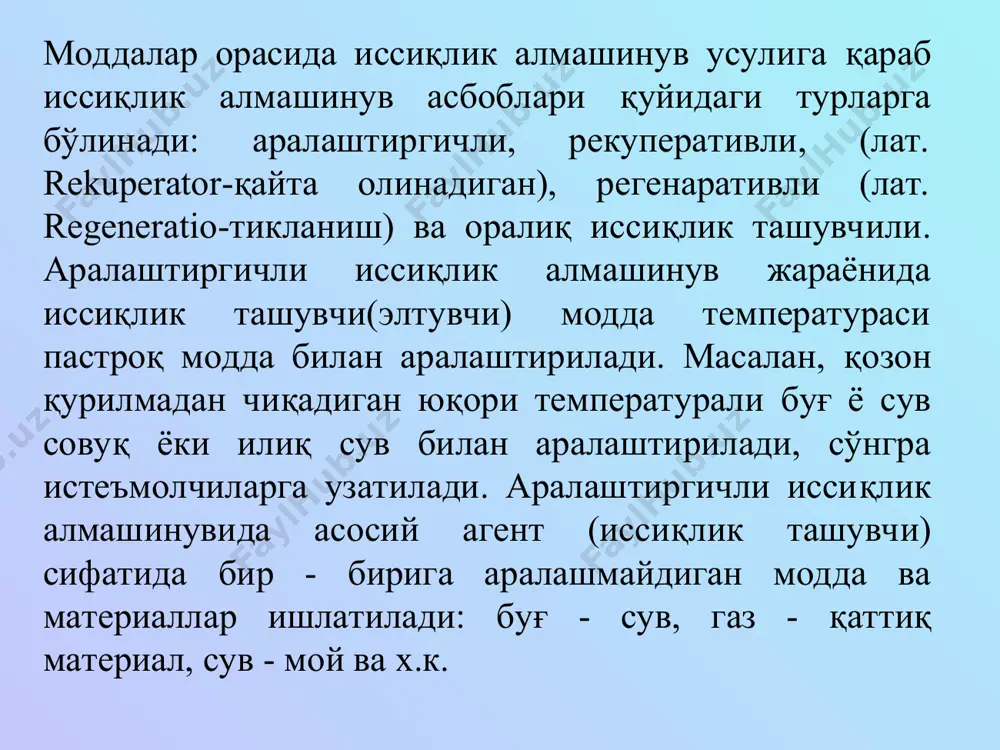

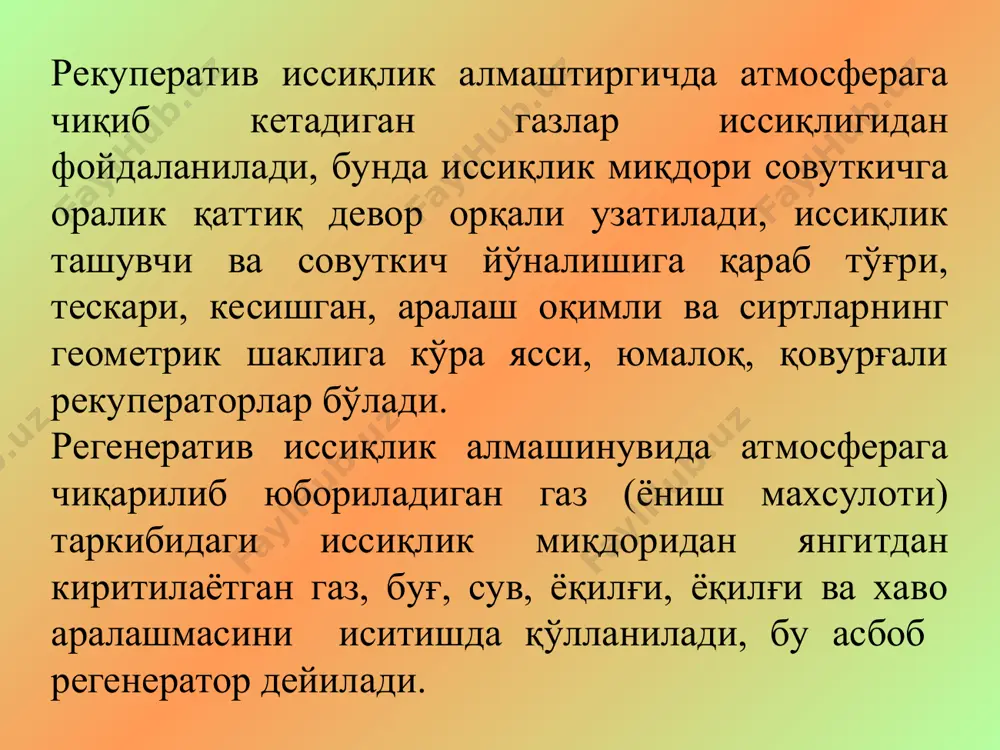

материал, сув - мoй ва х.к. рекуператив иссиқлик алмаштиргичда атмосферага чиқиб кетадиган газлар иссиқлигидан фойдаланилади, бунда иссиқлик миқдори совуткичга оралик қаттиқ девор орқали узатилади, иссиқлик ташувчи ва совуткич йўналишига қараб тўғpи, тескари, кесишган, аралаш оқимли ва сиртларнинг геометрик шаклига кўра ясси, юмалоқ, қовурғали рекуператорлар бўлади. регенератив иссиқлик алмашинувида атмосферага чиқарилиб юбориладиган газ (ёниш махсулоти) таркибидаги иссиқлик миқдоридан янгитдан киритилаётган газ, бyғ, сув, ёқилғи, ёқилғи ва хаво аралашмасини иситишда қўлланилади, бу асбоб регенератор дейилади. таркибида буғи бўлган газлар таркибида эриган гази бор совуқ сув иситиш буғи газсизланган иссиқ сув аралаштиргичли иссиқлик алмашинув аппарати рекуператив иссиқлик алмашинув аппарати регенератив ва оралиқ иссиқлик ташувчили иссиқлик алмашинув аппаратлари. регенератив ва оралиқ иссиқлик ташувчили иссиқлик алмашинув аппаратлари. иссиқлик баланси ва иссиқлик узатиш тенгламалари иссиқлик алмашинуви асбобларни ҳисоблашда иссиқлик баланси тенгламаси асосий ҳисобланади. иссиқлик баланси тенгламасини система энталпиясининг ўзгариш орқали қуйидагича ифодалаш мумкин: бунда q1-системага келтирилган тўлиқ иссиқлик миқдори; m1- иссиқлик элтувчи массанинг сарфи; сp1 ва …

3 / 14

ллел бўлганда иссиқлик бирида камайса, иккинчисида ортади. расмлардан кўриниб турибдики, иссиқлик элтувчи ва қабул қилувчи моддалар оқимларининг ҳаракати тўғри оқимли ва қарама-қарши бўлади. иссиқлик алмашинадиган асбобнинг девори юпқа бўлганида (рекуператив) иссиқ модданинг совуқ моддага узатган миқдорини қуйидагича ифодалаш мумкин: бунда иссиқлик узатиш коэф-ти. ва –иссиқ ва совуқ суюқлик оқи-мининг иссиқлик бериш коэффициенти. - иссиқлик ўтказувчанлик коэффициенти. - юпқа девор қалинлиги s - юпқа девор сиртининг юзаси t1 ва t2 юпқа деворнинг ички ва ташқи сиртлардаги температуралари. иссиқлик алмашинуви асбобларидан кўпчилик ҳолларда қарама-қарши оқимлк қилиб ишлатилади. бунда уларнинг тақрибий ҳисоби ососнлашади, чунқи ҳар доим тўғри оқимли иссиқлик алмашинувига нисбатан катта. ўзаро кесишган оқимли иссиқлик алмашинуви асбоблари ҳам кенг қўлланилади. бундай ҳолатдаги иссиқлик алмашинуви асбобидаги иссиқлик элтувча ва ютувчи моддалар температуралари айирмасининг ўртача қиймати қарама-қарши оқимли иссиқлик алмашинуви асбобидек олиниб айрим тузатишлар киритилади. иссиқлик алмашинувчи асбоблар сиртларининг юзаларини ҳисоблашда энг аввал q2 аниқланади. сўнгра иссиқлик элтгич оқимининг тезлиги v4 маълум диаметрдаги қувур …

4 / 14

unknown unknown-10.unknown unknown-11.unknown unknown-12.unknown unknown-13.unknown unknown-14.unknown unknown-15.unknown unknown-16.unknown unknown-17.unknown unknown-18.unknown т d т r a e e ва e e e e ; ; t 1 = + + d r a e re e t эф + = l l d de i l = ¥ ) 1 ( 2 5 1 0 - = - t c e c i l l l l i i l 0 l l d i de i × = 0 0 k м b t ёки t . 10 898 , 2 0028989 , 0 3 max max - × = = = l l ¥ ò ò ¥ ¥ - = × ÷ ÷ ø ö ç ç è æ - = = 0 4 0 0 5 1 0 0 1 2 t d e c d i e t c i s l l l l l 0 …
