1 / 27

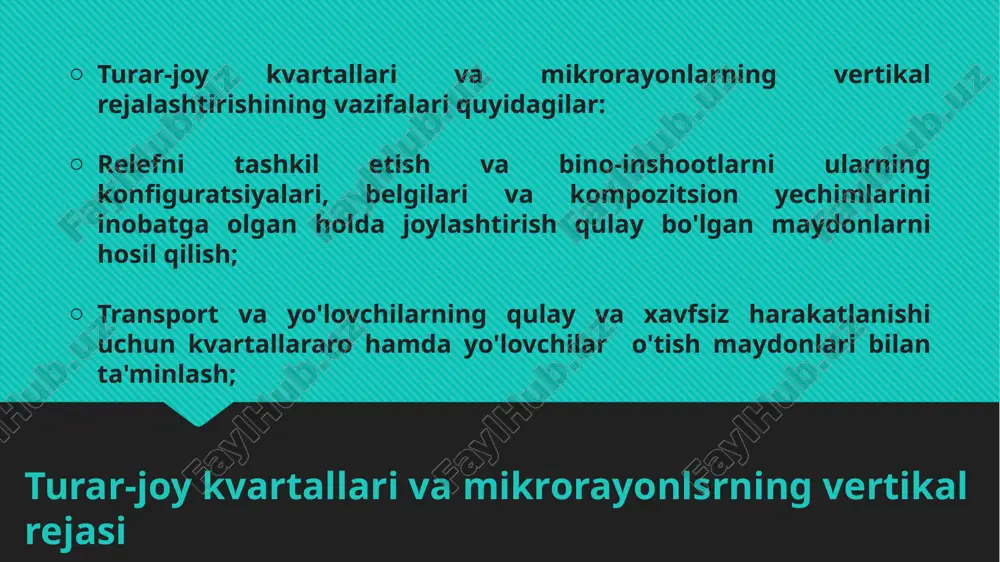

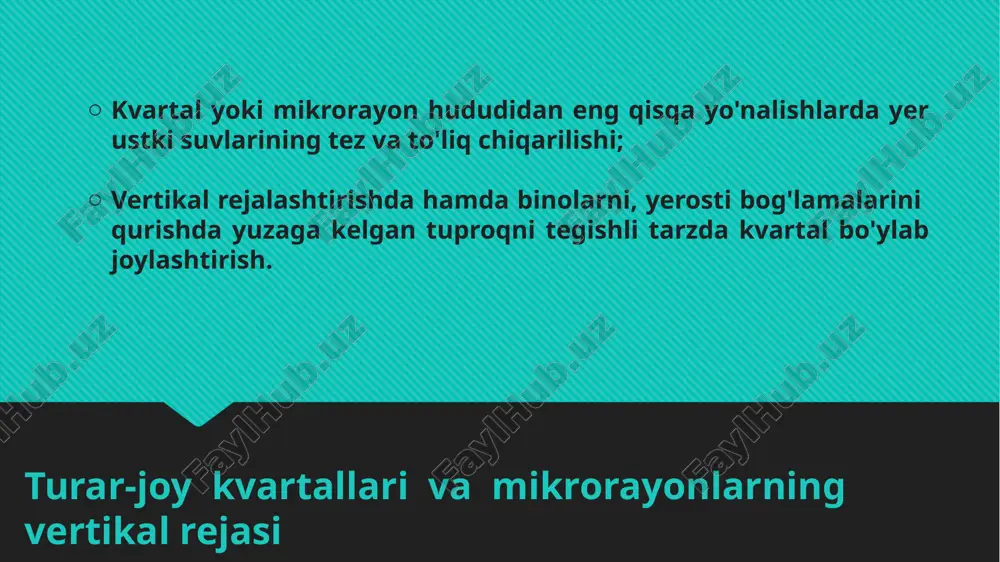

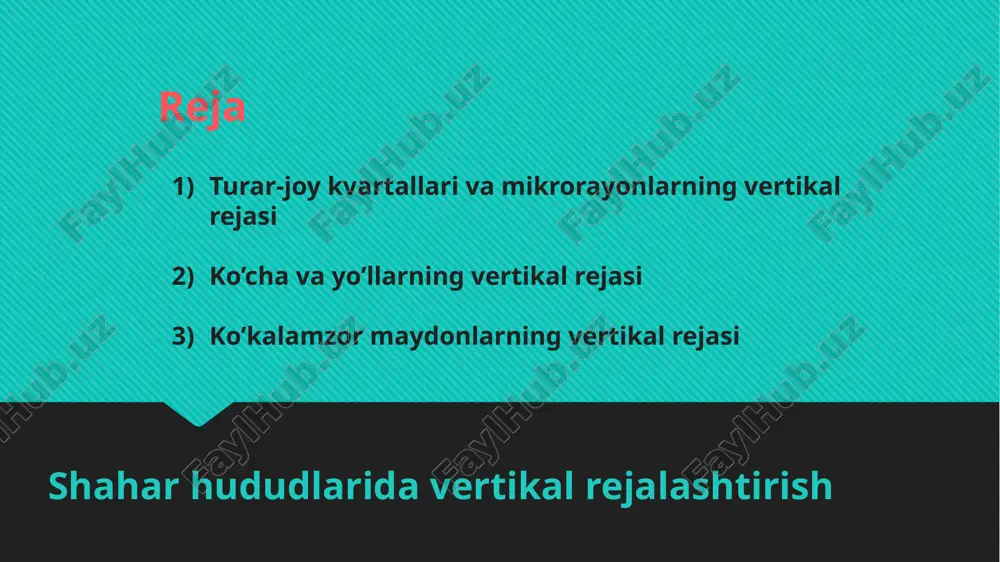

prezentatsiya powerpoint shahar hududlarida vertikal rejalashtirish shahar hududlarida vertikal rejalashtirish reja turar-joy kvartallari va mikrorayonlarning vertikal rejasi ko’cha va yo’llarning vertikal rejasi ko’kalamzor maydonlarning vertikal rejasi turar-joy kvartallari va mikrorayonlarning vertikal rejalashtirishining vazifalari quyidagilar: relefni tashkil etish va bino-inshootlarni ularning konfiguratsiyalari, belgilari va kompozitsion yechimlarini inobatga olgan holda joylashtirish qulay bo'lgan maydonlarni hosil qilish; transport va yo'lovchilarning qulay va xavfsiz harakatlanishi uchun kvartallararo hamda yo'lovchilar o'tish maydonlari bilan ta'minlash; turar-joy kvartallari va mikrorayonlsrning vertikal rejasi kvartal yoki mikrorayon hududidan eng qisqa yo'nalishlarda yer ustki suvlarining tez va to'liq chiqarilishi; vertikal rejalashtirishda hamda binolarni, yerosti bog'lamalarini qurishda yuzaga kelgan tuproqni tegishli tarzda kvartal bo'ylab joylashtirish. turar-joy kvartallari va mikrorayonlarning vertikal rejasi qizil gorizontal usuli bilan hududni vertikal rejalashtirish turar-joy kvartallari va mikrorayonlarning vertikal rejasiga kerakli materiallar quyidagilar: kvartal yoki mikrorayonning qizil chegaralari bo'ylab 0,10-0,25-0,50 m li loyiha belgilari orqali tabiiy relef gorizontallari bilan rejalashtirish loyihasi turar-joy kvartallari va mikrorayonlarning vertikal rejasi …

2 / 27

0-0,15 0,5 15-30 0,2-0,25 0,20-0,25 0,5 30dan ortiq 0,2-0,25 0,2-0,25 (0,5) 0,5 qizil gorizontallarning tavsiya etiladigan kesishish balandliklari maydon ikki yo'palishda qiyalikka ega bo'lishi kerak; maydonning qiyaligi bir yo'nalishda 2%dan, ikkinchi yo'nalishda 1-1,5 % dan oshmasligi kerak; maydonning loyihaviy relefini belgilovchi asosiy nuqtalarga ko'cha maydonidan chiquvchi o'q va lotokning belgilari kiradi. bunda vertikal rejalashtirish maydonda katta qiyalikni hosil qilmasligi kerak. (bunday holatda maydonning arxitekturaviy ifodalanganligi va uning perspektivasi sezilarli darajada yo'qoladi). ko’cha va yo’llarning vertikal rejasi qizil gorizontallar h=0,10, 0,20, 0,25 m da loyihalashtiriladi, gorizontal qadamlar deb nomlanadi. gorizontal loyihalashda vertikal rejalashtirishni ko'chalarni qayta ishlashdan boshlashadi. ko'cha bo'ylab qizil gorizontallarni chizish uning kesishgan nuqtalariga bog'liq va ko'chaning bo'ylama qiyaligi vertikal rejalashtirish sxemasi bo'yicha qabul qilinadi, maydonning o'tish qismidagi ko'ndalang qiyaligi ularning belgilariga bog'liq ravishda qabul qilinadi. (jadvalda bu qiyaliklarning belgilari berilgan). ko’cha va yo’llarning vertikal rejasi kvartallar hududi elimentlari ko’ndalang % bo’ylama % o’tish joylari 2 0,4 ÷ 8 tratuarlar …

3 / 27

vertikal rejasi relefning turli shakllari kesishmasining vertikal rejasi sxemalari ko’cha va yo’llarning vertikal rejasi maydonlarning vertikal rejalashtirish shakllari: a – biryoqlama qiyalikka ega relef profili; b – huddi shunday, faqat ikki tomonlama; v – huddi shunday, faqat to'rt tomonlama ko’cha va yo’llarning vertikal rejasi veratikal rejalashtirishda eng muhim masalalardan biri ularni bog'lashdir, uning yechimi ko'cha va o'tish joylarining vertikal rejalashtirishidan kelib chiqadi. hisob o'qning qizil belgisi yoki qizil chiziqdan kelib chiqadi. (qizil chiziq trotuarning tashqi tarafidan o'tadi va ko'chani mikrorayon hududidan ajratadi) ko’cha va yo’llarning vertikal rejasi bino burchaklarining qizil belgisi ularni aniqlash vaqtida bort toshining balandligiga bog'liq. bino burchagining qizil belgisi (hq) quyidagicha belgilanadi : hq=h+db∙k + s ∙ ipop bu yerda n- o’tish joyining qizil belgisi, m; db∙k - bort toshining balandligi, m; s ∙ί pop - binogacha bo’lgan qizil chiziqning ko’ndalang qiyaligi hisobiga hududning kengayishi. ko’cha va yo’llarning vertikal rejasi bino burchaklarining balandlik belgilarini aniqlash. bino balandligining …

4 / 27

umumiy shahar ko’chalar - to’xtovsiz harakat 0,05 0,004 0,025 0,015 45 - regulyar harakat 0,05 0,004 0,025 0,015 45 - tuman miqyosidagi 0,06 0,004 0,025 0,015 35 - yuk harakatlanuvchi yo’llar 0,04 0,004 0,025 0,015 3. joy miqyosida ko’cha va yo’llar: turar joy ko’chalar 0,08 0,004 0,025 0,015 25 - ishlab chiqarish tumanlaridagi yo’llar 0,06 0,004 0,025 0,015 15 - yo’lovchilarga mo’ljallangan ko’cha va yo’llar 0,04 0,005 0,025 0,015 - qishloq ko’chalari 0,07 0,005 0,025 0,015 15 - qishloq yo’llari 0,07 0,005 0,025 0,015 15 - o’tish joylari 0,08 0,005 0,025 0,015 ko'cha va yo'llarning o'tish joyi o'qi bo'ylab tavsiya etiladigan ko'ndalang va bo'ylama qiyaliklar park, bog', ko'kalamzor hududlar kabi daryo bo'ylaridagi, jarliklardagi yashil maydonlar shaharning loyihaviy elementlari hisoblanadi. murakkab releflarda ular nisbatan tekis xududlarga joylashtiriladi. ko'kalamzor maydonlar nafaqat aholining dam olishi bilan bog'liq madaniy tadbir, balki qirg'oq yemirilishi, jarliklarning kattalashishi kabi mujarayonlar bilan kurashish omili hamdir. ko’kalamzor maydonlarning vertikal …

5 / 27
