1 / 15

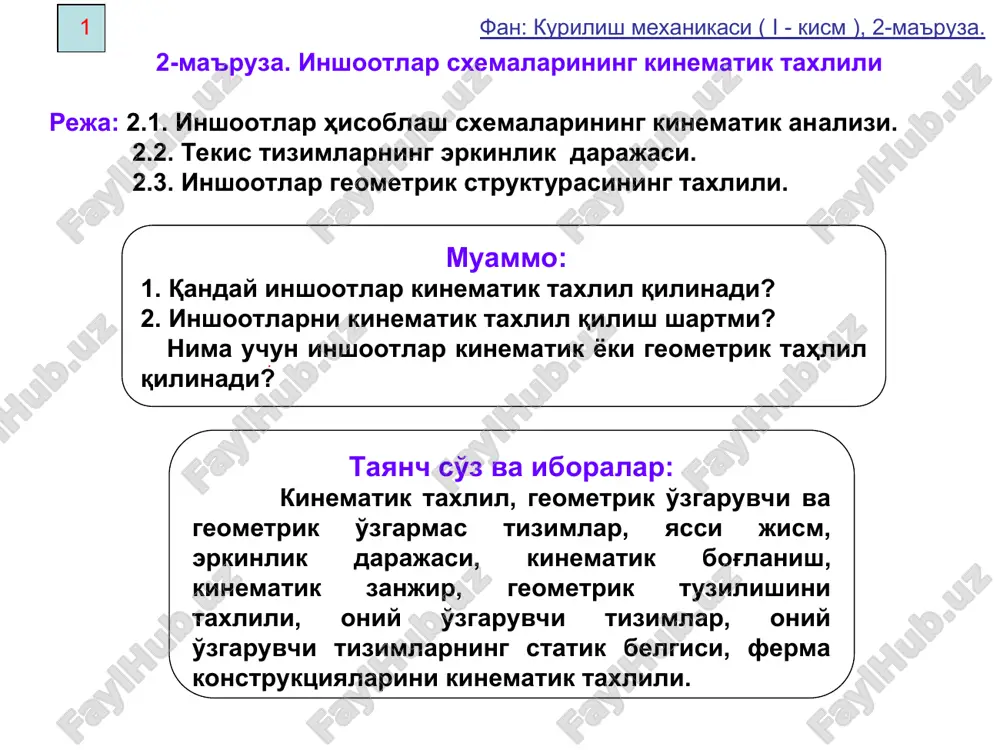

slayd 1 muammo: 1. qanday inshootlar kinematik taxlil qilinadi? 2. inshootlarni kinematik taxlil qilish shartmi? nima uchun inshootlar kinematik yoki geometrik tahlil qilinadi? tayanch so'z va iboralar: kinematik taxlil, geometrik o'zgaruvchi va geometrik o'zgarmas tizimlar, yassi jism, erkinlik darajasi, kinematik bog'lanish, kinematik zanjir, geometrik tuzilishini taxlili, oniy o'zgaruvchi tizimlar, oniy o'zgaruvchi tizimlarning statik belgisi, ferma konstruktsiyalarini kinematik taxlili. 2-ma'ruza. inshootlar sxemalarining kinematik taxlili reja: 2.1. inshootlar hisoblash sxemalarining kinematik analizi. 2.2. tekis tizimlarning erkinlik darajasi. 2.3. inshootlar geometrik strukturasining taxlili. 1 fan: kurilish mexanikasi ( i - kism ), 2-ma'ruza. 2.1. inshootlar hisoblash sxemalarining kinematik analizi o'zaro sharnirli yoki bikr qilib biriktirilgan elementlardan tashkil topgan inshootlar tashqi yuklar ta'sirida o'zining shakli va holatini o'zgartirmasligi lozim. bunday talabni qanoatlanturuvchi inshoot geometrik o'zgarmas bo'ladi. inshoot shakli yoki holati o'zgarishi uni tashkil etuvchi elementlarning deformatsiyalanishi tufayligina sodir bo'lishi mumkin. har bir inshootni hisoblashdan oldin uning sxemasini geometrik o'zgarmaslik shartlariga asosan kinematik taxlil kilish …

2 / 15

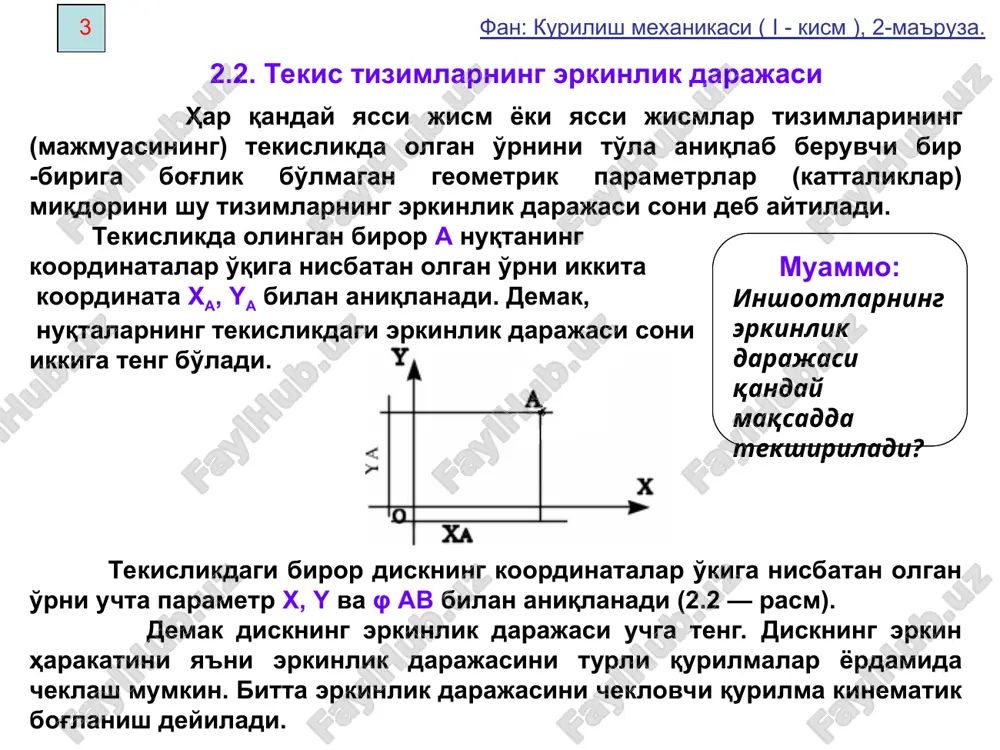

ikda olgan o'rnini to'la aniqlab beruvchi bir -biriga bog'lik bo'lmagan geometrik parametrlar (kattaliklar) miqdorini shu tizimlarning erkinlik darajasi soni deb aytiladi. tekislikda olingan biror a nuqtaning koordinatalar o'qiga nisbatan olgan o'rni ikkita koordinata xa, ya bilan aniqlanadi. demak, nuqtalarning tekislikdagi erkinlik darajasi soni ikkiga teng bo'ladi. tekislikdagi biror diskning koordinatalar o'kiga nisbatan olgan o'rni uchta parametr x, y va φ ab bilan aniqlanadi (2.2 — rasm). demak diskning erkinlik darajasi uchga teng. diskning erkin harakatini ya'ni erkinlik darajasini turli qurilmalar yordamida cheklash mumkin. bitta erkinlik darajasini cheklovchi qurilma kinematik bog'lanish deyiladi. 3 fan: kurilish mexanikasi ( i - kism ), 2-ma'ruza. muammo: inshootlarning erkinlik darajasi qanday maqsadda tekshiriladi? 2.2 – rasm 2.3 – rasm 2.3 a – rasmda ii-disk i-diskiga nisbatan 1 erkinlik darajasini. 2.3 b – rasmda esa 2 erkinlik darajasini yo'qotadi. ikki bog'lovchi sterjenp bitta tsilindrik sharnirga teng. inshootlarning hisoblash sxemalari asosan geometrik tekis elementlar (disklar) dan iborat …

3 / 15

: kurilish mexanikasi ( i - kism ), 2-ma'ruza. 6 fan: kurilish mexanikasi ( i - kism ), 2-ma'ruza. muammo: qaysi maqsadda inshootlar geometrik strukturasi tahlil qilinadi? 2.3. inshootlar geometrik strukturasining taxlili. tekis tizimlarning geometrik o'zgarmas ekanligiga ishonch hosil qilish uchun w≤0 shart bajarilishi bilan birga uning geometrik tuzilishini analiz qilish kerak. masalan, 2.5 – rasmda w≤0 sharti bajarilgan bo'lsa ham, geometrik o'zgaruvchan bo'lgan balka ko'rsatilgan. 2.5 — rasm erkinlik darajasi w=3∙3 – 2∙2 - 5=0. inshootni hisoblash sxemasi geometrik o'zgarmas bo'lish uchun ular er bilan va o'zaro quyidagi shartlarga asosan bog'langan bo'lishi kerak. 1) bir disk va uch sterjenlardan iborat bo'lgan tizim (2.6 — rasm) 2) ikki disk, bir sterjenp va bitta oddiy sharnirdan yoki 3ta sterjendan iborat tizim (2.7 — rasm). 2.7 — rasm 7 fan: kurilish mexanikasi ( i - kism ), 2-ma'ruza. 2.6 — rasm demak, ikki disk o'zaro geometrik o'zgarmas bo'lish uchun ular bitta sharnir …

4 / 15

tashqi yuklar ta'siridan yoki ularning ta'sirisiz cheksiz katta zo'riqishlar yoki noaniqlika ega bo'lgan zo'riqishlar hosil bo'ladi. bu bunday tizimlarning statik belgisi bo'ladi.. 2.9 – rasmda ko'rsatilgan oniy o'zgaruvchi tizimning hisoblash sxemasini (2.9 – rasm) qaraylik: 9 fan: kurilish mexanikasi ( i - kism ), 2-ma'ruza. 2.9 — rasm σy=0, 2x∙sinα - r=0, x=r/2sinα agar α  0 bo'lsa, noma'lum kuch x katta yoki cheksiz kiymatlarga teng bo'ladi. bundan tashkari, oniy o'zgaruvchanlikni aniqlash uchun yuklanmagan tizimlar o'rganiladi. agar tizim oniy o'zgaruvchi bo'lsa, u holda tayanch reaktsiyalari noaniqlikka teng bo'ladi. ferma konstruktsiyasi uch burchakdan iborat bo'lganligi sababli geometrik o'zgarmas tizimlarga kiradi (2.10 – rasm). sharnirli-sterjenli tizimlarning (fermalarni) erkinlik darajasi quyidagi formula yordamida aniqlanadi. w=2y-c-ctayanch (1.2). bu erda y – tugunlar soni, s – sterjenlar soni, st – tayanch sterjenlar soni. 10 fan: kurilish mexanikasi ( i - kism ), 2-ma'ruza. 2.10 — rasm tayanchlardan ajratilgan tizimlar uchun (2.10 – rasm). v=w-3=2y - …

5 / 15

oddiy sharnirlar soni orqali karrali sharnirlar qanday aniqlanadi? 10.turlik tizimlarning erkinlik darajasini aniqlash formularini yozing. 11.tizimning erkinlik darajasiga bog'lik uchta mumkin bo'lgan holatni ayting. 12.inshootlar oniy o'zgaruvchanligining statik belgilarini ayting. 13 fan: kurilish mexanikasi ( i - kism ), 2-ma'ruza. 3-ma'ruzaga
