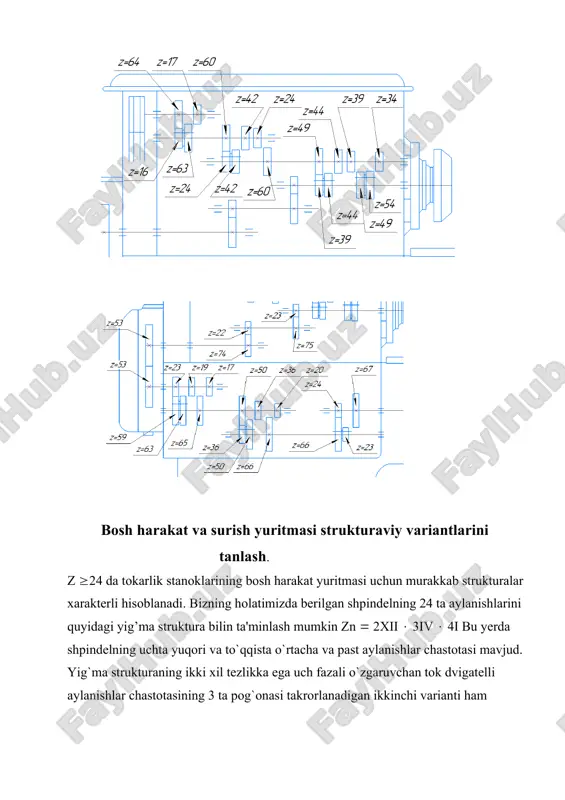

bosh va surish harakat yuritmalarining kinematik sxemalarini ishlab chiqish. bosh yoki surish harakat yuritmalarining kinematik sxemasini ishlab chiqishda qabul qilingan struktura asos hisoblanadi, u bo`yicha ko`paytuvchi guruhlar soni va har bir guruhdagi uzatmalar soni, guruhlarning yuritmadagi konstruktiv joylashish tartibi va kinematik taqsimlanish tartibi aniqlanadi. bittalik uzatmalarning soni va ularning yuritmada konstruktiv joylashishi stanok prototipi bo`yicha uning kinematik sxemasining o`ziga xos xususiyatlaridan kelib chiqqan holda aniqlanadi. masalan, parmalash stanoklarining bosh harakat yuritmalarida asosiy va birinchi qayta tanlash guruhlari orasida ko„pchilik holatlarda bittalik uzatmalar ko’zda tutiladi, chunki u yuritmaning o`lchamlarini qisqartirish imkonini beradi.vertikal frezalash stanoklarida tezliklar qutisining gorizontal vallarida vertikal shpindellarga o`tish uchun ikkita bittalik (konussimon va silindrik) tishli uzatmalar ko`zda tutiladi. parmalash stanoklarida elektrodvigatel va tezliklar qutisi orasida bittalik tasmali uzatma mavjud bo„ladi. kinematik sxemalarni bajarishda gost 2.770–98 ga, kinematik sxemadagi elementlarning shartli belgilarini bajarishda esa gost lar 2.701–98, 2.703–98 va 2.721–94 ga amal qilish kerak. kinematik sxema tasvirlashda: 1. vallar, …

2 / 8

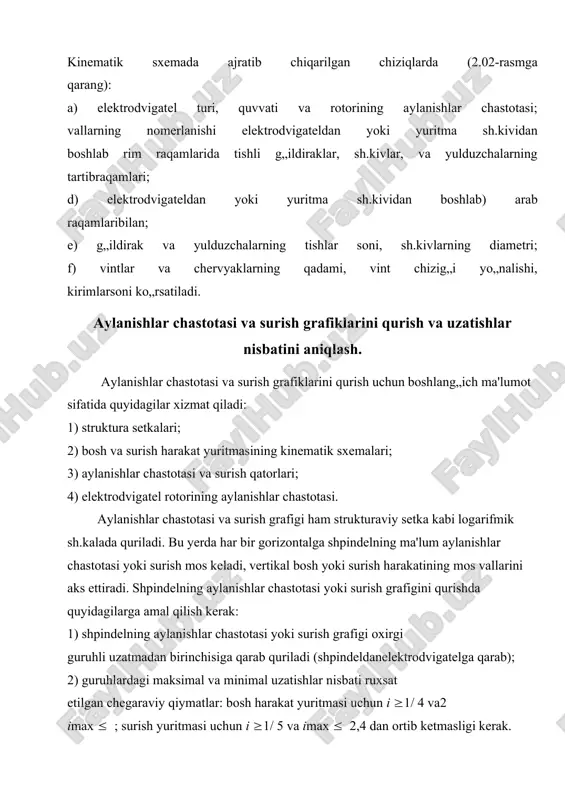

hli g„ildiraklar, sh.kivlar, va yulduzchalarning tartibraqamlari; d) elektrodvigateldan yoki yuritma sh.kividan boshlab) arab raqamlaribilan; e) g„ildirak va yulduzchalarning tishlar soni, sh.kivlarning diametri; f) vintlar va chervyaklarning qadami, vint chizig„i yo„nalishi, kirimlarsoni ko„rsatiladi. aylanishlar chastotasi va surish grafiklarini qurish va uzatishlar nisbatini aniqlash. aylanishlar chastotasi va surish grafiklarini qurish uchun boshlang„ich ma'lumot sifatida quyidagilar xizmat qiladi: 1) struktura setkalari; 2) bosh va surish harakat yuritmasining kinematik sxemalari; 3) aylanishlar chastotasi va surish qatorlari; 4) elektrodvigatel rotorining aylanishlar chastotasi. aylanishlar chastotasi va surish grafigi ham strukturaviy setka kabi logarifmik sh.kalada quriladi. bu yerda har bir gorizontalga shpindelning ma'lum aylanishlar chastotasi yoki surish mos keladi, vertikal bosh yoki surish harakatining mos vallarini aks ettiradi. shpindelning aylanishlar chastotasi yoki surish grafigini qurishda quyidagilarga amal qilish kerak: 1) shpindelning aylanishlar chastotasi yoki surish grafigi oxirgi guruhli uzatmadan birinchisiga qarab quriladi (shpindeldanelektrodvigatelga qarab); 2) guruhlardagi maksimal va minimal uzatishlar nisbati ruxsat etilgan chegaraviy qiymatlar: bosh harakat …

3 / 8

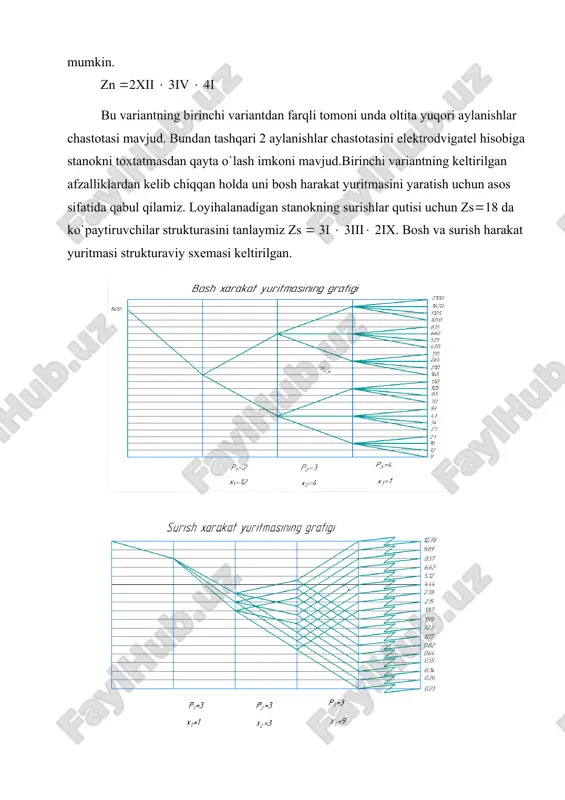

4i bu variantning birinchi variantdan farqli tomoni unda oltita yuqori aylanishlar chastotasi mavjud. bundan tashqari 2 aylanishlar chastotasini elektrodvigatel hisobiga stanokni toxtatmasdan qayta o`lash imkoni mavjud.birinchi variantning keltirilgan afzalliklardan kelib chiqqan holda uni bosh harakat yuritmasini yaratish uchun asos sifatida qabul qilamiz. loyihalanadigan stanokning surishlar qutisi uchun zs18 da ko`paytiruvchilar strukturasini tanlaymiz zs 3i 3iii 2ix. bosh va surish harakat yuritmasi strukturaviy sxemasi keltirilgan. bosh yoki surish harakati yuritmasi uzellari va detallarini mustahkamlik va umrboqiylikka hisoblash. bu bo`limda kurs ishida nazarda tutilgan bosh harakat yoki surish harakati yuritmasi uchun uzel va detallarini mustahkamlik vaumrboqiylikka hisoblash bajariladi. mustahkamlik va umrboqiylikka hisoblash bilan bir vaqtda yuritma uzel va detallarining konstruksiyasi hamda uning komponovkasi ishlab chiqiladi. olingan hisobiy ma`lumotlar, uzel va detallarning qabul qilingan asosiy o„lchamlari asosida yuritma yoyilmasining ishi bajariladi boshqarish mexanizmlarini ko`rsatish bilan uning yig`ilmasi (2,b-list) hamda yuritma detallarining: val, shesternyalar bloki va korpus detallarining ishchi chizmalari (3-list) bajariladi.bosh harakat yoki …

4 / 8

rtlilik, umrboqiylik, territoriallilik, estetiklik prinsiplari kiradi.kurs ishini bajarishda talabalar tomonidan loyihalashning ko`rsatilgan asosiy prinsiplari o`zlashtirilishi tash.kil qilinishi kerak. bu stanokning bazaviy modelidagi barcha yaxshi konstruktiv qarorlarni to`g`ri baholash va ularni loyihalanadigan stanokda qo`llash imkonini beradi.mustahkamlikka hisoblashda dastlabki ma`lumot bo`lib: yuritmaning kinematik sxemasi, aylanishlar chastotasi yoki surishlar grafigi, yuritma elektrodvigatelining quvvati va aylanishlar chastotasi yoki maksimal surish kuchi xizmat qiladi. shuni ham aytib o`tish kerakki, yuritmani mustahkamlikka va umrboqiylikka hisoblash hamda konstruksiyasini ishlab chiqishda kinematik sxemani korreksiyalash (masalan, qo`shimcha bittalik uzatmani kiritish) va kinematik hisoblashlar (masalan, o`qlar orasidagi masofani o`zgartirish maqsadida tishlar summasini korreksiyalash) zaruriyati tug`ilishi mumkin. yuritma vallaridagi quvvatni aniqlash elektrodvigateldan boshlanadigan kinematik sxemalar uchun (frezalash stanogi bosh harakati yuritmasi, surish yuritmasi va h.k.) jvaldagi quvvat quyidagi formula bo’yicha aniqlanadi [3]: nj = nel ∙ ηoj bu yerda – yuritma elektrodvigatelining quvvati, kvt; –yuritmaning elektrodvigatel valdan j - valgacha uchastkasida kinematic juftliklarning umumiy fik. - ning qiymati quyidagi formula bo„yicha …

5 / 8

agi formula bo„yicha aniqlanadi ηkj = ηrem uzt ∙ p∙ηop ∙ p∙ηtishli uz ∙ηcher uz bu yerda – reykali uzatma fik chervyakli uzatma fik har bir konkret holat uchun hisoblanadi. mehnat muhofazasi va texnika xavfsizligi bo’yicha tadbirlar va qurilmalarni ishlab chiqish. metall kesish stanoklarida ishlash xavfsizligining umumiy talablari gost 12.2.008-75 da o’rnatilgan. bu yerda stanok elektrojihozlariga, mahalliy yoritishga va har xil guruhdagi (tokarlik, parmalash,frezalash va h.k.) stanoklarga qo„shimcha talablar o’rnatilgan.ishchining xavfsiz ish sharoitini yaratish va ishchining toliqishini kamaytirish uchun stanokni konstruksiyalashda quyidagilarni amalga oshirish kerak. 1. stanokning tashqarisida joylashgan aylanuvchi va harakatlanuvchi qismlarini cheklashni nazarda tutish kerak. 2. ishchini qirindidan, abraziv changdan va sovitish suyuqligidan himoyalovchi qurilmani nazarda tutish kerak (to’liqroq [8] ish 62 b ga qarang) 3. stanokning ishlashini (ish siklini va ishlov berilgan yuzalarni nazoratini) va unga xizmat ko’rsatishni (qirindini chiqarib tashlash, moylash, sovitish moylash suyuqligini uzatish va h.k.) avtomatlashtirish. 4. stanokni ratsional boshqarish tizimini (ratsional konstruksiya va …
