1 / 19

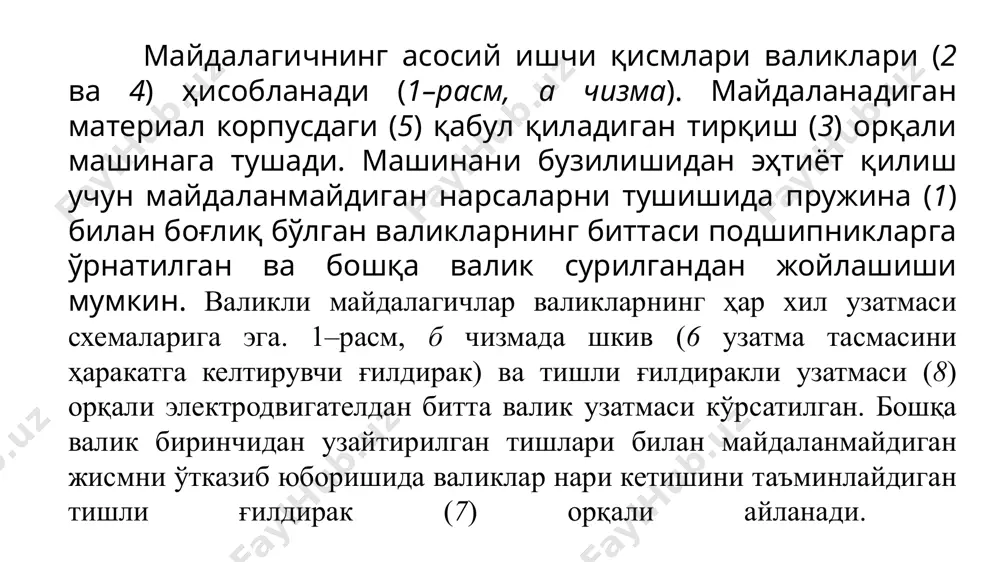

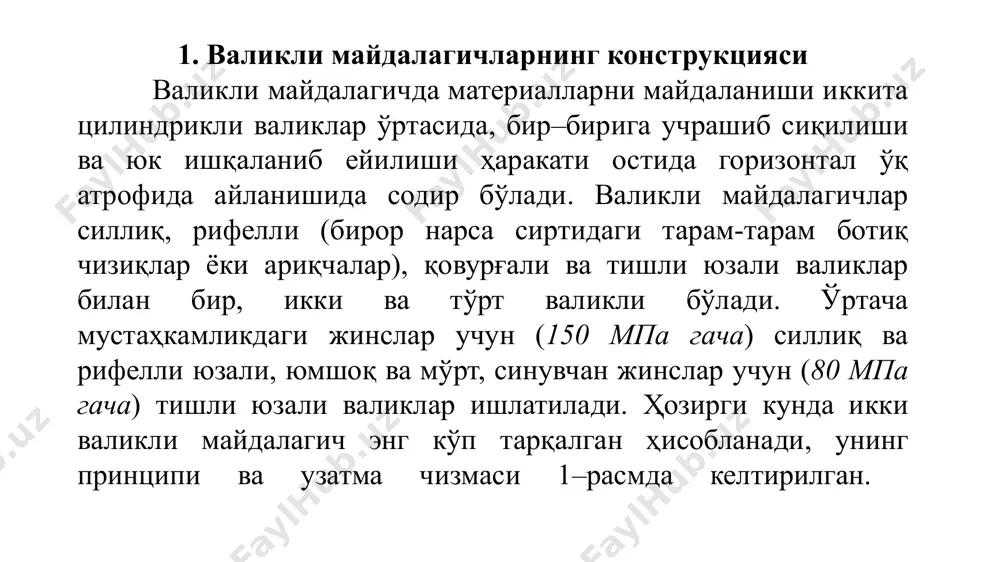

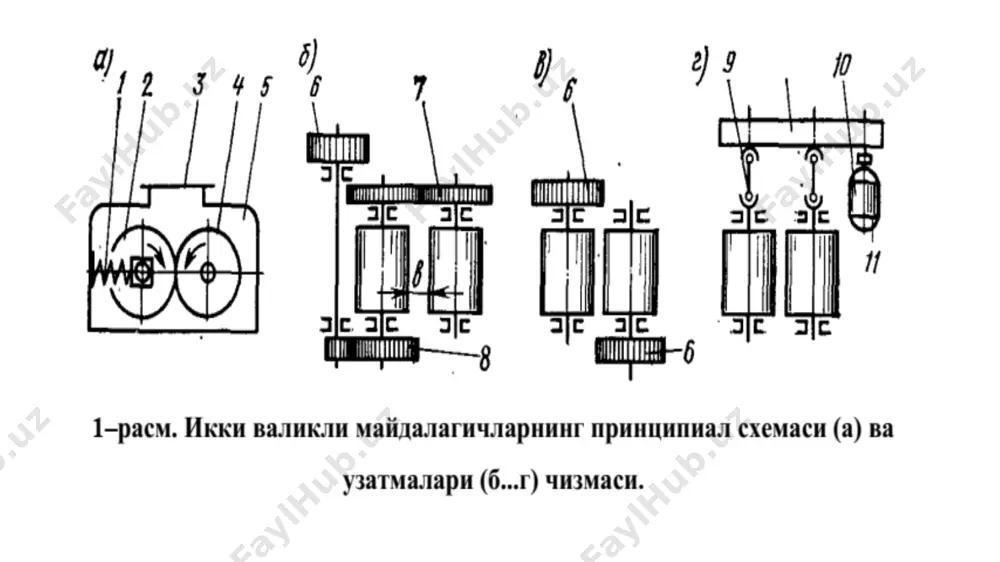

prezentatsiya powerpoint mavzu. valikli va zarbli harakatlanuvchi maydalagichlar reja: 1. valikli maydalagichlarning konstruktsiyasi. 2. zarbli harakatlanuvchi maydalagichlarni tasnifi va ishlatilishi. 3. bolg'ali maydalagich konstruktsiyasi. 4. rotorli maydalagich konstruktsiyasi. 1. valikli maydalagichlarning konstruktsiyasi valikli maydalagichda materiallarni maydalanishi ikkita tsilindrikli valiklar o'rtasida, bir–biriga uchrashib siqilishi va yuk ishqalanib eyilishi harakati ostida gorizontal o'q atrofida aylanishida sodir bo'ladi. valikli maydalagichlar silliq, rifelli (biror narsa sirtidagi taram-taram botiq chiziqlar yoki ariqchalar), qovurg'ali va tishli yuzali valiklar bilan bir, ikki va to'rt valikli bo'ladi. o'rtacha mustahkamlikdagi jinslar uchun (150 mpa gacha) silliq va rifelli yuzali, yumshoq va mo'rt, sinuvchan jinslar uchun (80 mpa gacha) tishli yuzali valiklar ishlatiladi. hozirgi kunda ikki valikli maydalagich eng ko'p tarqalgan hisoblanadi, uning printsipi va uzatma chizmasi 1–rasmda keltirilgan. maydalagichning asosiy ishchi qismlari valiklari (2 va 4) hisoblanadi (1–rasm, a chizma). maydalanadigan material korpusdagi (5) qabul qiladigan tirqish (3) orqali mashinaga tushadi. mashinani buzilishidan ehtiyot qilish uchun maydalanmaydigan narsalarni tushishida …

2 / 19

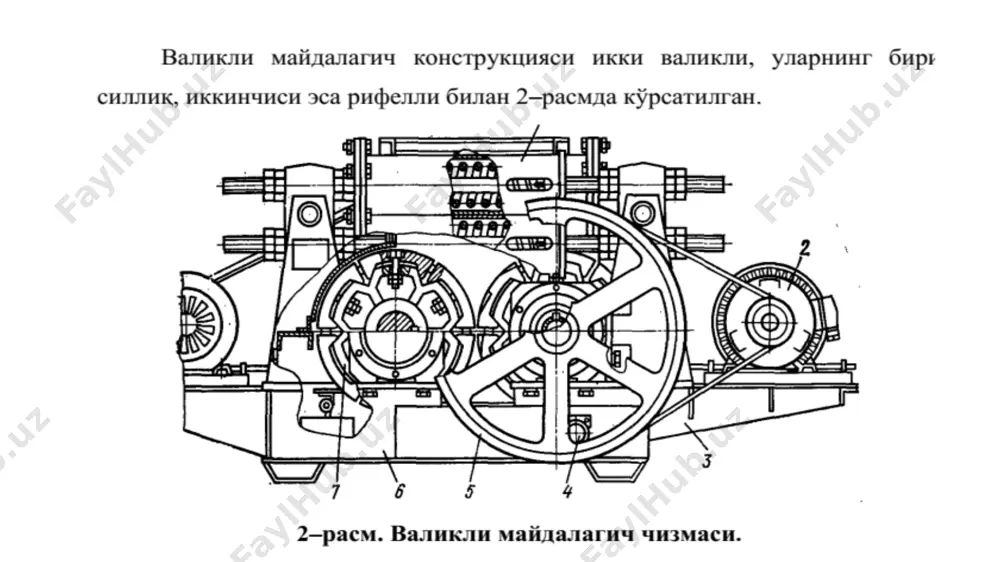

n ramaga (3) mahkamlanadi. korpus va ramaning yuqori qismi biri–biriga tortishish kuchi va prujinadan, maydalanmaydigan narsalarni tushishida ularning nariga ketishini ta'minlovchi valiklar o'rtasidagi oraliqni boshqarishga imkon beruvchi saqlaydigan qurilma (1) bilan o'zaro bog'langan. bu holatda valik qo'zg'aluvchan rama bilan birgalikda va unga o'rnatilgan elektrodvigatel (2) sharnir atrofida buriladi va yuk tushirish tirqishi eni kattalashadi. maydalanmaydigan narsalarni o'tishidan keyin valik boshlang'ich holatiga qaytadi. material maydalanishi uchun dastlab prujina qisilishida zarur kuchlanish ta'minlanadi. har bir valik pona tasmali uzatma orqali elektrodvigateldan mustaqil ravishda aylanishiga keltiriladi. valdagi mavjud har bir valik shkivi (5) ularning teng me'yorda qo'shimcha silkinish lahzasi xabari hisobidan ko'proq aylanishida ko'maklashadi. valiklar alohida sektorlardan tashkil topgan bandajlar bilan futerlangan (o'tga chidamli material), bu esa ularni almashtirish jarayonini tezlashtiradi va yaxshilaydi. valikli maydalagichlarning valik diametri d=200....1500 mm va uzunligi l=0,4....1,0 diametrga (oxirgi yillarda maydalagichlarning uzunligi diametridan katta l>d ishlab chiqarilmoqda) ega. valikli maydalagichlarning afzalliklari konstruktsiyasining oddiyligi va ishonchli ishlashi, elektr energiyasining …

3 / 19

zarbli harakatlanuvchi maydalagichlarda materiallarni maydalash bo'laklarni ishchi qismda (bolg'alar va savagichlarda) zarb bilan urilishida va to'suvchi elementlar (qaytaruvchi plitalar, kolosnikli panjaralar) bilan sodir bo'ladi. ushbu maydalagichlar o'rtacha mustahkamlikda 10% dan ortiq bo'lmagan namlikdagi mayda donador qattiq material jinslarni maydalash uchun ko'pincha ishlatiladi. zarbli harakatlanuvchi maydalagichning afzalliklari – yuqori darajada maydalanishi (50 gacha), donalar shakli bo'yicha tayyor mahsulot sifatliligi, solishtirma ishlab chiqarish samaradorligi (mashinaning birgina massasida), konstruktsiyasining oddiyligi, xizmat ko'rsatish qulayligi hisoblanadi. kamchiligiga ishchi qismlarining intensiv (zo'r berib) eyilishi va notekis (donalar tarkibi bo'yicha) tayyor mahsulot kiradi. konstruktiv bajarilishi bo'yicha bunday maydalagichlar bolg'ali va rotorliga bo'linadi. birinchi ishchi qismi sifatida rotorga sharnirli osilgan bolg'alar bo'ladi. ikkinchidan yaxlit rotorga eyilishga chidamli po'latdan tayyorlangan almashadigan savagichlar qattiq qotirilgan bo'ladi. rotorga savagichni qattiq qotirilishi materialni maydalanishida butun rotorning kinetik energiyasi ishlatilishini ta'minlaydi. bu esa mustahkam materiallarni birlamchi maydalanishi uchun rotorli maydalagichlarni ishlatilishiga imkon beradi. bolg'ali maydalagichlar mo'rt va yumshoq mayda donador qattiq materiallarni (ko'mir, …

4 / 19

tiga kelib tushadi. bunday jarayon bo'laklar maydalanishi kolosnikli panjara yoki yuklanadigan tirqish orasidan o'tmaguncha bir necha marotaba sodir bo'ladi. shuningdek, material sindirilishiga ishchi qismlari bilan markazi siljiganda (ekstsentrik) bo'lakning zarbga urilishida paydo bo'ladigan markazdan qochma kuch ko'maklashadi. shu tufayli unda material mustahamligining cho'zilish chegarasidan oshib ketishida cho'ziluvchan kuchlanish (σch≈10 mpa) paydo bo'ladi. 1–rasm. zarbli harakatlanuvchi maydalagichlar chizmalari: i–rotorli; ii–bolg'ali. bir rotorli noreversiv (harakat yo'nalishini o'zgartirishga imkon bermaydigan) maydalagichlar (1–rasm, a chizma) eng ko'p tarqalgan. ular o'rtacha va kichik mustahkamlikdagi mayda donador qattiq materiallarni maydalash uchun ishlatiladi. shuningdek, bir rotorli maydalagich reversiv (harakat yo'nalishini o'zgartirishga imkon beradigan) ham bo'lishi mumkin(1–rasm, b chizma). bunda rotorning aylanishi o'zgaradigan yo'nalishi savagich ishchi yuzasini va bolg'alarning ikki tomoni bilan ularning joyini almashtirmagan holda ishlashiga imkon beradi, bu esa mashinani xizmat qilishi muddatining ta'mirlanish oralig'ini kattalashtiradi. ikki rotorli maydalagich bir pog'onali (1–rasm, v chizma) va ikki pog'onali (1– rasm, g chizma) harakatlanuvchan bo'ladi. birinchi bor katta …

5 / 19

aydi. bunday massa va tezlik ko'rsatkichlarida rotorda katta zarbli va markazdan qochma kuch yuklari paydo bo'ladi. bu esa rotor konstruktsiyasidan almashinadigan savagich va yuqori ishonchli bolg'alarni hamda qulay texnik xizmat ko'rsatishni talab etadi. zarbli harakatlanuvchi maydalagichning asosiy ko'rsatkichlari – qaysiki uning shartli belgisiga rotorning diametri (dr) va uzunligi (lr) kiradi. zamonaviy smd-114 modelli 800×600 mm o'lchamli ikki rotorli bolg'ali maydalagich smd-114 modelli 800×600 mm o'lchamli ikki rotorli bolg'ali maydalagichning maydalashi juda yuqoridir. ushbu tipdagi maydalagich ishlab chiqarishda birlamchi maydalashni amalga oshirish uchun qo'llaniladi (2–rasm). rotorli maydalagich materialni tanlab maydalaydi. 4. rotorli maydalagich konstruktsiyasi rotorli maydalagichlar katta, o'rtacha va mayda maydalashga bo'linadi. ular konstruktiv jihatdan rotorlar o'lchamlari va qaytaruvchi plita sonining o'zaro nisbatida farqlanadi. katta rotorli maydalagichning rotor diametri uning uzunligidan katta, o'rtacha va mayda rotorli maydalagichning ko'rsatkichlari esa teng. katta rotorli maydalagichda maydalash kamerasi rotor va ikkitali qaytaruvchi plitadan, o'rtacha va mayda rotorli maydalagichning maydalash kamerasi esa rotor va uchtali …
