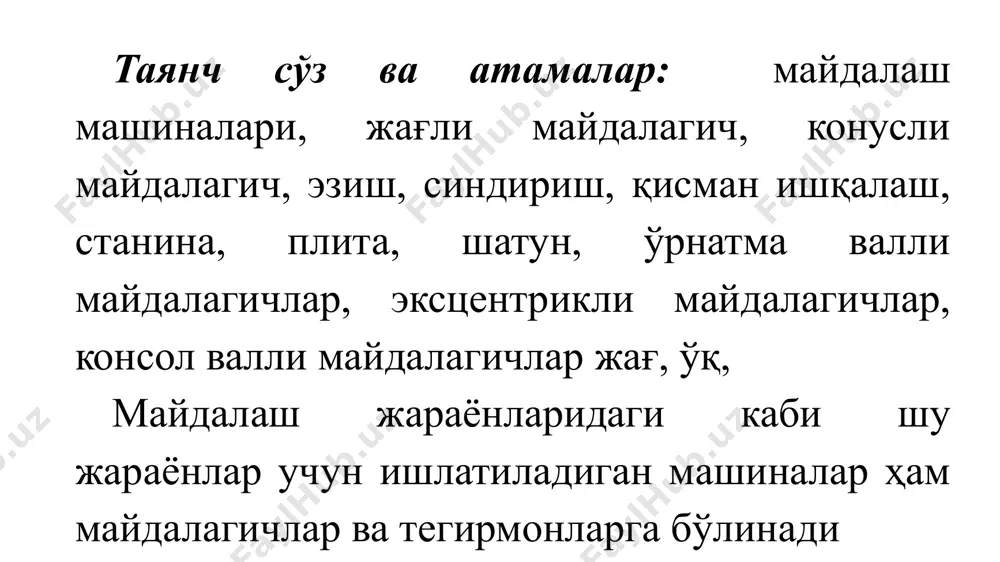

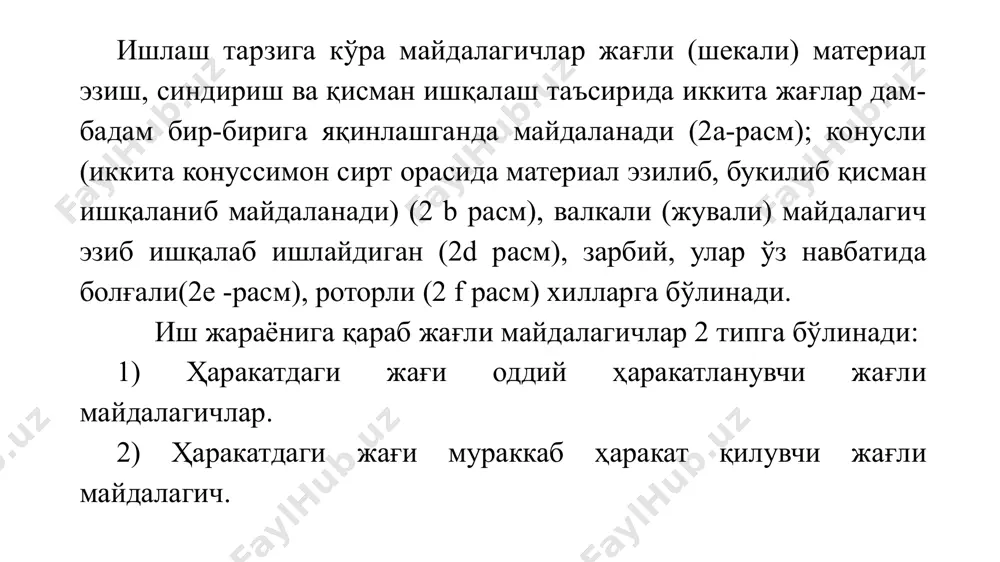

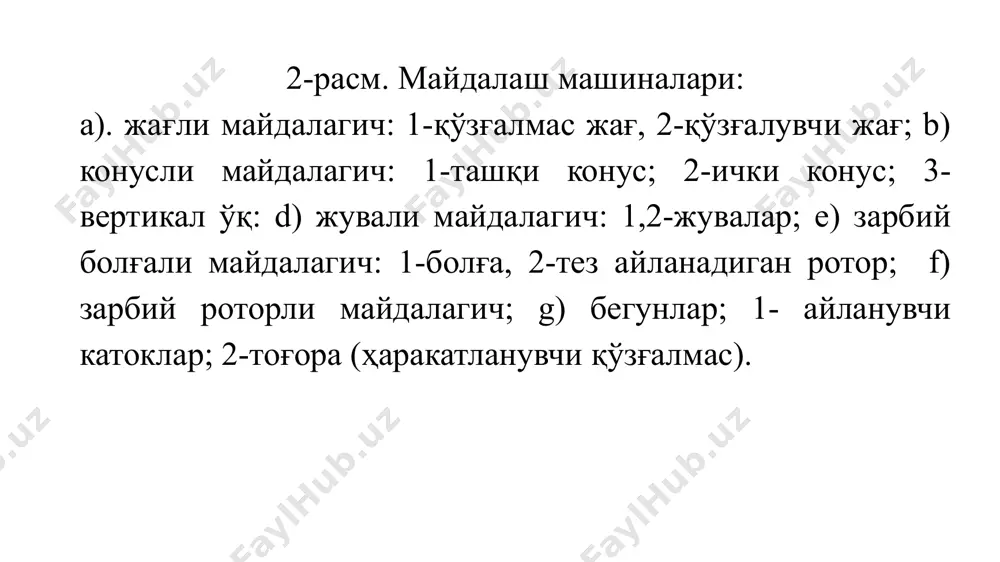

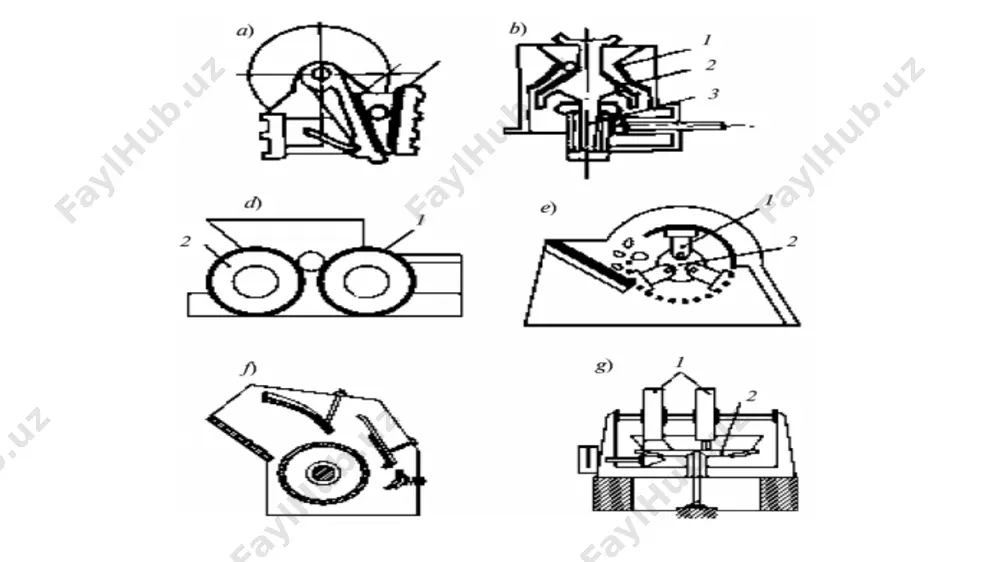

prezentatsiya powerpoint mavzu. jag'li va konusli maydalagichlar r e j a 1.umumiy ma'lumotlar. oddiy harakatlanuvchi jag'li maydalagichlar. 2.murakkab harakatlanuvchi jag'li maydalagichlar. 3.gidravlik uzatmali jag'li maydalagichlar. jag'li maydalagichni hisoblash asoslari. 4.konusli maydalagichning konstruktsiyasi. konusli maydalagichning asosiy qismlari konstruktsiyasi. 5.konusli maydalagichning hisoblash asoslari. tayanch so'z va atamalar: maydalash mashinalari, jag'li maydalagich, konusli maydalagich, ezish, sindirish, qisman ishqalash, stanina, plita, shatun, o'rnatma valli maydalagichlar, ekstsentrikli maydalagichlar, konsol valli maydalagichlar jag', o'q, maydalash jarayonlaridagi kabi shu jarayonlar uchun ishlatiladigan mashinalar ham maydalagichlar va tegirmonlarga bo'linadi 2-rasm. maydalash mashinalari: a). jag'li maydalagich: 1-qo'zg'almas jag', 2-qo'zg'aluvchi jag'; b) konusli maydalagich: 1-tashqi konus; 2-ichki konus; 3-vertikal o'q: d) juvali maydalagich: 1,2-juvalar; e) zarbiy bolg'ali maydalagich: 1-bolg'a, 2-tez aylanadigan rotor; f) zarbiy rotorli maydalagich; g) begunlar; 1- aylanuvchi katoklar; 2-tog'ora (harakatlanuvchi qo'zg'almas). ishlash tarziga ko'ra maydalagichlar jag'li (shekali) material ezish, sindirish va qisman ishqalash ta'sirida ikkita jag'lar dam-badam bir-biriga yaqinlashganda maydalanadi (2a-rasm); konusli (ikkita konussimon sirt orasida material …

2 / 20

un (7, porshen va dvigatelni birlashtiruvchi detal), uzatmali markazi siljigan val (5), shkiv (6, uzatma tasmasini harakatga keltiruvchi g'ildirak), uzatma (10, asosiy va yordamchi), qismlari suyuq va quyuq moylanadigandan tashkil topgan. 1–rasm. oddiy harakatlanuvchi jag'li maydalagich chizmasi. stanina kuchlanish ishida yuzaga keladigan qabul qiluvchi va konstruktsiyaning qattiqligini ta'minlovchi maydalagichning xavfsizlik to'siq elementi hisoblanadi. stanina oldi, orqa va ikki yon devorlardan tashkil topgan. oldi va orqa devorlari qutisimon, yon tomoni esa qovurg'aliga shaklga ega. staninalar yaxlit va ulamalarda bajariladi. yaxlit staninalar quyma yoki yaxlit payvand konstruktsiyalar ko'rinishida tayyorlanadi. ulama staninalar gorizontal (yotiq) ajratgichdan iborat va boltlari o'zaro bog'langan ikki uch qismdan tashkil topgan. bunday staninalarni transportda tashish va yig'ish juda qulay. staninada maydalagichning asosiy tugunlari o'rnatiladi. maydalash kamerasi qo'zg'aluvchan va qo'zg'almas jag'lardan, staninaning yon devorlari almashadigan, eyilishga chidamli plitalari (2) futerlashdan tashkil topgan. maydalash kamerasi shakli maydalanish jarayonida sezilarli ta'sir ko'rsatadi. kameraning pastki qismi qiyshiq chiziqli shaklda bo'lishida, materiallarni qabul qiladigan …

3 / 20

kallak) bilan jag'larga boltlar bilan qotiriladi. maydalaydigan plitalar puxtalash natijasida sovuq holatga mustahkamlashga qodir yuqori marganetsli po'latdan tayyorlanadi. xuddi shunday maydalaydigan plitalar (18) bilan qo'zg'almaydigan jag'lar futerlanadi. murakkab harakatlanuvchi jag'li maydalagich konstruktsiyasi murakkab harakatlanuvchi jag'li maydalagich (2–rasm) yaxlit payvand staninaga (1) ega, uning yon devorlari po'lat yaproqdan qilingan va oldingi devori (2) qutisimon kesim va orqa tomon devori (6) bilan payvandlangan. qo'zg'aluvchan jag' (3) po'lat quyma ko'rinishida bajarilgan, u markazi siljigan uzatmali valdan (4) harakat oladigan ikki qatorli sharsimon podshipniklarda o'rnatilgan. val (4) aylanishi pona tasmali uzatma yordami bilan elektrodvigateldan shkiv (uzatma tasmasini harakatga keltiruvchi g'ildirak) – maxovik (5) orqali amalga oshiriladi. 2–rasm. murakkab harakatlanuvchi jag'li maydalagich chizmasi. jag'ning pastki qismida ariqcha mavjud, u erda tirgovich plitalar (9) tirgak orasiga va qurilmaning tutashtiruvchi tortish kuchini (8, mexanizmning tortish quvvatini bir qismidan ikkinchisiga uzatib berib turuvchi uzun o'q) o'rnatish uchun chiqiq qo'yiladi, shuningdek uning tarkibiga prujina (7) ham kiradi. qo'zg'aluvchan va …

4 / 20

yiladi. maydalovchi sirtlar yaqinlashganda material maydalanadi, bir-biridan uzoqlashganda maydalangan material pastga tushadi. 9-rasm. konussimon maydalagichlar sxemasi: 1-qo'zg'almas konus, 2-qo'zg'aluvchan konus konussimon maydalagichlar quyidagi asosiy alomatlari bo'yicha tasniflanadi (xillarga ajratiladi): 1.vertikal val yoki o'qni o'rnatish – qo'zg'aluvchan valning yuqori tayanchi bilan, qo'zg'aluvchan valning pastki tayanchi bilan. 2. qo'zg'aluvchan konusning harakat xili bo'yicha – aylanma tebranma harakatlanadigan konusli, qo'zg'almas konusning ichki sirtiga nisbatan ekstsentrik, gorizontal tekislikda ilgarilanma harakatlanadigan konusli. 3. yuritmaning xili bo'yicha – bir tomonli va ikki tomonli tasmali yoki reduktsion yuritmali. 4. amortizatsiya qurilmalarining mavjudligi va tuzilishi bo'yicha: amortizatorli va maortizatorsiz 5. texnologik vazifasiga ko'ra: ymk – o'rtacha maydalaydigan konusli, chiqish teshigining eni 50-200 mm bo'lganda bo'laklarning o'lchami 300-1500 mm, maydalash darajasi 3-4, q=150-2600 m3/soat ( 9a,b- rasm) o'mk – yirik maydalaydigan konusli, chiqish teshigining eni 15-50 mm bo'lganda bo'laklarning o'lchami 50-350 mm, maydalash darajasi 4-5, q=190-580 m3/soat ( 9 v- rasm) mmk – mayda maydalaydigan konusli, chiqish teshigining eni …

5 / 20

6- vtulkalar. 11-rasm. ekstsentrik konusli (yoki inertsion) maydalagich: 1-osilgan korpus; 2-harkatlanmaydigan konus; 3- harakatlanadigan konus; 4-kardan vali (o'qi); 5-elektryuritgich; 6-prujina arqonli osilchoq (ilgak); 7-sferik tayanch; 8- chervyakli reduktor; 9-debalans (posangi); 10-maydalagichga tushiradigan tarnov nazorat uchun savollar 1. jag'li maydalagichlarni ta'riflab bering? 2. oddiy harakatlanuvchi jag'li maydalagichni tushuntirib bering? 3. murakkab harakatlanuvchi jag'li maydalagichni tushuntirib bering? 4. qo'zg'aluvchan va qo'zg'almas jag'larning vazifalari nimadan iborat? 5. zamonaviy jag'li maydalagichlarning qanday turlari mavjud? 6. konusli maydalagichlarni ta'riflab bering? 7. yirik maydalaydigan konusli maydalagichni tushuntirib bering? 8. o'rta maydalaydigan konusli maydalagichni tushuntirib bering? 9. mayda maydalaydigan konusli maydalagichni tushuntirib bering? 10. zamonaviy konusli maydalagichlarning qanday turlari mavjud? image1.png image2.png image3.png image4.png image5.png image6.png /docprops/thumbnail.jpeg
