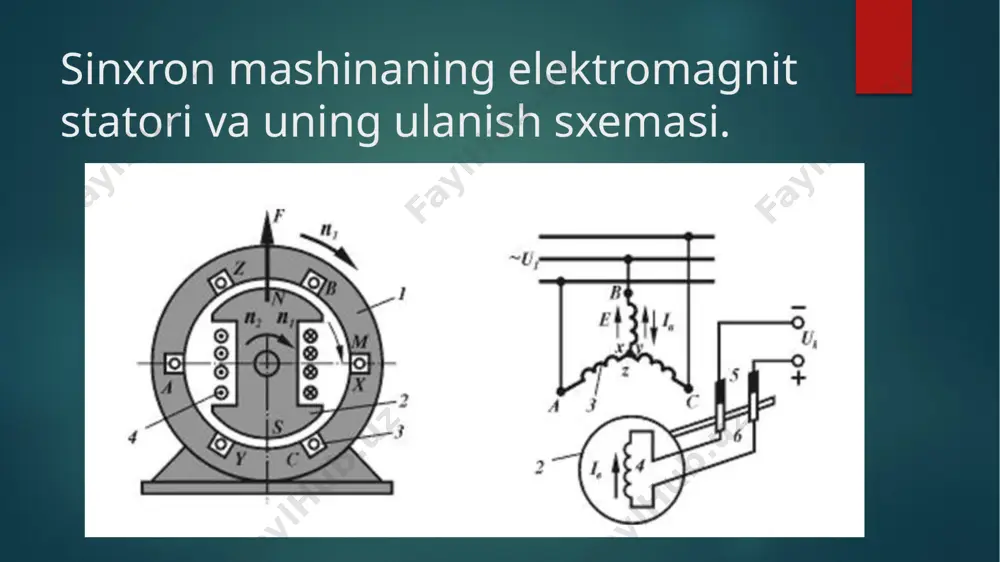

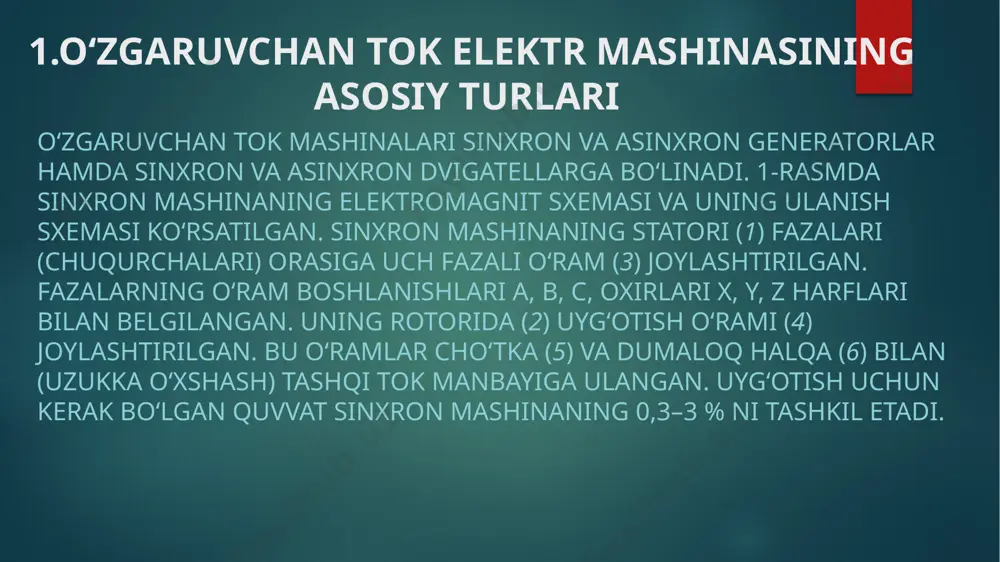

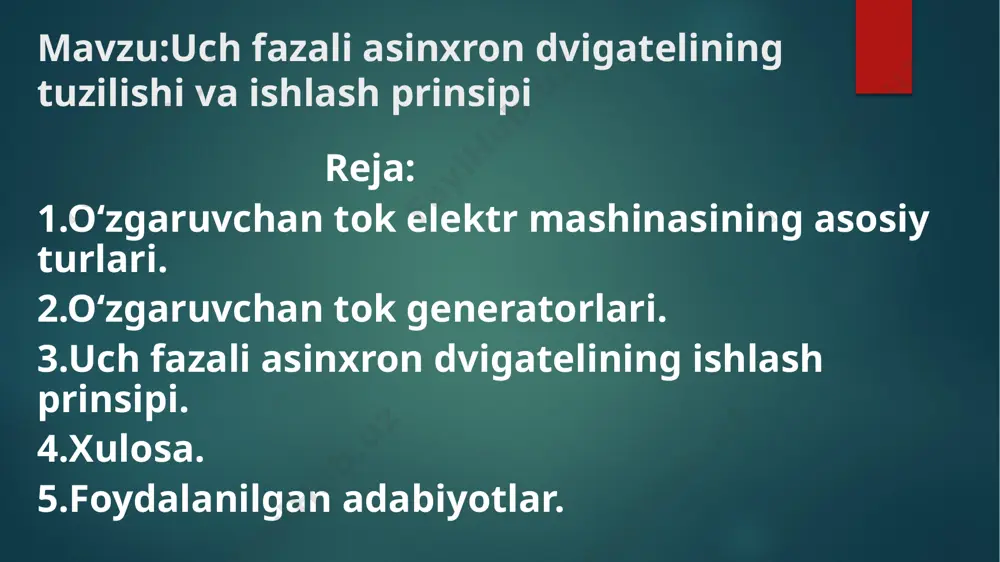

prezentatsiya powerpoint andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo‘nalishi k-91-21 guruh talabasi olimov ulug‘bekning elektromexanik tizimlar apparatlari, elemantlari va o‘gartgich texnikasi fanidan mustaqil ishi uch fazali asinxron dvigatelining tuzilishi va ishlash prinsipi qabul qildi: uzakov r mavzu:uch fazali asinxron dvigatelining tuzilishi va ishlash prinsipi reja: 1.o‘zgaruvchan tok elektr mashinasining asosiy turlari. 2.o‘zgaruvchan tok generatorlari. 3.uch fazali asinxron dvigatelining ishlash prinsipi. 4.xulosa. 5.foydalanilgan adabiyotlar. 1.o‘zgaruvchan tok elektr mashinasining asosiy turlari o‘zgaruvchan tok mashinalari sinxron va asinxron generatorlar hamda sinxron va asinxron dvigatellarga bo‘linadi. 1-rasmda sinxron mashinaning elektromagnit sxemasi va uning ulanish sxemasi ko‘rsatilgan. sinxron mashinaning statori (1) fazalari (chuqurchalari) orasiga uch fazali o‘ram (3) joylashtirilgan. fazalarning o‘ram boshlanishlari a, b, c, oxirlari x, y, z harflari bilan belgilangan. uning rotorida (2) uyg‘otish o‘rami (4) joylashtirilgan. bu o‘ramlar cho‘tka (5) va dumaloq halqa (6) bilan (uzukka o‘xshash) tashqi tok manbayiga ulangan. uyg‘otish uchun kerak bo‘lgan quvvat sinxron mashinaning 0,3–3 % ni tashkil etadi. …

2 / 12

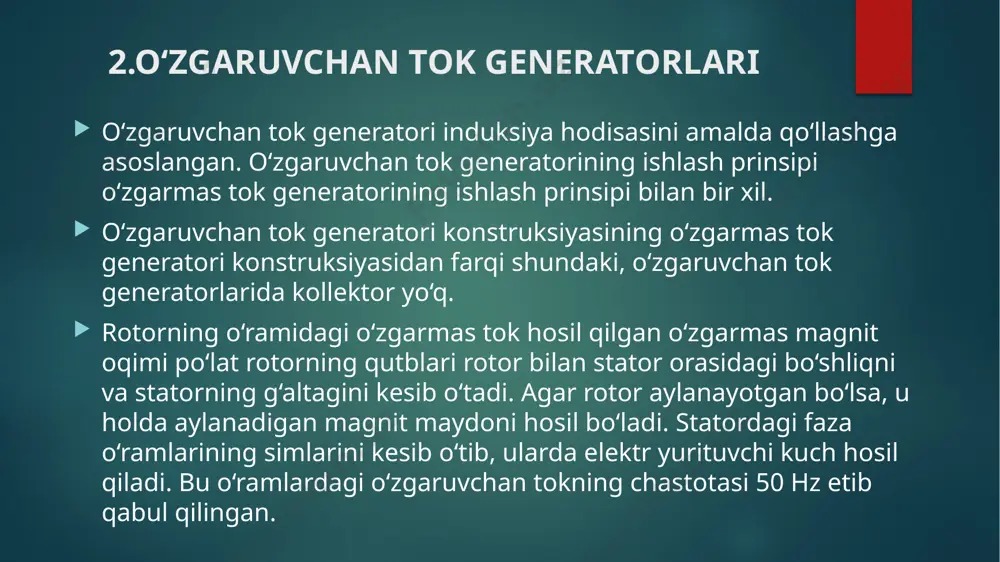

simlarini kesib o‘tib, ularda elektr yurituvchi kuch hosil qiladi. bu o‘ramlardagi o‘zgaruvchan tokning chastotasi 50 hz etib qabul qilingan. sinxron generatorning tuzilish sxemasi: 1 – stator; 2 – rotor. sinxron generatorlar turbo, gidro va dizel generatorlarga bo‘linadi. turbogeneratorlar bug‘ yoki gaz turbinalari bilan birga tayyorlanib, qutblariga bo‘linmaydi. ularning o‘qlari gorizontal holatda joylashgan. elektr stansiyalarida o‘rnatiladigan generatordagi rotorlar o‘qlarining diametrlari mexanik qattiqlikni hisobga olib, 1–1,5 m bo‘ladi. rotorning uzunligi o‘q egilishini hisobga olgan holda, 7,5–8,5 m ni tashkil etadi. turbogeneratorlarni suv va vodorod bilan sovitish hisobiga 800–1200 mw quvvatga ega bo‘lgan generatorlar ishlab chiqilgan. 1 mw = 1000 kw = 1000000 w. 3.uch fazali asinxron dvigatelning ishlash prinsipi sinxron dvigatellarning stator o‘ramida o‘zgaruvchan tok hosil qilgan magnit maydoni rotor o‘ramidan o‘tgan o‘zgarmas tok magnit maydoni bilan o‘zaro ta’siri natijasida rotor aylanadi. sinxron dvigatelning rotori ma’lum tezlik bilan aylanishi kerak. sinxron dvigatelni ishga tushirish va uning rotorini ma’lum darajagacha aylantirish uchun boshqa …

3 / 12

ntiradi. hozirgi vaqtda eng ko’p tarqalgan asinxron elektr dvigatellarining paydo bo’lishiga aylanuvchan magnit oqimini hosil qiluvchi qurilmalarni yaratish imkonini bergan uch fazali o’zgaruvchan tok sistemasi sabab bo’ldi. ularning asinxron deb atalishining sababi mashinaning aylanuvchi qismi-rotor hamma vaqt magnit oqimi tezligiga teng bo’lmagan, ya’ni u bilan sinxron bo’lmagan holda aylanadi. 127v, 220v, 380v, 500v, 600v, 3000v, 6000v va 10000 v kuchlanishlarda vattning ulushlaridan to minglab kilovatt quvvatga mo’ljallab yasaladigan bu elektr dvigatelining konstruksiyasi sodda, boshqa elektr dvigatellarga qaraganda ishlatishga ishonchli va arzondir. uni aylanish tezligini doimiy saqlash zarur bo’lmagan har qanday ishlarda, shuningdek, bir fazali qilib kichik quvvatlarda turmushda ham ishlatilishi mumkin. hozirgi vaqtda asinxron mashinalar asosan dvigatel rejimida ishlatiladi. quvvati 0,5 kvt dan ortiq mashinalar odatda uch fazali, kichik quvvatlilari bir fazali qilib tayyorlanadi. asinxron mashinaning birinchi konstruksiyasi 1889-1891 yillarda rus injeneri dolivo-dobrovolskiy tomonidan yaratildi. 9 . uch fazali asinxron dvigatelning tuzilishi: a – umumiy kesimi; b – qisqa tutashgan …

4 / 12

nxron dvigatellardir.ularga oid ba’zigi formulalar quyidagilar: p=quvvat m=dvigatel o‘qining aylanish momenti o‘zgarmas kattalik stator cho‘lg‘amlari natijaviy magnit maydonining aylanish tezligi f=o‘zgaruvchan tok chastotasi p=juft qutblar soni. 5.foydalanilgan adabiyotlar 1. m.t.turdiyev ,,elektrotexnika va elektronika asoslari’’ 2016-yil 2. q.odilov, q.odilov ,,umumiy elektrotexnika va elektronika asoslari’’ 2013-yil 3. s.f.amirov, m.s.yoqubov, n.g‘.jabborov ,,elektrotexnikaning nazariy asoslari’’ 2007-yil 4. telegram ijtimoiy tarmog‘i image6.jpg image7.jpg image8.png image12.png image2.png image3.png image4.png image5.png /docprops/thumbnail.jpeg
