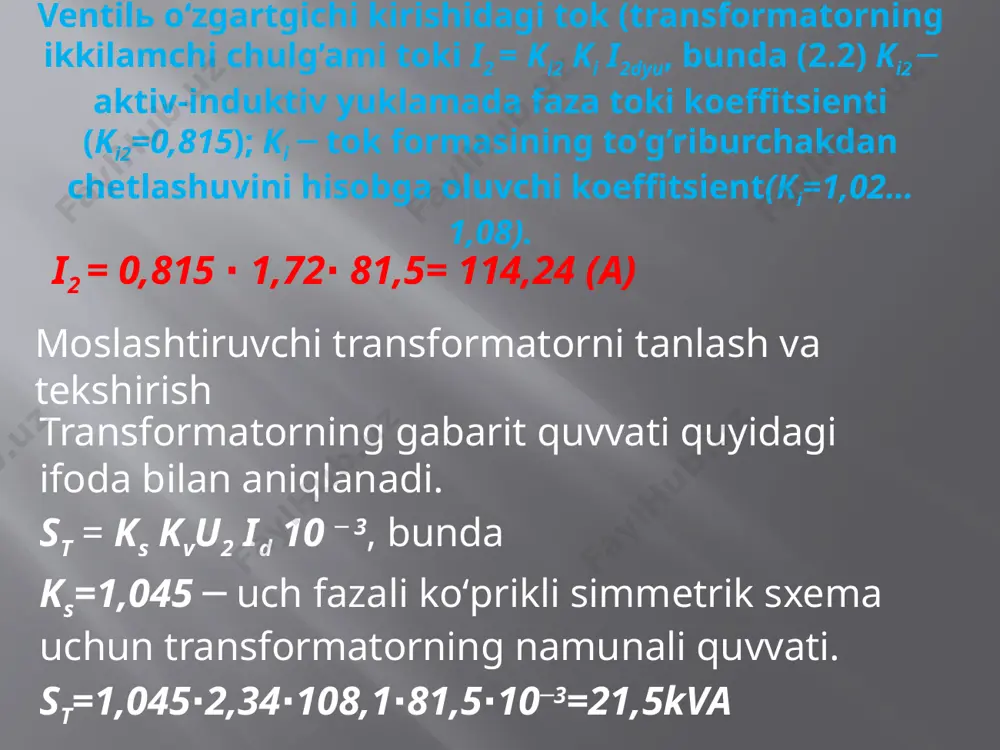

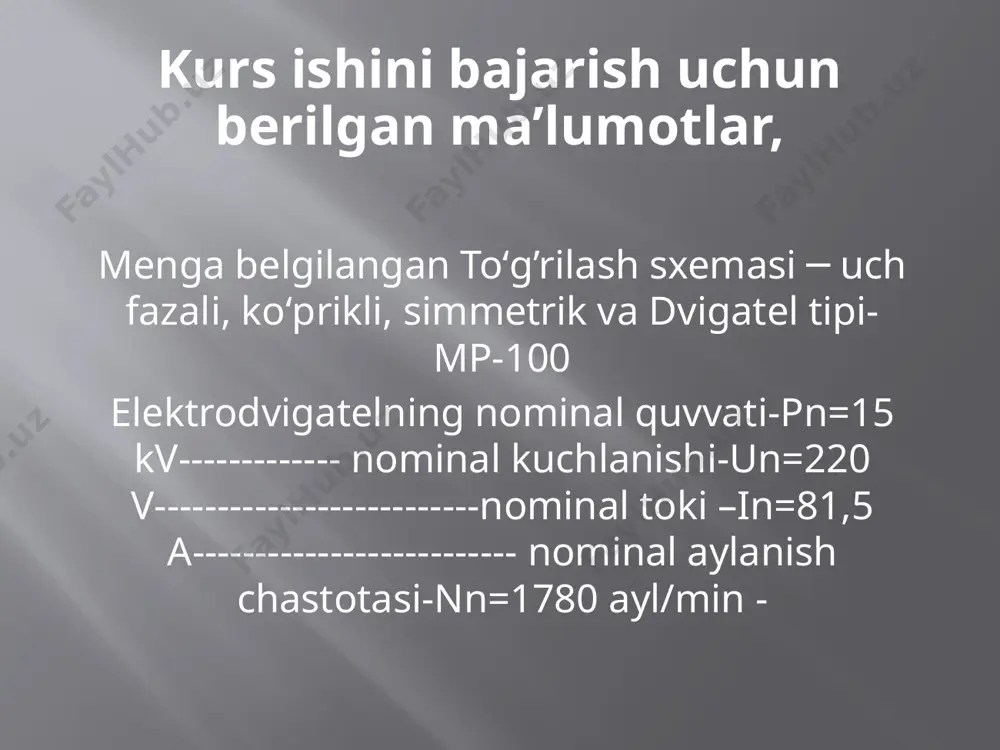

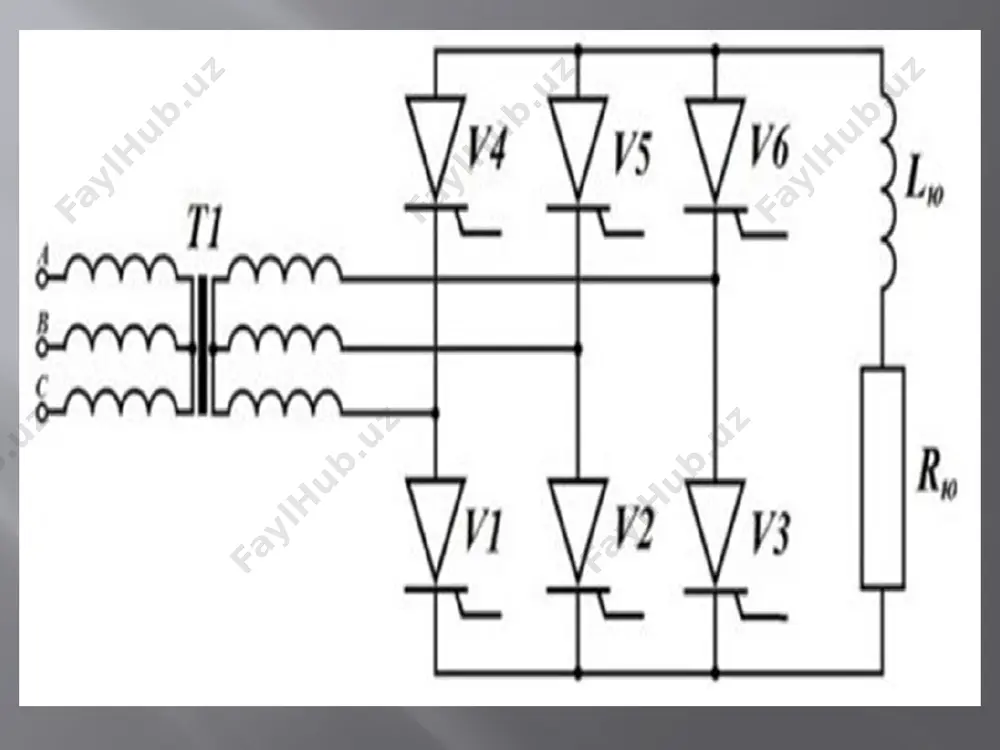

презентация powerpoint andijon mashinasozlik instituti elektro texnika fakulteti eee yo`nalishi k-91-21 guruh talabasi abdiraimov shaxbozning elektr mexanik tizimlari apparatlari elementlari va o`zgartgich texnikasi fanidan kurs ishi kurs ishini bajarish uchun berilgan ma’lumotlar, menga belgilangan toʻg’rilash sxemasi ─ uch fazali, koʻprikli, simmetrik va dvigatel tipi-mp-100 elektrodvigatelning nominal quvvati-pn=15 kv------------- nominal kuchlanishi-un=220 v--------------------------nominal toki –in=81,5 a-------------------------- nominal aylanish chastotasi-nn=1780 ayl/min - ventilь oʻzgartgichi kirishidagi tok (transformatorning ikkilamchi chulg’ami toki i2 = ki2 ki i2dyu, bunda (2.2) ki2 ─ aktiv-induktiv yuklamada faza toki koeffitsienti (ki2=0,815); ki ─ tok formasining toʻg’riburchakdan chetlashuvini hisobga oluvchi koeffitsient(ki=1,02…1,08). transformatorning gabarit quvvati quyidagi ifoda bilan aniqlanadi. st = ks kvu2 id 10 ─ 3, bunda ks=1,045 ─ uch fazali koʻprikli simmetrik sxema uchun transformatorning namunali quvvati. st=1,045∙2,34∙108,1∙81,5∙10─3=21,5kva i2 = 0,815 ∙ 1,72∙ 81,5= 114,24 (a) moslashtiruvchi transformatorni tanlash va tekshirish quyidagi shartlarga mos keladigan uch fazali transformatorni tanlaymiz: 1) sht ≥ st, st = 21,54(kva); 2) u1yu = …

2 / 16

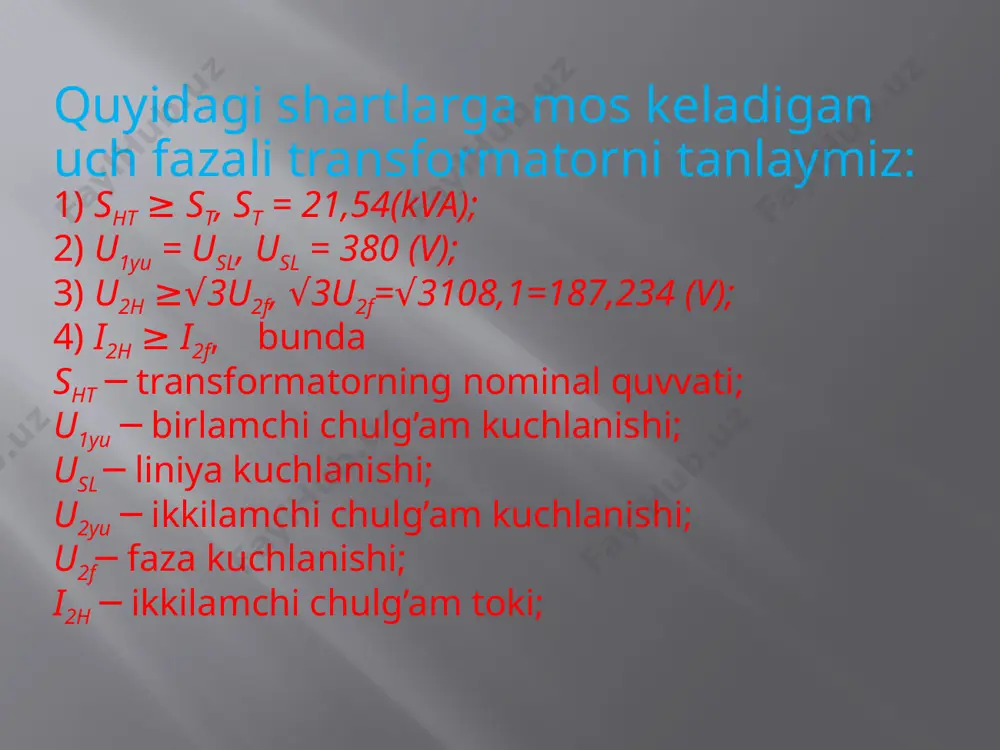

boʻyicha tekshiramiz 1) sht=35 kva≥st=21,5 kva ─ shart bajarildi; 2) u1h=380 v=usl=380 v – shart bajarildi; 3) u2h=220 v≥√3u2f=187,234 v ─ shart bajarildi; 4) i2h=74,99 a≥i2f=69,7 a ─ shart bajarildi. o2==0,027 rt= eo==0,57 barcha shartlar bajarildi, demak transformator tipini uzil-kesil tanlaymiz tm-35 transformatorni tanlash va tekshirgandan keyin uning ikkilamchi kuchlanishga keltirilgan parametrlari─induktiv oo va aktiv rt qarshiliklarini va transformatsiya koeffitsienti eo ni aniqlaymiz: iv==84 (a) u1ad1= v iv tokining oʻrtacha qiymati va ishchi kuchlanish uobr.m amplitudasi faza ventili uchun quyidagicha aniqlanadi: , bu tok va kuchlanishlardan foydalanib tiristor tipini chamalab tanlash imkoni mavjud bo’ladi. buning uchun bizga quyidagi formula yordam beradi: = k0 ─ faza ventilini sovutish sharoitlari koeffitsienti (ventillarning standart radiatorda tabiiy sovutilishida k0=2…4), kiw=0.5…0,8 ─ ishchi tok boʻyicha zahira koeffitsienti, k0=3, kiw=0,6 miqdorlarida qabul qilamiz. , endi tiristorning ishchi kuchlanish boʻyicha ventil sinfini tanlaymiz. u quyidagi formula orqali aniqlanadi: uobr m/kuw =309,10/0,6=515,16v kuw – ishchi kuchlanish boʻyicha zahira …

3 / 16

gi avtomatlarni tanladik oʻzgaruvchan tok zanjiri uchun quyidagi texnik koʻrsatkichlarga ega boʻlgan a3111b tipidagi elektromagnit ajratgichli avtomatik oʻchirgichni tanladik va uni parametrlari quyidagilardan iborat: ─ nominal kuchlanishi =440 v ─ oʻchirgichning nominal toki =160 a ─ ajratgichning nominal toki =160 a ─ qisqa tutashuvda kutilayotgan ruxsat berilgan chegara toki =8,655ea a3111b-ni shartlar boʻyicha tekshiramiz: uaao1=440 b ≥uc=220 b ─ shart bajariladi, =81,5 a─ shart bajariladi =110=2,206ea─ shart bajariladi. oʻzgarmas tok zanjiri uchun quyidagi texnik koʻrsatkichlarga ega boʻlgan a3718b tipidagi elektromagnit ajratgichli avtomatik oʻchirgichni tanlaymiz.u quyidagi parametrlarga ega: ─ nominal kuchlanishi =440 v ─ oʻchirgichning nominal toki =160 a ─ ajratgichning nominal toki =160 a ─ qisqa tutashuvda kutilayotgan ruxsat berilgan chegara toki =110ea a3111b-ni shartlar boʻyicha tekshiramiz: uaao1=440 b ≥uc=220 b ─ shart bajariladi, =81,5a─ shart bajariladi =110ea=2,206ea─ shart bajariladi. nihoyat a1 sifatida oʻzgaruvchan tok a3111bavtomatik oʻchirgichini, a2 sifatida oʻzgarmas tok a3711b avtomatik oʻchirgichini tanlab tanlovni yakunlaymiz. , xulosa biz …

4 / 16

─ т.: «ўажбнт» маркази. 2003. ─ 124 б. 5. imomnazarov a.t. elektromexanik tizimlarning elementlari. oliy o‘quv yurtlari uchun darslik. ─ т.: «ta’lim», 2009. ─ 155 b. etiboringiz uchun raxmat foydalanilgan adabiyotlar 1. imomnazarov a.t. sanoat korxonalari va fuqarolik binolarining elektr jihozlari ─ t.: «ilm ziyo», 2006. ─ 185 b. 2. valeriy vodovozov «introduktion» to power enginering, ist edition bookboon. london, 2010. ─ 112 p. 3. vodovozov v. electric drive systems and operation bookboon. london, 2011. ─ 113 p. 4. хошимов о.о., имомназаров а.т. электромеханик қурилма ва мажмуаларнинг элементлари. ─ т.: «ўажбнт» маркази. 2003. ─ 124 б. 5. imomnazarov a.t. elektromexanik tizimlarning elementlari. oliy o‘quv yurtlari uchun darslik. ─ т.: «ta’lim», 2009. ─ 155 b. image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png /docprops/thumbnail.jpeg

5 / 16
