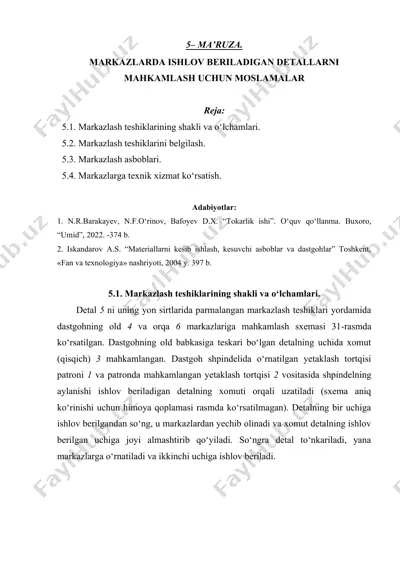

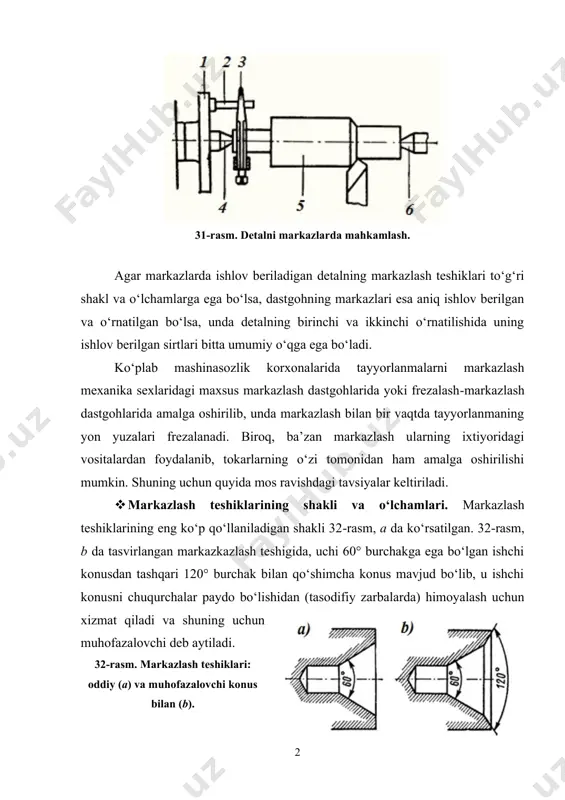

fan buyicha bilim,kunikma va malakaga kuyiladigan talablar 5– ma’ruza. markazlarda ishlov beriladigan detallarni mahkamlash uchun moslamalar reja: 5.1. markazlash teshiklarining shakli va o‘lchamlari. 5.2. markazlash teshiklarini belgilash. 5.3. markazlash asboblari. 5.4. markazlarga texnik xizmat ko‘rsatish. adabiyotlar: 1. n.r.barakayev, n.f.o‘rinov, bafoyev d.x. “tokarlik ishi”. o‘quv qo‘llanma. buxoro, “umid”, 2022. -374 b. 2. iskandarov a.s. “materiallarni kesib ishlash, kesuvchi asboblar va dastgohlar” toshkent, «fan va texnologiya» nashriyoti, 2004 y. 397 b. 5.1. markazlash teshiklarining shakli va o‘lchamlari. detal 5 ni uning yon sirtlarida parmalangan markazlash teshiklari yordamida dastgohning old 4 va orqa 6 markazlariga mahkamlash sxemasi 31rasmda ko‘rsatilgan. dastgohning old babkasiga teskari bo‘lgan detalning uchida xomut (qisqich) 3 mahkamlangan. dastgoh shpindelida o‘rnatilgan yetaklash tortqisi patroni 1 va patronda mahkamlangan yetaklash tortqisi 2 vositasida shpindelning aylanishi ishlov beriladigan detalning xomuti orqali uzatiladi (sxema aniq ko‘rinishi uchun himoya qoplamasi rasmda ko‘rsatilmagan). detalning bir uchiga ishlov berilgandan so‘ng, u markazlardan yechib olinadi va xomut detalning …

2 / 13

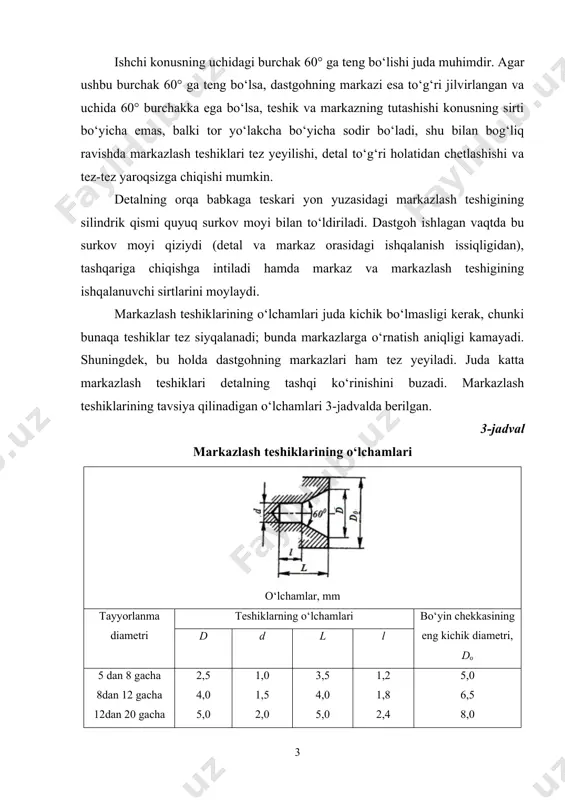

tiyoridagi vositalardan foydalanib, tokarlarning o‘zi tomonidan ham amalga oshirilishi mumkin. shuning uchun quyida mos ravishdagi tavsiyalar keltiriladi. · markazlash teshiklarining shakli va o‘lchamlari. markazlash teshiklarining eng ko‘p qo‘llaniladigan shakli 32rasm, a da ko‘rsatilgan. 32rasm, b da tasvirlangan markazkazlash teshigida, uchi 60° burchakga ega bo‘lgan ishchi konusdan tashqari 120° burchak bilan qo‘shimcha konus mavjud bo‘lib, u ishchi konusni chuqurchalar paydo bo‘lishidan (tasodifiy zarbalarda) himoyalash uchun xizmat qiladi va shuning uchun muhofazalovchi deb aytiladi. 32rasm. markazlash teshiklari: oddiy (a) va muhofazalovchi konus bilan (b). ishchi konusning uchidagi burchak 60° ga teng bo‘lishi juda muhimdir. agar ushbu burchak 60° ga teng bo‘lsa, dastgohning markazi esa to‘g‘ri jilvirlangan va uchida 60° burchakka ega bo‘lsa, teshik va markazning tutashishi konusning sirti bo‘yicha emas, balki tor yo‘lakcha bo‘yicha sodir bo‘ladi, shu bilan bog‘liq ravishda markazlash teshiklari tez yeyilishi, detal to‘g‘ri holatidan chetlashishi va teztez yaroqsizga chiqishi mumkin. detalning orqa babkaga teskari yon yuzasidagi markazlash teshigining silindrik …

3 / 13

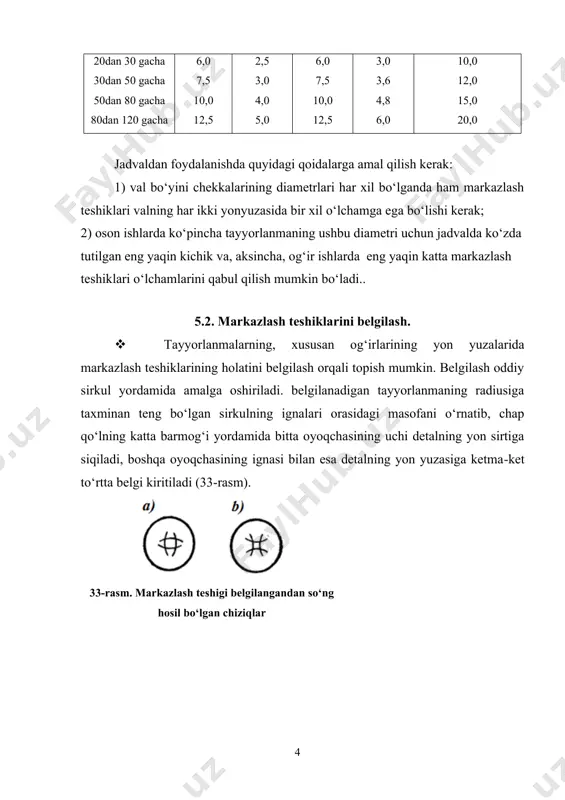

0 gacha 20dan 30 gacha 30dan 50 gacha 50dan 80 gacha 80dan 120 gacha 2,5 4,0 5,0 6,0 7,5 10,0 12,5 1,0 1,5 2,0 2,5 3,0 4,0 5,0 3,5 4,0 5,0 6,0 7,5 10,0 12,5 1,2 1,8 2,4 3,0 3,6 4,8 6,0 5,0 6,5 8,0 10,0 12,0 15,0 20,0 jadvaldan foydalanishda quyidagi qoidalarga amal qilish kerak: 1) val bo‘yini chekkalarining diametrlari har xil bo‘lganda ham markazlash teshiklari valning har ikki yonyuzasida bir xil o‘lchamga ega bo‘lishi kerak; 2) oson ishlarda ko‘pincha tayyorlanmaning ushbu diametri uchun jadvalda ko‘zda tutilgan eng yaqin kichik va, aksincha, og‘ir ishlarda eng yaqin katta markazlash teshiklari o‘lchamlarini qabul qilish mumkin bo‘ladi.. 5.2. markazlash teshiklarini belgilash. · tayyorlanmalarning, xususan og‘irlarining yon yuzalarida markazlash teshiklarining holatini belgilash orqali topish mumkin. belgilash oddiy sirkul yordamida amalga oshiriladi. belgilanadigan tayyorlanmaning radiusiga taxminan teng bo‘lgan sirkulning ignalari orasidagi masofani o‘rnatib, chap qo‘lning katta barmog‘i yordamida bitta oyoqchasining uchi detalning yon sirtiga …

4 / 13

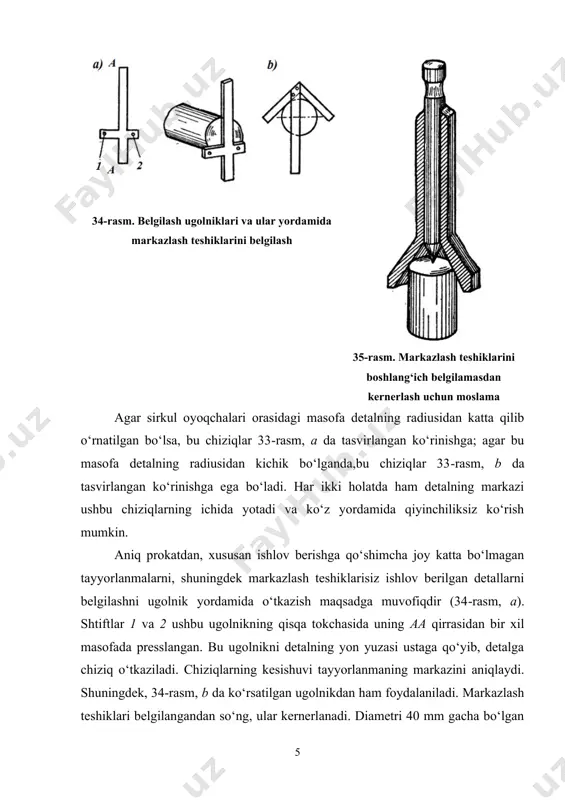

adga muvofiqdir (34rasm, a). shtiftlar 1 va 2 ushbu ugolnikning qisqa tokchasida uning aa qirrasidan bir xil masofada presslangan. bu ugolnikni detalning yon yuzasi ustaga qo‘yib, detalga chiziq o‘tkaziladi. chiziqlarning kesishuvi tayyorlanmaning markazini aniqlaydi. shuningdek, 34rasm, b da ko‘rsatilgan ugolnikdan ham foydalaniladi. markazlash teshiklari belgilangandan so‘ng, ular kernerlanadi. diametri 40 mm gacha bo‘lgan detallarni belgilamasdan kernerlashni 35rasmda ko‘rsatilgan moslama yordamida amalga oshirish mumkin. 5.3. markazlash asboblari. · markazlash teshiklarini parmalash diametri markazlash teshigining silindrik qismi diametriga teng bo‘lgan spiral parma yordamida amalga oshiriladi (36rasm, a). diametri 1,5 mm ga teng bo‘lgan parma bilan parmalangan markazlash teshigining konus qismi zenkovkalash yordamida hosil qilinadi (36rasm, b). teshikning silindrik qismi diametri 6 mm gacha bo‘lganda konusga ishlov berish uchun (36rasm, v) da tasvirlangan zenkovkadan foydalaniladi. 36rasm. markazlash asboblari. zenkovkalash – mahkamlanadigan mahsulotlarni yashirin joylashtirish uchun har xil geometrik chuqurliklarni hosil qilish maqsadida teshiklarga mexanik ishlov berishdir.shuningdek undan ichki raxlarni kesish uchun foydalaniladi. markazlash …

5 / 13

markazlash asbobi bilan patron joylashtiriladi. tayyorlanma 37rasm, b da ko‘rsatilganidek o‘rnatilib, chap qo‘l bilan uning yon sirtidan ushlab turiladi. dastgohni ishga tushirib va orqa babkaning maxovigini o‘ng qo‘l bilan aylantirib, tayyorlanma aylanayotgan markazlovchi asbobga uzatiladi. ikkinchi markazlash teshigi ham xuddi shu tartibda parmalanadi. a) markazlash teshigini parmalash 37rasm. markaziy chuqur teshigni sovituvch suyuqlik bilan parmalash. · oddiy markazlar. oddiy markaz 38rasm, a da ko‘rsatilgan. ushbu markazning a qismi ishchi qism, b qismi esa dum qism deb ataladi. markaz ishchi qismi uchining burchagi 60° ga teng bo‘lishi kerak. markazning dum qismi aniq tayyorlangan bo‘lishi va dastgohning old babkasi shpindelidagi hamda orqa babkasi pinolidagi konussimon teshiklarga mos kelishi kerak. markazning quyrug‘i va ishchi qismining sirtlarida chuqurchalar bo‘lmasligi kerak, chunki ular mavjud bo‘lganda detalning holati noto‘g‘ri bo‘ladi. quyruq silindrik qismi c ning diametri konus b ning kichik diametridan kichik bo‘lishi kerak. bunda markazning shpindeldan chiqib ketishinatijasidayuzaga kelishi mumkin bo‘lgan c qismi diametrining biroz …
