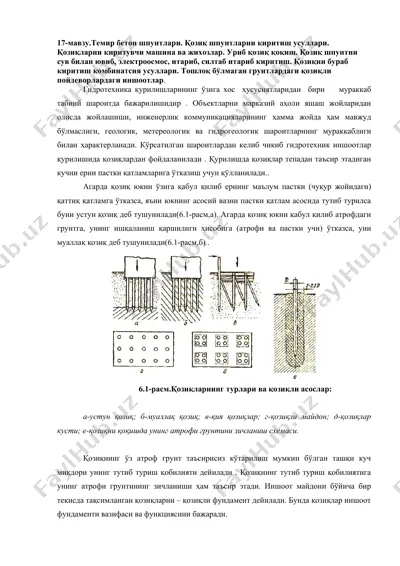

17-мавзу.темир бетон шпунтлари. қозиқ шпунтларни киритиш усуллари. қозиқларни киритувчи машина ва жихозлар. уриб қозиқ қоқиш. қозиқ шпунтни сув билан ювиб, электроосмос, итариб, силтаб итариб киритиш. қозиқни бураб киритиш комбинатсия усуллари. тошлоқ бўлмаган грунтлардаги қозиқли пойдеворлардаги иншоотлар. гидротехника қурилишларининг ўзига хос ҳусусиятларидан бири мураккаб табиий шароитда бажарилишидир . объектларни марказий аҳоли яшаш жойларидан олисда жойлашиши, инженерлик коммуникацияларининг ҳамма жойда ҳам мавжуд бўлмаслиги, геологик, метереологик ва гидрогеологик шароитларнинг мураккаблиги билан ҳарактерланади. кўрсатилган шароитлардан келиб чикиб гидротехник иншоотлар қурилишида қозиқлардан фойдаланилади . қурилишда қозиқлар тепадан таъсир этадиган кучни ерни пастки қатламларига ўтказиш учун қўлланилади.. агарда қозиқ юкни ўзига қабул қилиб ернинг маълум пастки (чуқур жойидаги) қаттиқ қатламга ўтказса, яъни юкнинг асосий вазни пастки қатлам асосида тутиб турилса буни устун қозиқ деб тушунилади(6.1-расм,а). агарда қозиқ юкни қабул қилиб атрофдаги грунтга, унинг ишқаланиш қаршилиги ҳисобига (атрофи ва пастки учи) ўтказса, уни муаллақ қозиқ деб тушунилади(6.1-расм,б) . 6.1-расм.қозиқларнинг турлари ва қозиқли асослар: а-устун қозиқ; б-муаллақ қозиқ; …

2 / 16

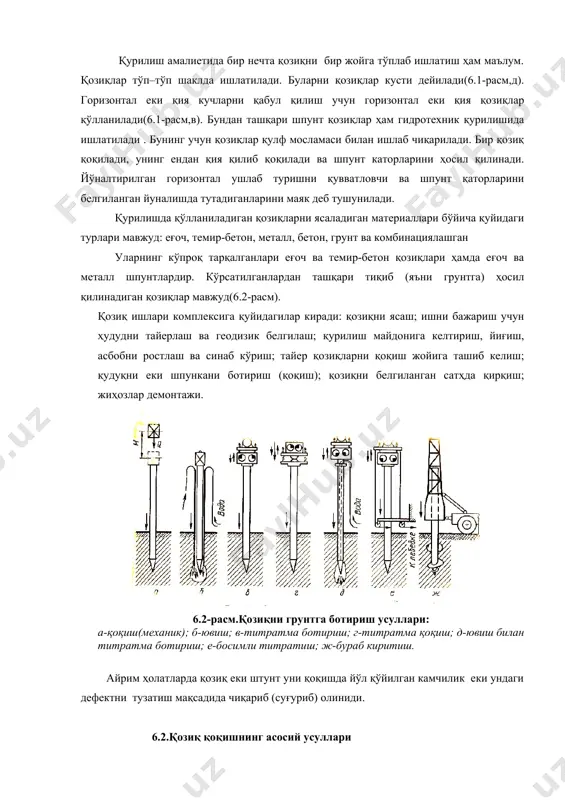

дан ташқари шпунт қозиқлар ҳам гидротехник қурилишида ишлатилади . бунинг учун қозиқлар қулф мосламаси билан ишлаб чиқарилади. бир қозиқ қоқилади, унинг ендан қия қилиб қоқилади ва шпунт каторларини ҳосил қилинади. йўналтирилган горизонтал ушлаб туришни қувватловчи ва шпунт қаторларини белгиланган йуналишда тутадиганларини маяк деб тушунилади. қурилишда қўлланиладиган қозиқларни ясаладиган материаллари бўйича қуйидаги турлари мавжуд: еғоч, темир-бетон, металл, бетон, грунт ва комбинациялашган уларнинг кўпроқ тарқалганлари еғоч ва темир-бетон қозиқлари ҳамда еғоч ва металл шпунтлардир. кўрсатилганлардан ташқари тиқиб (яъни грунтга) ҳосил қилинадиган қозиқлар мавжуд(6.2-расм). қозиқ ишлари комплексига қуйидагилар киради: қозиқни ясаш; ишни бажариш учун ҳудудни тайерлаш ва геодизик белгилаш; қурилиш майдонига келтириш, йиғиш, асбобни ростлаш ва синаб кўриш; тайер қозиқларни қоқиш жойига ташиб келиш; қудуқни еки шпункани ботириш (қоқиш); қозиқни белгиланган сатҳда қирқиш; жиҳозлар демонтажи. 6.2-расм.қозиқни грунтга ботириш усуллари: а-қоқиш(механик); б-ювиш; в-титратма ботириш; г-титратма қоқиш; д-ювиш билан титратма ботириш; е-босимли титратиш; ж-бураб киритиш. айрим ҳолатларда қозиқ еки штунт уни қоқишда йўл қўйилган камчилик …

3 / 16

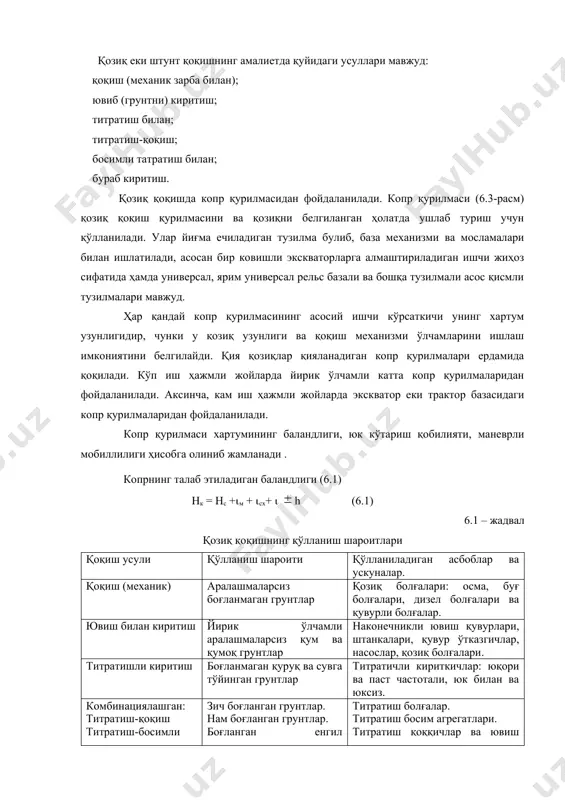

хартум узунлигидир, чунки у қозиқ узунлиги ва қоқиш механизми ўлчамларини ишлаш имкониятини белгилайди. қия қозиқлар қияланадиган копр қурилмалари ердамида қоқилади. кўп иш ҳажмли жойларда йирик ўлчамли катта копр қурилмаларидан фойдаланилади. аксинча, кам иш ҳажмли жойларда экскватор еки трактор базасидаги копр қурилмаларидан фойдаланилади. копр қурилмаси хартумининг баландлиги, юк кўтариш қобилияти, маневрли мобиллилиги ҳисобга олиниб жамланади . копрнинг талаб этиладиган баландлиги (6.1) hк = нс +(м + (сх+ ( h (6.1) 6.1 – жадвал қозиқ қоқишнинг қўлланиш шароитлари қоқиш усули қўлланиш шароити қўлланиладиган асбоблар ва ускуналар. қоқиш (механик) аралашмаларсиз боғланмаган грунтлар қозиқ болғалари: осма, буғ болғалари, дизел болғалари ва қувурли болғалар. ювиш билан киритиш йирик ўлчамли аралашмаларсиз қум ва қумоқ грунтлар наконечникли ювиш қувурлари, штанкалари, қувур ўтказгичлар, насослар, қозиқ болғалари. титратишли киритиш боғланмаган қуруқ ва сувга тўйинган грунтлар титратичли кириткичлар: юқори ва паст частотали, юк билан ва юксиз. комбинациялашган: титратиш-қоқиш титратиш-босимли сув-титратиш қоқиш зич боғланган грунтлар. нам боғланган грунтлар. боғланган енгил ювиладиган …

4 / 16

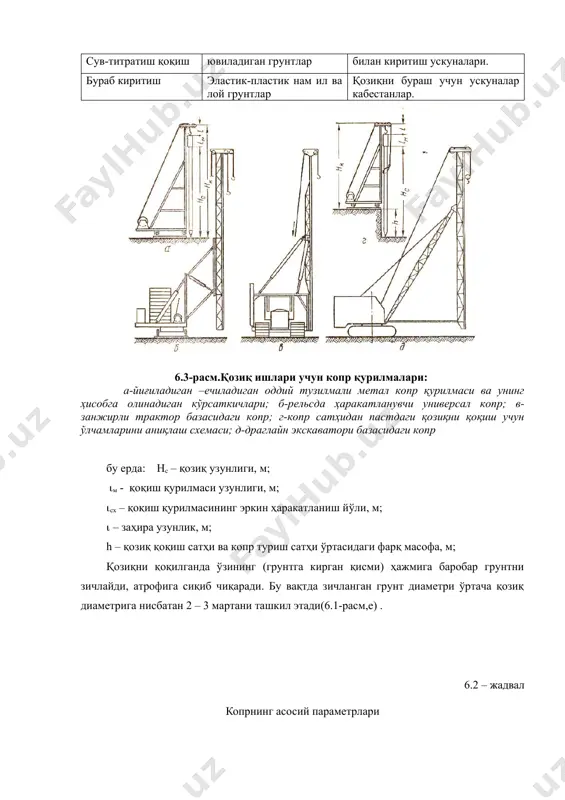

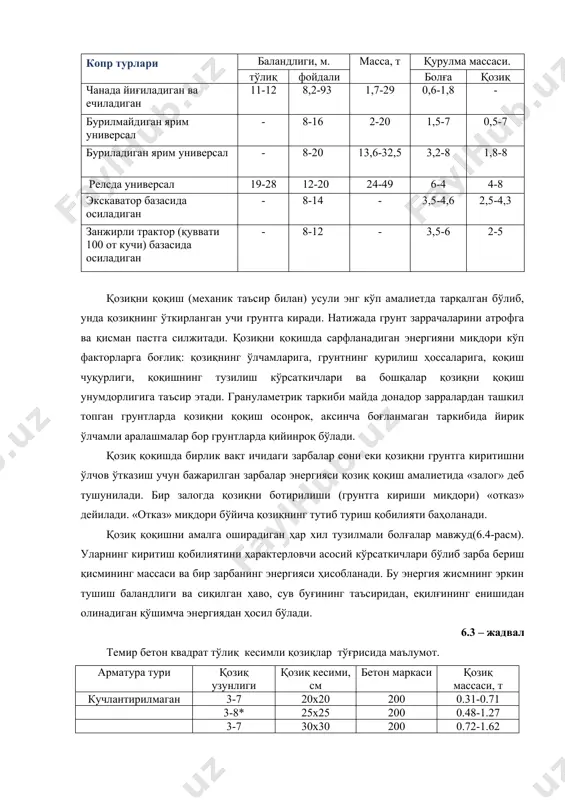

н қисми) ҳажмига баробар грунтни зичлайди, атрофига сиқиб чиқаради. бу вақтда зичланган грунт диаметри ўртача қозиқ диаметрига нисбатан 2 – 3 мартани ташкил этади(6.1-расм,е) . 6.2 – жадвал копрнинг асосий параметрлари копр турлари баландлиги, м. масса, т қурулма массаси. тўлиқ фойдали болға қозиқ чанада йиғиладиган ва ечиладиган 11-12 8,2-93 1,7-29 0,6-1,8 - бурилмайдиган ярим универсал - 8-16 2-20 1,5-7 0,5-7 буриладиган ярим универсал - 8-20 13,6-32,5 3,2-8 1,8-8 релсда универсал 19-28 12-20 24-49 6-4 4-8 экскаватор базасида осиладиган - 8-14 - 3,5-4,6 2,5-4,3 занжирли трактор (қуввати 100 от кучи) базасида осиладиган - 8-12 - 3,5-6 2-5 қозиқни қоқиш (механик таъсир билан) усули энг кўп амалиетда тарқалган бўлиб, унда қозиқнинг ўткирланган учи грунтга киради. натижада грунт заррачаларини атрофга ва қисман пастга силжитади. қозиқни қоқишда сарфланадиган энергияни миқдори кўп факторларга боғлиқ: қозиқнинг ўлчамларига, грунтнинг қурилиш ҳоссаларига, қоқиш чуқурлиги, қоқишнинг тузилиш кўрсаткичлари ва бошқалар қозиқни қоқиш унумдорлигига таъсир этади. грануламетрик таркиби майда донадор …

5 / 16

аълумот. арматура тури қозиқ узунлиги қозиқ кесими, см бетон маркаси қозиқ массаси, т кучлантирилмаган 3-7 20х20 200 0.31-0.71 3-8* 25х25 200 0.48-1.27 3-7 30х30 200 0.72-1.62 8-12 30х30 300 1.84-2.74 8-16** 35х35 300 2.50-4.95 13-16 40х40 300 5.28-6.45 кучлантирилган 3.0-7.0 20х20 300 0.31-0.71 3.0-8.0 25х25 300 0.48-1.27 3.0-10.0 30х30 300 0.72-2.29 11.0-15.0 30х30 400 2.50-3.41 8.0-20.0 35х35 300 2.50-6.13 16.0-20.0 40х40 400 6.45-8.04 * 8м узунликдаги қозиқ учун бетон маркаси 300 ** 13 м узунликдаги қозиқ учун бетон маркаси 400 уни қуйидагича ҳисоблаш мумкин: осма ва оддий ҳаракатланадиган паропневматик болғалар учун(кг.к.м) e = kqh (6.2) қўшма ҳаракатли паропневматик болғалар учун e = (kq+pf)h (6.3) дизел болғалар учун e = kpiƒh (6.4) бу ерда: q – болғанинг урилиш қисми оғирлиги кучи, кг.к; h – уриш қисмининг тушиш баландлиги,м; ƒ – қурилмалар поршенининг юзаси,см; h – поршеннинг юриш учаскаси узунлиги,м; p – буғ еки сиқилган ҳавонинг ишчи босими, кг.к/см2 рi – дизел …
