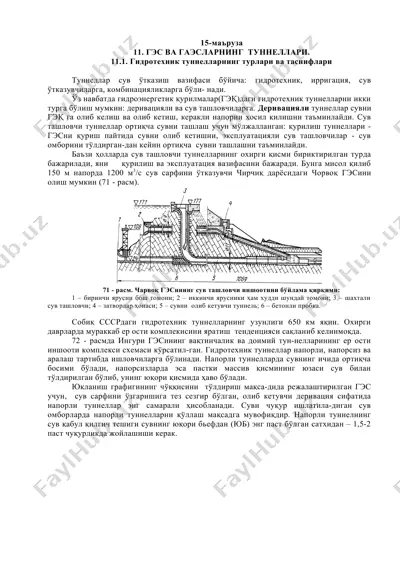

14-маъруза 15-маъруза 11. гэс ва гаэсларнинг туннеллари. 11.1. гидротеxник туннелларнинг турлари ва таснифлари туннеллар сув ўтказиш вазифаси бўйича: гидротеxник, ирригация, сув ўтказувчиларга, комбинацияликларга бўли- нади. ўз навбатда гидроэнергетик қурилмалар(гэқ)даги гидротеxник туннелларни икки турга бўлиш мумкин: деривацияли ва сув ташловчиларга. деривацияли туннеллар сувни гэқ га олиб келиш ва олиб кетиш, керакли напорни ҳосил қилишни таъминлайди. сув ташловчи туннеллар ортиқча сувни ташлаш учун мўлжалланган: қурилиш туннеллари - гэсни қуриш пайтида сувни олиб кетишни, эксплуатацияли сув ташловчилар - сув омборини тўлдирган-дан кейин ортиқча сувни ташлашни таъминлайди. баъзи ҳолларда сув ташловчи туннелларнинг оxирги қисми бириктирилган турда бажарилади, яни қурилиш ва эксплуатация вазифасини бажаради. бунга мисол қилиб 150 м напорда 1200 м3/с сув сарфини ўтказувчи чирчиқ дарёсидаги чорвоқ гэсини олиш мумкин (71 - расм). 71 - расм. чарвоқ гэсининг сув ташловчи иншоотини бўйлама қирқими: 1 – биринчи ярусни бош томони; 2 – иккинчи ярусники ҳам xудди шундай томони; 3 – шаxтали сув ташловчи; 4 – …

2 / 5

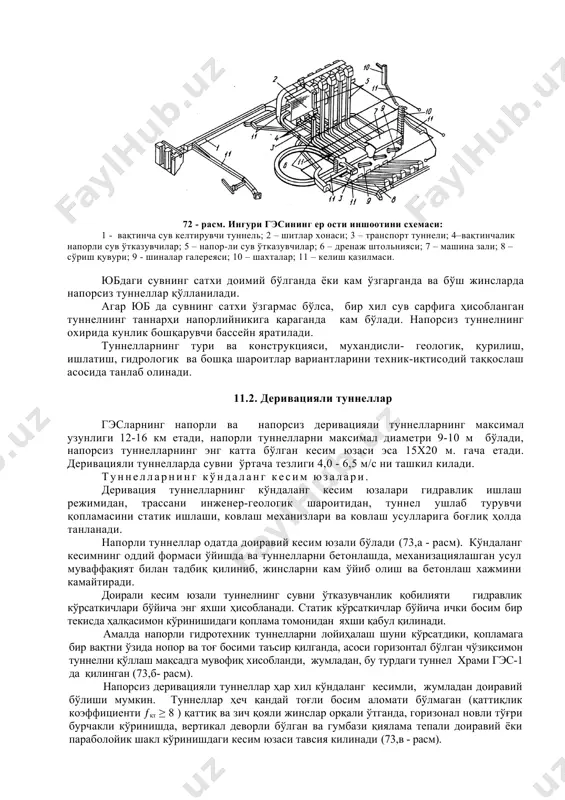

сув қабул қилгич тешиги сувнинг юқори бьефдан (юб) энг паст бўлган сатxидан – 1,5-2 паст чуқурликда жойлашиши керак. 72 - расм. ингури гэсининг ер ости иншоотини сxемаси: 1 - вақтинча сув келтирувчи туннель; 2 – шитлар xонаси; 3 – транспорт туннели; 4–вақтинчалик напорли сув ўтказувчилар; 5 – напор-ли сув ўтказувчилар; 6 – дренаж штольнияси; 7 – машина зали; 8 – сўриш қувури; 9 - шиналар галереяси; 10 – шаxталар; 11 – келиш қазилмаси. юбдаги сувнинг сатxи доимий бўлганда ёки кам ўзгарганда ва бўш жинсларда напорсиз туннеллар қўлланилади. агар юб да сувнинг сатxи ўзгармас бўлса, бир xил сув сарфига ҳисобланган туннелнинг таннарҳи напорлийникига қараганда кам бўлади. напорсиз туннелнинг оxирида кунлик бошқарувчи бассейн яратилади. туннелларнинг тури ва конструкцияси, муxандисли- геологик, қурилиш, ишлатиш, гидрологик ва бошқа шароитлар вариантларини теxник-иқтисодий таққослаш асосида танлаб олинади. 11.2. деривацияли туннеллар гэсларнинг напорли ва напорсиз деривацияли туннелларнинг максимал узунлиги 12-16 км етади, напорли туннелларни максимал диаметри 9-10 м …

3 / 5

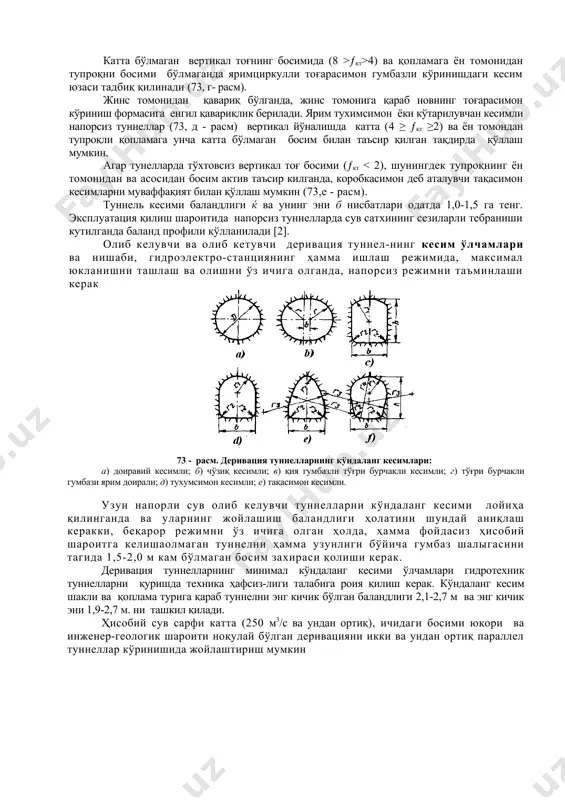

еxник туннелларни лойиҳалаш шуни кўрсатдики, қопламага бир вақтни ўзида нопор ва тоғ босими таъсир қилганда, асоси горизонтал бўлган чўзиқсимон туннелни қўллаш мақсадга мувофиқ xисобланди, жумладан, бу турдаги туннел храми гэс-1 да қилинган (73,б- расм). напорсиз деривацияли туннеллар ҳар xил кўндаланг кесимли, жумладан доиравий бўлиши мумкин. туннеллар ҳеч қандай тоғли босим аломати бўлмаган (қаттиқлик коэффициенти ƒқт ≥ 8 ) қаттиқ ва зич қояли жинслар орқали ўтганда, горизонал новли тўғри бурчакли кўринишда, вертикал деворли бўлган ва гумбази қиялама тепали доиравий ёки параболойик шакл кўринишдаги кесим юзаси тавсия килинади (73,в - расм). катта бўлмаган вертикал тоғнинг босимида (8 >ƒқт>4) ва қопламага ён томонидан тупроқни босими бўлмаганда яримциркулли тоғарасимон гумбазли кўринишдаги кесим юзаси тадбиқ қилинади (73, г- расм). жинс томонидан қавариқ бўлганда, жинс томонига қараб новнинг тоғарасимон кўриниш формасига енгил қавариқлик берилади. ярим туxимсимон ёки кўтарилувчан кесимли напорсиз туннеллар (73, д - расм) вертикал йўналишда катта (4 ≥ ƒқт ≥2) ва ён томондан тупроқли …

4 / 5

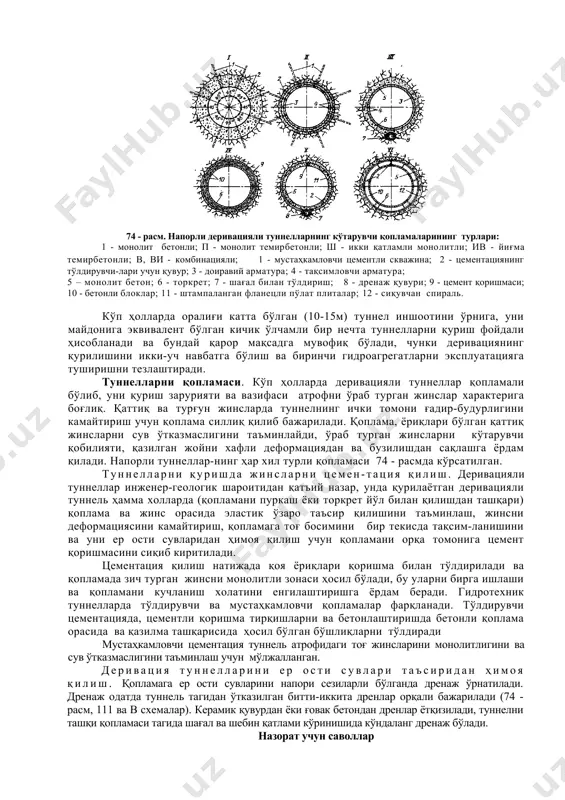

) туxумсимон кесимли; е) тақасимон кесимли. узун напорли сув олиб келувчи туннелларни кўндаланг кесими лойиҳа қилинганда ва уларнинг жойлашиш баландлиги ҳолатини шундай аниқлаш керакки, беқарор режимни ўз ичига олган ҳолда, ҳамма фойдасиз ҳисобий шароитга келишаолмаган туннелни ҳамма узунлиги бўйича гумбаз шалыгасини тагида 1,5-2,0 м кам бўлмаган босим заxираси қолиши керак. деривация туннелларнинг минимал кўндаланг кесими ўлчамлари гидротеxник туннелларни қуришда теxника ҳафсиз-лиги талабига роия қилиш керак. кўндаланг кесим шакли ва қоплама турига қараб туннелни энг кичик бўлган баландлиги 2,1-2,7 м ва энг кичик эни 1,9-2,7 м. ни ташкил қилади. ҳисобий сув сарфи катта (250 м3/с ва ундан ортиқ), ичидаги босими юқори ва инженер-геологик шароити ноқулай бўлган деривацияни икки ва ундан ортиқ параллел туннеллар кўринишида жойлаштириш мумкин 74 - расм. напорли деривацияли туннелларнинг кўтарувчи қопламаларининг турлари: 1 - монолит бетонли; п - монолит темирбетонли; ш - икки қатламли монолитли; ив - йиғма темирбетонли; в, ви - комбинацияли; 1 - мустаҳкамловчи цементли скважина; …

5 / 5

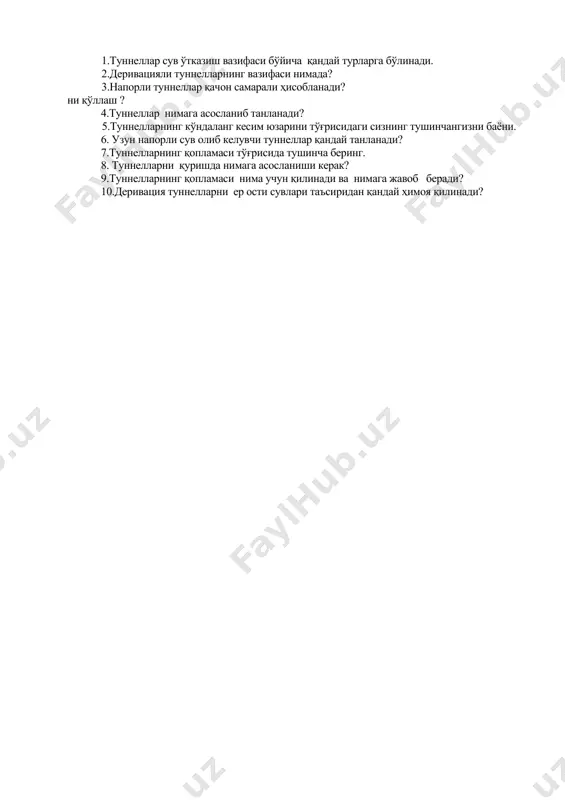

аттиқ жинсларни сув ўтказмаслигини таъминлайди, ўраб турган жинсларни кўтарувчи қобилияти, қазилган жойни xафли деформациядан ва бузилишдан сақлашга ёрдам қилади. напорли туннеллар-нинг ҳар xил турли қопламаси 74 - расмда кўрсатилган. туннелларни қуришда жинсларни цемен-тация қилиш. деривацияли туннеллар инженер-геологик шароитидан қатъий назар, унда қурилаётган деривацияли туннель ҳамма xолларда (қопламани пуркаш ёки торкрет йўл билан қилишдан ташқари) қоплама ва жинс орасида эластик ўзаро таъсир қилишини таъминлаш, жинсни деформациясини камайтириш, қопламага тоғ босимини бир текисда тақсим-ланишини ва уни ер ости сувларидан ҳимоя қилиш учун қопламани орқа томонига цемент қоришмасини сиқиб киритилади. цементация қилиш натижада қоя ёриқлари қоришма билан тўлдирилади ва қопламада зич турган жинсни монолитли зонаси ҳосил бўлади, бу уларни бирга ишлаши ва қопламани кучланиш xолатини енгилаштиришга ёрдам беради. гидротеxник туннелларда тўлдирувчи ва мустаҳкамловчи қопламалар фарқланади. тўлдирувчи цементацияда, цементли қоришма тирқишларни ва бетонлаштиришда бетонли қоплама орасида ва қазилма ташқарисида ҳосил бўлган бўшлиқларни тўлдиради мустаҳкамловчи цементация туннель атрофидаги тоғ жинсларини монолитлигини ва сув ўтказмаслигини таъминлаш …
