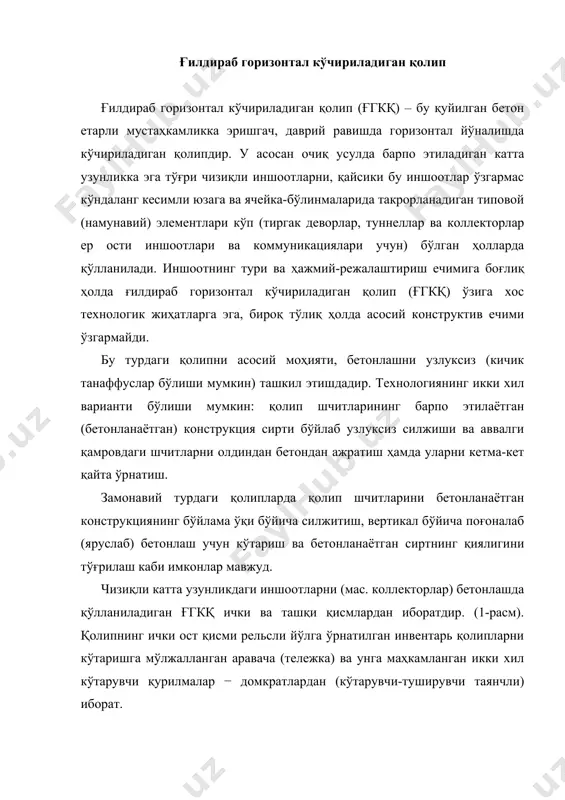

1684652812.doc биноларни горизонтал кўчириладиган қолипларда барпо этиш режа: 1. ғилдираб горизонтал кўчириладиган қолип 2. ҳажмий-қайта ўрнатиладиган қолип 3. туннель қолип 4. “ноэ” фирмасининг кўп мақсадли ҳажмий қолипи 5. “утинор” фирмасининг туннель қолипи ғилдираб горизонтал кўчириладиган қолип ғилдираб горизонтал кўчириладиган қолип (ғгкқ) – бу қуйилган бетон етарли мустаҳкамликка эришгач, даврий равишда горизонтал йўналишда кўчириладиган қолипдир. у асосан очиқ усулда барпо этиладиган катта узунликка эга тўғри чизиқли иншоотларни, қайсики бу иншоотлар ўзгармас кўндаланг кесимли юзага ва ячейка-бўлинмаларида такрорланадиган типовой (намунавий) элементлари кўп (тиргак деворлар, туннеллар ва коллекторлар ер ости иншоотлари ва коммуникациялари учун) бўлган ҳолларда қўлланилади. иншоотнинг тури ва ҳажмий-режалаштириш ечимига боғлиқ ҳолда ғилдираб горизонтал кўчириладиган қолип (ғгкқ) ўзига хос технологик жиҳатларга эга, бироқ тўлиқ ҳолда асосий конструктив ечими ўзгармайди. бу турдаги қолипни асосий моҳияти, бетонлашни узлуксиз (кичик танаффуслар бўлиши мумкин) ташкил этишдадир. технологиянинг икки хил варианти бўлиши мумкин: қолип шчитларининг барпо этилаётган (бетонланаётган) конструкция сирти бўйлаб узлуксиз силжиши ва аввалги қамровдаги …

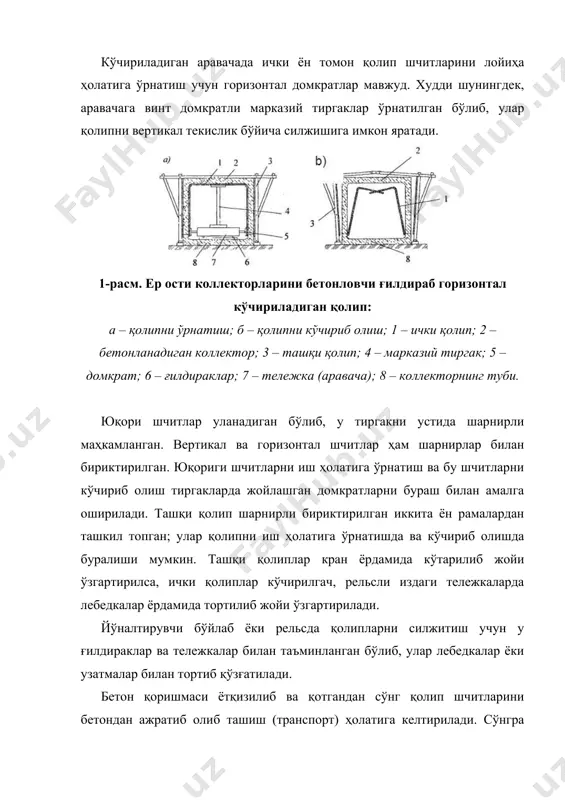

учун горизонтал домкратлар мавжуд. худди шунингдек, аравачага винт домкратли марказий тиргаклар ўрнатилган бўлиб, улар қолипни вертикал текислик бўйича силжишига имкон яратади. 1-расм. ер ости коллекторларини бетонловчи ғилдираб горизонтал кўчириладиган қолип: а – қолипни ўрнатиш; б – қолипни кўчириб олиш; 1 – ички қолип; 2 – бетонланадиган коллектор; 3 – ташқи қолип; 4 – марказий тиргак; 5 – домкрат; 6 – ғилдираклар; 7 – тележка (аравача); 8 – коллекторнинг туби. юқори шчитлар уланадиган бўлиб, у тиргакни устида шарнирли маҳкамланган. вертикал ва горизонтал шчитлар ҳам шарнирлар билан бириктирилган. юқориги шчитларни иш ҳолатига ўрнатиш ва бу шчитларни кўчириб олиш тиргакларда жойлашган домкратларни бураш билан амалга оширилади. ташқи қолип шарнирли бириктирилган иккита ён рамалардан ташкил топган; улар қолипни иш ҳолатига ўрнатишда ва кўчириб олишда буралиши мумкин. ташқи қолиплар кран ёрдамида кўтарилиб жойи ўзгартирилса, ички қолиплар кўчирилгач, рельсли издаги тележкаларда лебедкалар ёрдамида тортилиб жойи ўзгартирилади. йўналтирувчи бўйлаб ёки рельсда қолипларни силжитиш учун у ғилдираклар ва …

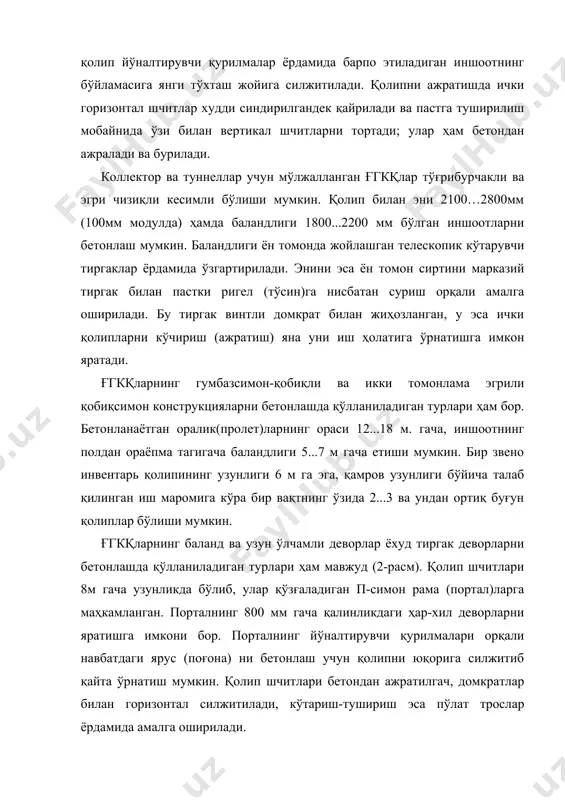

)га нисбатан суриш орқали амалга оширилади. бу тиргак винтли домкрат билан жиҳозланган, у эса ички қолипларни кўчириш (ажратиш) яна уни иш ҳолатига ўрнатишга имкон яратади. ғгкқларнинг гумбазсимон-қобиқли ва икки томонлама эгрили қобиқсимон конструкцияларни бетонлашда қўлланиладиган турлари ҳам бор. бетонланаётган оралик(пролет)ларнинг ораси 12...18 м. гача, иншоотнинг полдан ораёпма тагигача баландлиги 5...7 м гача етиши мумкин. бир звено инвентарь қолипининг узунлиги 6 м га эга, қамров узунлиги бўйича талаб қилинган иш маромига кўра бир вақтнинг ўзида 2...3 ва ундан ортиқ буғун қолиплар бўлиши мумкин. ғгкқларнинг баланд ва узун ўлчамли деворлар ёхуд тиргак деворларни бетонлашда қўлланиладиган турлари ҳам мавжуд (2-расм). қолип шчитлари 8м гача узунликда бўлиб, улар қўзғаладиган п-симон рама (портал)ларга маҳкамланган. порталнинг 800 мм гача қалинликдаги ҳар-хил деворларни яратишга имкони бор. порталнинг йўналтирувчи қурилмалари орқали навбатдаги ярус (поғона) ни бетонлаш учун қолипни юқорига силжитиб қайта ўрнатиш мумкин. қолип шчитлари бетондан ажратилгач, домкратлар билан горизонтал силжитилади, кўтариш-тушириш эса пўлат трослар ёрдамида амалга оширилади. …

онтаж крани ёрдамида монтаж қилинади ва бошқа жойга олиб ўрнатилади. бу қолип п- ва г-шаклли фазовий секция (бўлим) кўринишларида бажарилади. у иккита ён (деворли) ва шип қолип панелларидан таркиб топган бўлиб, улар шарнирлар билан ўзаро бириккан тутиб турувчи қурилмалар ва лойиҳа ҳолатида маҳкамловчи ва ажратувчи мосламалардан иборат. секциялар бирлаштирилиши натижасида хонадон ёки бинонинг бутун энига мосланган “туннель” қолип ҳосил бўлади. қолиплар секциясининг эни ўзгарувчан бўлиб, у деворнинг қабул қилинган қадами ва ҳар-хил узунлигига боғлиқ. п- ва г-симон қолип секциялари аввал бетонланган қават ораёпмаларига ўрнатилади, тўғриланади ва ўзаро бўйлама ва кўндаланг йўналишларда маҳкамланади. қолипнинг умумий конструктив белгилари: · лойиҳа ҳолатига тўғрилаш ва ўрнатиш учун механик домкратлар тизимининг мавжудлиги; · секция қолипларини монтажи ва демонтажида силжитиш учун ғилдиракли тай-анчлар; · зарур фазовий мустаҳкамликни таъминлайдиган ҳовонлар тизими. п-симон ҳқўқ секциялар кўринишида эни 1,2; 1,5; 1,8 м (модули 300 мм) ўлчамларда 2,4…6,3 м ва қадами 0,3 м бўлган оралик(пролет)лар учун ишлаб чиқилмоқда. қолип қават …

рли таянчли) лар билан жиҳозланган бўлиб, ораёпма бўйлаб силжиши учун хизмат қилса ва тўртта (ҳар томонига иккитадан) винтли домкратлар таянчдан юқорида жойлашган бўлиб, улар ёрдамида секцияларни иш ҳолатига ўрнатиш учун кўтариш ҳамда қолипни ажратишда тушириш учун хизмат қилади. аввалги қаватни бетонлашда бир вақтда ёки бироз вақт фарқи билан кейинги қават деворининг сокол қисми 30...40 см ли арматура чиқиқлари билан деворнинг арматура каркаслари билан туташтириш учун 15…20 см баландликда бетонланади. сокол қисмдан қолип ажратиб олингач, уларнинг планда жойлашиши ва қалинлиги, ораёпмани отметкаси (сатҳи) назорат қилиниб, девор ўқларининг мослиги пухта текширилиб, девор қолип шчитларининг ўрнатилиш ўрни аниқланади ва белги (риск) чизиқлари қўйилади. янги иш горизонт(сатҳ)ида девор ўқларини режалаш бажарилади, қолип секцияларининг ўрнатилиш ўрни белгиланади, зарур ҳолларда девор маёқлари ясалади. ўрнатишдан олдин қолип тозаланади, мойланади, туташтириб уланган жойлар (қулфли бирлашмалар), струбсина (қисқич)лар, таянчлар ва домкратларнинг ҳолати текширилади. қолиплар кран ёрдамида кўтариб узатилади ва мос режа ўқлари (риск чизиқлари) бўйича ўрнатилади (3-расм). домкратлар билан …
