1 / 5

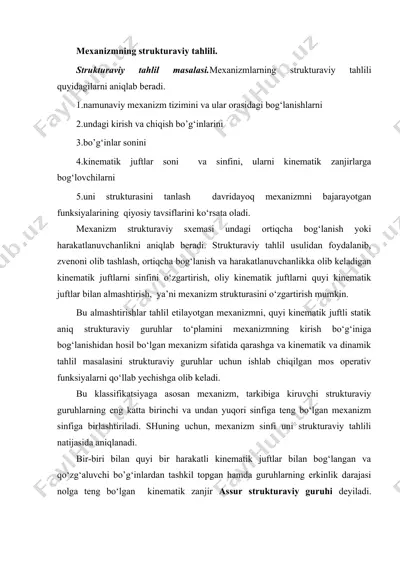

mexanizmning strukturaviy tahlili. strukturaviy tahlil masalasi.mexanizmlarning strukturaviy tahlili quyidagilarni aniqlab beradi. 1.namunaviy mexanizm tizimini va ular orasidagi bog‘lanishlarni 2.undagi kirish va chiqish bo’g‘inlarini 3.bo’g‘inlar sonini 4.kinematik juftlar soni va sinfini, ularni kinematik zanjirlarga bog‘lovchilarni 5.uni strukturasini tanlash davridayoq mexanizmni bajarayotgan funksiyalarining qiyosiy tavsiflarini ko‘rsata oladi. mexanizm strukturaviy sxemasi undagi ortiqcha bog‘lanish yoki harakatlanuvchanlikni aniqlab beradi. strukturaviy tahlil usulidan foydalanib, zvenoni olib tashlash, ortiqcha bog‘lanish va harakatlanuvchanlikka olib keladigan kinematik juftlarni sinfini o‘zgartirish, oliy kinematik juftlarni quyi kinematik juftlar bilan almashtirish, ya’ni mexanizm strukturasini o‘zgartirish mumkin. bu almashtirishlar tahlil etilayotgan mexanizmni, quyi kinematik juftli statik aniq strukturaviy guruhlar to‘plamini mexanizmning kirish bo‘g‘iniga bog‘lanishidan hosil bo‘lgan mexanizm sifatida qarashga va kinematik va dinamik tahlil masalasini strukturaviy guruhlar uchun ishlab chiqilgan mos operativ funksiyalarni qo‘llab yechishga olib keladi. bu klassifikatsiyaga asosan mexanizm, tarkibiga kiruvchi strukturaviy guruhlarning eng katta birinchi va undan yuqori sinfiga teng bo‘lgan mexanizm sinfiga birlashtiriladi. shuning uchun, mexanizm sinfi uni …

2 / 5

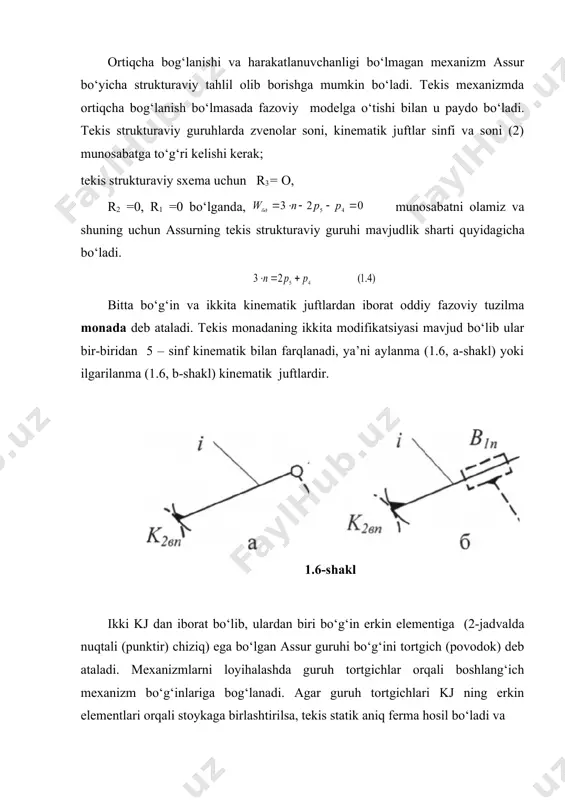

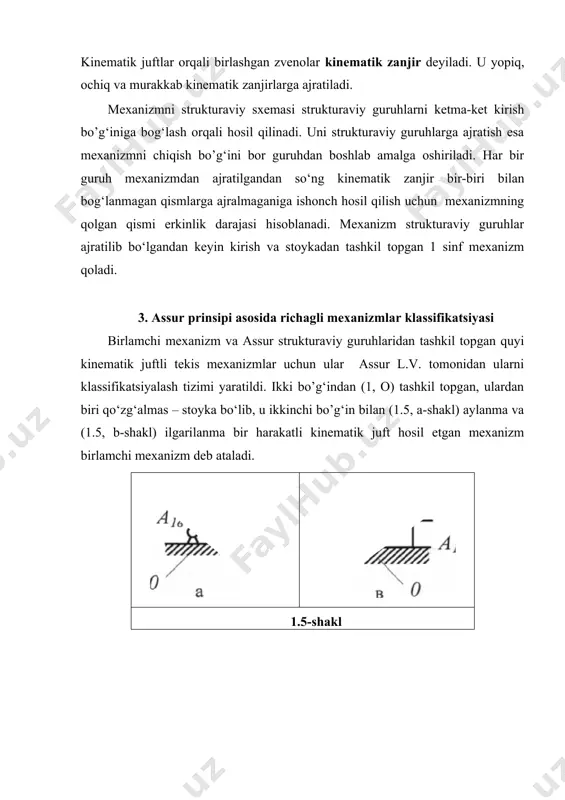

b amalga oshiriladi. har bir guruh mexanizmdan ajratilgandan so‘ng kinematik zanjir bir-biri bilan bog‘lanmagan qismlarga ajralmaganiga ishonch hosil qilish uchun mexanizmning qolgan qismi erkinlik darajasi hisoblanadi. mexanizm strukturaviy guruhlar ajratilib bo‘lgandan keyin kirish va stoykadan tashkil topgan 1 sinf mexanizm qoladi. 3. assur prinsipi asosida richagli mexanizmlar klassifikatsiyasi birlamchi mexanizm va assur strukturaviy guruhlaridan tashkil topgan quyi kinematik juftli tekis mexanizmlar uchun ular assur l.v. tomonidan ularni klassifikatsiyalash tizimi yaratildi. ikki bo’g‘indan (1, o) tashkil topgan, ulardan biri qo‘zg‘almas – stoyka bo‘lib, u ikkinchi bo’g‘in bilan (1.5, a-shakl) aylanma va (1.5, b-shakl) ilgarilanma bir harakatli kinematik juft hosil etgan mexanizm birlamchi mexanizm deb ataladi. 1.5-shakl ortiqcha bog‘lanishi va harakatlanuvchanligi bo‘lmagan mexanizm assur bo‘yicha strukturaviy tahlil olib borishga mumkin bo‘ladi. tekis mexanizmda ortiqcha bog‘lanish bo‘lmasada fazoviy modelga o‘tishi bilan u paydo bo‘ladi. tekis strukturaviy guruhlarda zvenolar soni, kinematik juftlar sinfi va soni (2) munosabatga to‘g‘ri kelishi kerak; tekis strukturaviy sxema uchun …

3 / 5

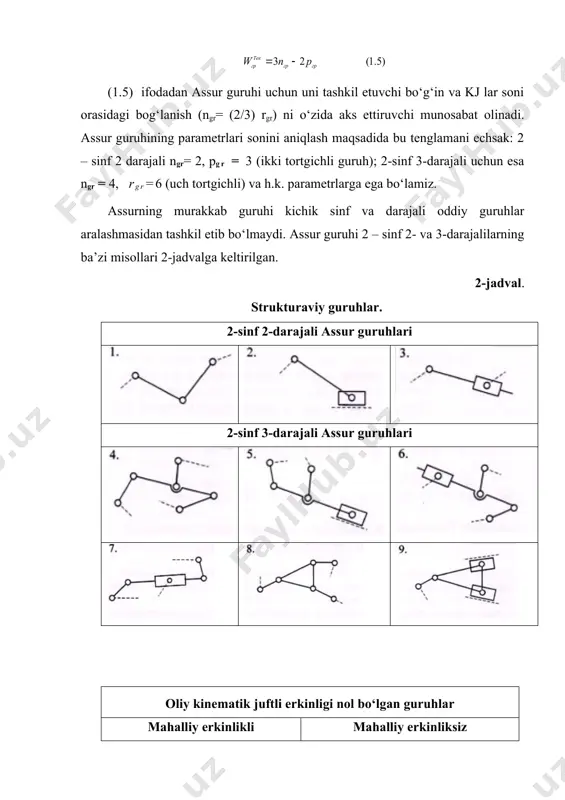

is statik aniq ferma hosil bo‘ladi va (1.5) ifodadan assur guruhi uchun uni tashkil etuvchi bo‘g‘in va kj lar soni orasidagi bog‘lanish (ngr= (2/3) rgr) ni o‘zida aks ettiruvchi munosabat olinadi. assur guruhining parametrlari sonini aniqlash maqsadida bu tenglamani echsak: 2 – sinf 2 darajali ngr= 2, pgr = 3 (ikki tortgichli guruh); 2-sinf 3-darajali uchun esa ngr = 4, rgr=6 (uch tortgichli) va h.k. parametrlarga ega bo‘lamiz. assurning murakkab guruhi kichik sinf va darajali oddiy guruhlar aralashmasidan tashkil etib bo‘lmaydi. assur guruhi 2 – sinf 2- va 3-darajalilarning ba’zi misollari 2-jadvalga keltirilgan. 2-jadval. strukturaviy guruhlar. 2-sinf 2-darajali assur guruhlari 2-sinf 3-darajali assur guruhlari oliy kinematik juftli erkinligi nol bo‘lgan guruhlar mahalliy erkinlikli mahalliy erkinliksiz _1792350327.unknown _1792350328.unknown _1792350329.unknown 0 2 3 4 5 = - - × = р p n w бд ) 4 . 1 ( 2 3 4 5 р p n + = × ) 5 …

4 / 5

mexanizmning strukturaviy tahlili - Page 4

5 / 5

mexanizmning strukturaviy tahlili - Page 5
