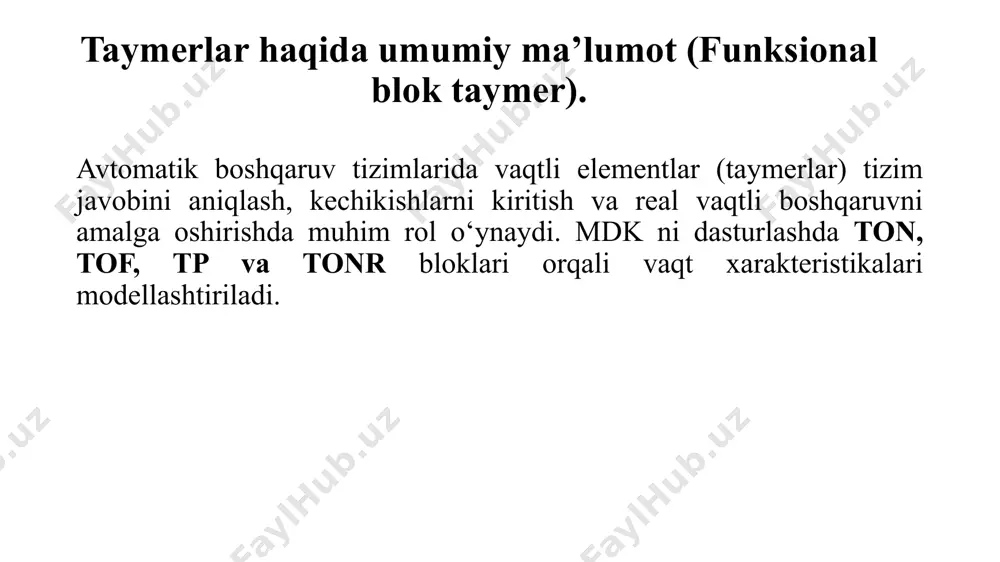

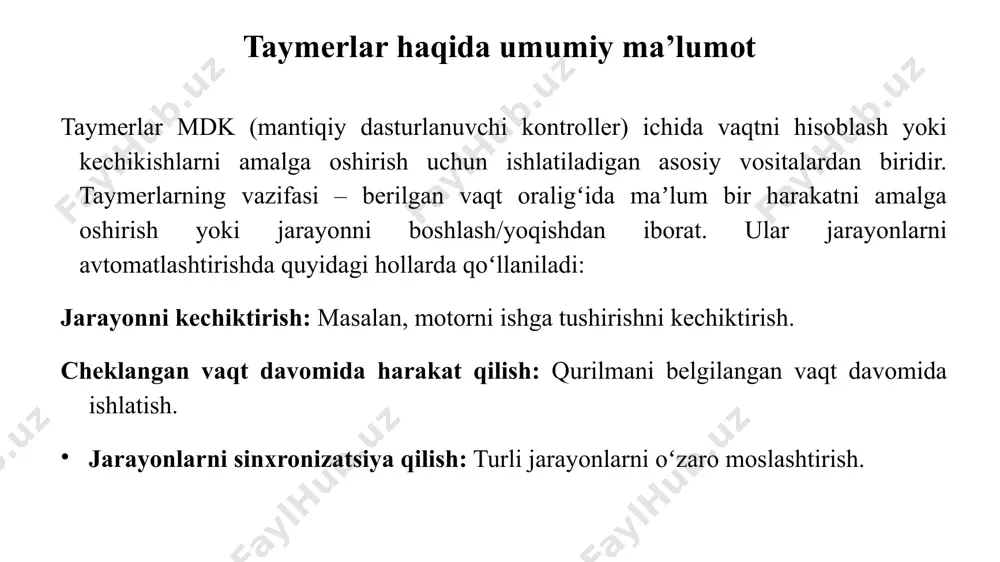

презентация powerpoint reja: taymerlar haqida umumiy ma’lumot (funksional blok taymer). ton (on-delay timer) – ishga tushirishni kechiktiruvchi taymer. tof (off-delay timer) – o‘chirishni kechiktiruvchi taymer. tp (pulse timer) – impuls taymeri. tonr (retentive on-delay timer) – xotiraga ega kechikish taymeri. chastotaviy xarakteristikalarda soat hotira bitlarini qo’llanilishi. avtomatik boshqarish tizimlarining vaqt va chastotaviy xarakteristikalari. taymerlar haqida umumiy ma’lumot (funksional blok taymer). avtomatik boshqaruv tizimlarida vaqtli elementlar (taymerlar) tizim javobini aniqlash, kechikishlarni kiritish va real vaqtli boshqaruvni amalga oshirishda muhim rol o‘ynaydi. mdk ni dasturlashda ton, tof, tp va tonr bloklari orqali vaqt xarakteristikalari modellashtiriladi. taymerlar haqida umumiy ma’lumot taymerlar mdk (mantiqiy dasturlanuvchi kontroller) ichida vaqtni hisoblash yoki kechikishlarni amalga oshirish uchun ishlatiladigan asosiy vositalardan biridir. taymerlarning vazifasi – berilgan vaqt oraligʻida maʼlum bir harakatni amalga oshirish yoki jarayonni boshlash/yoqishdan iborat. ular jarayonlarni avtomatlashtirishda quyidagi hollarda qoʻllaniladi: jarayonni kechiktirish: masalan, motorni ishga tushirishni kechiktirish. cheklangan vaqt davomida harakat qilish: qurilmani belgilangan vaqt …

2 / 12

oylashgan “timer operations” qismini ochib funksional blok tarzdagi timerlarni qo’shish mumkin. ton (on-delay timer) – ishga tushirishni kechiktiruvchi taymer ton taymerining ishlash prinsipi oddiy, ya’ni kiruvchi signal (in) faollashganda, taymer oʻzining kechiktirish vaqtini (preset time, pt) hisoblay boshlaydi. agar kiruvchi signal pt vaqt davomida faol boʻlib tursa, taymer ushbu vaqtni toʻliq hisoblab, belgilangan vaqt tugagach, chiqish signalini (q) yoqadi. agar kirish signali pt vaqtidan oldin oʻchirilsa, taymer hisob-kitobni toʻxtatadi va chiqish signalini yoqmaydi. mdklarda eng ko‘p ishlatiladigan taymerlar ton, tof, tp va tonr taymerlarning parametrlari 8.1-jadvalda keltirilgan 8.1-jadval taymerlarning asosiy parametrlari tof (off-delay timer) – o‘chirishni kechiktiruvchi taymer tof, ya’ni o‘chirishni kechiktiruvchi taymer, mdk dasturlarida kirish signalining o‘chishi bilan darhol emas, balki belgilangan kechikish vaqti o‘tgach chiqish signalini o‘chirish uchun ishlatiladigan taymerdir. ton taymerida kirish signali “1” boʻlgan vaqtdan boshlab belgilangan vaqt (pt) oʻtgach chiqish yoqiladi, tof taymerida esa kirish signali “0” boʻlgandan so‘ng pt vaqt oʻtgach chiqish o‘chiriladi. tp …

3 / 12

“saqlaydi” yoki “yodda tutadi” va kirish signali “0” ga tushganda (masalan kirish signali yoʻqolsa) vaqtni qaytadan boshlamaydi. agar kirish signali “1” holatiga qaytsa, taymer yigʻilgan vaqtni kelib qolgan vaqtidan davom ettiradi. shu tarzda, jarayon davomida qayerda toʻxtalgan boʻlsa, oʻsha yerdan davom etish imkoniyatini taʼminlaydi. bu xususiyat unga “retentive” yoki “saqlab qoluvchi”, “eslab qoluvchi” nomini beradi. tonr taymerining boshqa taymerlardan farqli jihatidan yana biri bu reset (qayta oʻrnatish) kirishining mavjudligidir. reset (r) kirishi orqali taymer hisoblangan vaqtini toʻliq qayta tiklash mumkin boʻladi. agar resetga “1” signal berilsa, taymer barcha saqlangan vaqt ma’lumotlarini oʻchiradi va qayta ishga tushirilganda yangidan hisoblashni boshlaydi. reset kirishi ustuvorlikga ega kirish hisoblanadi. tonr (retentive on-delay timer) – xotiraga ega kechikish taymeri tonr taymerining boshqa taymerlardan farqli jihatidan yana biri bu reset (qayta oʻrnatish) kirishining mavjudligidir. reset (r) kirishi orqali taymer hisoblangan vaqtini toʻliq qayta tiklash mumkin boʻladi. agar resetga “1” signal berilsa, taymer barcha saqlangan vaqt ma’lumotlarini …

4 / 12

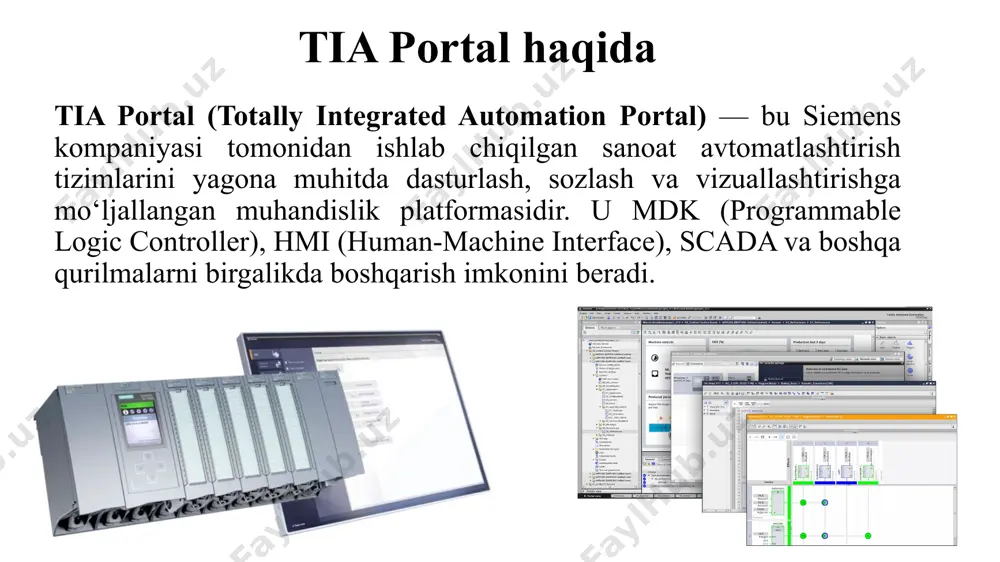

11.png image12.png image13.png parametr ma’lumot turi tavsif in (input) bool taymerni ishga tushiruvchi kirish signali pt (preset time) time oldindan belgilangan vaqt qiymati q (quit) bool taymerning chiqishi et (elapsed time) time o‘tgan vaqt qiymatining chiqishi r (reset) bool tonr taymerining o ʻtgan vaqtini nolga qaytaradi (ton, tof va tp taymerlarda qoʻllanilmaydi). db (taymerning ma'lumotlari) db taymerning barcha ma ’lumotlarini, jumladan, oʻtgan vaqt, chiqish holati va boshqa zarur parametrlarni saqlaydi /docprops/thumbnail.jpeg
