1 / 36

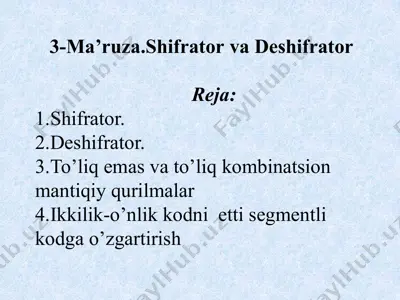

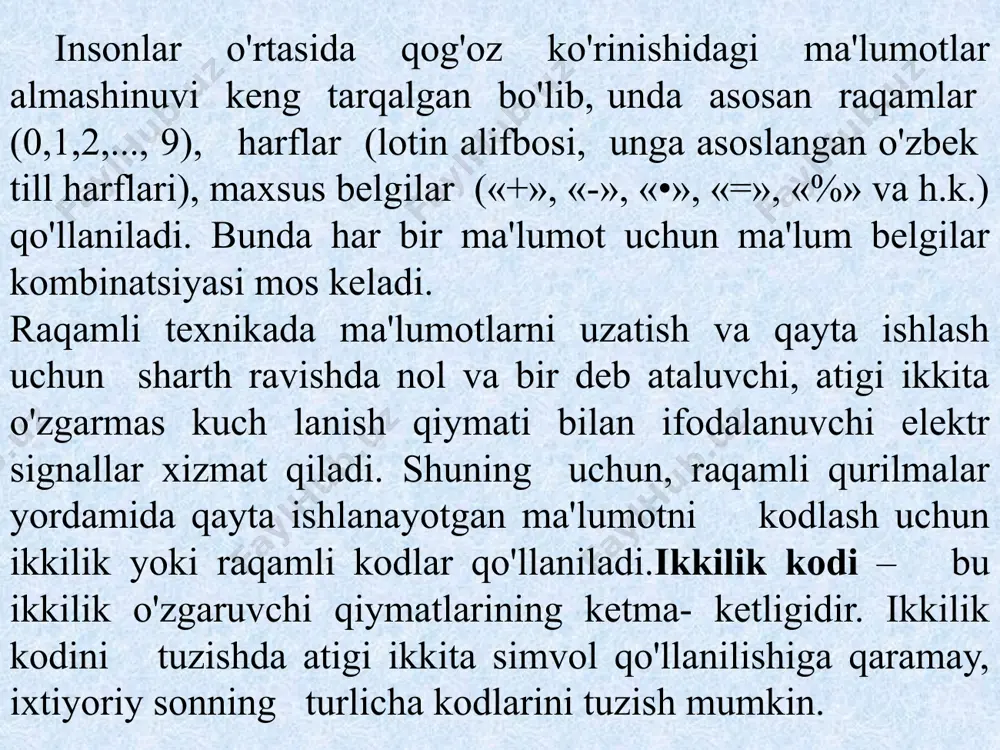

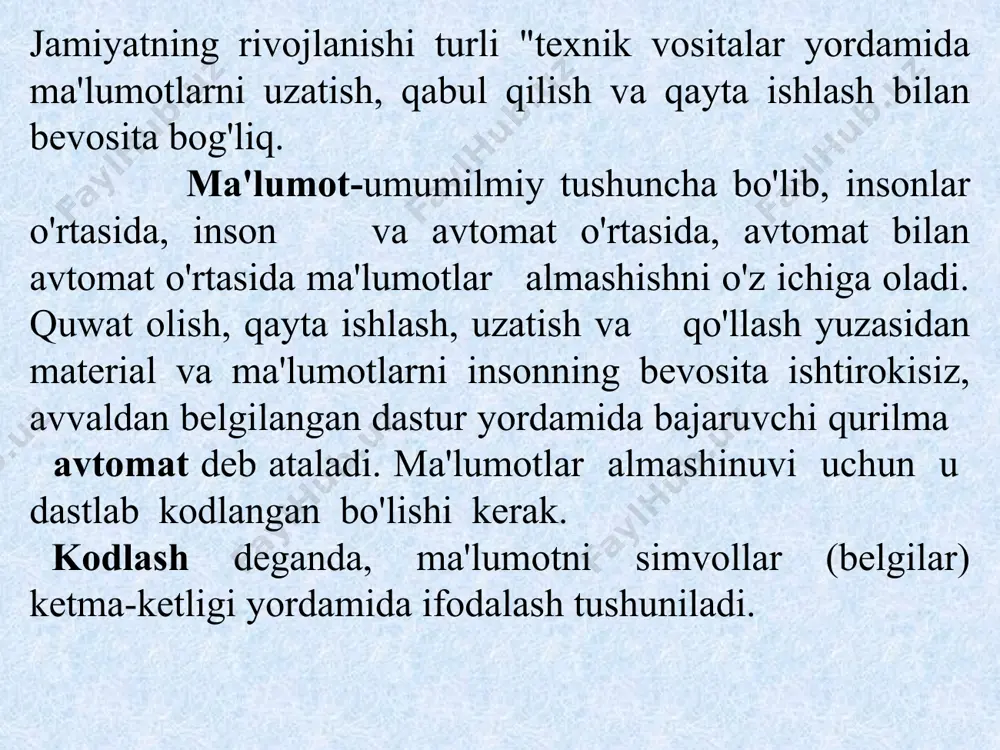

слайд 1 3-ma’ruza.shifrator va deshifrator reja: 1.shifrator. 2.deshifrator. 3.to’liq emas va to’liq kombinatsion mantiqiy qurilmalar 4.ikkilik-o’nlik kodni etti segmentli kodga o’zgartirish jamiyatning rivojlanishi turli "texnik vositalar yordamida ma'lumotlarni uzatish, qabul qilish va qayta ishlash bilan bevosita bog'liq. ma'lumot-umumilmiy tushuncha bo'lib, insonlar o'rtasida, inson va avtomat o'rtasida, avtomat bilan avtomat o'rtasida ma'lumotlar almashishni o'z ichiga oladi. quwat olish, qayta ishlash, uzatish va qo'llash yuzasidan material va ma'lumotlarni insonning bevosita ishtirokisiz, avvaldan belgilangan dastur yordamida bajaruvchi qurilma avtomat deb ataladi. ma'lumotlar almashinuvi uchun u dastlab kodlangan bo'lishi kerak. kodlash deganda, ma'lumotni simvollar (belgilar) ketma-ketligi yordamida ifodalash tushuniladi. insonlar o'rtasida qog'oz ko'rinishidagi ma'lumotlar almashinuvi keng tarqalgan bo'lib, unda asosan raqamlar (0,1,2,..., 9), harflar (lotin alifbosi, unga asoslangan o'zbek till harflari), maxsus belgilar («+», «-», «•», «=», «%» va h.k.) qo'llaniladi. bunda har bir ma'lumot uchun ma'lum belgilar kombinatsiyasi mos keladi. raqamli texnikada ma'lumotlarni uzatish va qayta ishlash uchun sharth ravishda nol va bir …

2 / 36

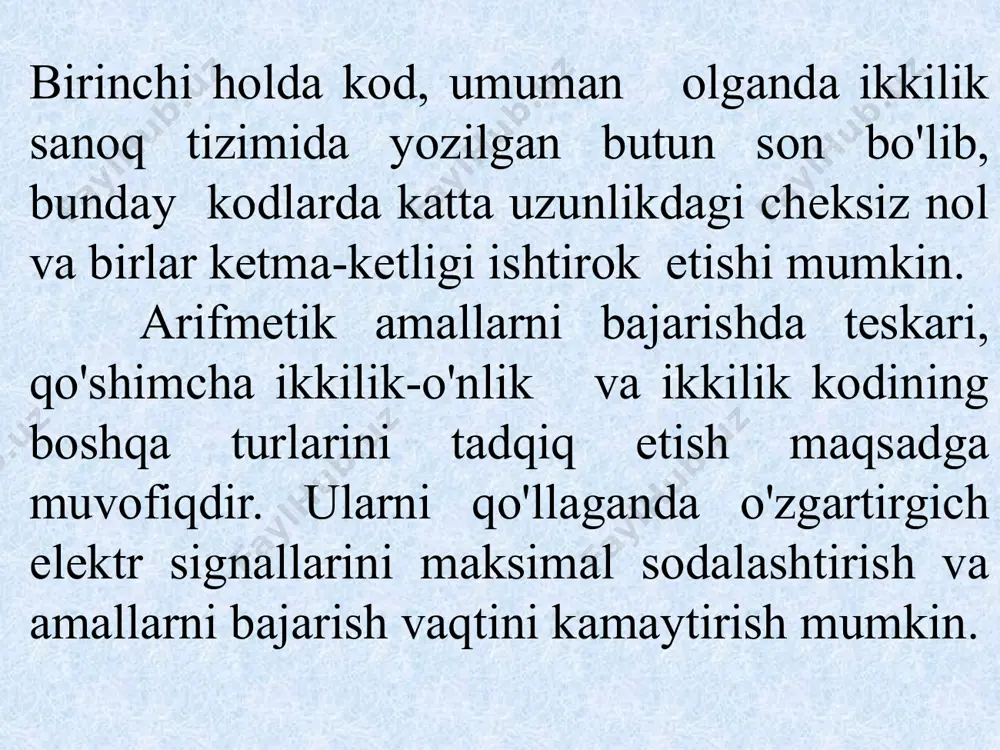

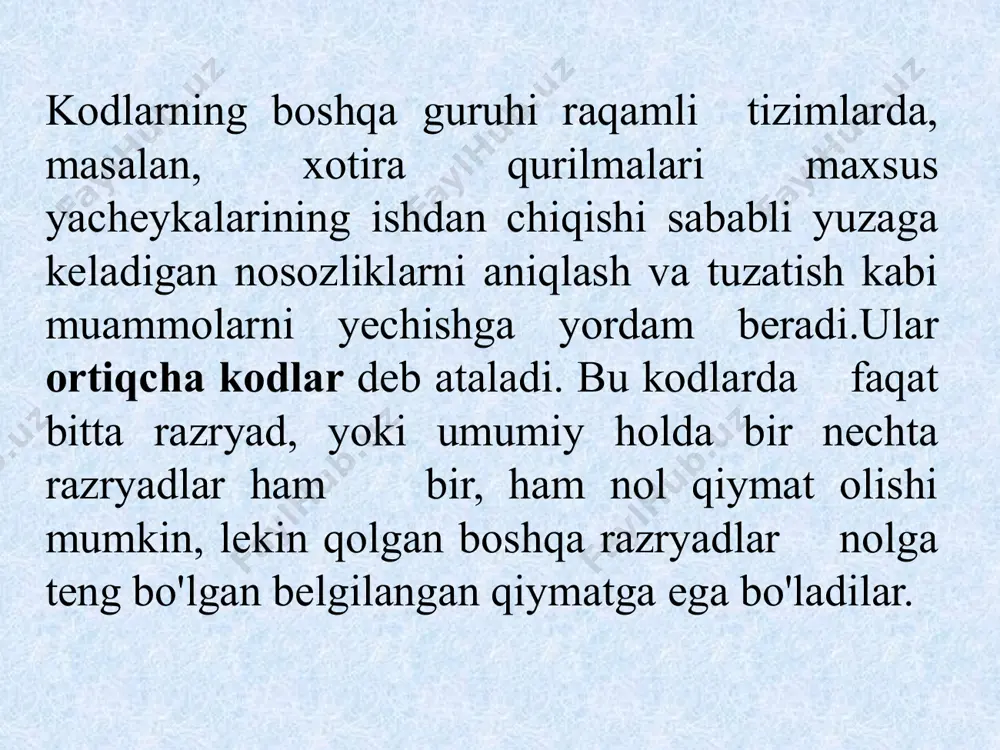

iqdir. ularni qo'llaganda o'zgartirgich elektr signallarini maksimal sodalashtirish va amallarni bajarish vaqtini kamaytirish mumkin. kodlarning boshqa guruhi raqamli tizimlarda, masalan, xotira qurilmalari maxsus yacheykalarining ishdan chiqishi sababli yuzaga keladigan nosozliklarni aniqlash va tuzatish kabi muammolarni yechishga yordam beradi.ular ortiqcha kodlar deb ataladi. bu kodlarda faqat bitta razryad, yoki umumiy holda bir nechta razryadlar ham bir, ham nol qiymat olishi mumkin, lekin qolgan boshqa razryadlar nolga teng bo'lgan belgilangan qiymatga ega bo'ladilar. mazkur kodlar n dan 1, n dan 2 va shu kabi deb ataladilar. bunday kodlarga «10 dan 1» (10 ta simvoldan faqat bittasi bir qiymatiga ega bo'lishi mumkin), «5 dan 2» (beshta simvoldan ikkitasi doim birga teng qiymatga ega), juft yoki toqlikni tekshiruvchi kodlar, heming kodlari misol bo'la oladilar. raqamli tizimlar, umuman olganda, tashqi muhit bilan doim periferiya (tashqi) qurilmalar orqali bog'langan bo'lib, uchta guruhga bo'linadi: –inson va mikro-ehm o'rtasida aloqa o'rnatuvchi qurilmalar (klaviatura, yozuv mashinkalari, simvolli va grafik …

3 / 36

ataluvchi kombinatsion raqamli sxemalar amalga oshiradi. kod o'zgartirgichlarning xususiy holi bo'lib shifratorlar va deshifratorlar hisoblanadi. o'nlik, jakkizlik yoki o'noltitalik sanoq tizimidagi raqamlami ikkilik yoki ikkilik-o'nlik kodga o'zgartiruvchi kombinatsion mantiqiy qurilma shifrator yoki koder deb ataladi. shifrator m ta kirish va n ta chiqishga ega bo'lib, kirishlardan biriga berilgan signalni chiqshda n razryadli parallel kodga o'zgartiradi. agar shifrator n ta chiqishga ega bo'lsa, u holda lining kirishlari soni 2" dan kam bo'lmasligi kerak. 2n kirish va chiqishga ega bo'lgan shifrator to'liq. agar shifrator kirishlari soni 2n dan kam bo'lsa, u to'liq emas deb ataladi. shifrator chiqishlari soni doim kirishlari sonidan kam bo'lganligi sababli, aloqa liniyalari cheklangan hollarda turli qurilmalar o'rtasida ma'lumot almashish uchun ham qo'llaniladi. 0 dan 9 gacha bo'lgan o'nlik raqamlarni ikkilik-o'nlik kodiga o'girishda shifratoming ishlashini ko'rib chiqamiz. o'nlik raqamlarni ikkilik- o'nlik kodiga o'girishda (yoki aksincha hollarda) liar bir o'nlik raqam to'rtta ikkilik raqam bilan almashtiriladi. o'nlik raqamlar mos ravishda …

4 / 36

lementi asosida ham (a), yoki (b) va emas (a) mantiqiy amallarining shakllaniishi. mantiqiy qurilmalarda chiqishdagi o'zgaruvchilar (funksiya) yj ning kirishdagi o'zgaruvchilar majmuasi xn_r..x^.) orqali, mantiq algebrasi yordamida ifodalanishi mantiq algebrasi funksiyasi (maf) deb ataladi. raqamli qurilmalarda qayta ulanuvchi elementlar («ochiq» holatidan «berk» holatiga o'tuvchi va aksincha) qo'llanilgani sababli mantiq algebrasi funksiyasi qayta ulanuvchi funksiya deb ham ataladi. ba'zi qurilmalar mafini to'rt usulda ifodalash mumkin. konyunktiv normal shakl (knsh). bu ifodalanish shaklida ftinksiya barcha kirishdagi o'zgaruvchilar yig'indisi yoki ularning inveryasidan tashkil topgan ko'paytmajar yig'indisidan tashkil topadi. knsh ham haqiqiylik jadvalidan olinadi. funksiya nolga teng bo'ladigan kirishdagi o'zgaruvchilarning barcha kombinatsiyasi uchun kirishdagi o'zgaruvchilarning yig'indisi yoziladi. (4.1) bunda birga teng bo'lgan o'zgaruvchilar inversiyalanib yoziladi. hosil bo'lgan yig'indi konsti- tuentalar yoki nolning makstermi deb ataladi. so'ngra barcha nol konstituentalari mantiqiy ko'paytiriladi. ko'rib chiqilgan qoidalarga asoslanib istisnoli yoki maf uchun knsh quyidagicha ko'rinishga ega bo'ladi: muhim xulosa: umumiy hollarda dnsh va knshlar ortiqcha hisoblanadi. ya'ni, …

5 / 36

asi 5.3-rasmda keltirilgan. tahlil qilishga qulay boiishi uchun ularni raqamlaymiz. 4.3-rasmning chap qismidan tahlilni boshlab, 1 va 2 invertorlar x, va x2 o'zgaruvchilar qiymatini teskarisiga o'girish uchun ishlatilayotganini aytishimiz mumkin. ham sxemasi 3 yordamida amalga oshiriladi. xuddi shunday ham sxemasi 4 yordamida amalga oshiriladi. ikkala elementning chiqishi yoki elementi 5 kirishlari bilan birlashgan. q3 = x8 + x9 , q2 = x4 + x5+ x6 + x7 , q1 = x2 + x3+ x6 + x7 , (4.1) q0 = x1 + x3+ x5+ x7+ x9 . mafni aniqlash jarayoni juda sodda: qaysi birga teng bo'lgan kirish signallarida qi chiqish signali birga tengligini aniqlaymiz. 4.1-jadval «10 dan 4 ga» shifratori («4 dan 10 ga» deshifratori)ning haqiqiylik jadvali olingan maf yordamida shifrator quyidagi qonunga asosan ishlashini kuzatishimiz mumkin. ј)0 kichik chiqish razryadi ixtiyoriy toq kirishlardan biriga signal berilganda ochilishi kerak, chunki ikkilik sanoq tizimidagi barcha toq sonlar kichik razryadida birga ega. …
