r ва c элементли занжирlar

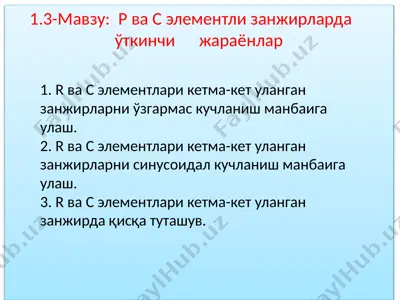

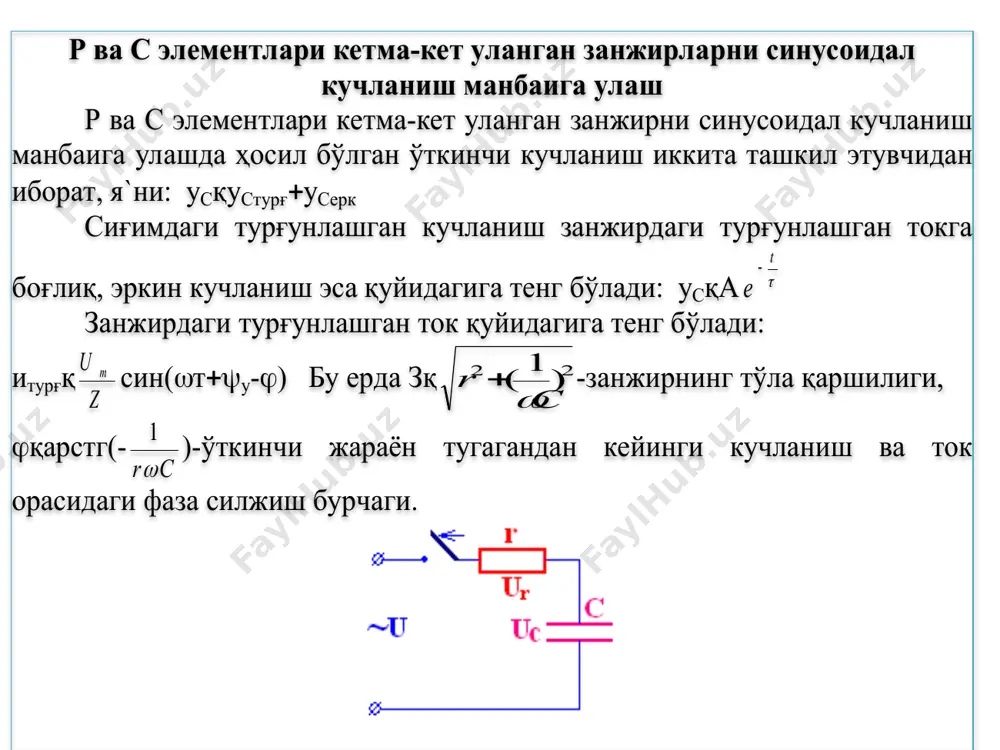

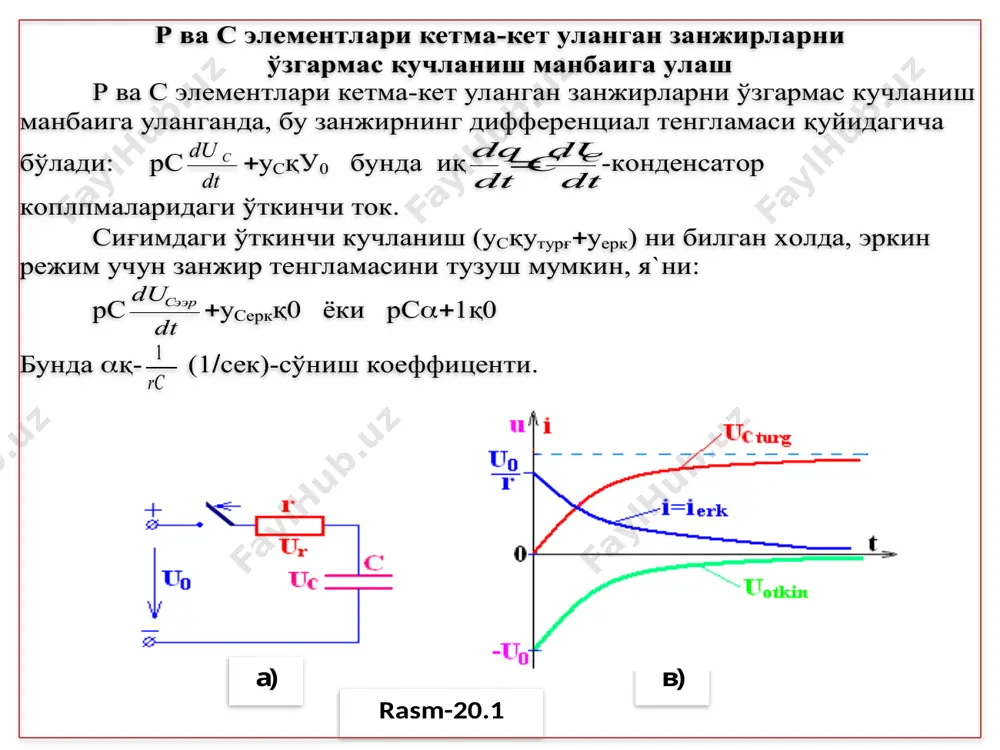

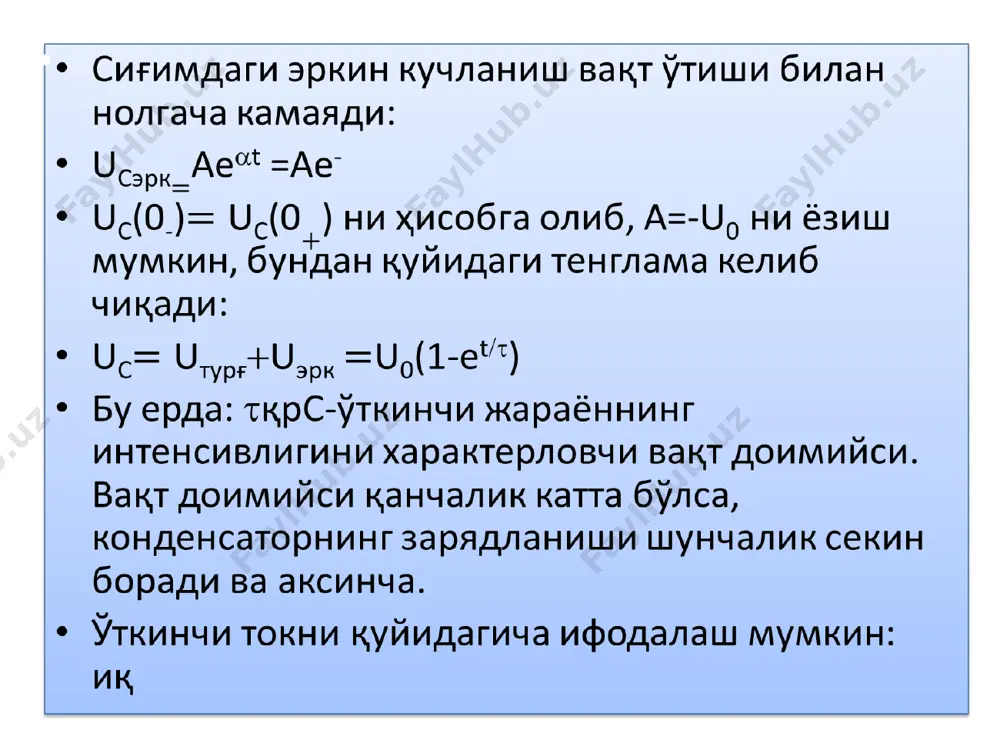

презентация powerpoint 1.3-мавзу: р ва c элементли занжирларда ўткинчи жараёнлар 1. r ва c элементлари кетма-кет уланган занжирларни ўзгармас кучланиш манбаига улаш. 2. r ва c элементлари кетма-кет уланган занжирларни синусоидал кучланиш манбаига улаш. 3. r ва c элементлари кетма-кет уланган занжирда қисқа туташув. 1 2 сиғимдаги эркин кучланиш вақт ўтиши билан нолгача камаяди: ucэркаеt =ае- uc(0-)(0) ни ҳисобга олиб, а=-u0 ни ёзиш мумкин, бундан қуйидаги тенглама келиб чиқади: ucтурғuэрк u0(1-еt) бу ерда: қрc-ўткинчи жараённинг интенсивлигини характерловчи вақт доимийси. вақт доимийси қанчалик катта бўлса, конденсаторнинг зарядланиши шунчалик секин боради ва аксинча. ўткинчи токни қуйидагича ифодалаш мумкин: иқ image1.emf image2.png image3.emf image4.emf image5.emf р ва c элементлари ...

This file contains 6 pages in PPTX format (249.1 KB). To download "r ва c элементли занжирlar", click the Telegram button on the left.
