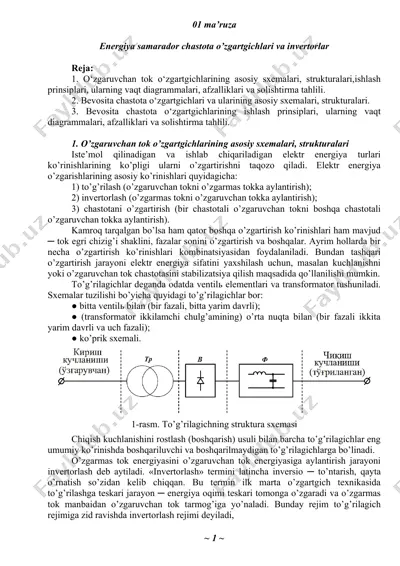

o‘zbekiston respublikasi 01 ma’ruza energiya samarador chastota o’zgartgichlari va invertorlar reja: 1. o‘zgaruvchan tok o‘zgartgichlarining asosiy sxemalari, strukturalari,ishlash prinsiplari, ularning vaqt diagrammalari, afzalliklari va solishtirma tahlili. 2. bevosita chastota o‘zgartgichlari va ularining asosiy sxemalari, strukturalari. 3. bevosita chastota o‘zgartgichlarining ishlash prinsiplari, ularning vaqt diagrammalari, afzalliklari va solishtirma tahlili. 1. o’zgaruvchan tok o’zgartgichlarining asosiy sxemalari, strukturalari iste’mol qilinadigan va ishlab chiqariladigan elektr energiya turlari ko’rinishlarining ko’pligi ularni o’zgartirishni taqozo qiladi. elektr energiya o’zgarishlarining asosiy ko’rinishlari quyidagicha: 1) to’g’rilash (o’zgaruvchan tokni o’zgarmas tokka aylantirish); 2) invertorlash (o’zgarmas tokni o’zgaruvchan tokka aylantirish); 3) chastotani o’zgartirish (bir chastotali o’zgaruvchan tokni boshqa chastotali o’zgaruvchan tokka aylantirish). kamroq tarqalgan bo’lsa ham qator boshqa o’zgartirish ko’rinishlari ham mavjud ─ tok egri chizig’i shaklini, fazalar sonini o’zgartirish va boshqalar. ayrim hollarda bir necha o’zgartirish ko’rinishlari kombinatsiyasidan foydalaniladi. bundan tashqari o’zgartirish jarayoni elektr energiya sifatini yaxshilash uchun, masalan kuchlanishni yoki o’zgaruvchan tok chastotasini stabilizatsiya qilish maqsadida qo’llanilishi mumkin. to’g’rilagichlar …

2 / 6

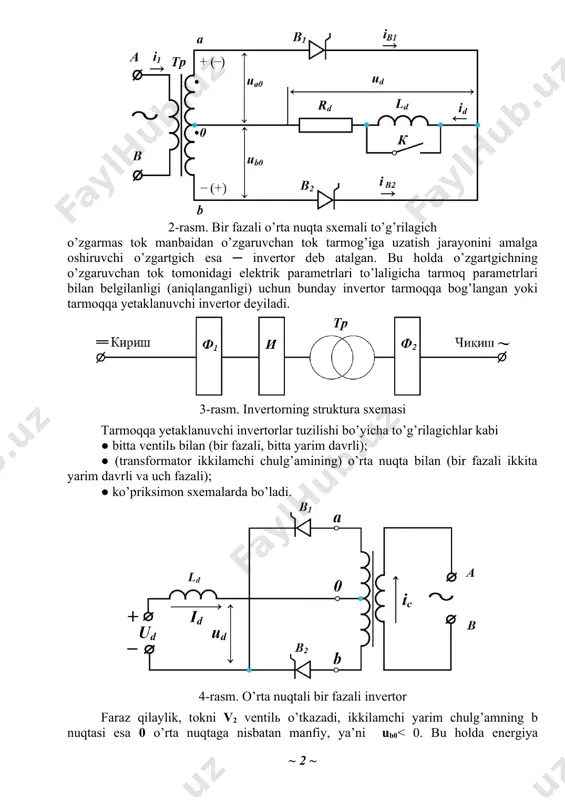

giyasiga aylantirish jarayoni invertorlash deb aytiladi. «invertorlash» termini latincha inversio ─ to’ntarish, qayta o’rnatish so’zidan kelib chiqqan. bu termin ilk marta o’zgartgich texnikasida to’g’rilashga teskari jarayon ─ energiya oqimi teskari tomonga o’zgaradi va o’zgarmas tok manbaidan o’zgaruvchan tok tarmog’iga yo’naladi. bunday rejim to’g’rilagich rejimiga zid ravishda invertorlash rejimi deyiladi, 2-rasm. bir fazali o’rta nuqta sxemali to’g’rilagich o’zgarmas tok manbaidan o’zgaruvchan tok tarmog’iga uzatish jarayonini amalga oshiruvchi o’zgartgich esa ─ invertor deb atalgan. bu holda o’zgartgichning o’zgaruvchan tok tomonidagi elektrik parametrlari to’laligicha tarmoq parametrlari bilan belgilanligi (aniqlanganligi) uchun bunday invertor tarmoqqa bog’langan yoki tarmoqqa yetaklanuvchi invertor deyiladi. 3-rasm. invertorning struktura sxemasi tarmoqqa yetaklanuvchi invertorlar tuzilishi bo’yicha to’g’rilagichlar kabi ● bitta ventil bilan (bir fazali, bitta yarim davrli); ● (transformator ikkilamchi chulg’amining) o’rta nuqta bilan (bir fazali ikkita yarim davrli va uch fazali); ● ko’priksimon sxemalarda bo’ladi. 4-rasm. o’rta nuqtali bir fazali invertor faraz qilaylik, tokni v2 ventil o’tkazadi, ikkilamchi yarim chulg’amning …

3 / 6

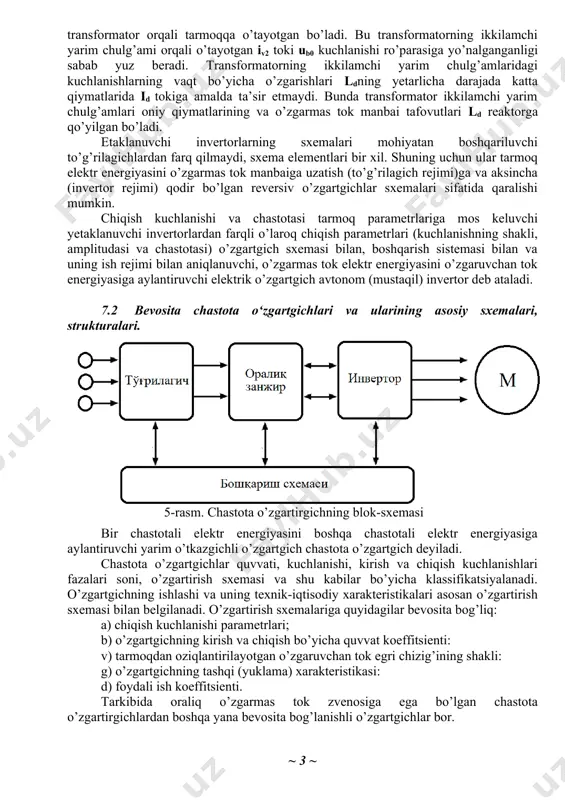

nergiyasini o’zgarmas tok manbaiga uzatish (to’g’rilagich rejimi)ga va aksincha (invertor rejimi) qodir bo’lgan reversiv o’zgartgichlar sxemalari sifatida qaralishi mumkin. chiqish kuchlanishi va chastotasi tarmoq parametrlariga mos keluvchi yetaklanuvchi invertorlardan farqli o’laroq chiqish parametrlari (kuchlanishning shakli, amplitudasi va chastotasi) o’zgartgich sxemasi bilan, boshqarish sistemasi bilan va uning ish rejimi bilan aniqlanuvchi, o’zgarmas tok elektr energiyasini o’zgaruvchan tok energiyasiga aylantiruvchi elektrik o’zgartgich avtonom (mustaqil) invertor deb ataladi. 7.2 bevosita chastota o‘zgartgichlari va ularining asosiy sxemalari, strukturalari. 5-rasm. chastota o’zgartirgichning blok-sxemasi bir chastotali elektr energiyasini boshqa chastotali elektr energiyasiga aylantiruvchi yarim o’tkazgichli o’zgartgich chastota o’zgartgich deyiladi. chastota o’zgartgichlar quvvati, kuchlanishi, kirish va chiqish kuchlanishlari fazalari soni, o’zgartirish sxemasi va shu kabilar bo’yicha klassifikatsiyalanadi. o’zgartgichning ishlashi va uning texnik-iqtisodiy xarakteristikalari asosan o’zgartirish sxemasi bilan belgilanadi. o’zgartirish sxemalariga quyidagilar bevosita bog’liq: a) chiqish kuchlanishi parametrlari; b) o’zgartgichning kirish va chiqish bo’yicha quvvat koeffitsienti: v) tarmoqdan oziqlantirilayotgan o’zgaruvchan tok egri chizig’ining shakli: g) o’zgartgichning tashqi (yuklama) …

4 / 6

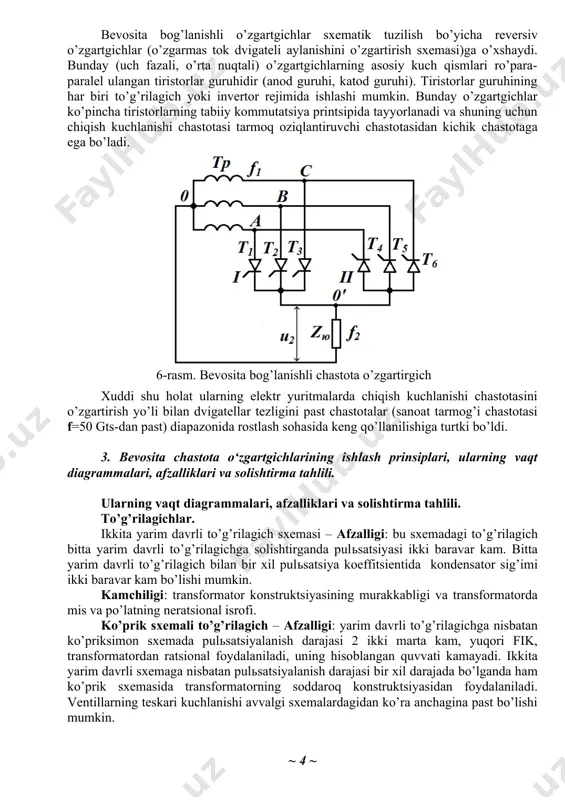

in. bunday o’zgartgichlar ko’pincha tiristorlarning tabiiy kommutatsiya printsipida tayyorlanadi va shuning uchun chiqish kuchlanishi chastotasi tarmoq oziqlantiruvchi chastotasidan kichik chastotaga ega bo’ladi. 6-rasm. bevosita bog’lanishli chastota o’zgartirgich xuddi shu holat ularning elektr yuritmalarda chiqish kuchlanishi chastotasini o’zgartirish yo’li bilan dvigatellar tezligini past chastotalar (sanoat tarmog’i chastotasi f=50 gts-dan past) diapazonida rostlash sohasida keng qo’llanilishiga turtki bo’ldi. 3. bevosita chastota o‘zgartgichlarining ishlash prinsiplari, ularning vaqt diagrammalari, afzalliklari va solishtirma tahlili. ularning vaqt diagrammalari, afzalliklari va solishtirma tahlili. to’g’rilagichlar. ikkita yarim davrli to’g’rilagich sxemasi – afzalligi: bu sxemadagi to’g’rilagich bitta yarim davrli to’g’rilagichga solishtirganda pulsatsiyasi ikki baravar kam. bitta yarim davrli to’g’rilagich bilan bir xil pulsatsiya koeffitsientida kondensator sig’imi ikki baravar kam bo’lishi mumkin. kamchiligi: transformator konstruktsiyasining murakkabligi va transformatorda mis va po’latning neratsional isrofi. ko’prik sxemali to’g’rilagich – afzalligi: yarim davrli to’g’rilagichga nisbatan ko’priksimon sxemada pulsatsiyalanish darajasi 2 ikki marta kam, yuqori fik, transformatordan ratsional foydalaniladi, uning hisoblangan quvvati kamayadi. ikkita …

5 / 6

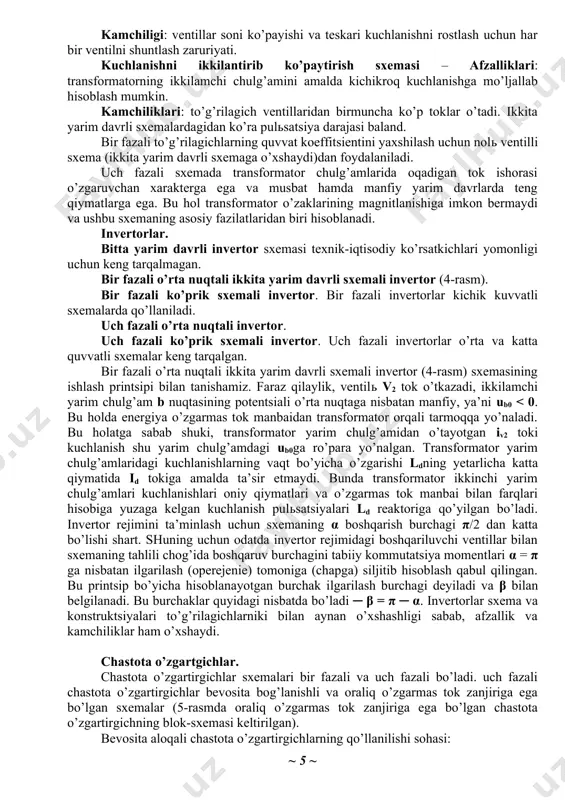

ita yarim davrli sxemalardagidan ko’ra pulsatsiya darajasi baland. bir fazali to’g’rilagichlarning quvvat koeffitsientini yaxshilash uchun nol ventilli sxema (ikkita yarim davrli sxemaga o’xshaydi)dan foydalaniladi. uch fazali sxemada transformator chulg’amlarida oqadigan tok ishorasi o’zgaruvchan xarakterga ega va musbat hamda manfiy yarim davrlarda teng qiymatlarga ega. bu hol transformator o’zaklarining magnitlanishiga imkon bermaydi va ushbu sxemaning asosiy fazilatlaridan biri hisoblanadi. invertorlar. bitta yarim davrli invertor sxemasi texnik-iqtisodiy ko’rsatkichlari yomonligi uchun keng tarqalmagan. bir fazali o’rta nuqtali ikkita yarim davrli sxemali invertor (4-rasm). bir fazali ko’prik sxemali invertor. bir fazali invertorlar kichik kuvvatli sxemalarda qo’llaniladi. uch fazali o’rta nuqtali invertor. uch fazali ko’prik sxemali invertor. uch fazali invertorlar o’rta va katta quvvatli sxemalar keng tarqalgan. bir fazali o’rta nuqtali ikkita yarim davrli sxemali invertor (4-rasm) sxemasining ishlash printsipi bilan tanishamiz. faraz qilaylik, ventil v2 tok o’tkazadi, ikkilamchi yarim chulg’am b nuqtasining potentsiali o’rta nuqtaga nisbatan manfiy, ya’ni ub0 < 0. bu holda energiya …
