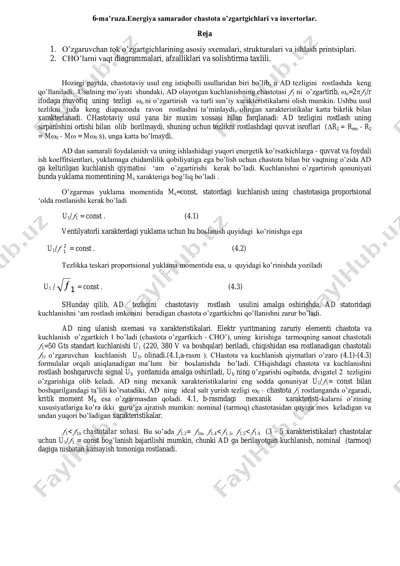

6-ma’ruza.energiya samarador chastota o’zgartgichlari va invertorlar. reja 1. o’zgaruvchan tok o’zgartgichlarining asosiy sxemalari, strukturalari va ishlash printsiplari. 2. cho’larni vaqt diagrammalari, afzalliklari va solishtirma taxlili. hozirgi paytda, chastotaviy usul eng istiqbolli usullaridan biri bo’lib, u ad tezligini rostlashda keng qo’llaniladi. usulning mo’iyati shundaki, ad olayotgan kuchlanishning chastotasi 1 ni o’zgartirib, o=21/r ifodaga muvofiq uning tezligi o ni o’zgartirish va turli sun’iy xarakteristikalarni olish mumkin. ushbu usul tezlikni juda keng diapazonda ravon rostlashni ta’minlaydi, olingan xarakteristikalar katta bikrlik bilan xarakterlanadi. chastotaviy usul yana bir muxim xossasi bilan farqlanadi: ad tezligini rostlash uning sirpanishini ortishi bilan olib borilmaydi, shuning uchun tezlikni rostlashdagi quvvat isroflari (r2 = rem - r2 = m0 - m = m0 s), unga katta bo’lmaydi. ad dan samarali foydalanish va uning ishlashidagi yuqori energetik ko’rsatkichlarga - quvvat va foydali ish koeffitsientlari, yuklamaga chidamlilik qobiliyatiga ega bo’lish uchun chastota bilan bir vaqtning o’zida ad ga keltirilgan kuchlanish qiymatini ‘am …

2 / 4

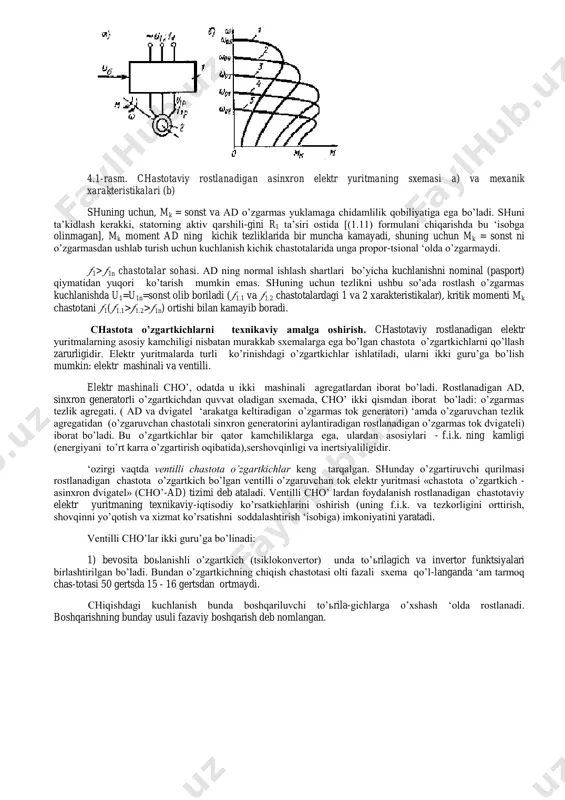

’zgartkich - cho’), uning kirishiga tarmoqning sanoat chastotali 1=50 gts standart kuchlanishi u1 (220, 380 v va boshqalar) beriladi, chiqishidan esa rostlanadigan chastotali 1r o’zgaruvchan kuchlanish u1r olinadi.(4.1,a-rasm ). chastota va kuchlanish qiymatlari o’zaro (4.1)-(4.3) formulalar orqali aniqlanadigan ma’lum bir boьlanishda bo’ladi. chiqishdagi chastota va kuchlanishni rostlash boshqaruvchi signal ub yordamida amalga oshiriladi, ub ning o’zgarishi oqibatda, dvigatel 2 tezligini o’zgarishiga olib keladi. ad ning mexanik xarakteristikalarini eng sodda qonuniyat u1/1= const bilan boshqarilgandagi ta’lili ko’rsatadiki, ad ning ideal salt yurish tezligi 0 – chastota 1 rostlanganda o’zgaradi, kritik moment mk esa o’zgarmasdan qoladi. 4.1, b-rasmdagi mexanik xarakteristi-kalarni o’zining xususiyatlariga ko’ra ikki guru’ga ajratish mumkin: nominal (tarmoq) chastotasidan quyiga mos keladigan va undan yuqori bo’ladigan xarakteristikalar. 1 1n chastotalar sohasi. ad ning normal ishlash shartlari bo’yicha kuchlanishni nominal (pasport) qiymatidan yuqori ko’tarish mumkin emas. shuning uchun tezlikni ushbu so’ada rostlash o’zgarmas kuchlanishda u1=u1n=sonst olib boriladi (1.1 va 1.2 chastotalardagi 1 …

3 / 4

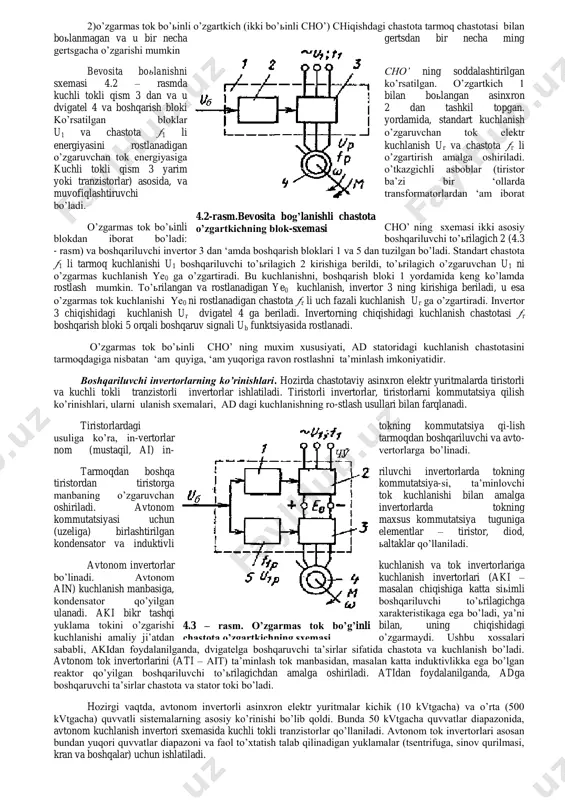

vchan chastotali sinxron generatorini aylantiradigan rostlanadigan o’zgarmas tok dvigateli) iborat bo’ladi. bu o’zgartkichlar bir qator kamchiliklarga ega, ulardan asosiylari - f.i.k. ning kamligi (energiyani to’rt karra o’zgartirish oqibatida),sershovqinligi va inertsiyaliligidir. ‘ozirgi vaqtda ventilli chastota o’zgartkichlar keng tarqalgan. shunday o’zgartiruvchi qurilmasi rostlanadigan chastota o’zgartkich bo’lgan ventilli o’zgaruvchan tok elektr yuritmasi «chastota o’zgartkich - asinxron dvigatel» (cho’-ad) tizimi deb ataladi. ventilli cho’ lardan foydalanish rostlanadigan chastotaviy elektr yuritmaning texnikaviy-iqtisodiy ko’rsatkichlarini oshirish (uning f.i.k. va tezkorligini orttirish, shovqinni yo’qotish va xizmat ko’rsatishni soddalashtirish ‘isobiga) imkoniyatini yaratadi. ventilli cho’lar ikki guru’ga bo’linadi: 1) bevosita boьlanishli o’zgartkich (tsiklokonvertor) unda to’ьrilagich va invertor funktsiyalari birlashtirilgan bo’ladi. bundan o’zgartkichning chiqish chastotasi olti fazali sxema qo’l-langanda ‘am tarmoq chas-totasi 50 gertsda 15 - 16 gertsdan ortmaydi. chiqishdagi kuchlanish bunda boshqariluvchi to’ьrila-gichlarga o’xshash ‘olda rostlanadi. boshqarishning bunday usuli fazaviy boshqarish deb nomlangan. 2)o’zgarmas tok bo’ьinli o’zgartkich (ikki bo’ьinli cho’) chiqishdagi chastota tarmoq chastotasi bilan boьlanmagan va u bir necha …

4 / 4

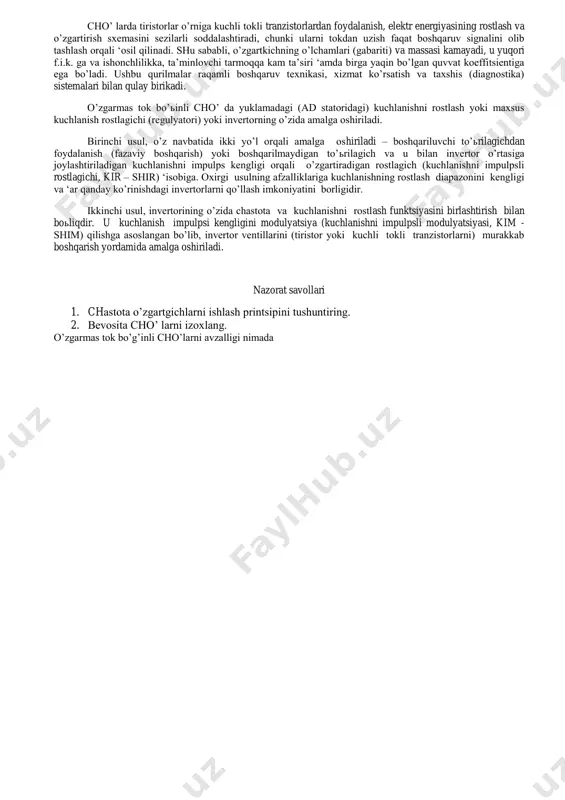

dan ‘am iborat bo’ladi. o’zgarmas tok bo’ьinli cho’ ning sxemasi ikki asosiy blokdan iborat bo’ladi: boshqariluvchi to’ьrilagich 2 (4.3 - rasm) va boshqariluvchi invertor 3 dan ‘amda boshqarish bloklari 1 va 5 dan tuzilgan bo’ladi. standart chastota 1 li tarmoq kuchlanishi u1 boshqariluvchi to’ьrilagich 2 kirishiga berildi, to’ьrilagich o’zgaruvchan u1 ni o’zgarmas kuchlanish ye0 ga o’zgartiradi. bu kuchlanishni, boshqarish bloki 1 yordamida keng ko’lamda rostlash mumkin. to’ьrilangan va rostlanadigan ye0 kuchlanish, invertor 3 ning kirishiga beriladi, u esa o’zgarmas tok kuchlanishi ye0 ni rostlanadigan chastota r li uch fazali kuchlanish ur ga o’zgartiradi. invertor 3 chiqishidagi kuchlanish ur dvigatel 4 ga beriladi. invertorning chiqishidagi kuchlanish chastotasi r boshqarish bloki 5 orqali boshqaruv signali ub funktsiyasida rostlanadi. o’zgarmas tok bo’ьinli cho’ ning muxim xususiyati, ad statoridagi kuchlanish chastotasini tarmoqdagiga nisbatan ‘am quyiga, ‘am yuqoriga ravon rostlashni ta’minlash imkoniyatidir. boshqariluvchi invertorlarning ko’rinishlari. hozirda chastotaviy asinxron elektr yuritmalarda tiristorli va kuchli tokli tranzistorli …
