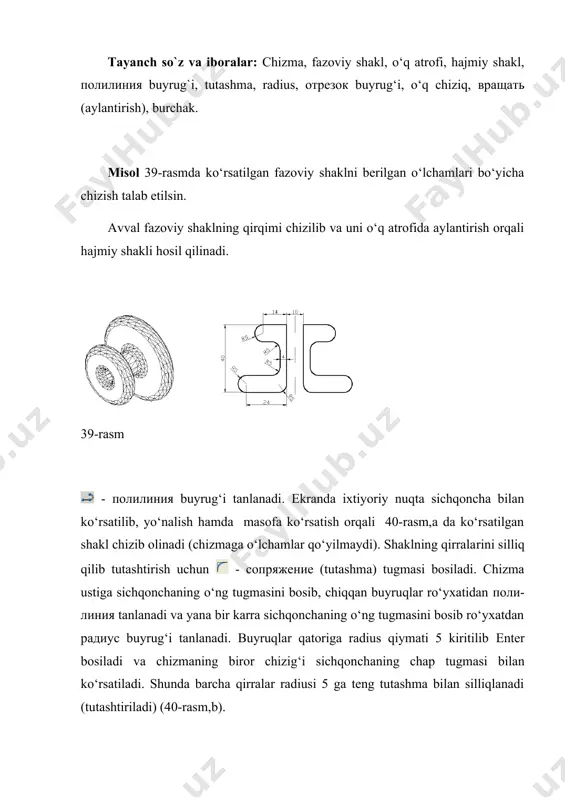

1404120440_50666.doc aylanma jismlar hosil qilish reja: 1. aylanma jismlar hosil qilish tayanch so`z va iboralar: chizma, fazoviy shakl, o‘q atrofi, hajmiy shakl, полилиния buyrug`i, tutashma, radius, отрезок buyrug‘i, o‘q chiziq, вращать (aylantirish), burchak. misol 39-rasmda ko‘rsatilgan fazoviy shaklni berilgan o‘lchamlari bo‘yicha chizish talab etilsin. avval fazoviy shaklning qirqimi chizilib va uni o‘q atrofida aylantirish orqali hajmiy shakli hosil qilinadi. 39-rasm - полилиния buyrug‘i tanlanadi. ekranda ixtiyoriy nuqta sichqoncha bilan ko‘rsatilib, yo‘nalish hamda masofa ko‘rsatish orqali 40-rasm,a da ko‘rsatilgan shakl chizib olinadi (chizmaga o‘lchamlar qo‘yilmaydi). shaklning qirralarini silliq qilib tutashtirish uchun - сопряжение (tutashma) tugmasi bosiladi. chizma ustiga sichqonchaning o‘ng tugmasini bosib, chiqqan buyruqlar ro‘yxatidan полилиния tanlanadi va yana bir karra sichqonchaning o‘ng tugmasini bosib ro‘yxatdan радиус buyrug‘i tanlanadi. buyruqlar qatoriga radius qiymati 5 kiritilib enter bosiladi va chizmaning biror chizig‘i sichqonchaning chap tugmasi bilan ko‘rsatiladi. shunda barcha qirralar radiusi 5 ga teng tutashma bilan silliqlanadi (tutashtiriladi) (40-rasm,b). - отрезок buyrug‘i …

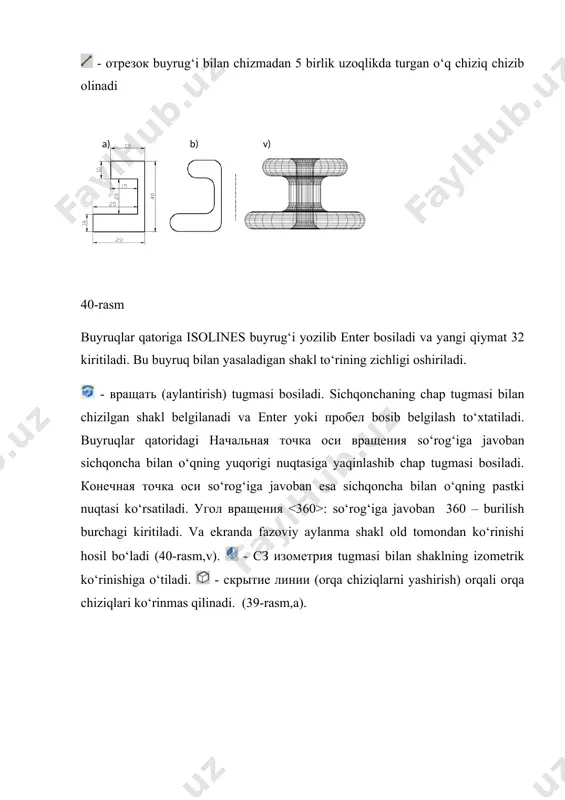

sil bo‘ladi (40-rasm,v). - сз изометрия tugmasi bilan shaklning izometrik ko‘rinishiga o‘tiladi. - скрытие линии (orqa chiziqlarni yashirish) orqali orqa chiziqlari ko‘rinmas qilinadi. (39-rasm,a). 41-rasm adabiyotlar: 1. m.aripov, a.haydarov : informatika asoslari. 2. a.sattorov : informatika va axborot texnologiyalari. 3. t.x.xolmatov, n.i.tayloqov, u.a.nazarov: informatika va hisoblash texnikasi 4. qulnazarov b.b. ibragimov x.m. chizmachilik va kompyuter grafikasi asoslari (o‘quv qo‘llanma). samarqand, 2006 y. - 256 bet. 5. ibragimov x.m. kompyuter grafikasi asoslari (ma’ruzalar matni). samarqand, 2008 y. -105 bet. v) b) а)
