1 / 27

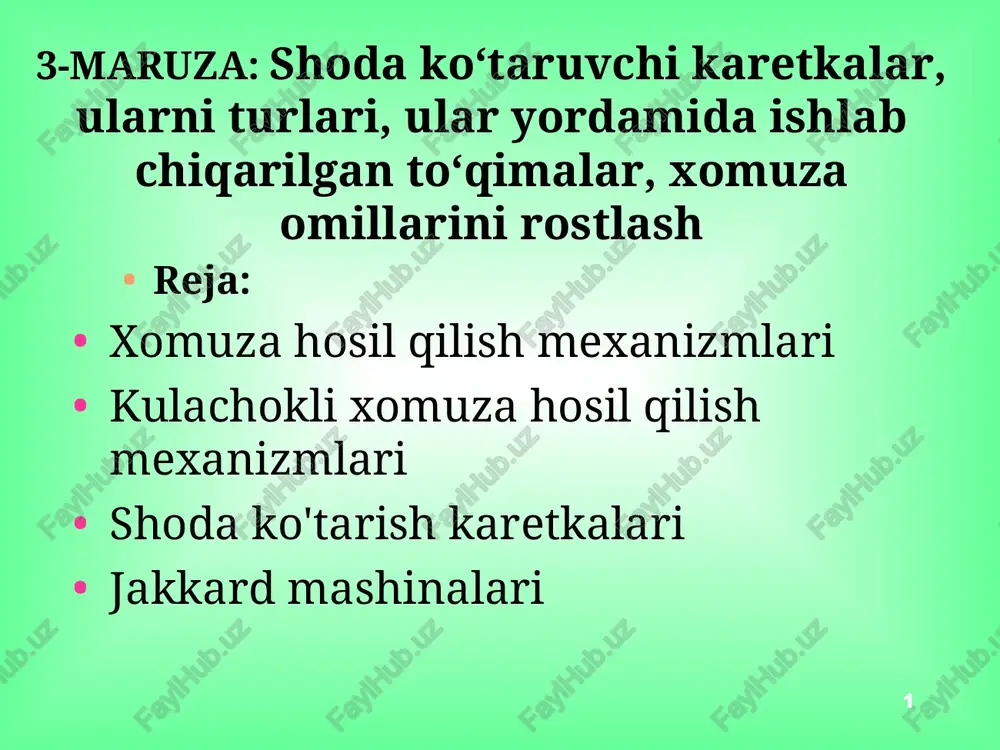

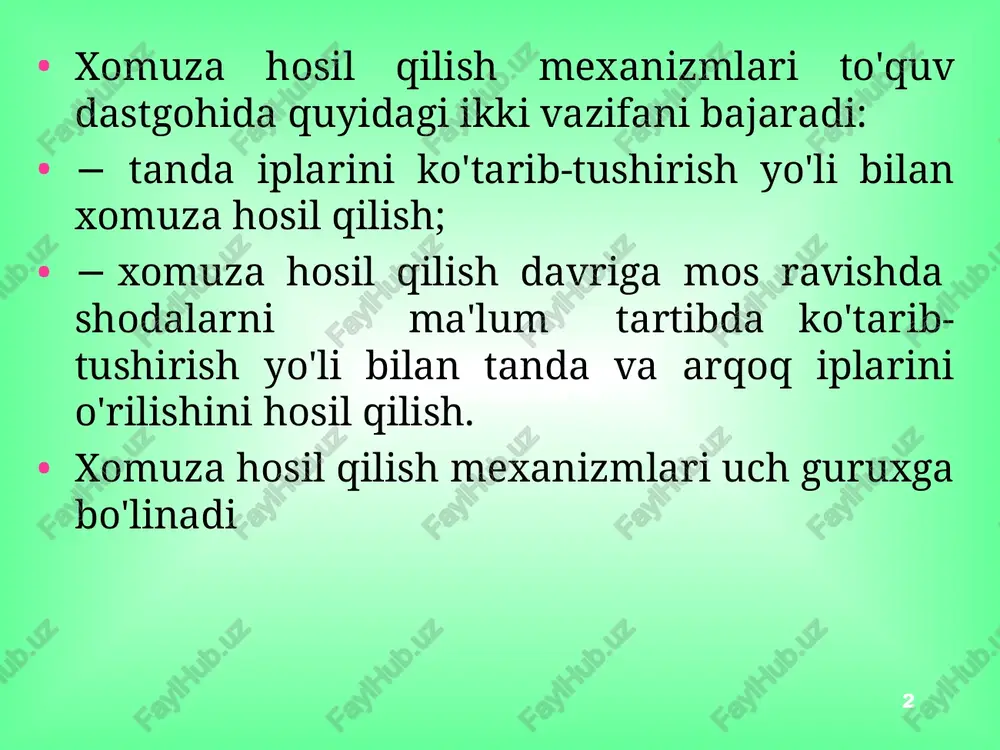

slayd 1 ta'lim ma+sadlari * 3-maruza: shoda ko‘taruvchi karetkalar, ularni turlari, ular yordamida ishlab chiqarilgan to‘qimalar, xomuza omillarini rostlash reja: xomuza hosil qilish mexanizmlari kulachokli xomuza hosil qilish mexanizmlari shoda ko'tarish karetkalari jakkard mashinalari ta'lim ma+sadlari * xomuza hosil qilish mexanizmlari to'quv dastgohida quyidagi ikki vazifani bajaradi: − tanda iplarini ko'tarib-tushirish yo'li bilan xomuza hosil qilish; − xomuza hosil qilish davriga mos ravishda shodalarni ma'lum tartibda ko'tarib-tushirish yo'li bilan tanda va arqoq iplarini o'rilishini hosil qilish. xomuza hosil qilish mexanizmlari uch guruxga bo'linadi ta'lim ma+sadlari * 1. kulachokli xomuza hosil qilish mexanizmlari. o'rilish rapportlari kichik rarq=8-12, rtanda=8-12 (shodalar soni nsh<12) bo'lgan to'qimalar ishlab chiqarishda ishlatiladi. 2. shoda ko'tarish karetkalari. o'rilish rapporti rarq=6400 tagacha, rtanda=12-28 tagacha (shodalar soni nsh<28) (ba'zilarida 33-48 tagacha) bo'lgan to'qimalar ishlab chiqarish uchun qo'llaniladi. 3. jakkard mashinalari. yirik naqshli o'rilish rapporti cheksiz (rarq=5000 taga- cha va undan yuqori), rtanda=100-2000 tagacha va undan yuqori bo'lgan (3200, 6144 va …

2 / 27

iga kulachoklari ichki joylashgan, yumshoq uzatmali, shodalar harakati bir-biriga bog'liq bo'lgan negativ xomuza hosil qilish mexanizmi o'rnatiladi ta'lim ma+sadlari * pozitiv kulachokli xomuza hosil qilish mexanizmi pozitiv kulachokli xomuza hosil qilish mexanizmlarida shodalarni ko'tarib- tushirish uchun alohida moslamalar ishlatilmaydi. pozitiv kulachokli xomuza hosil qilish mexanizmlarida shodalarni ko'tarib-tushirish uchun ikki xil sistema mavjud: 1. o'yiqcha (pazli, ariqchali, kanalli) kulachokli. 2. qo'sh (kulachok-aksilkulachok) kulachokli. o'yiqcha kulachokli pozitiv xomuza hosil qilish mexanizm kulachoklarida maxsus yo'llar (ariqchalar) qilingan bo'lib, ularda shoda richaglarining barmoqchalari harakatlanadi (2.11-rasm). ariqchalar shodalarni harakatini belgilaydi. ta'lim ma+sadlari * ta'lim ma+sadlari * ta'lim ma+sadlari * ta'lim ma+sadlari * bu turdagi xomuza hosil qilish mexanizmlari sulzer, somet thema super excel, picanol, rifa va boshqa yuqori tezlikli to'quv dastgohlariga o'rnatilmoqda. to'qima o'rilishi o'zgarsa, kulachoklar va aksilkulachoklarni ham o'zgartirish kerak. buning uchun to'quv dastgohlari har xil kulachoklar to'plami bilan jihozlangan bo'lishi mumkin. kulachokli juftlar (kulachok va aksilkulachok) qanday rapportga mo'ljallanganligi hamda qaysi tartibda shodalarni …

3 / 27

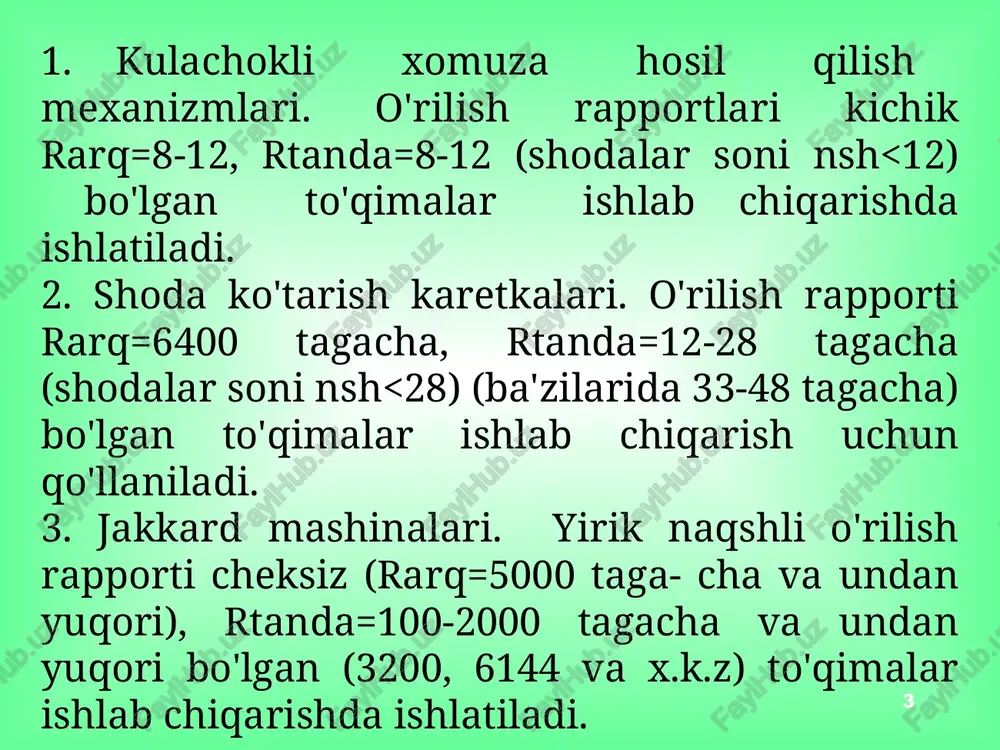

a x.k.z. -oddiy o'rilishlar) -o'rilish turini o'zgartirish murakkabligi va ko'p vaqt talab etilishi (kulachoklarni o'zgartirish, almashtirish, boshqasini o'rnatish kabi amallar uchun). ta'lim ma+sadlari * shoda ko'tarish karetkalari (shkk) yo'l-yo'l, kataksimon, geometrik o'rilishli to'qimalar ishlab chiqarishda foydalaniladi. ularni kulachokli xomuza hosil qilish mexanizmlariga nisbatan afzalligi, xizmat ko'rasatishni qulayligi, o'rilish turini oson almashtirish imkoniyatiga egaligi va arqoq bo'yicha o'rilish rapporti katta bo'lgan to'qimalarni ishlab chiqarish imkoniyatini kengligidir. shoda ko'tarish karetkalarini bir necha turlari mavjud. 1. pozitiv va negativ shoda ko'tarish karetkalari 2.mexanik va elektronli shoda ko'tarish karetkalari. ta'lim ma+sadlari * ta'lim ma+sadlari bir ko'tarimli, yopiq xomuza hosil qiluvchi shoda ko'tarish karetkalari eni enli va tezligi yuqori bo'lmagan to'quv dastgohlarida qo'llaniladi. tezligi yuqori bo'lgan to'quv dastgohlarini paydo bo'lishi ikki ko'tarimli karetkalarni yaratishni taqazo etdi. bir ko'tarimli karetkalar dastgoh bosh valining aylanishlari soni 170-175 min-1 bo'lgan to'quv dastgohlarida qo'llanilsa, ikki ko'tarimli karetkalar esa tezligi 240 min-1 gacha bo'lgan to'quv dastgohlarida foydalanish imkoniyatini beradi. * …

4 / 27

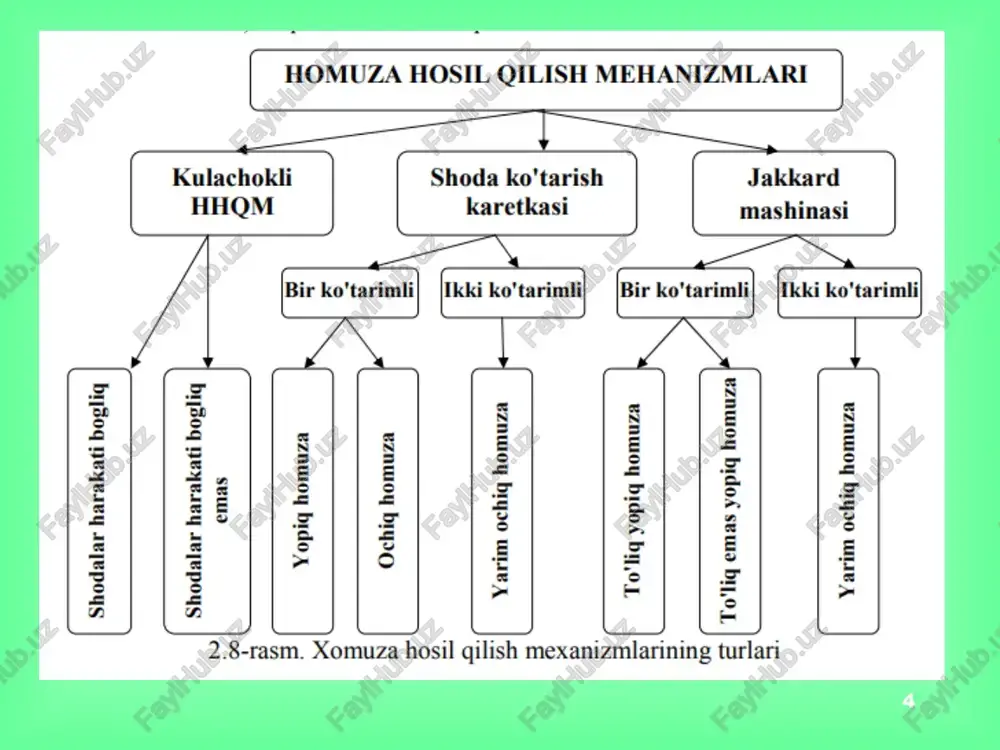

si shoda ko'tarish karetkasi kulachokli hhqm [bie ko'tarimii [xx ko'tarimli [bie ko'tarimii [xx ko'tarimli shodalar harakati bogliq emas yopiq homuza ochig homuza yarim ochiq homuza to'liq yopiq homuza shodalar harakati bogliq to'liq emas yopiq homuza yarim ochiq homuza 2.8-rasm. xomuza hosil qilish mexanizmlarining turlari gula ko'zchsi kulachok a) b) 2.9-rasm. pozitiv va negativ harakat uzatish kulachoklari if i] abty a x a 2.10-rasm. negativ kulachokli xomuza hosil qilish mexanizmi 2.11-rasm. pozitiv kulachokli xomuza hosil gilish mexanizmi = via o. 2.12-rasm. kulachok va aksilkulachoklar hamda richaglarni bog'lanishi 2.14-rasm. zamonaviy pozitiv kulachokli xomuza hosil qilish mexanizmlari fimtextile me 260i) kulachoklar quis ty q@ kolachoklar quisini dastgohga o'matish * { 2.15-rasm. kulachoklar kutisini to'quv dastgohiga o'rnatish xomuza hosil qilish mexanizmlarning texnik tasnifi 2.1-jadval gaytarilish shedalar xxqm turlari waunligi, | spod@lar | ratios, argoq ipi,r, | °°" mm fuslinelboris bovitly kulachokdi rxqm stagacha ie 18 noget’y kulachokl! xxqm slotia eottartels rawethasts bovitly woxantk skk …

5 / 27
