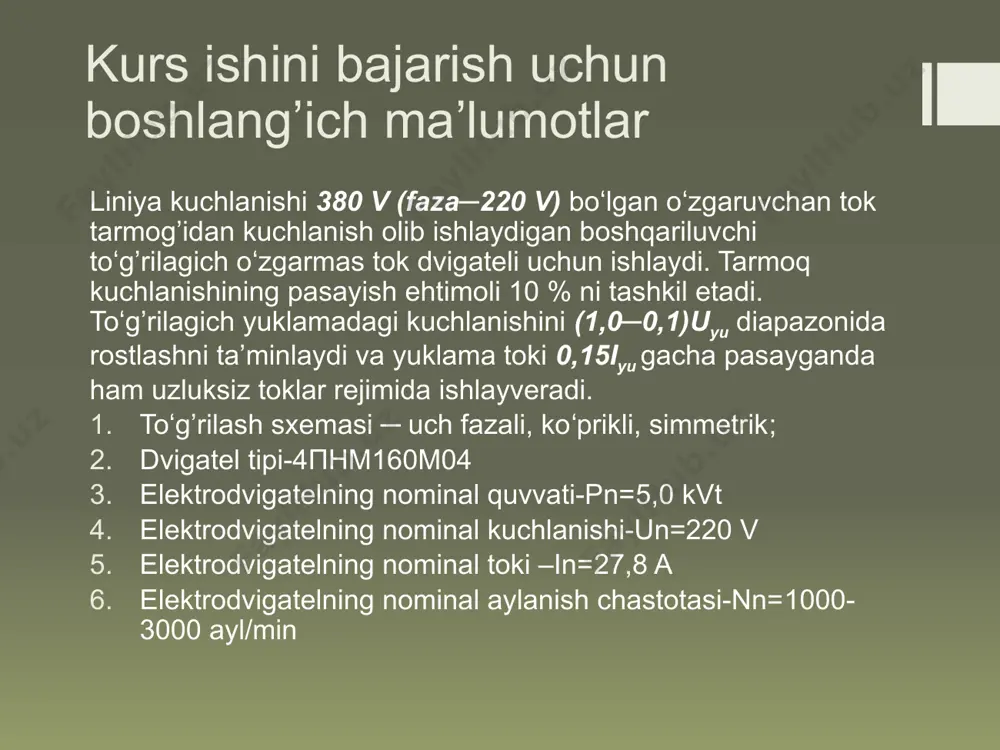

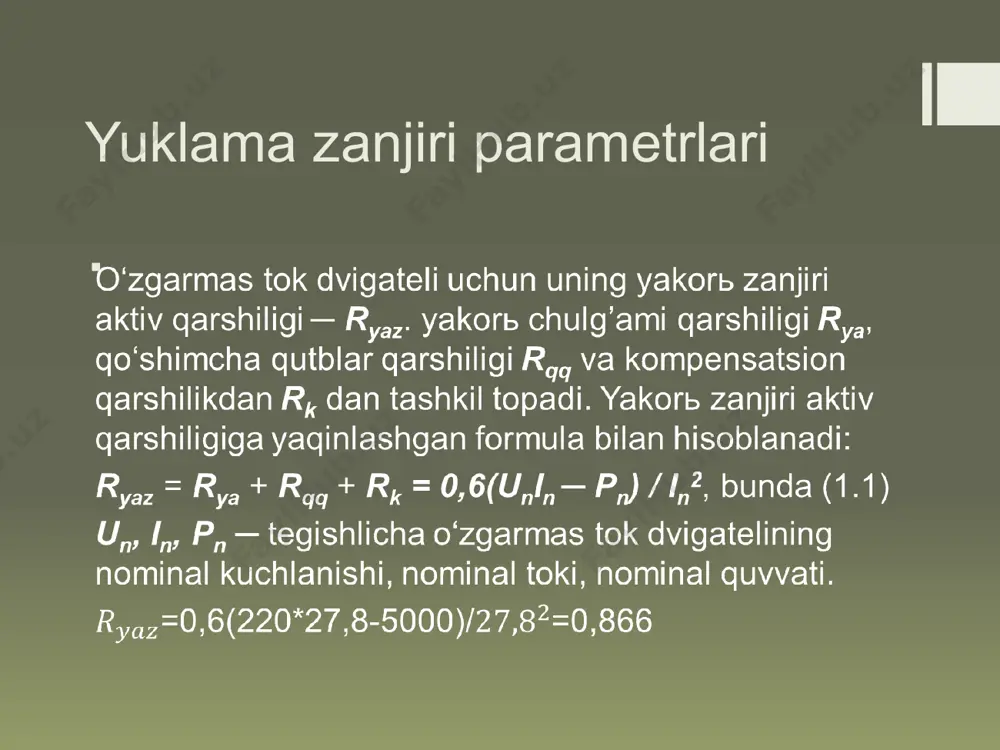

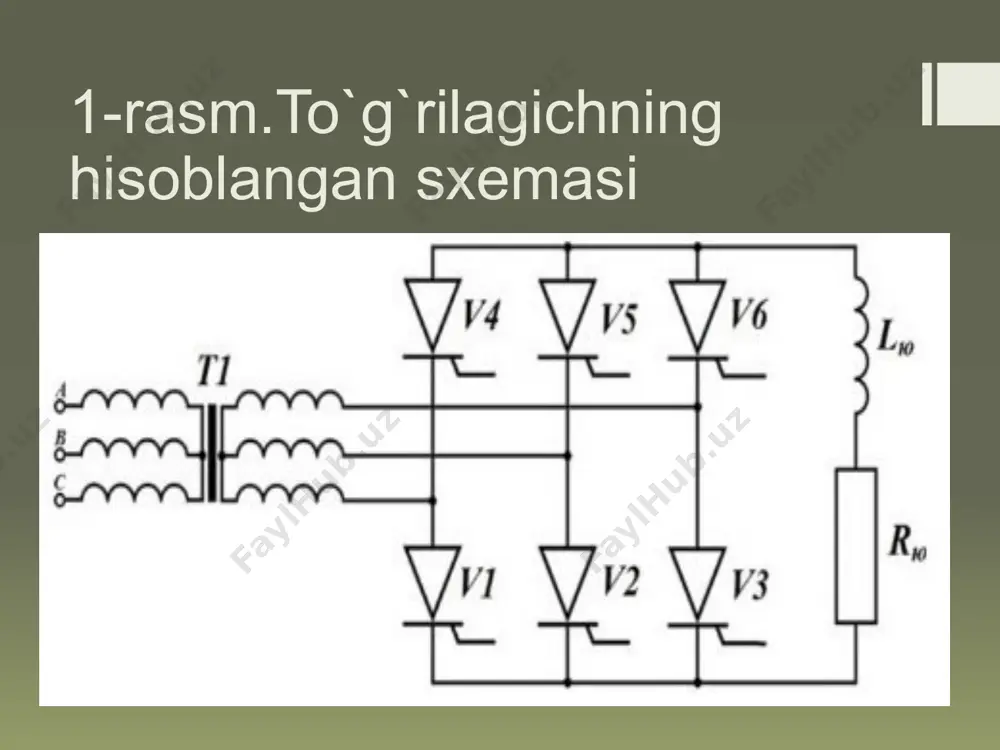

andijon mashinasozlik instituti elektro texnika fakulteti eee yo`nalishi k-91-21 guruh talabasi olimov ulugbekning elektr mexanik tizimlarni apparatlari,elementlari va o`zgartgich texnikasin fanidan kurs ishi andijon mashinasozlik instituti elektro texnika fakulteti eee yo`nalishi k-91-21 guruh talabasi olimov ulug‘bekning elektr mexanik tizimlarni apparatlari,elementlari va o`zgartgich texnikasi fanidan kurs ishi kurs ishini bajarish uchun boshlang’ich ma’lumotlar liniya kuchlanishi 380 v (faza─220 v) boʻlgan oʻzgaruvchan tok tarmog’idan kuchlanish olib ishlaydigan boshqariluvchi toʻg’rilagich oʻzgarmas tok dvigateli uchun ishlaydi. tarmoq kuchlanishining pasayish ehtimoli 10 % ni tashkil etadi. toʻg’rilagich yuklamadagi kuchlanishini (1,0─0,1)uyu diapazonida rostlashni ta’minlaydi va yuklama toki 0,15iyu gacha pasayganda ham uzluksiz toklar rejimida ishlayveradi. toʻg’rilash sxemasi ─ uch fazali, koʻprikli, simmetrik; dvigatel tipi-4pnm160m04 elektrodvigatelning nominal quvvati-pn=5,0 kvt elektrodvigatelning nominal kuchlanishi-un=220 v elektrodvigatelning nominal toki –in=27,8 a elektrodvigatelning nominal aylanish chastotasi-nn=1000-3000 ayl/min 1-rasm.to`g`rilagichning hisoblangan sxemasi yuklama zanjiri parametrlari oʻzgarmas tok dvigateli uchun uning yakor zanjiri aktiv qarshiligi ─ ryaz. yakor chulg’ami qarshiligi rya, qoʻshimcha qutblar qarshiligi …

2 / 14

3,789 (a) transformatorning gabarit quvvati quyidagi ifoda bilan aniqlanadi. st = ks kvu2 id 10 ─ 3, bunda (2.4) ks=1,045 ─ uch fazali koʻprikli simmetrik sxema uchun transformatorning namunali quvvati. st=1,045∙2,34∙108,1∙27,8∙10─3=7,348 kva moslashtiruvchi transformatorni tanlash va tekshirish quyidagi shartlarga mos keladigan uch fazali transformatorni tanlaymiz: 1) sht ≥ st, st = 7,348 (kva); 2) u1yu = usl, usl = 380 (v); 3) u2h ≥√3u2f, √3u2f=√3108,1=187,234 (v); 4) i2h ≥ i2f, bunda sht ─ transformatorning nominal quvvati; u1yu ─ birlamchi chulg’am kuchlanishi; usl ─ liniya kuchlanishi; u2yu ─ ikkilamchi chulg’am kuchlanishi; u2f─ faza kuchlanishi; i2h ─ ikkilamchi chulg’am toki; tmg-10 tipidagi transformatorni tanlaymiz, uning texnik malumotlari: sht=10 kva, u1yu=380 v, u2h=230 v, δrxx=56vt – salt yurish isroflari, δrqt=260 vt – qisqa tutashuv isroflari, uqt=4,89% ─ qisqa tutashuv kuchlanishi, isyu=5% ─ salt yurish toki. transformatorning ikkilamchi chulg’amidagi nominal tok quyidagi formula bilan hisoblanadi: i2n=e·snt·10^3/m2·u2n,(2.5)bunda m2=3─ikkilamchi chulg’am fazalari soni, ksx=√3 uch fazali sxemalar …

3 / 14

a tabiiy sovutilishida k0=2…4), kiw=0.5…0,8 ─ ishchi tok boʻyicha zahira koeffitsienti, k0=3, kiw=0,6 miqdorlarida qabul qilamiz. o2==0,258 rt==0,137 eo==1,65 iv tokining oʻrtacha qiymati va ishchi kuchlanish uobr.m amplitudasi faza ventili uchun quyidagicha aniqlanadi: 9 endi tiristorning ishchi kuchlanish boʻyicha ventil sinfini tanlaymiz. u quyidagi formula orqali aniqlanadi: uobr m/kuw =323,158/0,6=538,590v kuw – ishchi kuchlanish boʻyicha zahira koeffitsienti, kuw =0,5…0,8, kuw =0,6-ni tanlaymiz. berilgan tok va kuchlanishlar orqali tiristorning t132-40 tipini tanlaymiz uning nominal toki 40a…63a gacha sovutgichi esa 0231 tipini belgilaymiz. tiristor va sovutgichning birgalikdagi parametrlari quyidagilardan iborat. ─ kuchlanish boʻsag’asi (porog) u0=1,0 v ─ oʻtishning maksimal harorati tp.max=125 0 s ─ differentsial qarshilik rd=0,006.10-3 om ─ oʻtish-muhitning bir me’yorga tushgan issiqlik qarshiligi rt.p.s=0,620s/vt ─ takrorlanmaydigan zarbali toʻg’ri tok iud = 750 a ─ tok oʻsishining kritik tezligi ikrit=160.106 a/s ─ takrorlanuvchi impulsli teskari tok iobr.p=0,006 a ─ takrorlanuvchi impulsli teskari kuchlanish uobr.p=600 v. tanlagan toʻg’rilagich himoyasi uchun apparatlari va …

4 / 14

boʻyicha tekshiramiz: uaao1=380 b ≥uc=380 b ─ shart bajariladi, =37,429─ shart bajariladi =36ea=7,495ea─ shart bajariladi. oʻzgarmas tok zanjiri uchun quyidagi texnik koʻrsatkichlarga ega boʻlgan a3718b tipidagi elektromagnit ajratgichli avtomatik oʻchirgichni tanlaymiz.u quyidagi parametrlarga ega: ─ nominal kuchlanishi =380 v ─ oʻchirgichning nominal toki =80 a ─ ajratgichning nominal toki =80 a ─ qisqa tutashuvda kutilayotgan ruxsat berilgan chegara toki =40ea a3711b-ni shartlar boʻyicha tekshiramiz: uaao1=380 b ≥uc=220 b ─ shart bajariladi, =27,8a─ shart bajariladi =36ea=7,9ea─ shart bajariladi. nihoyat a1 sifatida oʻzgaruvchan tok a3718b avtomatik oʻchirgichini, a2 sifatida oʻzgarmas tok a3718b avtomatik oʻchirgichini tanlab tanlovni yakunlaymiz. xulosa biz shu kurs ishi davomida bizga berilgan 4pnm160m04 tipli dvigatel uchun moslashuvchan transformator tmg-10 taransformatori o’zgartgich ventil bo’lgan tiristor t132-40 tipli ularning himoyasi uchun avtomatlar o’zgaruvchan tok zanjiri uchun a3718b va o’zgarmas tok zanjiri uchun a3718b larni tanladik kurs ishi davomida berilgan vazifalar to’la qonli qanoatlantirildi.tanlangan qurilmalar berilgan shartlar bo’yicha bajarildi, 1. imomnazarov a.t. …

5 / 14
