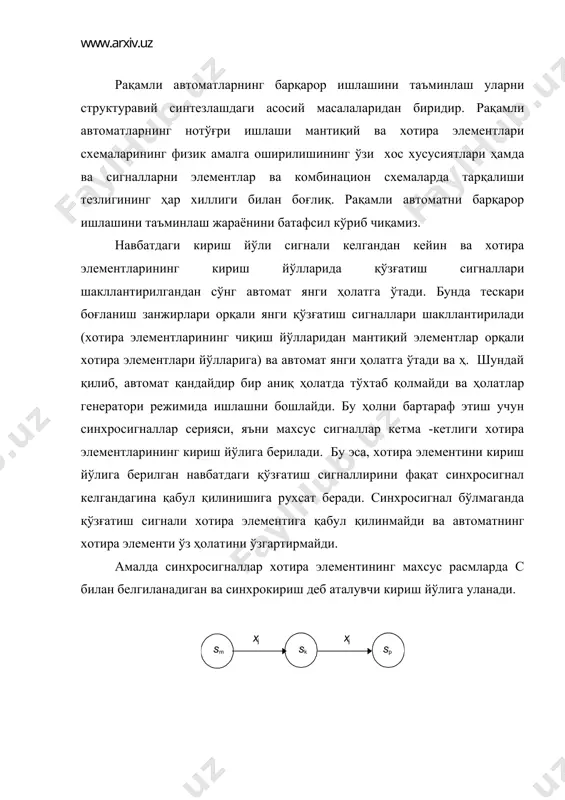

инмайди ва автоматнинг хотира элементи ўз ҳолатини ўзгартирмайди. амалда синхросигналлар хотира элементининг махсус расмларда с билан белгиланадиган ва синхрокириш деб аталувчи кириш йўлига уланади. 13.1-расм. автомат графининг бир қисми. агар баъзи хусусиятлар ҳисобга олинмаса, синхросигналларни қўллаш ҳар доим ҳам автоматнинг барқарор ишлашини таъминлай олмайди. фараз қилайлик, автомат 4.24-расмда тасвирланган ўтишни амалга ошириши керак бўлсин. бунда қуйидаги вазиятлар бўлиши мумкин: а) xi кириш йўли сигнали таъсирида автоматнинг комбинацион схемасида ва хотира элементларида ўткинчи жараён тугамасдан аввал автомат хотира элементларининг кириш йўлларига навбатдаги синхросигнал берилса автомат хотирасининг битта ёки бир нечта элементларининг кириш йўлида қўзғатиш сигналларнинг нотўғри шаклланиши содир бўлиши мумкин, яъни автомат хi кириш йўли сигнали таъсирида sm �олатдан sk �олатга ўтиш ўрнига шу кириш йўли сигнали xi таъсирида қандайдир ёлғон si амалга �олатига ўтиши мумкин; б) агар xi кириш йўли сигналининг давомийлиги автоматнинг sm ҳолатдан sk ҳолатга ўтишдаги вақт давомийлигидан катта бўлса, автомат (навбатдаги синхросигнал берилиши билан) кириш йўли сигнали …

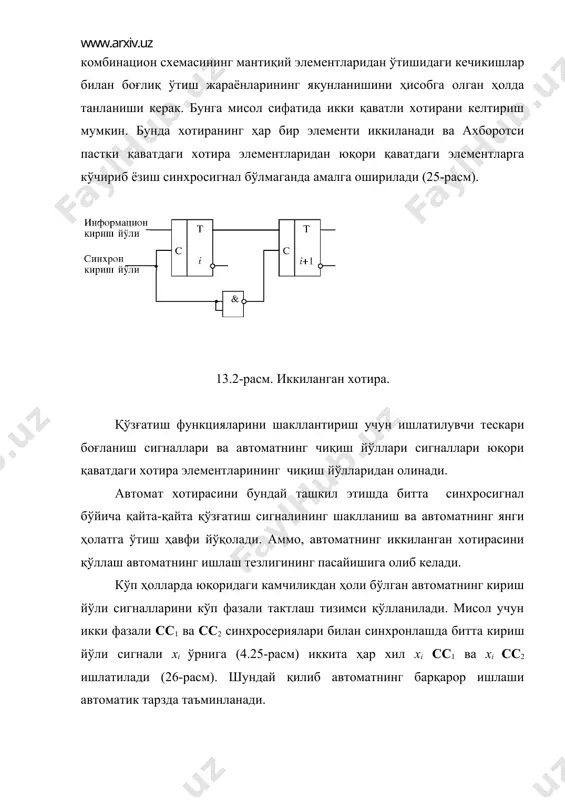

схемасининг мантиқий элементларидан ўтишидаги кечикишлар билан боғлиқ ўтиш жараёнларининг якунланишини ҳисобга олган ҳолда танланиши керак. бунга мисол сифатида икки қаватли хотирани келтириш мумкин. бунда хотиранинг ҳар бир элементи иккиланади ва ахборотси пастки қаватдаги хотира элементларидан юқори қаватдаги элементларга кўчириб ёзиш синхросигнал бўлмаганда амалга оширилади (25-расм). 13.2-расм. иккиланган хотира. қўзғатиш функцияларини шакллантириш учун ишлатилувчи тескари боғланиш сигналлари ва автоматнинг чиқиш йўллари сигналлари юқори қаватдаги хотира элементларининг чиқиш йўлларидан олинади. автомат хотирасини бундай ташкил этишда битта синхросигнал бўйича қайта-қайта қўзғатиш сигналининг шаклланиш ва автоматнинг янги ҳолатга ўтиш ҳавфи йўқолади. аммо, автоматнинг иккиланган хотирасини қўллаш автоматнинг ишлаш тезлигининг пасайишига олиб келади. кўп ҳолларда юқоридаги камчиликдан ҳоли бўлган автоматнинг кириш йўли сигналларини кўп фазали тактлаш тизимси қўлланилади. мисол учун икки фазали сс1 ва сс2 синхросериялари билан синхронлашда битта кириш йўли сигнали xi ўрнига (4.25-расм) иккита ҳар хил xi cc1 ва xi cc2 ишлатилади (26-расм). шундай қилиб автоматнинг барқарор ишлаши автоматик тарзда таъминланади. 13.3-расм. кўп …

сигналига эга бўлган учни киритиш билан ўзгартириш масаласи графлар назариясини методлари ёрдамида ечилади, хусусан, графнинг цикломатик сонлари тушунчаларини ва графнинг фундаментал циклларини матрицасини қуриш методларини қўллаш билан ечилади. хотирали рақамли автоматнинг барқарор ишлашини таъминлаш юқорида баён этилган усуллардан ташқари яна махсус чоралар, хусусан автомат схемасидаги пойгалар (гонок) эффект ҳодисасини йўқотишга қаратилган чоралар орқали қисман бажарилиши мумкин. бу ҳодиса хотира элементларининг ишга тушиши вақтининг ҳар хиллиги билан боғлиқ. бундан ташқари, ҳар хил узунликдаги мантиқий элементлар занжиридан хотира элементларининг кириш йўлларига келаётган қўзғатиш сигналларининг кечикиш вақтлари ҳам ҳар хилдир. агарда автоматни бир ҳолатдан бошқа ҳолатга ўтишида бир вақтнинг ўзида бир нечта хотира элементларининг ҳолатлари ўзгарса, улар ўртасида автоматнинг нотўғри ишлашига олиб келувчи пойга (мусобақа) бошланади. ҳақиқатан, автоматнинг si �олатдан бирор sj �олатга œтишида жуда ҳам кичик муддатга бўлса ҳам si ва sj дан фарқли бўлган автоматнинг оралиқ ҳолати вужудга келиши мумкин. масалан, si (0110) �олатдан sj (1010) �олатга œтишда ўз ҳолатларини фақат …

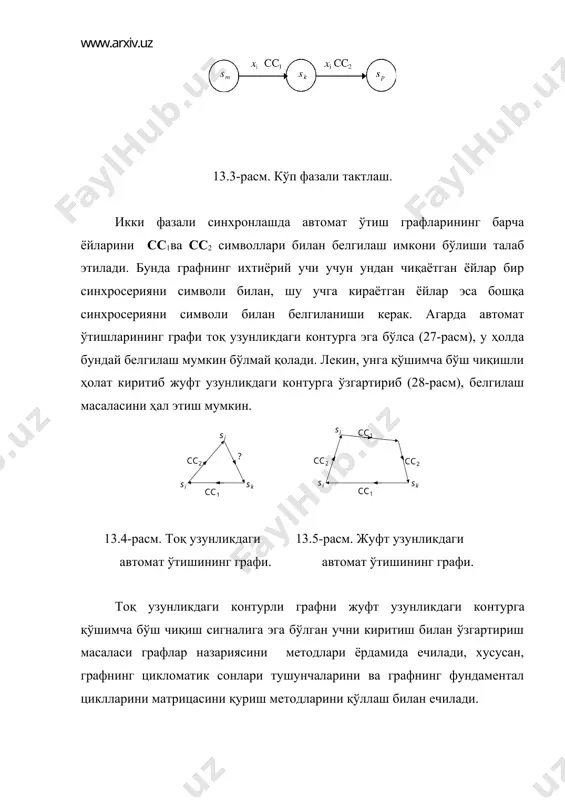

тишлари графида тоқ узунликдаги контурлар бўлмаслиги керак. ҳолатлари қўшни кодлаш усули орқали кодланган автоматларнинг ўтишлар графларига мисоллар 29-расмда келтирилган. тоқ сондаги узунликка эга бўлган контурларни йўқотиш учун юқорида баён этилган фундаментал циклларни матрицасини қуриш усулидан фойдаланиш мумкин. 13.6-расм. қўшни кодлаш усули орқали кодланган автоматларнинг ўтишлар графлари. рақамли автоматларнинг назорати ва ташҳиси рақамли автоматларнинг назорати унинг тўғри ишлашини текшириш масаласини ечиш билан боғлиқ ва махсус назорат воситалари ёрдамида амалга оширилади. ҳозирги вақтда мавжуд бўлган рақамли автоматларнинг назорати методлари ва воситаларини икки гуруҳга ажратиш мумкин: тест назорати (тн) ва функционал назорат (фн). тн махсус техник ташҳислаш тизимлари ёрдамида амалга оширилади. бу назорат схемадаги мавжуд носозликни аниқлаш имконини берувчи иккили кодлар мажмуаларидан иборат бўлган махсус ташкил этилган таъсирларни назорат қилинаётган объектга беришга асосланган. тн назорат қилинаётган объекти иш жараёнида ҳам қўллаш мумкин, лекин бу вақтда тест таъсирлари текширилаётган объектнинг иш жараёнига ҳалақит бермаслиги керак. тн нинг асосий вазифаси – талаб қилинган назоратни тўлиқ …
