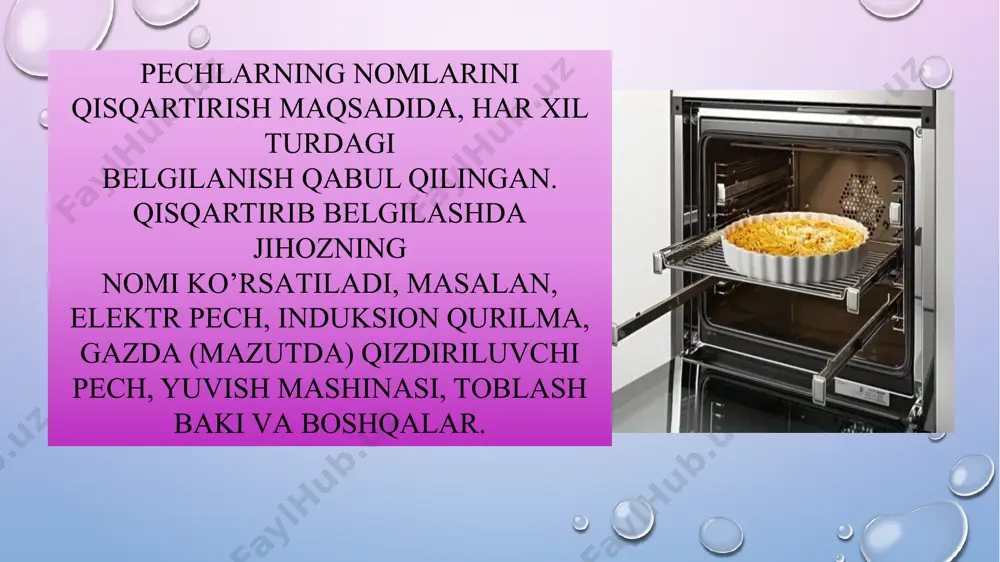

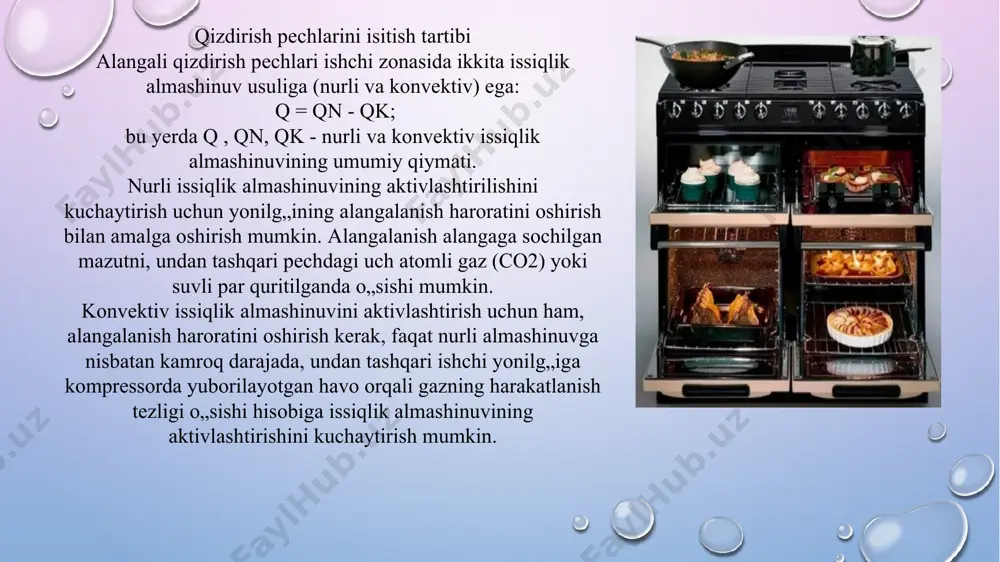

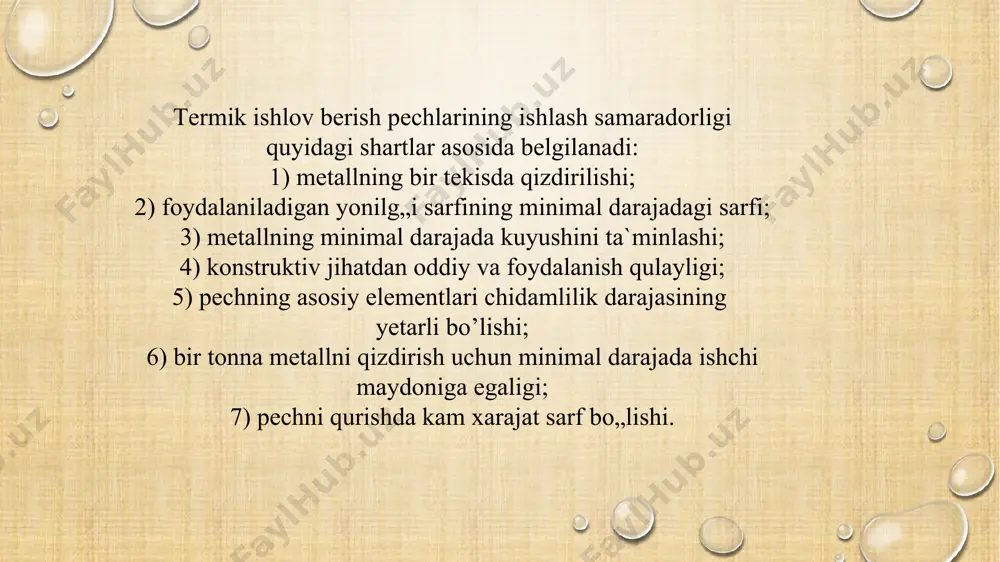

prezentatsiya powerpoint pechlar haqida umumiy malumot reja: 1. termik pechning tasnifi va qizdirish uslublari 2. pechni tayyorlash uchun materiallar. olovbardosh ashyolar tasnifi va xossalari 3. termik pechlarning asosiy ko‘rinishlari. kamerali pechlar termik ishlov berish pechlarining ishlash samaradorligi quyidagi shartlar asosida belgilanadi: 1) metallning bir tekisda qizdirilishi; 2) foydalaniladigan yonilg„i sarfining minimal darajadagi sarfi; 3) metallning minimal darajada kuyushini ta`minlashi; 4) konstruktiv jihatdan oddiy va foydalanish qulayligi; 5) pechning asosiy elementlari chidamlilik darajasining yetarli bo’lishi; 6) bir tonna metallni qizdirish uchun minimal darajada ishchi maydoniga egaligi; 7) pechni qurishda kam xarajat sarf bo„lishi. pechlarning nomlarini qisqartirish maqsadida, har xil turdagi belgilanish qabul qilingan. qisqartirib belgilashda jihozning nomi ko’rsatiladi, masalan, elektr pech, induksion qurilma, gazda (mazutda) qizdiriluvchi pech, yuvish mashinasi, toblash baki va boshqalar. qizdirish pechlarini isitish tartibi alangali qizdirish pechlari ishchi zonasida ikkita issiqlik almashinuv usuliga (nurli va konvektiv) ega: q = qn - qk; bu yerda q , qn, qk …

2 / 12

’ndan bir ulushi belgilanadi, so’ngra chiziqcha qo’yilib, yordamchi belgilar qo’yiladi: masalan, alangali pechlar uchun yonilg’i turi: g - tabiiy gaz, m - mazut. pechlarni indekslash uchun namuna: 13000 c haroratgacha qizdiruvchi, pol qismining o’lchami 3020 4988 mm bo’lib harakatlanadi, 2500 mm ishchi balandlikka ega va polga ruxsat etilgan yukning og’irligi 100 t bo’lib, tabiiy gazda qizdiriluvchi pech quyidagicha indekslanadi: «gazda qizdiriluvchi pech qdo - 30.50.25/13-g-100». yordamchi jihozlarni indekslashda birinchi harf jihoz turini: b - toblash baki, yu - yuvish mashinasi, s - sovitgich (sovitish kamerasi); metall yuzasidagi issiqlik uning ichki qismiga issiqlik qt o„tishi hisobiga ortadi. shuning hisobiga qizdiruvchi metallni fizikaviy xossasini o’zgartiruvchi ichki issiqlik almashinuvi hosil bo’ladi. hamma metallurgiya pechlari tashqi va ichki issiqlik almashinuviga bog„liqligi nuqtayi nazaridan uchta issiqlik almashinuv variantini ko„rish mumkin: q > qt; q = qt; q qt bo„lsa, hamma issiqlik qizdiriluvchi metallning ichki qismiga yetmaydi, yuza qismida asta-sekin issiqlik ortishi bilan shu qism cho„g„lanadi, …

3 / 12

hi materiallar loy, qolip va boshqalarni qo’shib, mexanik yoki materiallarni gidravlik presslar yordamida tayyorlangan yarim quruq kukunsimon holatdagi; e) pnevmatik yoki elektromexanik zichlab tayyorlangan holatda; f) elektr va boshqa pechlarda quyma usulida olingan holatda. 3. termik ishlash usuliga ko‘ra: a) pishirilgan, elektr yoki boshqa pechlarda belgilangan rejimda pishirilgan; b) pishirilmagan. 4. olovbardosh mahsulotlar o‘lchamiga va ko‘rinishiga qarab, bir qancha turlarga bo‘linadi: a) me’yoriy g’isht (katta va kichik ko„rinishda), to’g’ri va ponasimon (bo’ylama va ko’ndalang); b) shakldor mahsulot (oddiy, murakkab, ancha murakkab); d) yirik blokli shakldor mahsulotlar oddiy, murakkab, ancha murakkablar; e) tajriba va ishlab chiqarishda qo’llaniladigan maxsus mahsulotlar (tigel truba, trubka va boshqalar). pechlarni truba va boshqa turdagi qurishda ishlatiladigan olovbardosh materiallar quyidagicha markalanadi: sh - shamotli, ysh - yengil shamotli, ya - yarim oksidlangan, dn - dinasli (otashbardoshli). kamerali pechlar mayda va o’rtacha o’lchamdagi mahsulotlarni bir martalik va seriyali ishlab chiqarishda termik sexlarda suyuq, gazsimon yonilg’i va hattoki, elektrenergiyada …

4 / 12

ikkala kamera ham olovbardosh g„isht bilan o„ralgan. pastdagi kameraning qizdirish elementi h20n80 qotishmasidan ishlab chiqilgan bo„lib, devorning yon qismlariga o„ralgan. yuqori kameraga quyma qizdirgichlar o„rnatilgan. pastki kameraning qizdirish elementlari to„g„ridan - to„g„ri 380 v ga, yuqori kameraniki esa pasaytirish transformatorlari orqali ulanadi. harorat avtomatik boshqariladi, shuning uchun har bir kameraga alohida termoparalar o„rnatilgan. image3.png image4.png image5.jpeg image6.png image7.png image8.png image9.png image10.png image11.png image1.png /docprops/thumbnail.jpeg
